Cisco Spot-S 2x2 MIMO アンテナ（IW-ANT-PNL-59-N）は、小型指向性平面線形偏波アンテナです。

次のような機能があります。

• MIMO アンテナ構成用のデュアル傾斜 +/- 45°

• WLAN IEEE 802.11 a/h/p/n

• 堅牢な設計、EN 50155 および EN 50125-3 鉄道規格に適合

• 侵入保護 IP66 および IP67

• 屋外および屋内用途向け

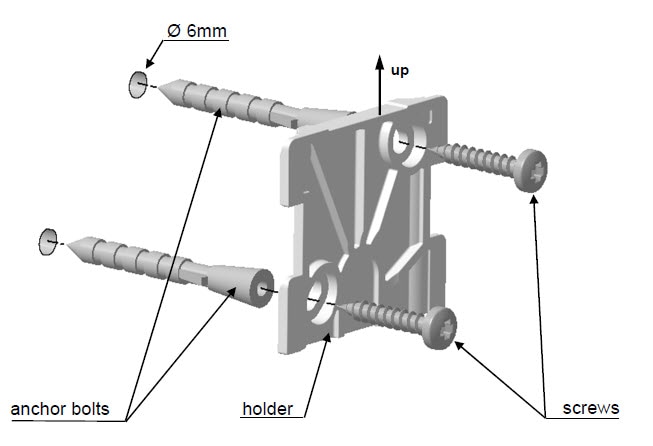

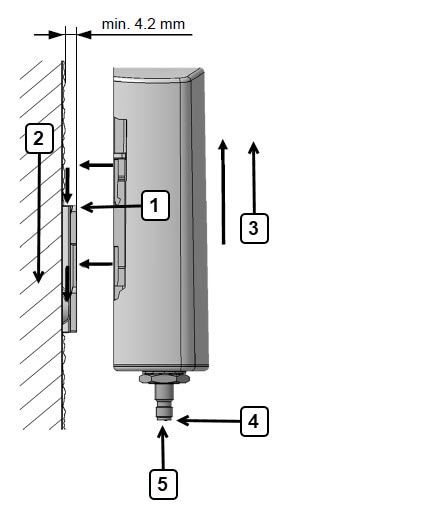

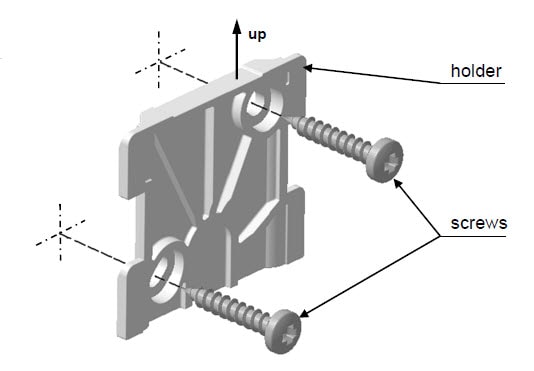

• 壁面取り付け用資材を同梱

次の表に電気仕様の概要を示します。

次の表に機械的仕様の概要を示します。

次の表に環境仕様の概要を示します。

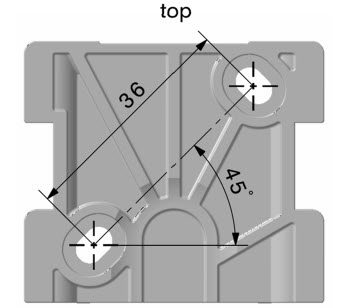

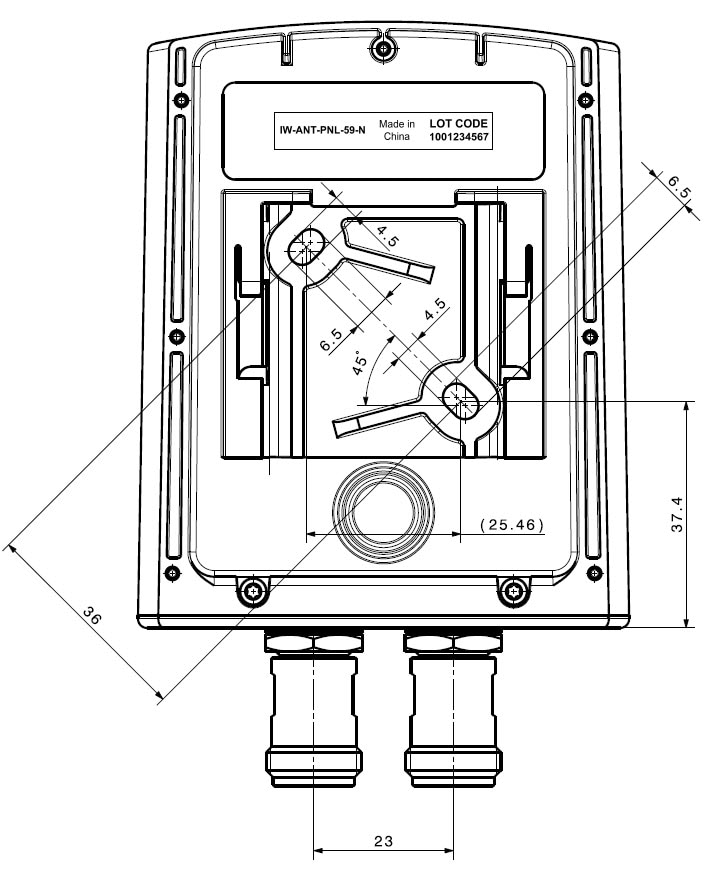

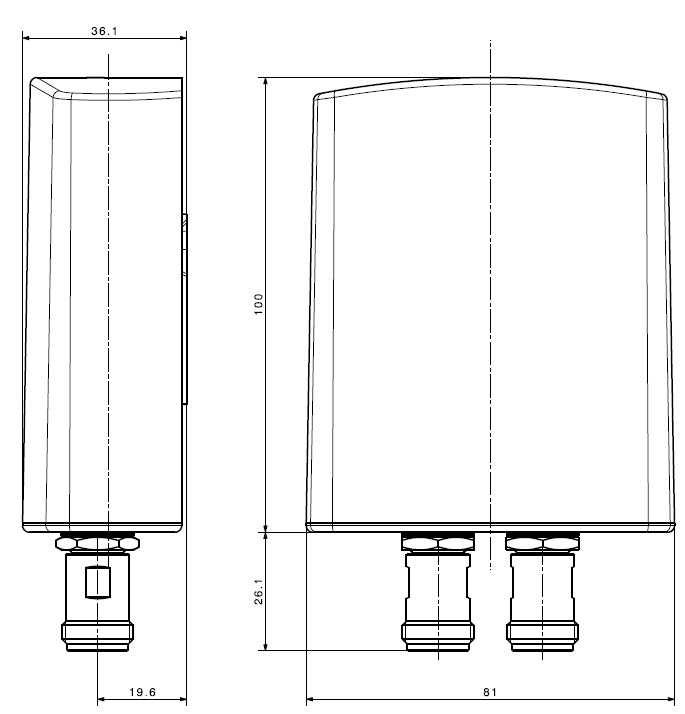

次の図に、アンテナの機械的詳細を示します。

（注）	すべての寸法は mm 単位です。

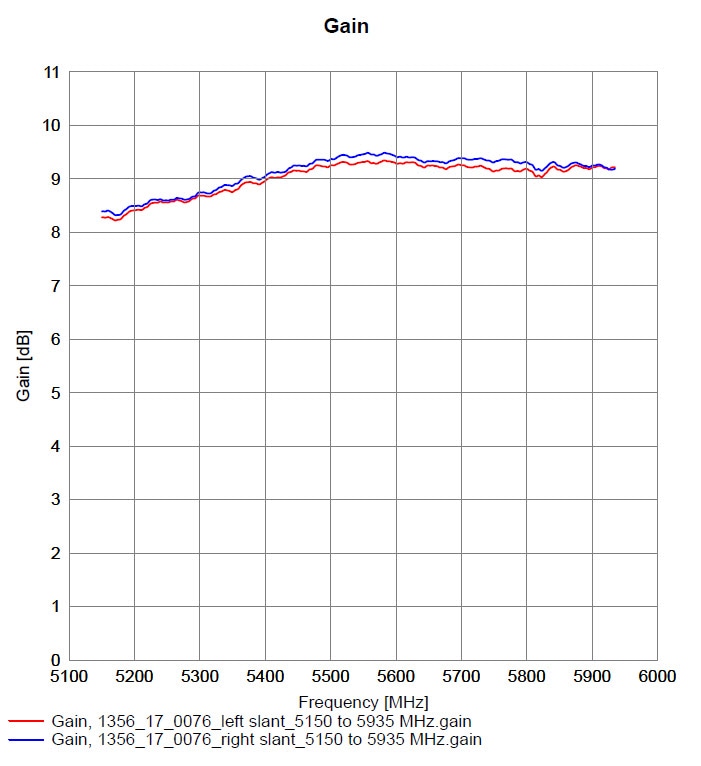

次の図は、アンテナ利得を示しています。

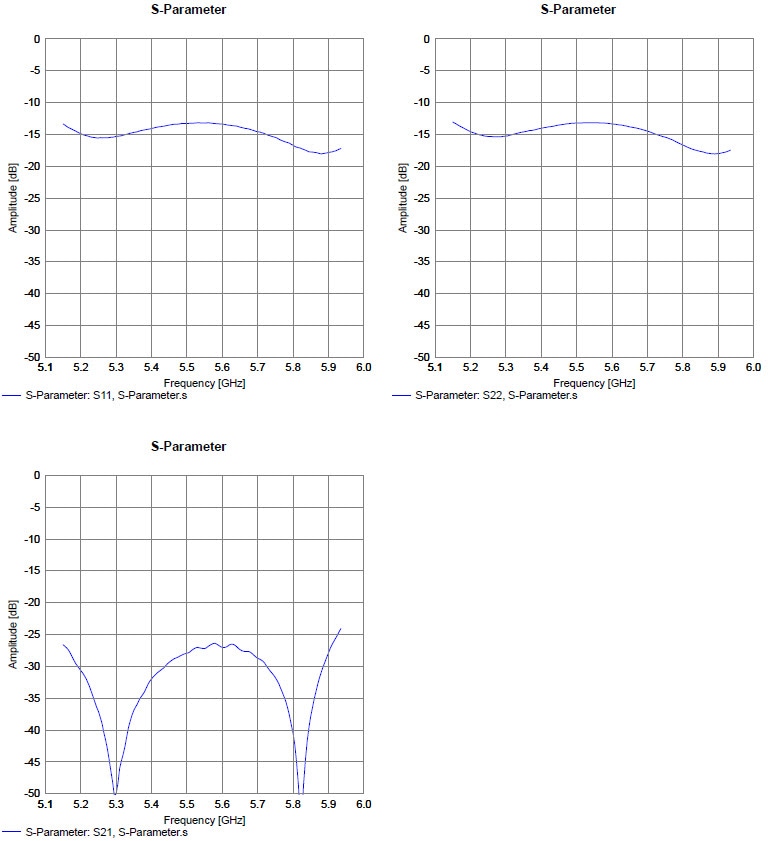

次の図は、アンテナ S パターンを示しています。

次の一連の図は、アンテナの放射パターンを示しています。

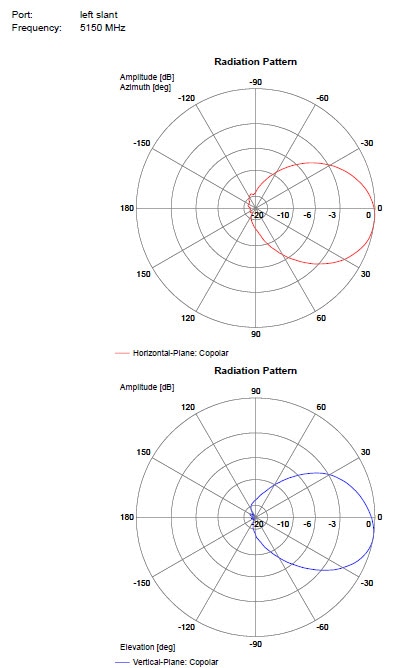

5150 MHz

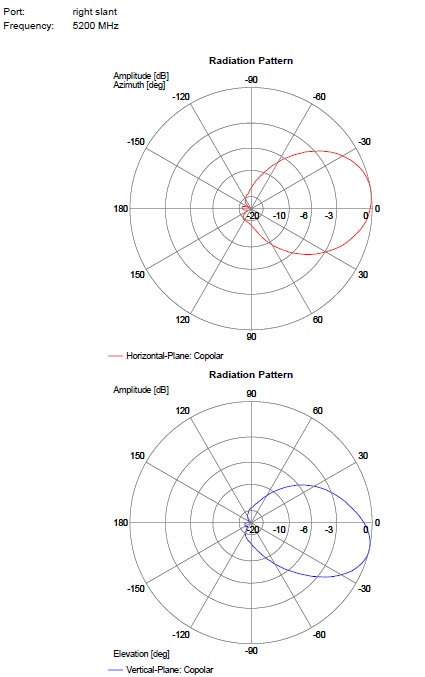

5200 MHz

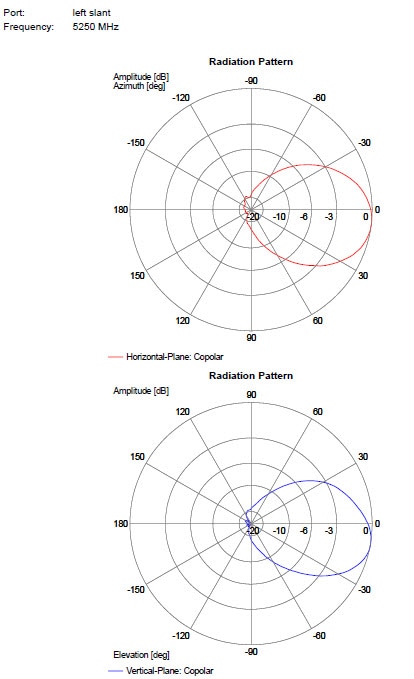

5250 MHz

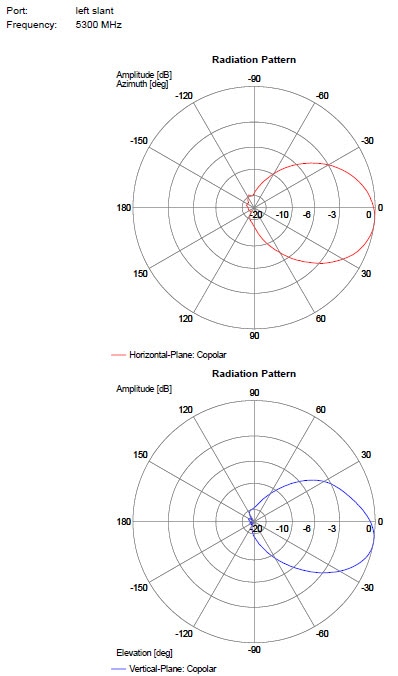

5300MHz

5470 MHz

5500MHz

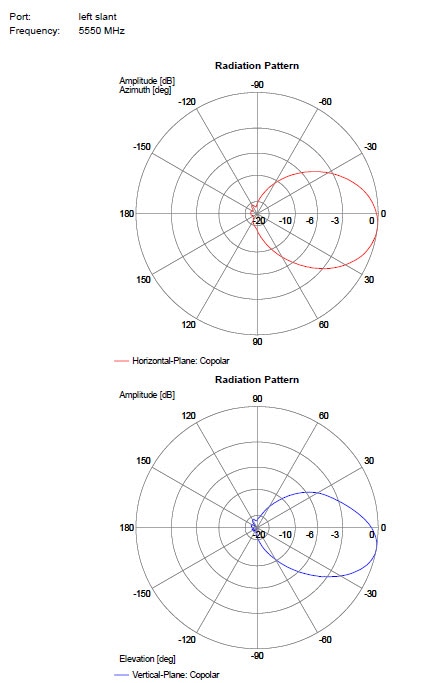

5550 MHz

5600MHz

5650 MHz

5700MHz

5750 MHz

5800 MHz

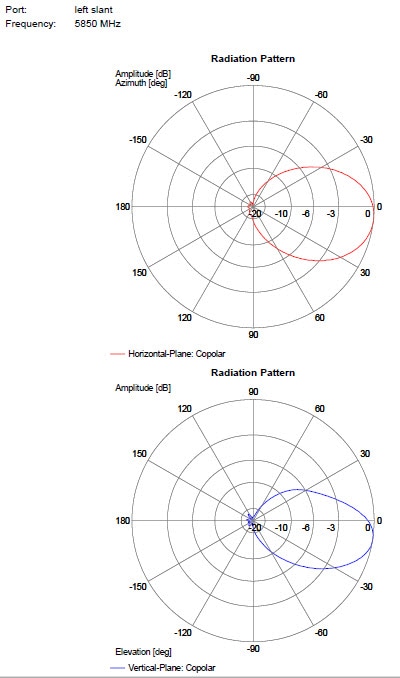

5850 MHz

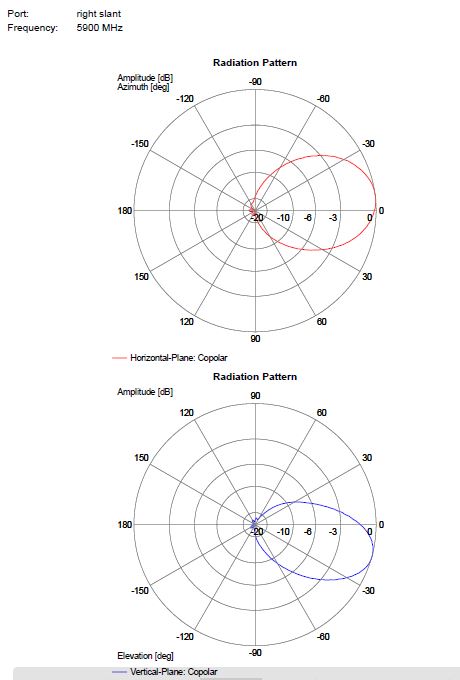

5900 MHz

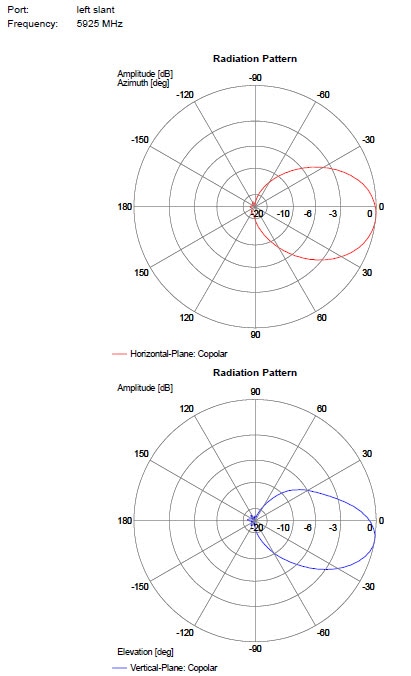

5925 MHz

5935 MHz
