章のタイトル： シスコ指向性トレイントップアンテナ（IW-ANT-SKS-514-Q）

シスコ指向性トレイントップアンテナ（IW-ANT-SKS-514-Q）

この章は、次の項で構成されています。

概要

シスコ指向性トレイントップアンテナ（IW-ANT-SKS-514-Q）は、QMA コネクタ付きの 5 GHz 13dBi サメ型指向性アンテナです。

機関車や乗用車の屋根への取り付けなど、振動の激しいレール設置に耐えるように設計されています。

図 1. IW-ANT-SKS-514-Q アンテナ

次のような機能があります。

  • デュアルフィード、デュアル傾斜 ± 45°、直線偏波

  • 金属製または非金属製の天井取り付け器具用に設計されており、グランドプレーンは不要

  • 鉄道および地下鉄用途向けに設計された非常に堅牢な設計

  • 対称パターン、各偏波で同じパターンパフォーマンスを維持

  • ポート間の高いパフォーマンス相関

  • EN50155 および AAR 認定要件を満たす設計

電気仕様

次の表に電気仕様の概要を示します。

通常時の VSWR

< 2 : 1（最大 2.5 : 1）

帯域幅

4.9 ～ 5.9 GHz

公称インピーダンス

50 Ω

利得

10 ～ 13 dBi

ビーム幅（自由空間、非金属グランドプレーン）

H 平面 42°

E 平面 28°

ビーム幅（グランドプレーン取り付け）

H 平面 39°

E 平面 21°

偏波

デュアル傾斜 45°、直線

ポート間分離

> 22 dB

機械的仕様および環境仕様

次の表に機械的仕様および環境仕様の概要を示します。

寸法

210 X 140 X 85 mm（8.3 X 5.5 X 3.3 インチ）

重量

2.7 ポンド

アンテナ筐体の材質

アルミニウム、ハードコートアルマイト処理

温度範囲

-40 ～ +85℃

IP 保護等級

IP56/IP67

機械図面

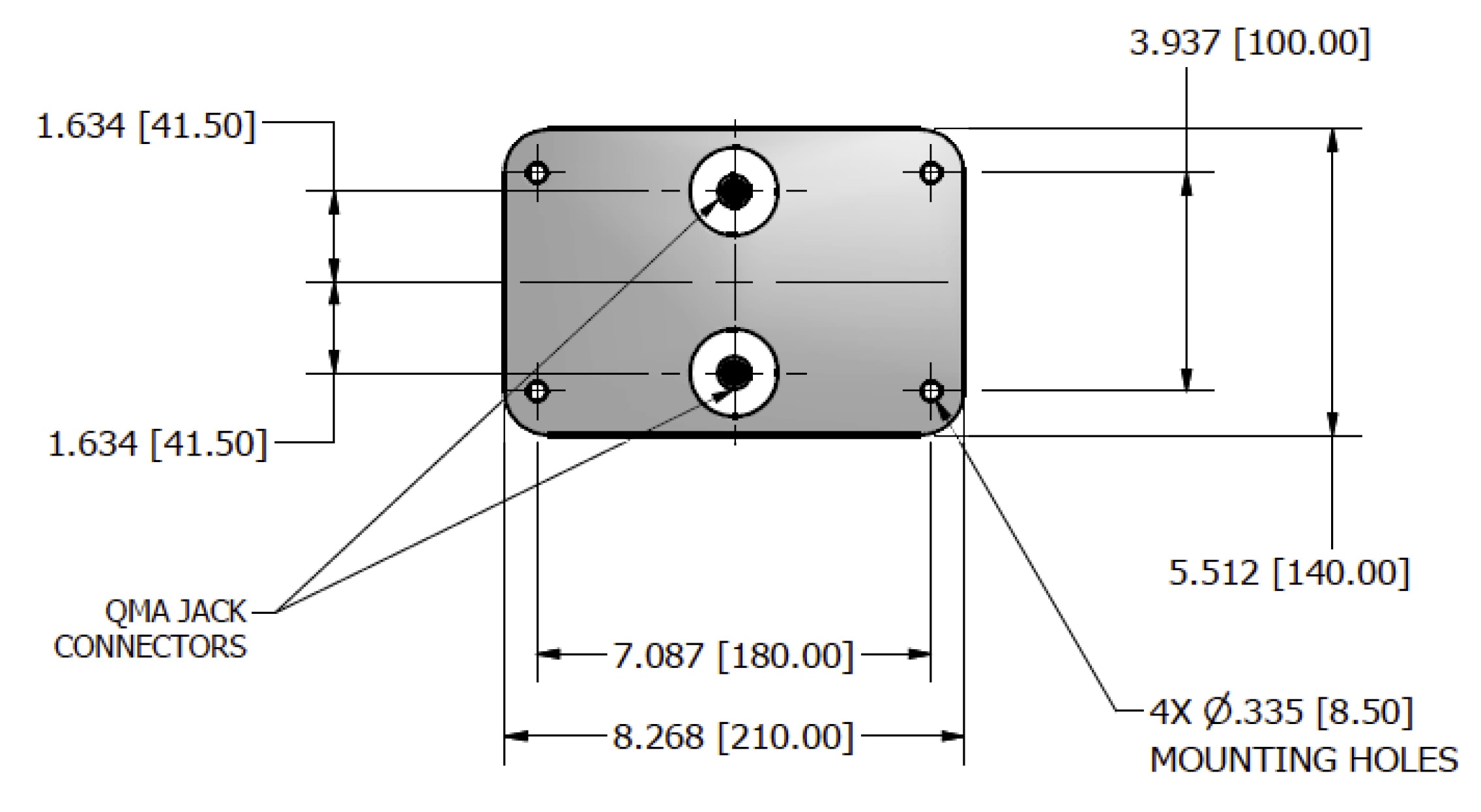

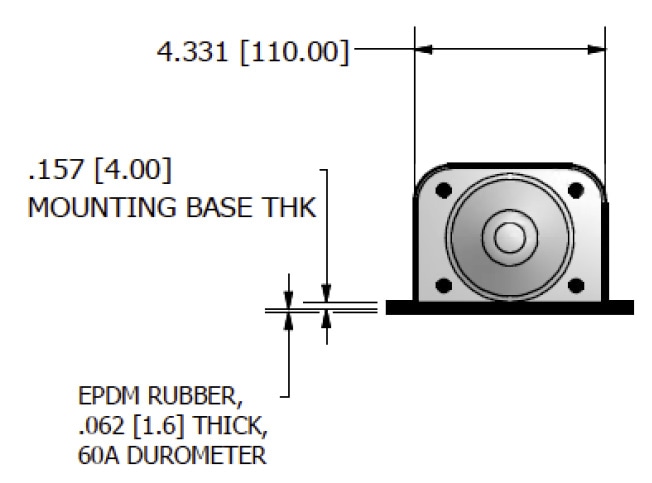

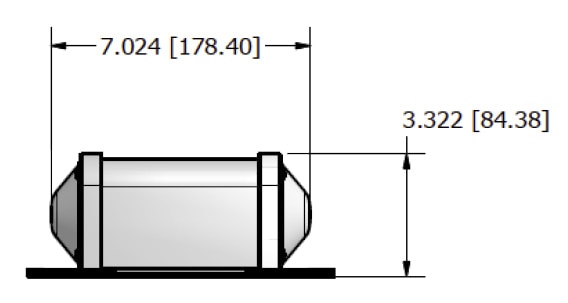

次の図に、アンテナの機械的詳細を示します。

放射パターン

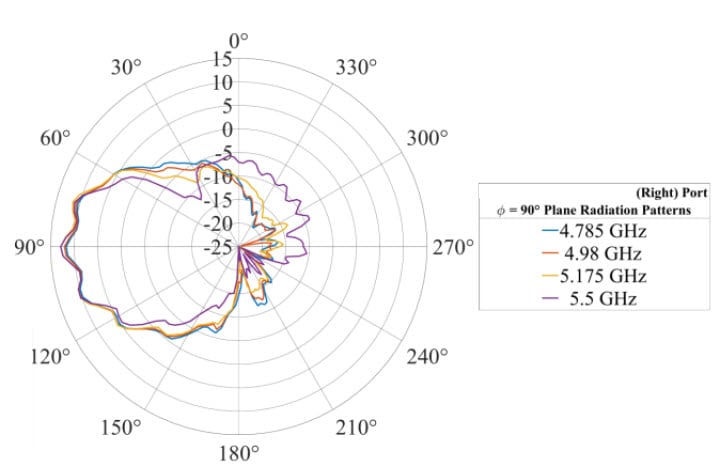

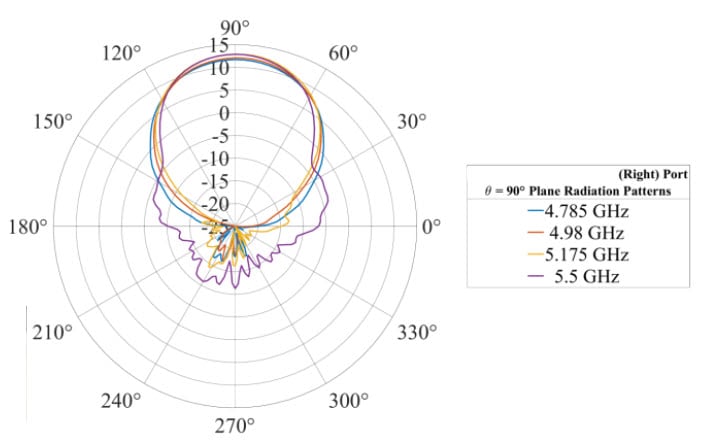

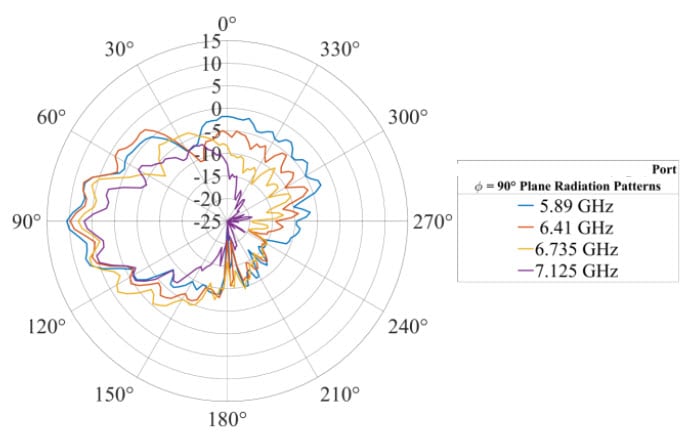

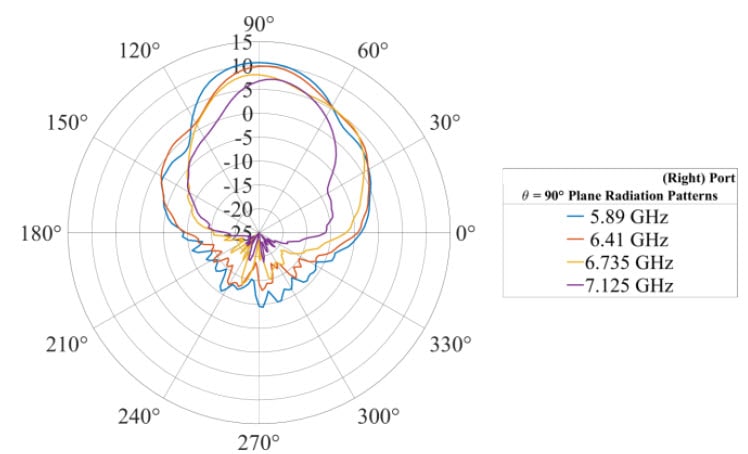

次の図は、アンテナの放射パターンを示しています。


（注）
これらの放射パターンは、サポートされている 4.9 〜 5.9 GHz の周波数範囲外でアンテナベンダーによってテストされた周波数を示しています。
