この章は、次の項で構成されています。

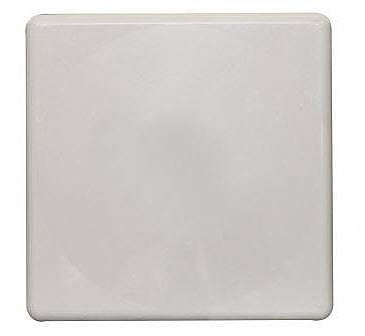

シスコデュアル偏波ベースステーションアンテナ（IW-ANT-SS9-516-N）は、4.9 ～ 6.425 GHz の周波数範囲に対応するように設計されています。このアンテナは、スマートシティ（駐車場のカバレッジ、建物間の接続など）、または港湾や鉱山でのポイントツーマルチポイント接続向けに設計されています。
次のような機能があります。
コンパクトなサイズ
相対的高利得
次の表に電気仕様の概要を示します。
|
アンテナ タイプ |
デュアル偏波ベースステーション |
|
周波数範囲 |
4.9 ～ 6.425 GHz |
|
入力インピーダンス |
50 Ω |
|
利得 |
16 dBi（通常） |
|
VSWR |
1.7 : 1（通常） 2 : 1（最大） |
|
偏波 |
デュアル直線垂直 + 水平 |
|
-3dB 仰角ビーム幅 |
7°（通常） |
|
-3dB 方位角ビーム幅 |
90°（通常） |
|
方位角サイドローブレベル |
ポート V- ETSI EN 302 326-3 V1.3.1 CS2 ポート H-ETSI EN 302 326-3 V1.3.1 CS2 |
|
F/B 比 |
30 dB（最小） |
|
交差偏波 |
-20 dB（通常） |
|
ポート間分離 |
45 dB（通常） 42 dB（最小） |
|
電力 |
6W（最大） |
|
避雷 |
DC 接地 |
次の表に機械的仕様の概要を示します。
|
寸法 （高さ x 幅 x 奥行） |
371 X 371 X 40 mm（最大） |
|
重量 |
2 kg（最大） |
|
レドーム材料 |
プラスチック |
|
ベースプレート材質 |
化成コーティング処理アルミニウム |
|
コネクタ タイプ |
N 型メス X 2 |
次の表に機械的仕様の概要を示します。
|
テスト |
標準 |
持続時間 |
温度 |
注記 |
|---|---|---|---|---|
|
低温 |
IEC 68-2-1 |
72 時間 |
-55°C |
— |
|
高温 |
IEC 68-2-2 |
72 時間 |
+71°C |
— |
|
温度サイクル |
IEC 68-2-14 |
1 時間 |
-45°C + 70°C |
3 サイクル |
|
振動 |
IEC 60721-3-4 |
30 分/軸 |
— |
ランダム 4M3 |
|
機械的衝撃 |
IEC 60721-3-4 |
4M3 |
— |
4M3 |
|
湿度 |
ETSI EN300-2-4 T4.1E |
144 時間 |
— |
95 % |
|
水密性 |
IEC 529 |
— |
— |
IP67 |
|
日射 |
ASTM G53 |
1000 時間 |
— |
— |
|
可燃性 |
UL 94 |
— |
— |
クラス HB |
|
塩水噴霧 |
IEC 68-2-11 Ka |
500 時間 |
— |
— |
|
氷雪 |
— |
— |
— |
25 mm 放射 |
|
破壊風速 |
— |
— |
— |
220 km/時 |
|
運用可能風速 |
— |
— |
— |
160 km/時 |
|
風荷重（耐久） |
— |
— |
— |
前面スラスト 39.6 kg 側面スラスト 4.3 kg |

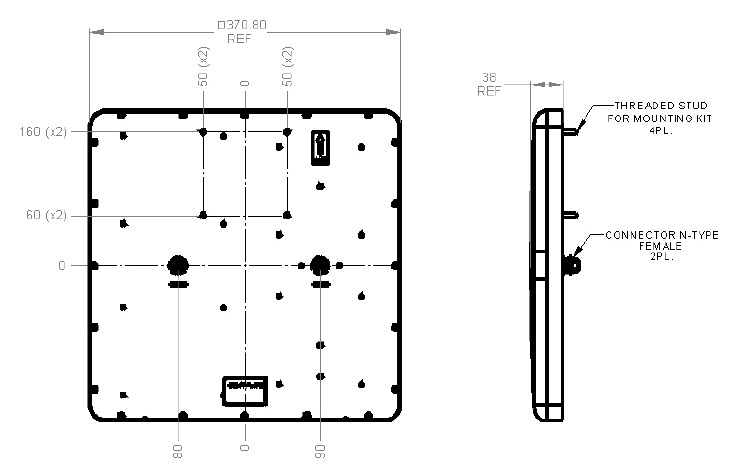

次の図に、アンテナの機械的詳細を示します。
 （注） |
すべての寸法は mm 単位です。 |
このアンテナには、ATLAS MTI RFID アンテナ取り付けキット（MT-120018）を使用します。リンクの指示に従って設置を完了してください。

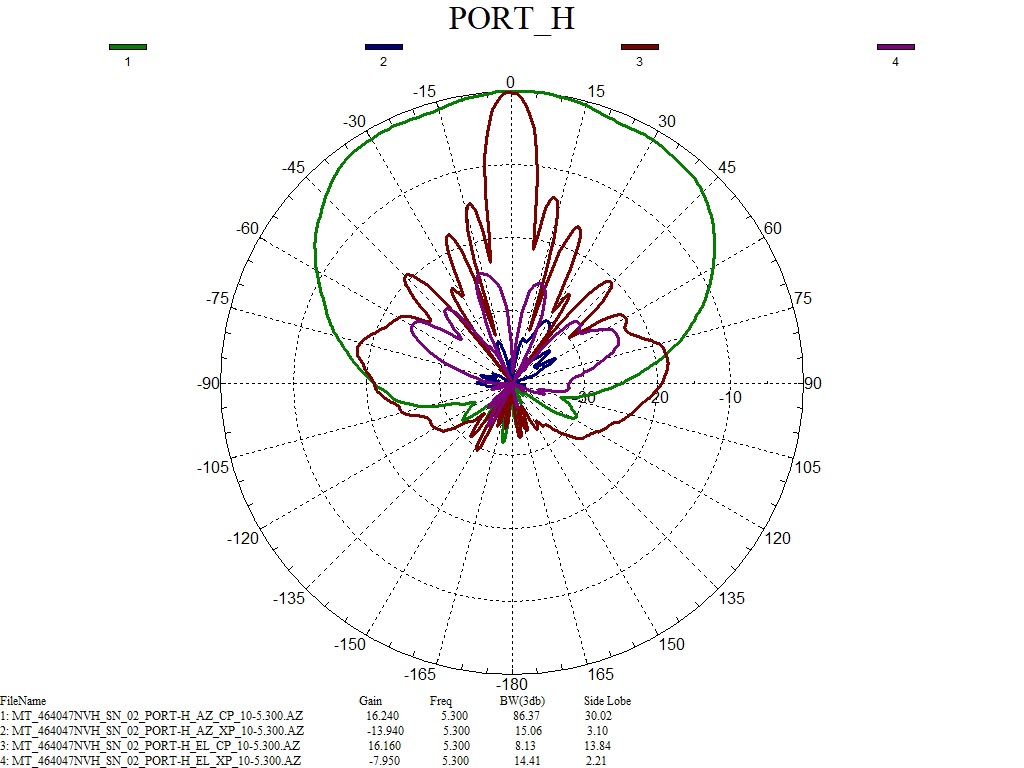

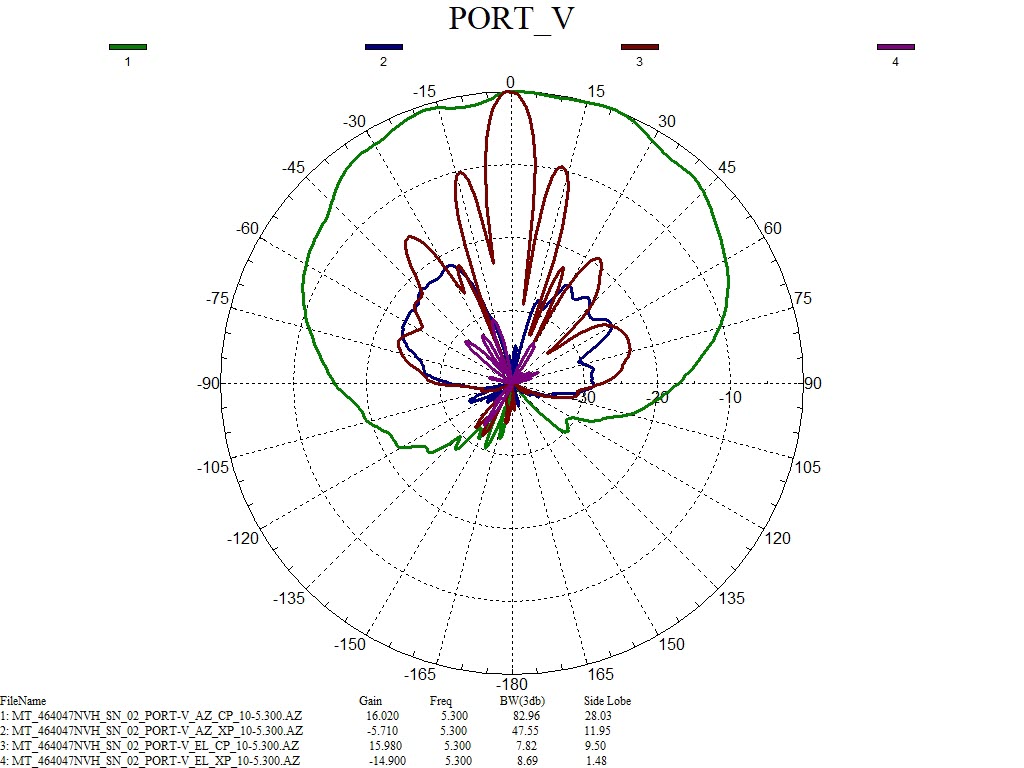

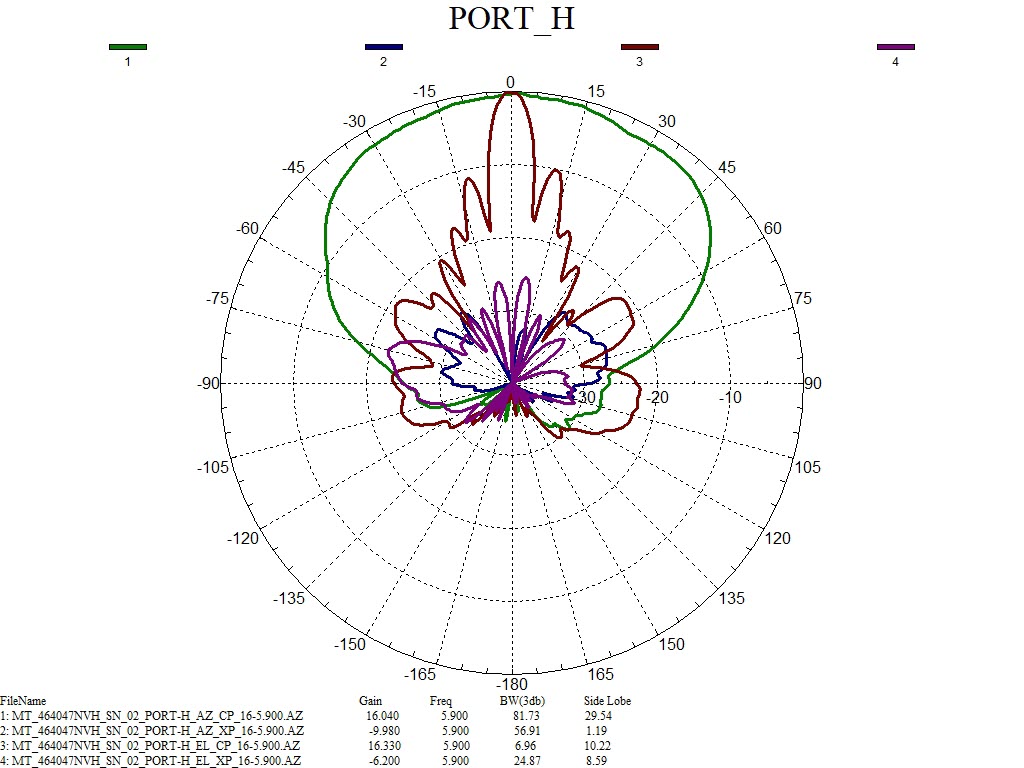

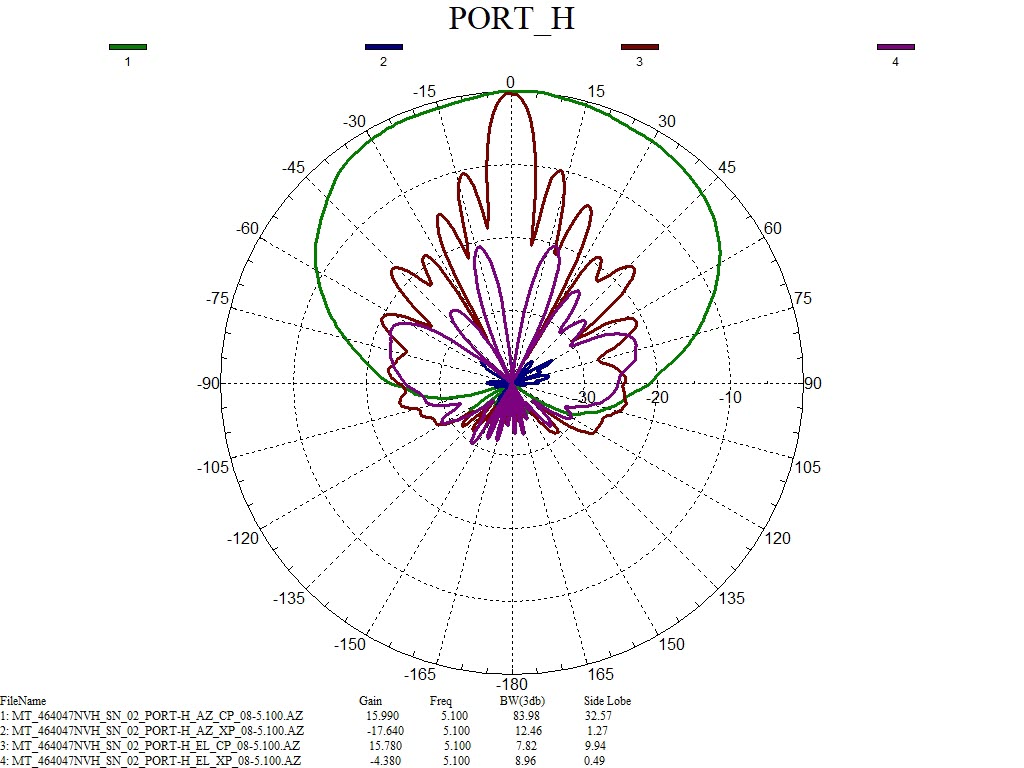

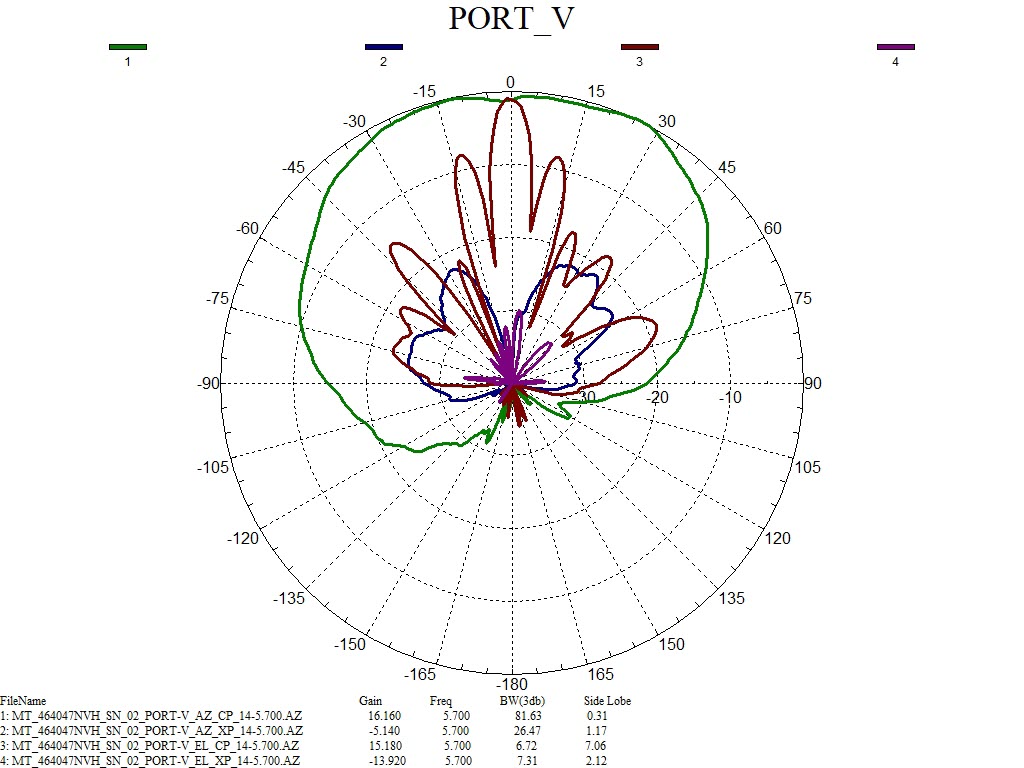

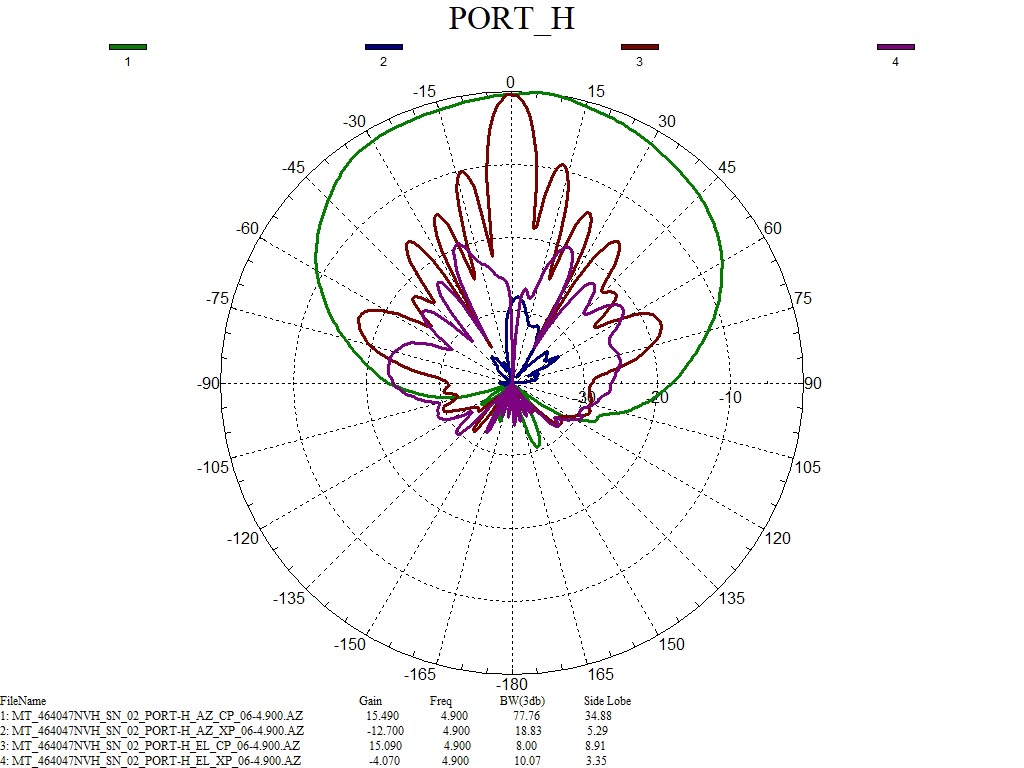

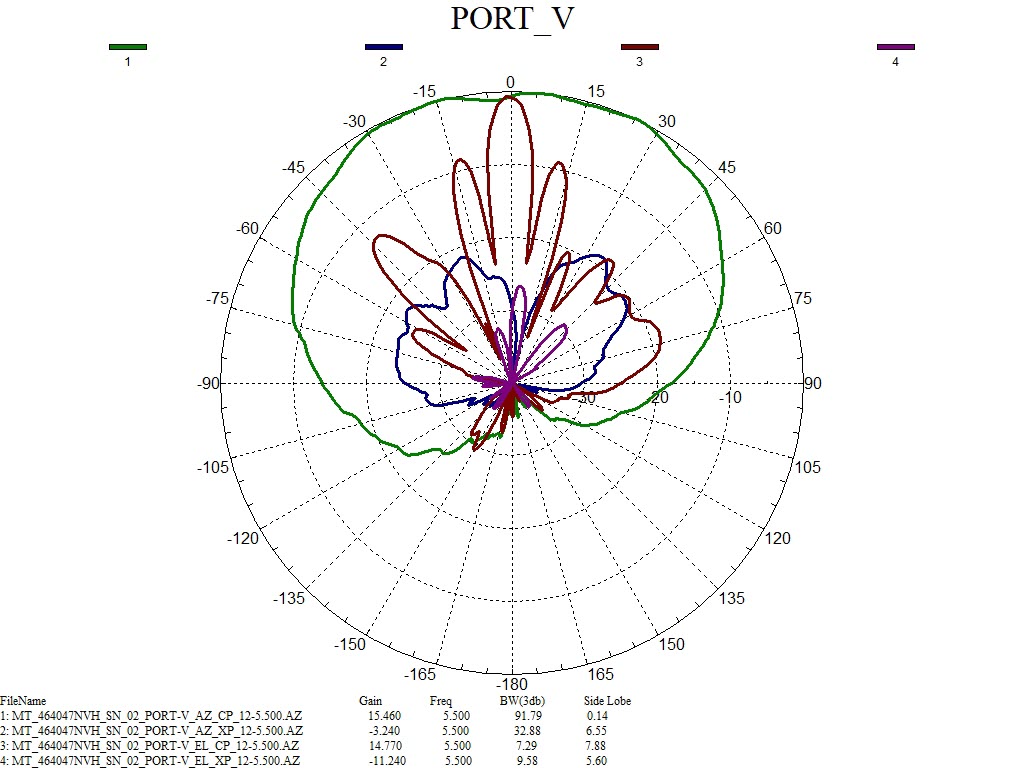

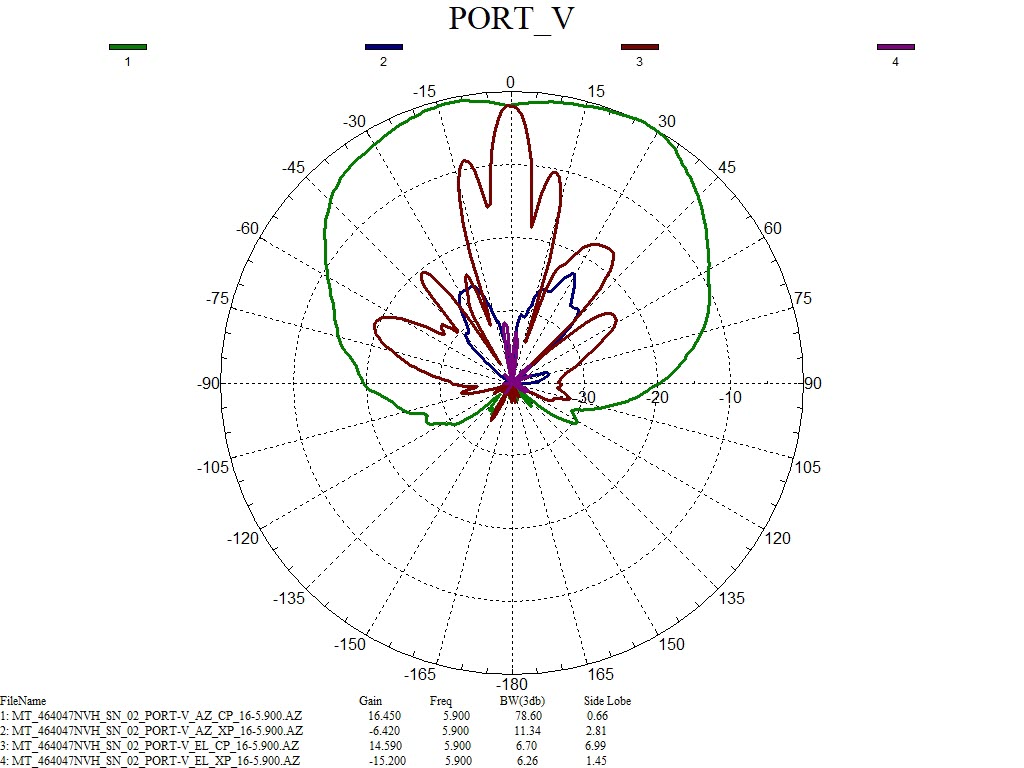

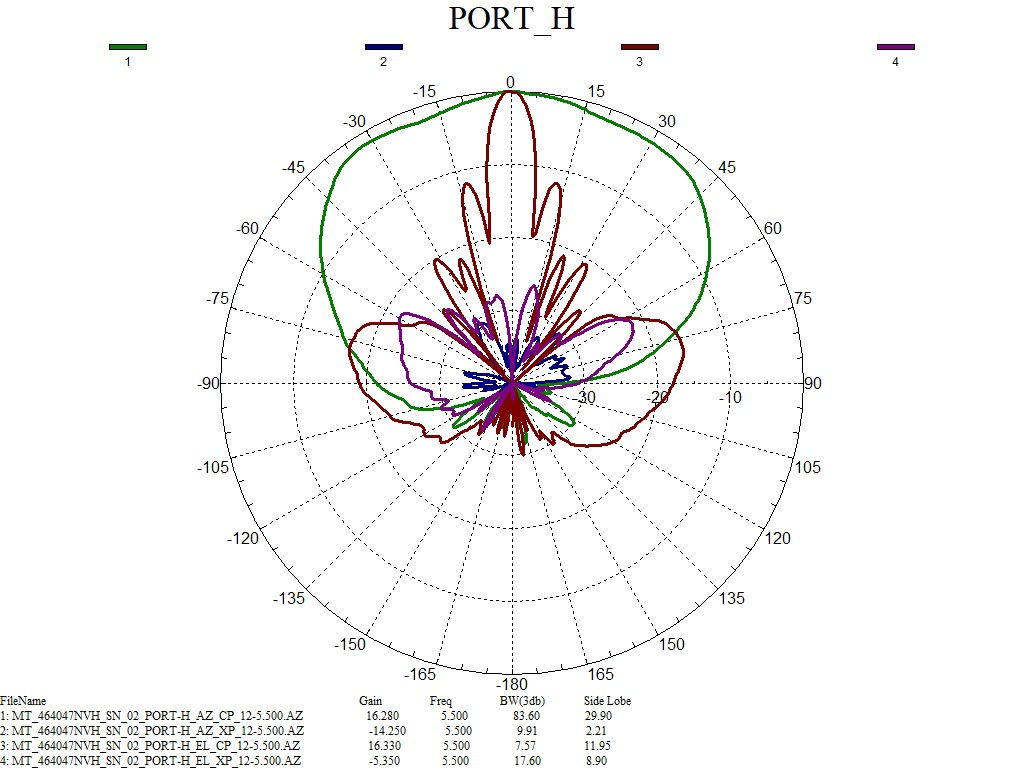

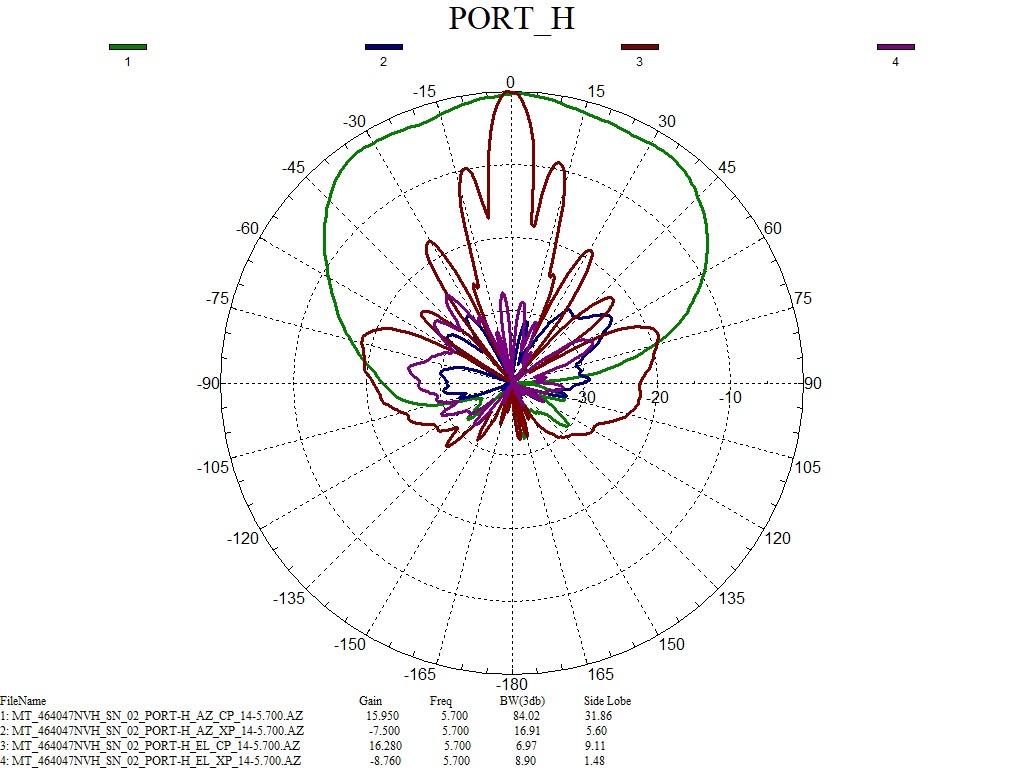

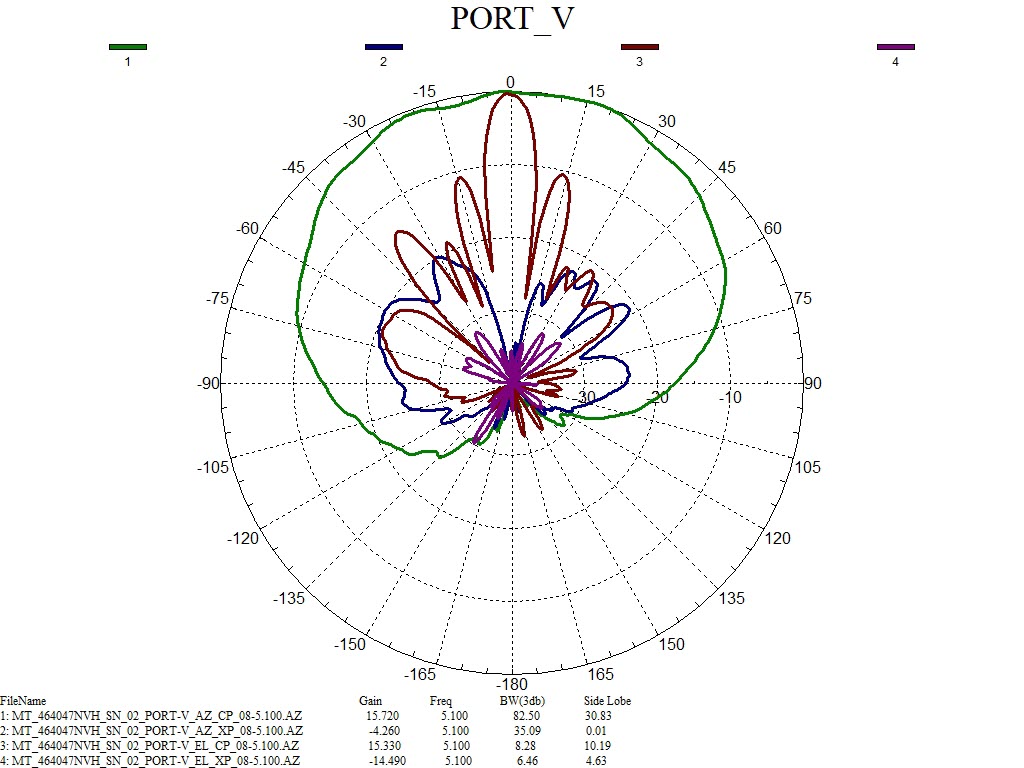

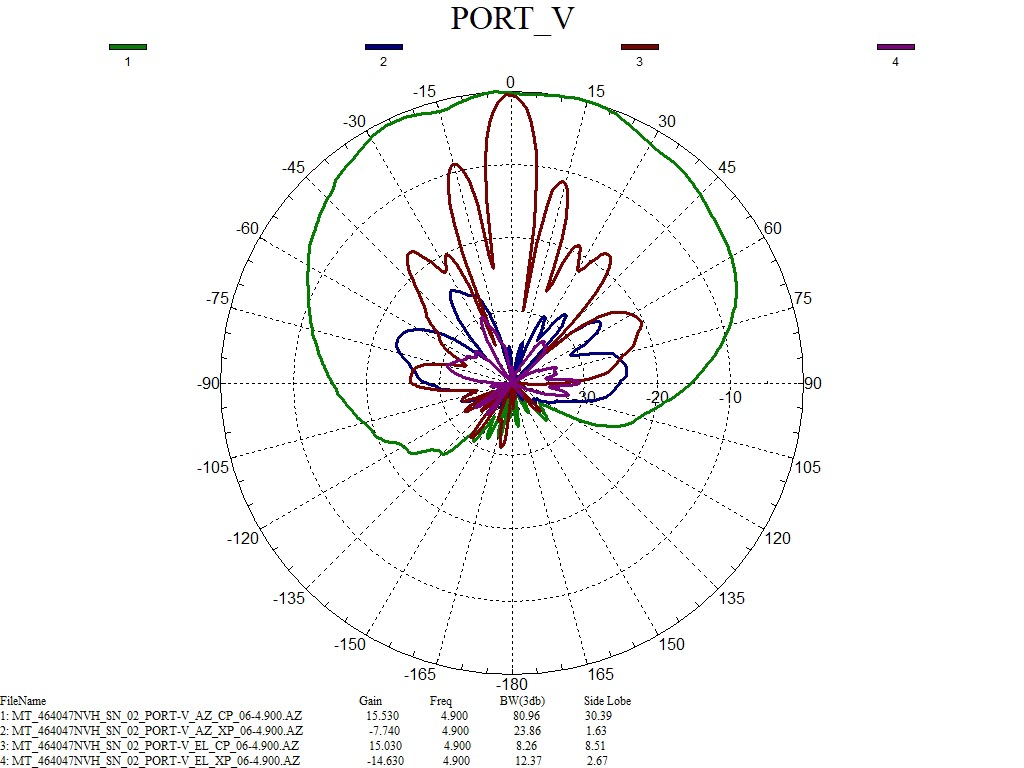

次の図は、アンテナの放射パターンを示しています。
