シスコ双方向トレイントップアンテナ（IW-ANT-SKD-513-Q）は、QMA コネクタ付きの 5 GHz 13 dBi サメ型双方向アンテナです。

このアンテナは、機関車や乗用車の屋根への取り付けなど、振動の激しいレール設置に耐えるように設計されています。

次のような機能があります。

• デュアルフィード、デュアル傾斜 ± 45°、直線偏波

• 金属製または非金属製の天井取り付け器具用に設計されており、グランドプレーンは不要

• 鉄道および地下鉄用途向けに設計された非常に堅牢な設計

• 対称パターン、各偏波で同じパターンパフォーマンスを維持

• ポート間の高いパフォーマンス相関

• EN50155 および AAR 認定要件を満たす設計

次の表に電気仕様の概要を示します。

次の表に機械的仕様および環境仕様の概要を示します。

次の図に、アンテナの機械的詳細を示します。

詳細については、『Cisco Ultra-Reliable Wireless Backhaul FM SHARK Installation and Configuration Manual』[英語] を参照してください。

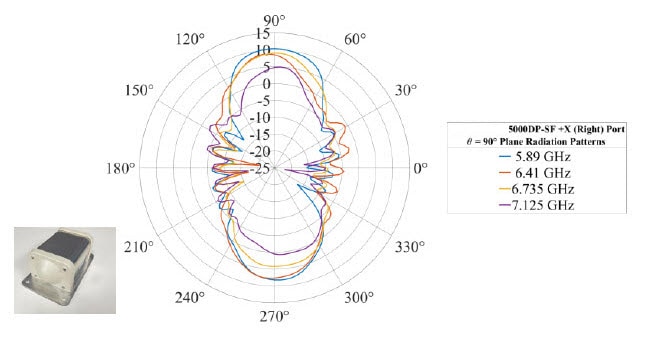

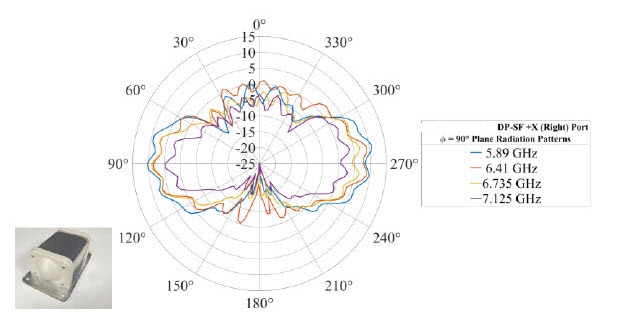

次の図は、アンテナの放射パターンを示しています。

（注）	これらの放射パターンは、サポートされている 4.9 〜 5.9 GHz の周波数範囲外でアンテナベンダーによってテストされた周波数を示しています。
