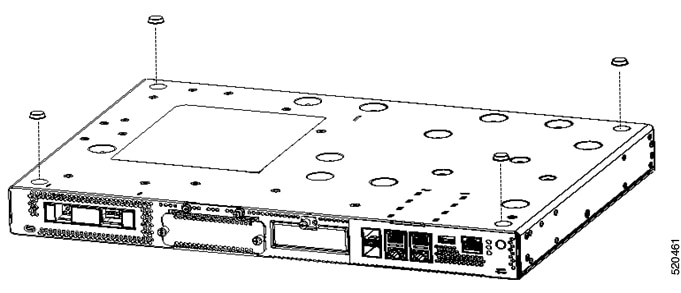

Catalyst 8200 uCPE には、シャーシ下部にゴム製の脚用の円形マーキングがあります。ルータを平らな面（机または棚）に設置する場合は、ゴム製の脚を取り付けます。

Catalyst 8200 uCPE は、48.26 cm（19 インチ）ラックに設置できます。48.26 cm EIA ラックへのシャーシの取り付け用に、標準ブラケットを注文できます。

デバイスの取り付け金具には、ラック取り付け用 #12-24 UNC ネジを使用します。

警告	エアーフローを妨げないように、通気口の周囲に最低でも 25.4 mm（1 インチ）の空間を確保してください - ステートメント 1076

次の方法でデバイスをラックに取り付けます。

• 前面取り付け：前面パネルを手前にして、シャーシの前面にブラケットを取り付けます。

• 背面取り付け：背面パネルを正面に向け、シャーシの背面にブラケットを取り付けます。

シャーシへのブラケットの取り付け

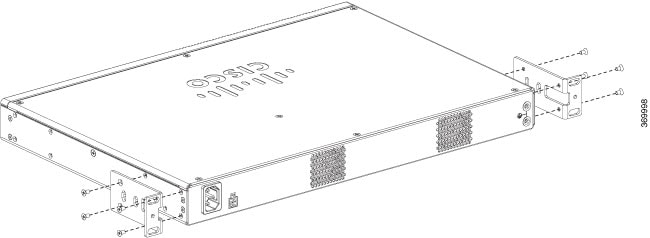

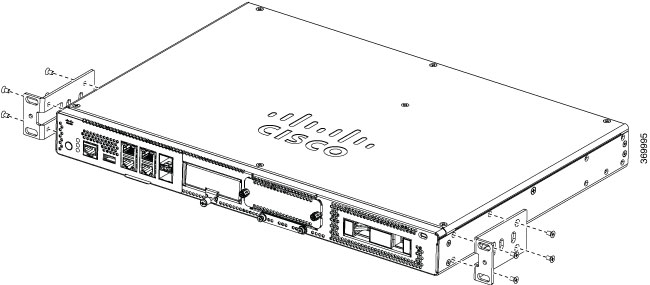

次の図に示すように、デバイスの両側面に取り付けブラケットを 1 つずつ取り付けます。各ブラケットをデバイスに取り付けるには、4 本のネジが必要です。両方のブラケットをデバイスに取り付けるには、合計 8 本のネジが必要です。取り付けキットに付属のネジを使用して、デバイスにネジを取り付けてください。

ラックへのデバイスの取り付け

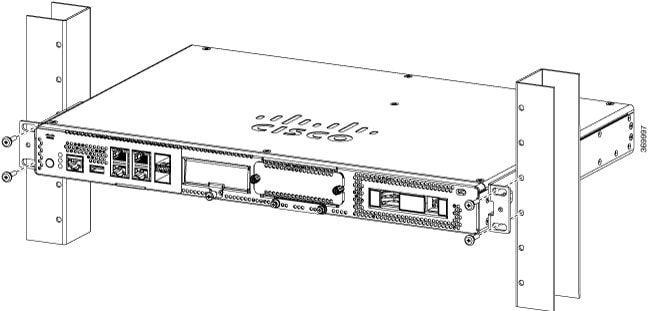

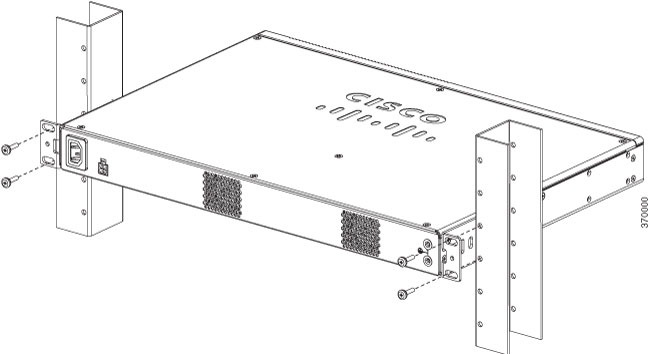

ブラケットをデバイスに取り付けたら、次の図に示すようにラックにシャーシを取り付けます。各ブラケットをラックに取り付けるには、2 本のネジが必要です。デバイスをラックに取り付けるには、合計 4 本のネジが必要です。ラックにデバイスを取り付けるためのネジはキットに付属していません。

ヒント	ブラケットのネジ穴は、ラックのネジ穴の 1 ペアおきにまっすぐに配置されています。正しいネジ穴を使用すると、金具の小さなネジ穴がラックの未使用のネジ穴とそろいます。小さな穴がラックの穴とそろわない場合、次のラックの穴に合わせて金具を上下する必要があります。

シャーシを壁面に取り付ける手順は次のとおりです。

1. 取り付けキットに付属のネジを使用して、デバイスにブラケットを取り付けます。壁面へのシャーシの取り付けに向けて、壁面取り付けキットをご注文いただけます。

   （注）	壁面取り付けキットは、ラック取り付けキットとは異なります。

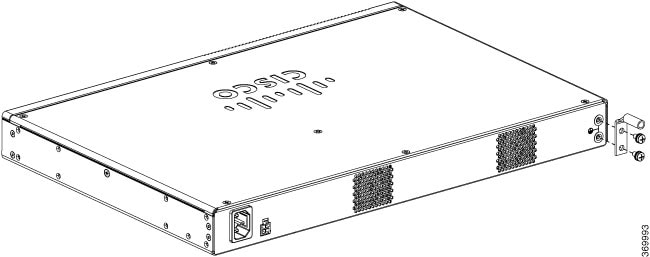

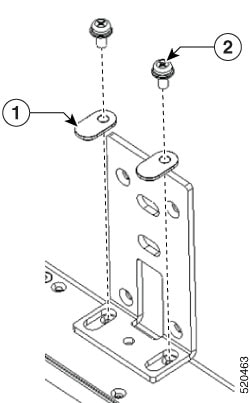

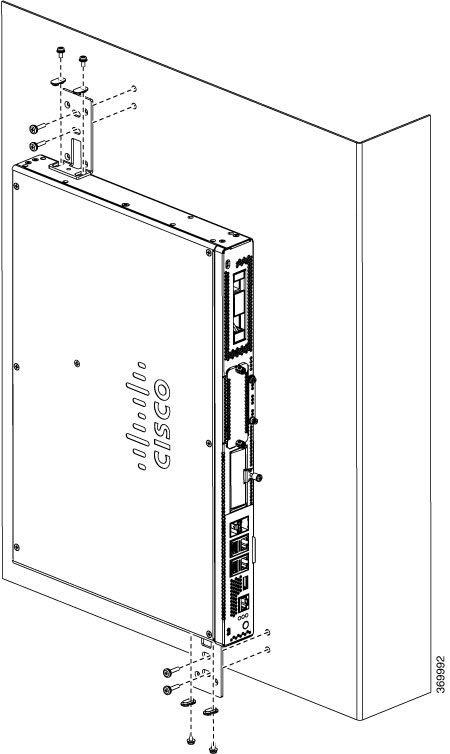

   次の図に示すように、2 本のネジを使用して各ブラケットをシャーシに取り付けます。



   1	ネジ用のブラケットスロットスペーサ。図のように、スロット内のスペーサの方向を合わせます。

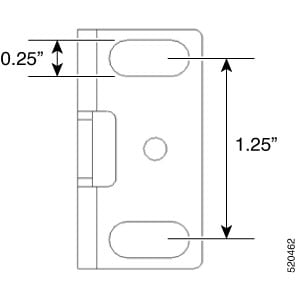

2. デバイスに取り付けたブラケットを使用して、シャーシを壁面に固定します。

   デバイスを壁面に取り付けるためのネジまたはアンカーはキットに付属していません。壁の種類（木、れんが、石など）に応じて、適切なネジまたはアンカーを使用してデバイスを壁面に固定します。

   （注）	コネクタまたは取り付けハードウェアを引っ張らないようにケーブルを配線します。安全上の理由から、シャーシを取り付ける際は必ずポートが左方向または右方向に向くようにしてください。ポートが上方向または下方向を向くようにシャーシを取り付けないでください。
