警告	この機器の設置、交換、または保守は、訓練を受けた相応の資格のある人が行ってください。ステートメント 1030

シャーシカバーを取り外す手順は次の通りです。

1. シャーシの電源がオフで、電源に接続されていないことを確認します。

2. シャーシを平らな場所に置きます。

3. シャーシカバー上部のネジを取り外します。

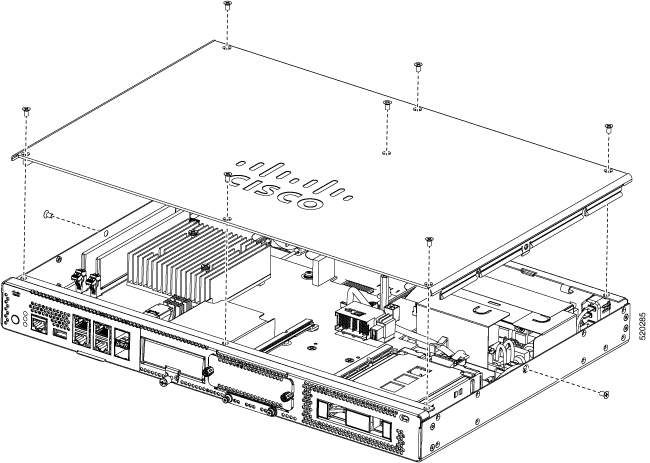

4. 次の図のように、デバイスの両側からネジを 1 本外します。



5. すべてのネジを外したら、シャーシカバーを持ち上げます。

   （注）	シャーシカバーを交換するには、デバイスの上部にカバーを真っ直ぐに置き、ネジを使用してデバイスに固定します。

システムには 2 つの DDR4 DIMM スロットがあります。DIMM 接続側には、挿入方向を間違えないように方向ノッチがあります。

DIMM を取り付ける手順は次の通りです。

1. シャーシカバーを取り外します。

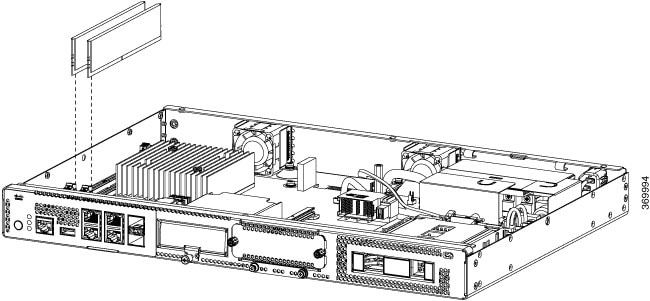

2. デバイスの DIMM スロットの位置を確認します。シャーシには 2 つのDIMMスロットがあり、どちらのスロットにも DIMM モジュールを取り付けることができます。



3. DIMM コネクタの両方のラッチが開いていることを確認します。

4. 方向ノッチがコネクタの方向キーに合うように DIMM の向きをそろえます。

5. DIMM をコネクタに挿入します。

6. シャーシカバーを元に戻します。

DIMM を取り外す手順は次の通りです。

1. シャーシカバーを取り外します。

2. デバイスの DIMM モジュールの位置を確認します。DIMM モジュールの位置を確認するには、「シャーシ内部」の項を参照してください。

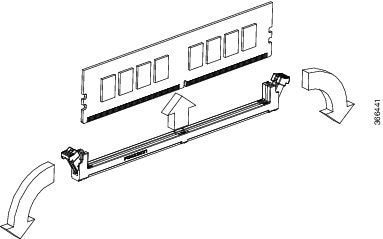

3. DIMM から両端のラッチを引いて外し、DIMM を少し持ち上げます。ソケットから DIMM を引き出します。



4. 静電気防止用袋に DIMM を入れ、静電破壊から保護します。

5. シャーシカバーを元に戻します。

M.2 ストレージモジュールにはさまざまなストレージ容量があり、必要に応じて前面パネルから交換できます。

M.2 ストレージモジュールをアップグレードする手順は次のとおりです。

1. M.2 を交換する前に、システムの電源をオフにします。

2. M.2 ストレージ モジュール スロットの位置を確認します。モジュールの位置を確認するには「シャーシの前面パネル」を参照してください。

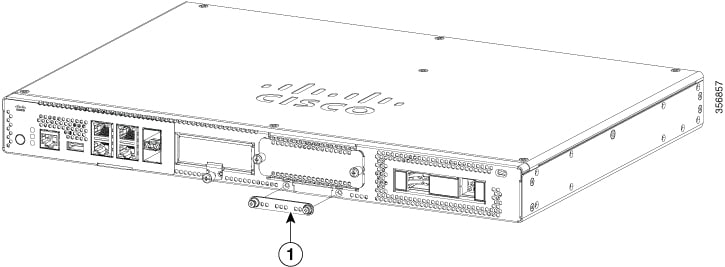

   1	M.2 スロット空きカバー

3. M.2 空きカバーまたはすでに取り付けられている M.2 モジュールをスロットに固定しているネジを緩めます。

4. 新しい M.2 ストレージモジュールを同じ場所に差し込み、ネジで固定します。

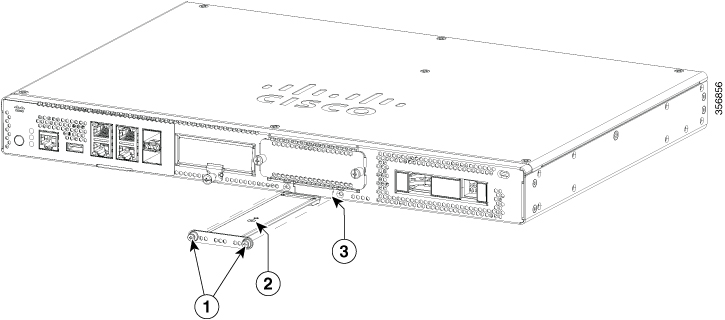

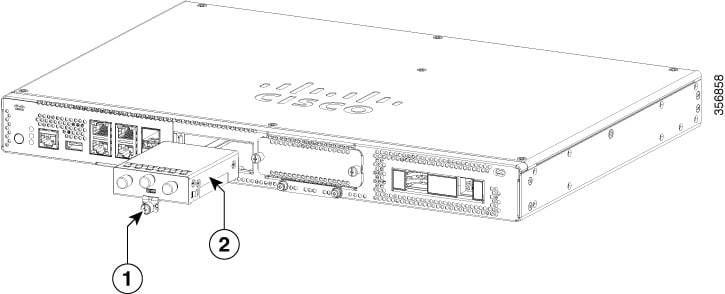

   1	固定ネジ（トルク 3.9 〜 5.4 インチポンド）	2	M.2 モジュールの向き（金属キャリアが上、M.2 モジュールが下）
   3	シャーシのカットアウトにより、M.2 を誤った方向に取り付けることはできません。

NIM を取り付ける手順は、次のとおりです。

1. 前面パネルにある NIM スロットを確認します。

2. ネジを緩めて、NIM の空きカバーを外します。

3. NIM をスロットに挿入します。

4. ネジを締めて NIM をスロットに固定します。

NIM を取り外す手順は、次のとおりです。

1. NIM が稼働している場合は、以下のコマンドを使用して、取り外す前に NIM を適切にシャットダウンします。

   hw-module subslot slot 0/2 stop

   注意	NIM を取り外す前に適切な手順でシャットダウンしないと、NIM カードが破損する可能性があります。

2. 前面パネルにある NIM スロットを確認します。

3. NIM を固定しているネジを緩めます。

4. スロットから NIM をゆっくりと引き出します。

製品が安定した温度で動作するために、また安全上の目的で、すべてのモジュールスロットにはモジュールまたは空きカバーを挿入してください。

PIM をルータに挿入する手順は次の通りです。

1. PIM を差し込みスロットに挿入し、しっかりと固定されるまでゆっくり押し込みます。

2. ネジを締めます。

ドライブを注文していない場合、ドライブベイスロットは空きカバーで閉じられます。

ドライブベイにドライブを取り付ける手順は、次のとおりです。

1. ドライブベイはデバイスの前面パネルにあります。スロットにドライブがない場合、ベイはカバーで閉じられます。

2. カバー中央にあるプッシュボタンを押し、システムからカバーを引き出してスロットを露出させます。

3. ドライブをスロットに差し込みます。

（注）	スロットにドライブを取り付けていないときは、ドライブベイからカバーを外さないでください。
