この章では、Cisco ASR 1000 シリーズ ルータ に対する SPA の取り付け手順または取り外し手順について説明します。この章の内容は次のとおりです。
• 「活性挿抜」
各 SPA 基板は金属製フレームに固定されていますが、ESD(静電気放電)によって容易に損傷を受けます。ESD 防止策については、「静電破壊の防止」 を参照してください。
取り付けの前に 第 4 章「SIP または SPA の取り付けの準備」 を読み、取り付けに必要な部品と工具の一覧を確認してください。
未使用のサブスロットがある場合は、必ず SPA ブランク フィラー プレートを取り付けて空のサブスロットを塞いでください。これにより、ルータまたはスイッチが EMI(電磁波干渉)防止基準を満たすことができ、SPA 間に適度な通気が保たれます。未使用のサブスロットに SPA を取り付ける場合は、まず SPA ブランク フィラー プレートを取り外す必要があります。
ここでは、SIP 内での SPA の取り外し手順および取り付け手順について説明します。
ESD の詳細については、「静電破壊の防止」 を参照してください。
図6-2 に、SIP での SPA の取り付けおよび取り外し方法を示します。
SIP 内に SPA を取り付けるには、図6-2 を参照して、次の手順に従います。
ステップ 1 SIP に SPA を挿入するには、SIP 内で、SPA を適切に固定するためのガイド レールの位置を確認します。ガイド レールは、SPA スロットの上部左右の、1 インチ(2.54 cm)ほど奥にあります。
ステップ 2 SPA を慎重に SIP の奥まで差し入れ、SPA インターフェイス コネクタ内に SPA をしっかりと装着します。完全に装着されると、SPA は SIP の前面プレートよりやや後方に設置されます。
ステップ 3 SPA を正しく装着したら、非脱落型ネジで SPA を SPA のどちらかの位置に固定します。
SIP から SPA を取り外すには、図6-2 を参照して、次の手順に従います。
ステップ 1 SPA に接続されているケーブルがあれば、すべて取り外します。
ステップ 2 SPA を SIP から取り外すには、SPA の非脱落型ネジを緩めます。
ステップ 3 SPA のハンドルを持ち、SIP から SPA を引き出します。
Cisco ASR 1000 シリーズ ルータ SIP と SPA では、活性挿抜(OIR)をサポートしています。SPA は、SIP に対して個別に取り付けまたは取り外しができます。SPA が取り付けられた状態の SIP の活性挿抜もサポートされます。
活性挿抜の実行方法の詳細については、「SIP の活性挿抜の準備」を参照してください。
ファイバの接続部分が汚れていると、コンポーネントの障害、またはシステム全体の障害につながる可能性があります。コアが微粒子によって部分的または全体的に覆われてしまうと、強い後方反射が生じ、この結果レーザー システムが不安定になる場合があります。光ファイバ接続を行う前には、検査、クリーニング、および再検査の実行が重要となります。
光デバイスのクリーニングの詳細については、『 Inspection and Cleaning Procedures for Fiber-Optic Connections 』および『 Compressed Air Cleaning Issues for Fiber-Optic Connections 』を参照してください。
ここでは、SIP および SPA の取り付けを確認するための手順について説明します。具体的な内容は次のとおりです。
• 「show コマンドによる SIP および SPA ステータスの確認」
ここでは、SIP LED と SPA LED の状態、およびコンソール端末に表示される情報を調べることで、SIP および SPA の取り付けを確認する方法について説明します。
システムによってすべてのインターフェイスが再初期化されると、SIP のステータス LED、および SPA のステータス LED はいずれもグリーン(オン)に点灯します。ポートのLED(C/A、A/L)は、接続と設定の状態に応じてグリーン(オン)に点灯します。コンソール画面には、再初期化中に各インターフェイスが検出されるたび、これを示すメッセージが表示されます。
SIP および SPA が正しく取り付けられているかどうかを確認するには、次の手順を実行します。
ステップ 1 システムによって各インターフェイスが再初期化される間、コンソールの表示メッセージを見て、SIP がシステムによって検出されることを確認してください。この流れは次のとおりです。
• 新しい SPA をシステムに挿入すると、対応するインターフェイスでデフォルトの設定が使用されます。
• SIP が初期化されると、ステータス LED は最初はオレンジに点灯します。これは、電源はオンであっても、SIP が設定の途中であることを示します。SIP がアクティブになると、ステータス LED はグリーンに点灯します。
• SIP の初期化が完了すると、SPA も SIP と同じ動作を行います。SPA のステータス LED は最初はオレンジに点灯し、SPA がアクティブになるとグリーンに変わります。
• SIP と SPA のステータス LED がいずれもグリーンになると、関連するすべてのインターフェイスが設定可能な状態となります。
(注) 設定の方法については、『Cisco ASR 1000 シリーズ アグリゲーション サービス ルータ SIP/SPA ソフトウェア コンフィギュレーション ガイド』を参照してください。
• SIP または SPA を同じタイプのモジュールに交換した場合は(OIR またはハードウェアの交換)、SIP または SPA がアクティブになった時点で、以前の設定が引き継がれます。
• 以前同じスロットまたはサブスロット内に SIP または SPA が取り付けられていなかった場合は、関連するすべてのインターフェイスの設定は空白となります。
(注) 新規インターフェイスは、設定が済むまでは使用できません。
ステップ 2 3 分以内に SIP および SPA がアクティブにならない場合は、次の手順でシステム コンソール メッセージを確認してください。
• SIP または SPA が Field Programmable Device(FPD)アップグレードを実行中の場合は、FPD プロセスが開始されたことを示すコンソール メッセージが表示されます。アップグレード プロセスには数分間かかる場合があります。FPD プロセスの情報を参照するには、 show upgrade fpd progress コマンドを使用します。SIP または SPA は FPD アップグレードが完了すると、自動的にリブートされます。ステップ 1 に戻ってください。
• FPD アップグレードが実行中であることを示すメッセージが表示されない場合は、 第 7 章「取り付けに関するトラブルシューティング」 を参照してください。
次の手順では show コマンドを使用して、新規 SPA の設定が完了し、正しく動作しているかどうかを確認します。
ステップ 1 システム設定を表示するには、 show running-config コマンドを使用します。設定に、新規 SPA インターフェイスが含まれていることを確認してください。
ステップ 2 現在のすべての SPA、および各 SPA のステータス概要を表示するには、 show hw-module subslot all oir コマンドを使用します。
ステップ 3 取り付けられている SIP についての情報を表示するには、 show diag コマンドを使用します。
ステップ 4 システムに取り付けられている SPA の FPD バージョン情報を確認するには、 show hw-module subslot all fpd コマンドを使用します。
(注) SPA が FPD バージョンの最小要件に適合しない場合は、FPD が自動的に更新されます。更新が失敗すると、その SPA の電源はオフになり、システム コンソールにエラー メッセージが表示されます。
FPD のアップグレードの詳細については、『 Cisco ASR 1000 シリーズ アグリゲーション サービス ルータ SIP/SPA ソフトウェア コンフィギュレーション ガイド 』の「Upgrading Field-Programmable Devices」の章を参照してください。
ステップ 5 取り付けられている SIP、およびインターフェイスについて詳細情報を表示するには、 show version コマンドを使用します。
表6-1 に、SPA 情報を表示するための各 show コマンドの説明を示します。
|
|
---|---|
特定の SPA ポートのリンク ステータスおよびデータ リンク プロトコル ステータス ポートから送受信されるデータ トラフィックの統計情報 |
|
SPA ブランク フィラー プレートは、未使用の SPA サブスロットを塞ぐために使用します。
未使用の SPA サブスロットがある場合は、必ず SPA ブランク フィラー プレートを取り付けて空のサブスロットを塞いでください。これにより、ルータまたはスイッチが EMI(電磁波干渉)防止基準を満たすことができ、SPA 間に適度な通気が保たれます。未使用のサブスロットに新たに SPA を取り付ける場合は、まず SPA ブランク フィラー プレートを取り外す必要があります。

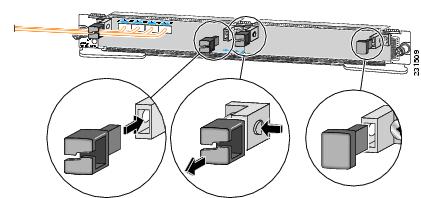

SPA には、ケーブル管理ブラケットを含むアクセサリ キットが付属します。図6-3 は、SPA に取り付けられたケーブル管理ブラケットを示します。
SPA にケーブル管理ブラケットを取り付けるには、次の手順を実行します。
ステップ 1 SPA の両側に、それぞれ 2 本の引きネジを固定します。
ステップ 2 ケーブル マネジメント ブラケットをスロットに挿入します。
ステップ 3 ケーブル マネジメント ブラケットを取り外すには、ブラケットのボタンを押して引き抜きます。
(注) ケーブル マネジメント ブラケットを取り付けない場合は、ブランク フィラー プラグを使用します。
