Cisco Firepower Management Center 750、1500、2000、3500、4000 ハードウェア設置ガイド

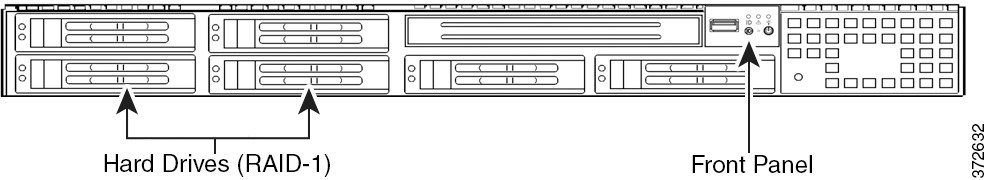

A

ID LED 付き ID ボタン

F

ハードディスク ドライブ ステータス LED

B

マスク不能割り込みボタン

G

NIC 1 アクティビティ ステータス LED

C

NIC 2 アクティビティ ステータス LED

H

NIC 3 アクティビティ ステータス LED

D

NIC 4 アクティビティ ステータス LED

I

システム ステータス LED

E

[リセット（Reset）] ボタン

J

電源 LED 付き電源ボタン

システム ステータス

システム ステータスを示します。

• 緑色のライトは、システムが正常に動作していることを示します。
• 点滅する緑色のライトは、システムがデグレード状態で動作していることを示します。

詳細については、表 2-3を参照してください。

電源

システムに電力が供給されているのか、システムがスリープ状態なのかを示します。

• 緑色のライトは、システムが正常に動作していることを示します。
• 消灯は、システムがオフになっていることを示します。
• 点滅する緑色のライトは、システムがスリープ状態にあることを示します。

チップセットのスタンバイ中はスリープ表示が継続されます。BIOS を通過せずにシステムの電源がオフになった場合は、電源オフの時点で有効だった状態がシステムの電源がオンになったときに復元され、BIOS がその状態をクリアするまで継続されます。システムの電源が正常にオフにならなかった場合は、BIOS の実行が妨げられる障害または設定変更が原因でシステム ステータス ライトが消灯すると同時に、電源ライトが点滅し始めるはずです。

ハード ドライブ アクティビティ

ハード ドライブ アクティビティを示します。

• 点滅する緑色のライトは、固定ディスク ドライブがアクティブであることを示します。
• 消灯は、ドライブ アクティビティが存在しない、つまり、システムの電源がオフになっているか、システムがスリープ状態にあることを示します。

ドライブ アクティビティはオンボード ハード ディスク コントローラから特定されます。サーバ ボードはアドイン コントローラにこのライトへのアクセスを許可するヘッダーも提供します。

NIC アクティビティ

システムとネットワーク間のアクティビティを示します。

• 点滅する緑色のライトは、アクティビティが存在することを示します。
• 消灯は、アクティビティが存在しないことを示します。

クリティカル

次のイベントに関連付けられた重大なまたは回復不可能なしきい値超過

• 温度、電圧、またはファンの重大なしきい値超過
• 電源サブシステムの障害
• 正しく取り付けられていないプロセッサまたは互換性のないプロセッサが原因でシステムの電源がオンにならない
• 重大なイベント ロギング エラー、System Memory Uncorrectable ECC エラーと、PCI SERR や PERR などの致命的な/修正不可能なバス エラーを含む

重大でない

重大でない状態は、次のイベントに関連付けられたしきい値超過です。

• 温度、電圧、またはファンの重大でないしきい値超過
• シャーシ侵害
• システム BIOS からの Set Fault Indication コマンド。BIOS はこのコマンドを使用してシステム メモリや CPU の設定変更などの追加の、重大でないステータスを示す場合があります。

デグレード

デグレード状態は次のイベントに関連付けられます。

• 1 つ以上のプロセッサが Fault Resilient Boot（FRB）または BIOS によって無効になっている
• BIOS がシステム メモリの一部を無効化またはマップ アウトした

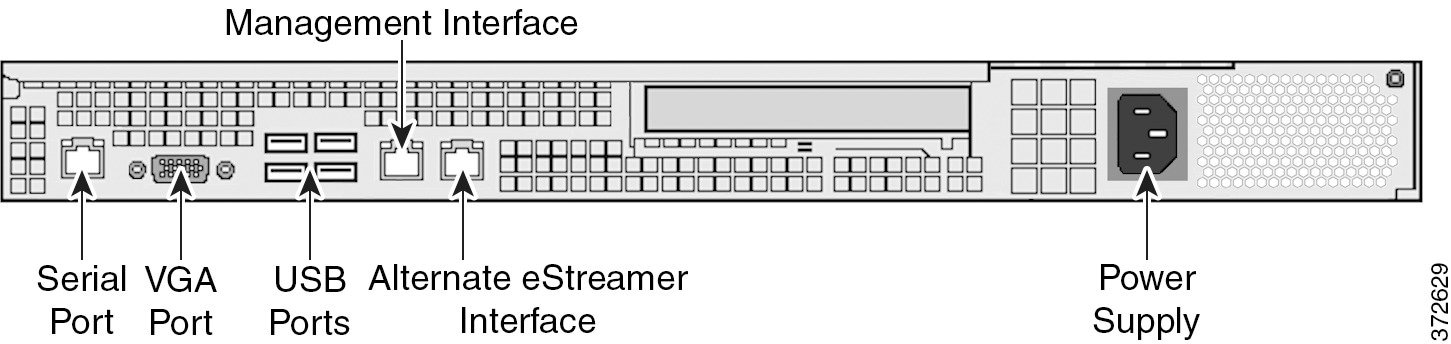

電源

AC 電源を通して Management Center に電力を供給します。

シリアル ポート、VGA ポートUSB ポート

デバイスにモニタ、キーボード、マウスを接続できます。

10/100/1000Mbps イーサネット管理インターフェイス

アウトオブバンド管理ネットワーク接続を提供します。この管理インターフェイスは、メンテナンスと設定の目的に のみ 使用され、サービス トラフィックを伝送するためのものではありません。

代替 eStreamer インターフェイス

eStreamer クライアントに代替インターフェイスを提供します。

左（リンク）

リンクが確立しているかどうかを示します。

• ライトが点灯している場合は、リンクが確立しています。
• 消灯は、リンクが存在しないことを示します。

右（アクティビティ）

ポート上のアクティビティを示します。

• 点滅するライトはアクティビティを示します。
• 消灯は、リンクが存在しないことを示します。

フォーム ファクタ

1U

寸法（D X W X H）

55.37 cm X 43.82 cm X 4.24 cm（21.8 インチ X 17.25 インチ X.1.67 インチ）

最大重量

15 kg（33 ポンド）

電源

120 VAC 用の 250 W 電源
110 V で 最大 6.0 A、50/60 Hz
220 V で 最大 3.0 A、50/60 Hz

動作温度

50 ～ 95°F（10 ～ 35°C）、最大変化率は 1 時間あたり 18°F（10°C）を超えない

非動作時温度

-40 ～ +158 °F（-40 ～ +70°C）

非動作時湿度

90%、95°F（35°C）で結露しないこと

音響ノイズ

7 dBA（一般的なオフィスの周囲温度（73 °F +/- 4°F、23°C +/- 2 °C）におけるアイドル状態時）

耐衝撃性

2G の半正弦波衝撃でエラーなし（作用時間 11 ms）

梱包衝撃

60 cm（24 インチ）の自由落下の後、表面に損傷があったとしても動作可能。シャーシ重量 18 ～ 36 kg（40 ～ 80 ポンド）

ESD

エアー排出用の +/-12 kV と接続用の 8 K

エアーフロー

前面から背面

システム冷却要件

1660 BTU/時

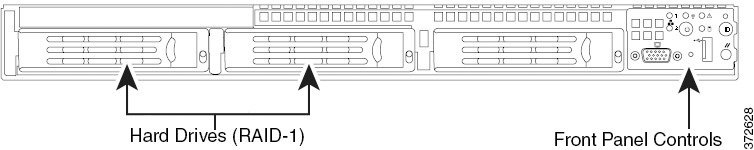

A

NIC 2 のアクティビティ LED

G

ID LED

B

NIC 1 のアクティビティ LED

H

ID ボタン

C

電源ボタン

I

ビデオ コネクタ（使用不可）

D

電源/スリープ LED

J

マスク不能割り込みボタン

E

固定ディスク ドライブ ステータス

K

USB 2.0 コネクタ

F

システム ステータス LED

L

[リセット（Reset）] ボタン

NIC 1 アクティビティ
NIC 2 アクティビティ

システムとネットワーク間のアクティビティを示します。

• 点滅する緑色のライトは、アクティビティを示します。
• 消灯は、アクティビティが存在しないことを示します。

電源/スリープ

システムに電力が供給されているのか、システムがスリープ状態なのかを示します。

• 緑色のライトは、システムが正常に動作していることを示します。
• 点滅する緑色のライトは、システムがスリープ状態にあることを示します。
• 消灯は、システムに電力が供給されていないことを示します。

チップセットのスタンバイ中はスリープ表示が継続されます。BIOS を通過せずにシステムの電源がオフになった場合は、電源オフの時点で有効だった状態がシステムの電源がオンになったときに復元され、BIOS がその状態をクリアするまで継続されます。システムの電源が正常にオフにならなかった場合は、BIOS の実行が妨げられる障害または設定変更が原因でシステム ステータス ライトが消灯すると同時に、電源ライトが点滅し始めるはずです。

ハード ドライブ アクティビティ

ハード ドライブ アクティビティを示します。

• 点滅する緑色のライトは、固定ディスク ドライブがアクティブであることを示します。
• オレンジ色のライトは、固定ディスク ドライブで障害が発生していることを示します。
• 消灯は、ドライブ アクティビティが存在しない、つまり、システムの電源がオフになっているか、システムがスリープ状態にあることを示します。

ドライブ アクティビティはオンボード ハード ディスク コントローラから特定されます。サーバ ボードはアドイン コントローラにこのライトへのアクセスを許可するヘッダーも提供します。

システム ステータス

システム ステータスを示します。

• 緑色のライトは、システムが正常に動作していることを示します。
• 点滅する緑色のライトは、システムがデグレード状態で動作していることを示します。
• オレンジ色のライトは、システムが重大なまたは回復不可能な状態にあることを示します。
• 点滅するオレンジ色のライトは、システムが重大な状態にないことを示します。
• 消灯は、パワー オン セルフ テスト（POST）の実行中、または、システムが停止していることを示します。

コメント オレンジ色のステータス ライトは、緑色のステータス ライトより優先されます。オレンジ色のライトが点灯または点滅している場合は、緑色のライトが消灯しています。

詳細については、表 2-3を参照してください。

システム ID

他の同様のシステムと一緒に高密度ラックに設置されているシステムを特定できるようにします。

• 青色のライトは ID ボタンが押されて、アプライアンスの背面で青色のライトが点灯していることを示します。
• 消灯は、ID ボタンが押されていないことを示します。

クリティカル

次のイベントに関連付けられた重大なまたは回復不可能なしきい値超過

• 温度、電圧、またはファンの重大なしきい値超過
• 電源サブシステムの障害
• 正しく取り付けられていないプロセッサまたは互換性のないプロセッサが原因でシステムの電源がオンにならない
• 重大なイベント ロギング エラー、System Memory Uncorrectable ECC エラーと、PCI SERR や PERR などの致命的な/修正不可能なバス エラーを含む

重大でない

重大でない状態は、次のイベントに関連付けられたしきい値超過です。

• 温度、電圧、またはファンの重大でないしきい値超過
• シャーシ侵害
• システム BIOS からの Set Fault Indication コマンド。BIOS はこのコマンドを使用してシステム メモリや CPU の設定変更などの追加の、重大でないステータスを示す場合があります。

デグレード

デグレード状態は次のイベントに関連付けられます。

• 1 つ以上のプロセッサが Fault Resilient Boot（FRB）または BIOS によって無効になっている
• BIOS がシステム メモリの一部を無効化またはマップ アウトした

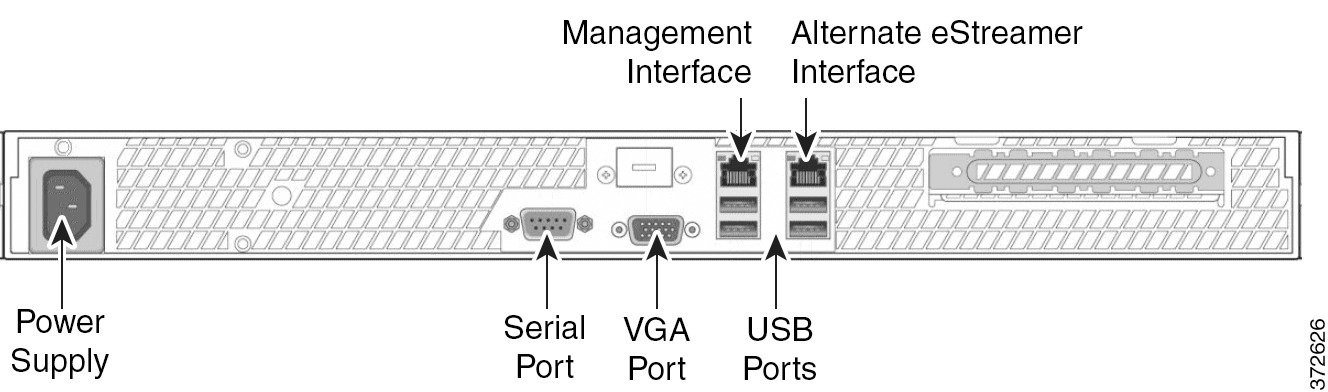

電源

AC 電源を通して Management Center に電力を供給します。

VGA ポート
USB ポート

Management Center にモニタ、キーボード、およびマウスを接続できるようにします。

10/100/1000Mbps イーサネット管理インターフェイス

アウトオブバンド管理ネットワーク接続を提供します。この管理インターフェイスは、メンテナンスと設定の目的に のみ 使用され、サービス トラフィックを伝送するためのものではありません。

代替 eStreamer インターフェイス

eStreamer クライアントに代替インターフェイスを提供します。

RJ45 シリアル ポート

アプライアンス上のすべての管理サービスに直接アクセスするためのワークステーション/アプライアンス間直接接続（RJ45 / DB-9 アダプタを使用）を確立できるようにします。RJ45 シリアル ポートは、メンテナンスと設定の目的に のみ 使用され、サービス トラフィックを伝送するためのものではありません。

コメント 前面パネルと背面パネルのシリアル ポートを同時に使用することはできません。

左（リンク）

リンクが確立しているかどうかを示します。

• ライトが点灯している場合は、リンクが確立しています。
• 消灯は、リンクが存在しないことを示します。

右（アクティビティ）

ポート上のアクティビティを示します。

• 点滅するライトはアクティビティを示します。
• 消灯は、アクティビティが存在しないことを示します。

1

DCD

キャリア検知

2

RD

受信データ

3

TD

送信データ

4

DTR

データ ターミナル レディ

5

GND

アース端子

6

DSR

データ セット レディ

7

RTS

送信要求

8

CTS

送信可

9

RI

リング インジケータ

フォーム ファクタ

1U

寸法（D x W x H）

69.1 cm X 43.0 cm X 4.3 cm（27.2 インチ X 16.93 インチ X.1.7 インチ）

最大重量

15.4 kg（34 ポンド）

電源

120 VAC 用の 600 W 電源
110 V で 最大 9.5 A、50/60 Hz
220 V で 最大 4.75 A、50/60 Hz

動作温度

50 ～ 95°F（10 ～ 35°C）

非動作時温度

-40 ～ +158 °F（-40 ～ +70°C）

非動作時湿度

90%、82.4°F（28°C）で結露しないこと

音響ノイズ

7 dBA（ラックマウント）（一般的なオフィスの周囲温度（73 °F +/- 4°F、
23°C +/- 2 °C）におけるアイドル状態時）

耐衝撃性

2G の半正弦波衝撃でエラーなし（作用時間 11 ms）

梱包衝撃

60 cm（24 インチ）の自由落下の後、表面に損傷があったとしても動作可能。シャーシ重量 18 ～ 36 kg（40 ～ 80 ポンド）

ESD

Intel 環境テスト仕様に基づく +/-15 kV（I/O ポート +/-8 KV）

エアーフロー

前面から背面

システム冷却要件

2550 BTU/時

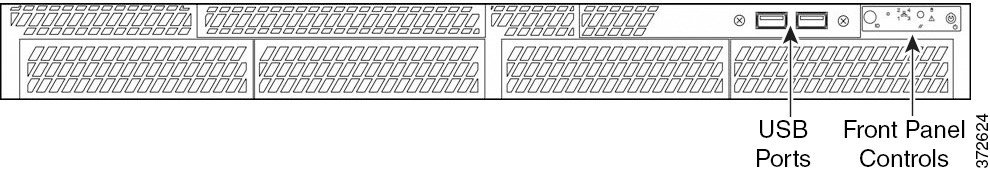

A

ID LED

E

ID ボタン

B

システム ステータス LED

F

[リセット（Reset）] ボタン

C

電源 LED

G

電源ボタン

D

USB ポート

電源

システムに電力が供給されているかどうかを示します。

• 緑色のライトは、システムに電力が供給されていることを示します。
• 消灯は、システムに電力が供給されていないことを示します。

システム ステータス

システム ステータスを示します。

• 緑色のライトは、システムが正常に動作していることを示します。
• 点滅する緑色のライトは、システムがデグレード状態で動作していることを示します。
• 点滅するオレンジ色のライトは、システムが重大な状態にないことを示します。
• オレンジ色のライトは、システムが重大なまたは回復不可能な状態にあることを示します。
• 消灯は、システムが起動中か、オフになっていることを示します。

コメント オレンジ色のステータス ライトは、緑色のステータス ライトより優先されます。オレンジ色のライトが点灯または点滅している場合は、緑色のライトが消灯しています。

詳細については、表 2-16を参照してください。

ハード ドライブ アクティビティ

ハード ドライブ ステータスを示します。

• 点滅する緑色のライトは、固定ディスク ドライブがアクティブであることを示します。
• オレンジ色のライトは、固定ディスク ドライブの障害を示します。
• 消灯は、ドライブ アクティビティが存在しない、つまり、システムの電源がオフになっていることを示します。

NIC アクティビティ

ネットワーク アクティビティが存在するかどうかを示します。

• 緑色のライトは、ネットワーク アクティビティが存在することを示します。
• 消灯は、ネットワーク アクティビティが存在しないことを示します。

システム ID

他の同様のシステムと一緒に高密度ラックに設置されているシステムを特定できるようにします。

• 青色のライトは ID ボタンが押されて、アプライアンスの背面で青色のライトが点灯していることを示します。
• 消灯は、ID ボタンが押されていないことを示します。

クリティカル

次のイベントに関連付けられた重大なまたは回復不可能なしきい値超過

• 温度、電圧、またはファンの重大なしきい値超過
• 電源サブシステムの障害
• 正しく取り付けられていないプロセッサまたは互換性のないプロセッサが原因でシステムの電源がオンにできない
• 重大なイベント ロギング エラー、System Memory Uncorrectable ECC エラーと、PCI SERR や PERR などの致命的な/修正不可能なバス エラーを含む

重大でない

重大でない状態は、次のイベントに関連付けられたしきい値超過です。

• 温度、電圧、またはファンの重大でないしきい値超過
• シャーシ侵害
• システム BIOS からの Set Fault Indication コマンド。BIOS はこのコマンドを使用してシステム メモリや CPU の設定変更などの追加の、重大でないステータスを示す場合があります。

デグレード

デグレード状態は次のイベントに関連付けられます。

• 1 つ以上のプロセッサが Fault Resilient Boot（FRB）または BIOS によって無効になっている
• 一部のシステム メモリが BIOS によって無効化またはマップアウトされている
• いずれかの電源が、ケーブルが外れているか、機能していない

注意 安全に電源をオフにするには、 『Firepower Management Center Configuration Guide』の「デバイスの管理」の章に示された手順を使用するか、またはManagement Centerのシェルから shutdown -h now コマンドを使用します。

---

PS/2 マウス コネクタ
PS/2 キーボード コネクタ
VGA ポート
USB ポート

RJ45 シリアル ポートを使用する代わりに、アプライアンスにモニタ、キーボード、およびマウスを接続して、ワークステーション/アプライアンス間の直接接続を確立できるようにします。また、アプライアンスに付属のサム ドライブを使用して、USB ポート経由でアプライアンスを元の工場出荷時状態に復元する必要もあります。

RJ45 シリアル ポート

アプライアンス上のすべての管理サービスに直接アクセスするためのワークステーション/アプライアンス間直接接続（RJ45 / DB-9 アダプタを使用）を確立できるようにします。RJ45 シリアル ポートは、メンテナンスと設定の目的に のみ 使用され、サービス トラフィックを伝送するためのものではありません。

コメント 前面パネルと背面パネルのシリアル ポートを同時に使用することはできません。

10/100/1000Mbps イーサネット管理インターフェイス

アウトオブバンド管理ネットワーク接続を提供します。この管理インターフェイスは、メンテナンスと設定の目的に のみ 使用され、サービス トラフィックを伝送するためのものではありません。

代替 eStreamer インターフェイス

eStreamer クライアントに代替インターフェイスを提供します。

冗長電源

AC 電源からアプライアンスに電力を供給します。

左（アクティビティ）

ポート上のアクティビティを示します。

• 点滅するライトはアクティビティを示します。
• 消灯は、アクティビティが存在しないことを示します。

右（リンク）

リンクが確立しているかどうかを示します。

• ライトはリンクが確立していることを示します。
• 消灯は、リンクが存在しないことを示します。

オフ（Off）

電源が接続されていません。

オレンジ

このモジュールに電力が供給されていません。

または

モジュール障害、飛んだヒューズ、ファン障害などの電源重大イベント。電源はシャット ダウンされます。

オレンジで点滅

高温やファン速度低下などの電源警告イベント。電源は動作を継続します。

緑の点滅

AC 入力が存在します。待機電圧。電源がオフになっています。

グリーン

電源が接続され、オンになっています。

1

DCD

キャリア検知

2

RD

受信データ

3

TD

送信データ

4

DTR

データ ターミナル レディ

5

GND

アース端子

6

DSR

データ セット レディ

7

RTS

送信要求

8

CTS

送信可

9

RI

リング インジケータ

1

USB2_VBUS4

USB 電源（ポート 4）

2

USB2_VBUS5

USB 電源（ポート 5）

3

USB_ICH_P4N_CONN

USB ポート 4 の負信号

4

USB_ICH_P5N_CONN

USB ポート 5 の負信号

5

USB_ICH_P4P_CONN

USB ポート 4 の正信号

[6]

USB_ICH_P5P_CONN

USB ポート 5 の正信号

7

アース端子

8

アース端子

9

キー（Key）

ピンなし

10

TP_ISB_ICH_NC

テスト ポイント

フォーム ファクタ

1U

寸法（D x W x H）

66.5 cm X 43.0 cm X 4.3 cm（26.2 インチ X 16.93 インチ X.1.7 インチ）

Weight

17.2 kg（38 ポンド）

電源

120 VAC 用のデュアル 650 W 冗長電源
110 V で 最大 8.5 A、50/60 Hz
220 V で 最大 4.2 A、50/60 Hz

動作温度

50 ～ 95°F（10 ～ 35°C）

非動作時温度

-40 ～ 158°F（-40 ～ 70°C）

動作湿度

5 ～ 85%

非動作時湿度

90%、95°F（35°C）で結露しないこと

音響ノイズ

7 dBA（ラックマウント）（一般的なオフィスの周囲温度（73 °F +/- 4°F、23°C +/- 2 °C）におけるアイドル状態時）

耐衝撃性

2G の半正弦波衝撃でエラーなし（作用時間 11 ms）

梱包衝撃

60 cm（24 インチ）の自由落下の後、表面に損傷があったとしても動作可能。シャーシ重量 18 ～ 36 kg（40 ～ 80 ポンド）

ESD

Intel 環境テスト仕様に基づく +/-15 KV（I/O ポート +/-8 KV）

エアーフロー

前面から背面

システム冷却要件

2550 BTU/時

RoHS

RoHS 指令 2002/95/EC に準拠

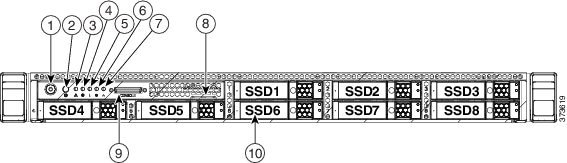

1

電源ボタン/電源ステータス LED

6

電源装置ステータス LED

2

ID ボタン/LED

7

ネットワーク リンク アクティビティ LED

3

システム ステータス LED

8

引き抜きアセット タグ

4

ファン ステータス LED

9

KVM コネクタ（USB × 2、VGA × 1、シリアル コネクタ × 1 が付いている KVM ケーブルを接続）

5

温度ステータス LED

10

ドライブ、ホットスワップ可能（最大 8 台の 2.5 インチ ドライブ）

電源ボタン/電源ステータス LED

• 消灯：サーバに AC 電力が供給されていません。
• オレンジ：サーバはスタンバイ電源モードです。CIMC と一部のマザーボード機能にだけ電力が供給されています。
• 緑：サーバは主電源モードです。すべてのサーバ コンポーネントに電力が供給されています。

ID

• 消灯：ID LED は使用されていません。
• 青：ID LED がアクティブです。

システム ステータス

• 緑：サーバは正常動作状態で稼働しています。
• 緑の点滅：サーバはシステムの初期化とメモリ チェックを行っています。
• オレンジの点灯：サーバは縮退運転状態にあります。次に例を示します。

– 電源装置の冗長性が失われている。

– CPU が一致しない。

– 少なくとも 1 個の CPU に障害が発生している。

– 少なくとも 1 個の DIMM に障害が発生している。

– RAID 構成内の少なくとも 1 台のドライブに障害が発生している。

• オレンジの点滅：サーバは重大な障害発生状態にあります。次に例を示します。

– ブートに失敗した。

– 修復不能な CPU またはバス エラーが検出された。

– サーバが過熱状態にある。

ファン ステータス

• 緑：すべてのファン モジュールが正常に動作中です。
• オレンジの点灯：1 つのファン モジュールに障害が発生しています。
• オレンジの点滅：重大な障害。2 つ以上のファン モジュールに障害が発生しています。

温度ステータス

• 緑：サーバは正常温度で稼働中です。
• オレンジの点灯：1 つ以上の温度センサーが警告しきい値を超過しています。
• オレンジの点滅：1 つ以上の温度センサーが重大しきい値を超過しています。

電源ステータス

• 緑：すべての電源装置が正常に動作中です。
• オレンジの点灯：1 台以上の電源装置が縮退運転状態にあります。
• オレンジの点滅：1 台以上の電源装置が重大な障害発生状態にあります。

ネットワーク リンク アクティビティ

• 消灯：イーサネット リンクがアイドル状態です。
• 緑：1 個以上のイーサネット LOM ポートでリンクがアクティブになっていますが、アクティビティは存在しません。
• 緑の点滅：1 個以上のイーサネット LOM ポートでリンクがアクティブになっていて、アクティビティが存在します。

ハード ドライブ障害

• 消灯：ハード ドライブは正常に動作中です。
• オレンジ：このハード ドライブに障害が発生しています。
• オレンジの点滅：デバイスの再構成中です。

ハード ドライブ アクティビティ

• 消灯：ハード ドライブ スレッドにハード ドライブが存在しません（アクセスなし、障害なし）。
• 緑：ハード ドライブの準備が完了しています。
• 緑の点滅：ハード ドライブはデータの読み取り中または書き込み中です。

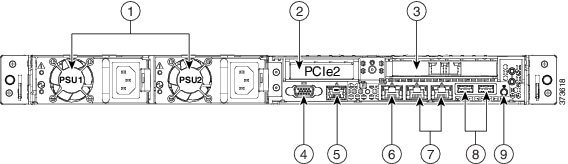

1

電源（2 台）

6

1Gb イーサネット ポート

2

ライザー上のロープロファイル PCIe スロット 2
（ハーフハイト、ハーフレングス、x8 レーン）

7

デュアル 1 Gb イーサネット インターフェイス、LAN1 と LAN2

コメント LAN1 は、Firepower Management Center のデフォルト管理インターフェイスです。

3

デュアル 10 Gb SFP+ イーサネット インターフェイス

コメント これらのインターフェイスを使用して Cisco Ordering ツールが提供する SFP+ トランシーバ モジュールのみを使用します。（FS2K-NIC-SFP/FS4K-NIC-SFP）

8

USB ポート

4

VGA ビデオ コネクタ

9

背面 ID ボタン/LED

5

シリアル ポート（RJ-45 コネクタ）

–

1

電源障害 LED

5

1 Gb イーサネット リンク速度 LED

2

電源装置ステータス LED

6

1 Gb イーサネット リンク ステータス LED

3

1 Gb イーサネット リンク ステータス LED

7

背面 ID ボタン/LED

4

1 Gb イーサネット リンク速度 LED

–

電源装置障害

• 消灯：電源装置は正常に動作中です。
• オレンジの点滅：イベント警告しきい値に達しましたが、電源装置は動作し続けています。
• オレンジの点灯：重大障害しきい値に達し、電源装置がシャットダウンしています（たとえば、ファンの障害や過熱状態など）。

電源ステータス

AC 電源：

• 消灯：電源装置に AC 電力が供給されていません。
• 緑の点滅：AC 電力の供給は OK、DC 出力は使用できません。
• 緑の点灯：AC 電力供給も、DC 出力も OK。

DC 電源：

• 消灯：電源装置に DC 電力が供給されていません。
• 緑の点滅：DC 電力の供給は OK、DC 出力は使用不可。
• 緑の点灯：DC 電力供給も、DC 出力も OK。

1 Gb イーサネット リンク速度

• 消灯：リンク速度は 10 Mbps です。
• オレンジ：リンク速度は 100 Mbps です。
• 緑：リンク速度は 1 Gbps です。

1 Gb イーサネット リンク ステータス

• 消灯：リンクが確立されていません。
• 緑：リンクはアクティブです。
• 緑の点滅：アクティブなリンクにトラフィックが存在します。

1 Gb イーサネット リンク速度

• 消灯：リンク速度は 10 Mbps です。
• オレンジ：リンク速度は 100 Mbps です。
• 緑：リンク速度は 1 Gbps です。

1 Gb イーサネット リンク ステータス

• 消灯：リンクが確立されていません。
• 緑：リンクはアクティブです。
• 緑の点滅：アクティブなリンクにトラフィックが存在します。

ID

• 消灯：ID LED は使用されていません。
• 青：ID LED がアクティブです。

フォーム ファクタ

1U

寸法（D x W x H）

72.4 cm X 42.9 cm X 4.3 cm（28.5 インチ X 16.9 インチ X.1.7 インチ）

Weight

最大 16.1 kg（35.6 ポンド）（SSD X 8、CPU X 2、DIMM X 16、電源 X 2）
無搭載状態 10 kg（22 ポンド）（SSD X 0、CPU X 0、DIMM X 0、電源 X 1）

電源

デュアル 650 W 冗長電源

AC 入力電圧：
自己範囲：90 ～ 264 VAC
公称 100 ～ 120 VAC
公称 200 ～ 240 VAC

AC 入力周波数：
47 ～ 63 Hz（単相、公称 50 ～ 60Hz）

最大 AC 入力電流：
100 V 時最大 7.6 A
208 V 時最大 3.65 A

最大 AC 突入電流：
11A

最大出力電力：
650 W

電源出力電圧：
主電源：12 VDC
スタンバイ電源：12 VDC

動作温度

5°C ～ 40°C（41°F ～ 104°F）
海抜 305 m ごとに最高温度が 33.8 °F（1 ℃）低下。

非動作時温度

40 ～ 149 °F（-40 ～ 65 °C）

非動作時湿度（RH）（結露しないこと）

10%～90%

動作高度

0 ～ 10,000 フィート（0 ～ 3,000 m）

非動作時高度

0 ～ 40,000 フィート（0 ～ 12,192 m）

音響出力レベル
ISO7779 に基づく A 特性音響出力レベル LwAd（Bels）を測定
73°F （23°C） で動作

5.4

騒音レベル
ISO7779 に基づく A 特性音圧レベル LpAm（dBA）を測定
73°F （23°C） で動作

37

エアーフロー

前面から背面
