章のタイトル： VSM バックアップとリカバリの設定
VSM バックアップとリカバリの設定
VSM バックアップとリカバリに関する情報
VSM バックアップとリカバリの手順を使用して、ハイ アベイラビリティ（HA）環境にある両方の VSM で障害が発生した場合に、VSM を再作成できるテンプレートを作成できます。
（注） 初期バックアップ後に定期的にバックアップを実行して、最新の設定を保持できるようにすることを推奨します。「定期的なバックアップの実行」を参照してください。
注意事項および制約事項
VSM バックアップとリカバリには次の注意事項と制約事項があります。
•
VSM をバックアップするには、ネットワーク管理者とサーバ管理者間で調整をする必要があります。
• 次の手順は Release 4.0(4)SV1(3) 以降のリリースに当てはまります。
• これらの手順は、アップグレードやダウングレード用ではありません。
VSM バックアップとリカバリの設定
（注） Cisco NX-OS コマンドは Cisco IOS コマンドと異なる場合があることに注意してください。
VSM のバックアップ
VSM のバックアップの実行
はじめる前に
この手順を開始する前に、次のことを確認または実行する必要があります。
• VSM が仮想イーサネット モジュール（VEM）ホストにある場合、システム VLAN として管理 VLAN を設定する必要があります。
• この手順を開始する前に、VSM で、 copy running-config startup-config コマンドを入力します。
手順
[vSphere Client] ウィンドウが開きます。図 14-1 を参照してください。

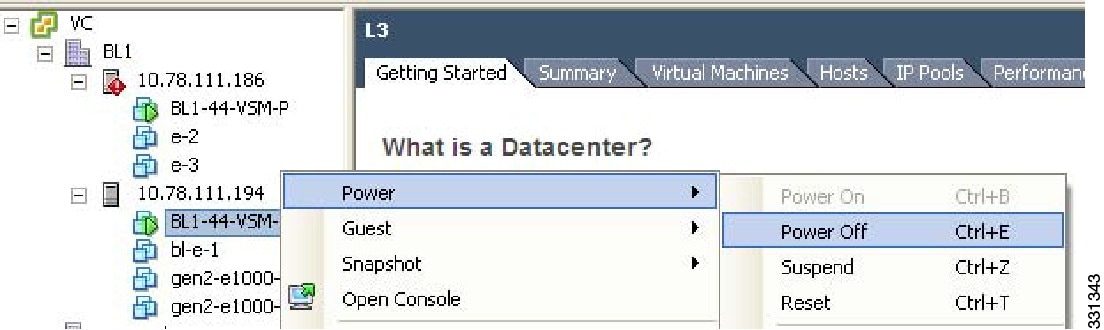

ステップ 2 左側のナビゲーション ペインで、スタンバイ VSM を右クリックします。
ステップ 3 [Power] > [Power Off] を選択します。
図 14-2 [Clone to Template] ウィンドウ
ステップ 4 左側のナビゲーション ペインで、スタンバイ VSM を右クリックします。
ステップ 5 [Template] > [Clone to Template] を選択します。

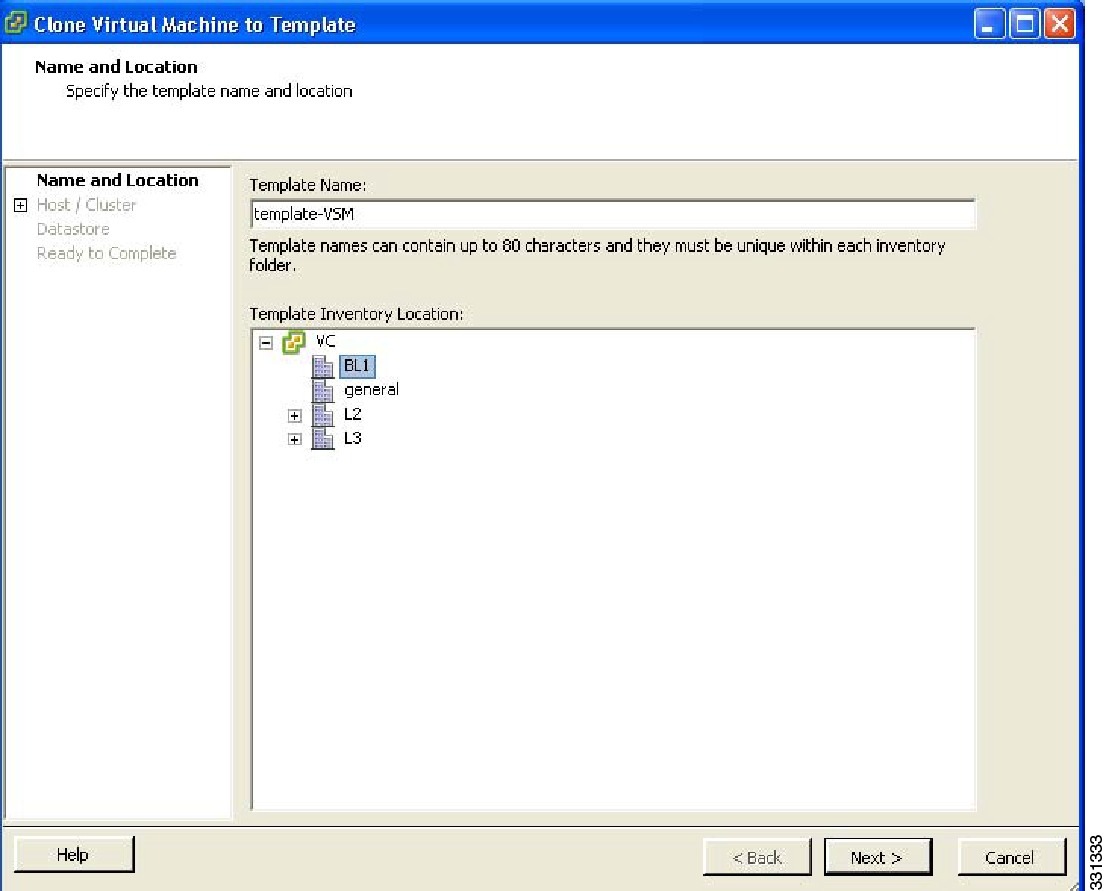

[Clone Virtual Machine to Template] 画面が開きます。図 14-3 を参照してください。
図 14-3 [Clone Virtual Machine to Template] 画面
ステップ 6 [Template Name] フィールドに名前を入力します。
ステップ 7 [Template Inventory Location] ペインで、テンプレートの場所を選択します。

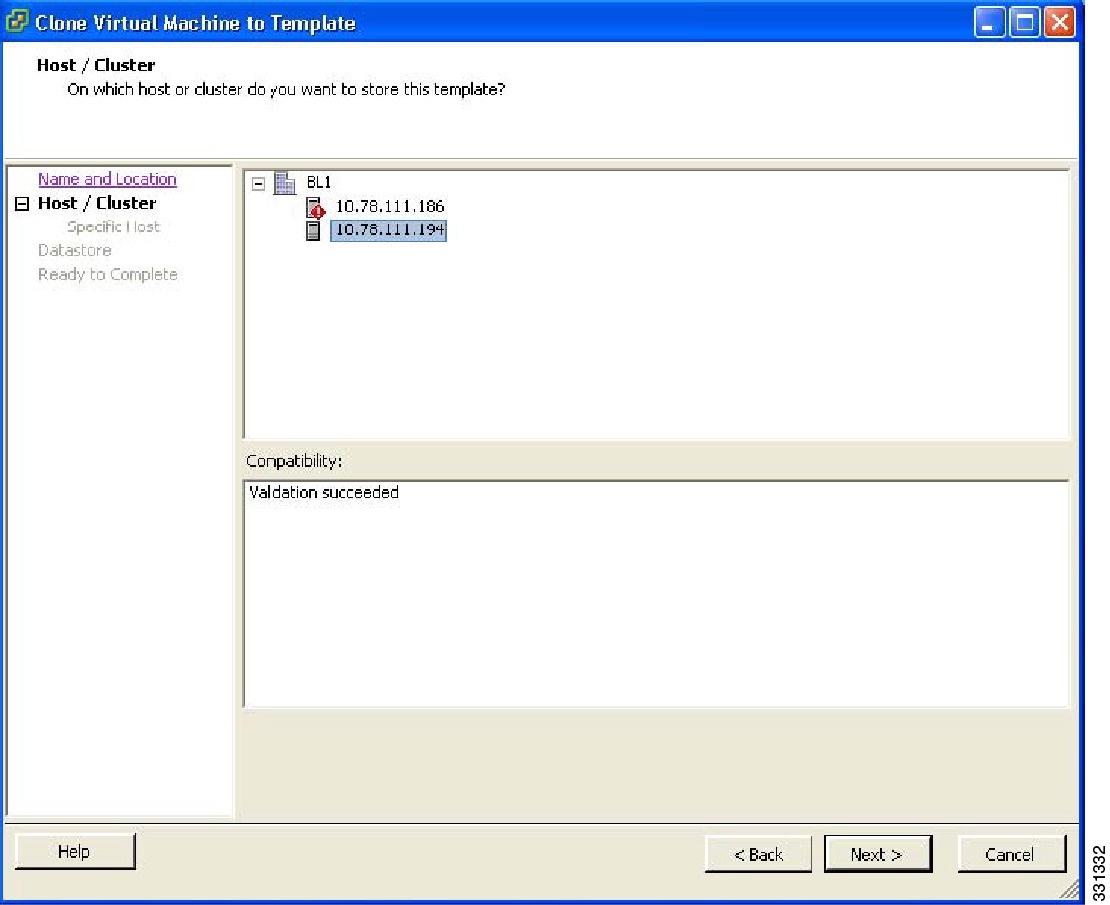

[Choosing the Host] 画面が開きます。図 14-4 を参照してください。

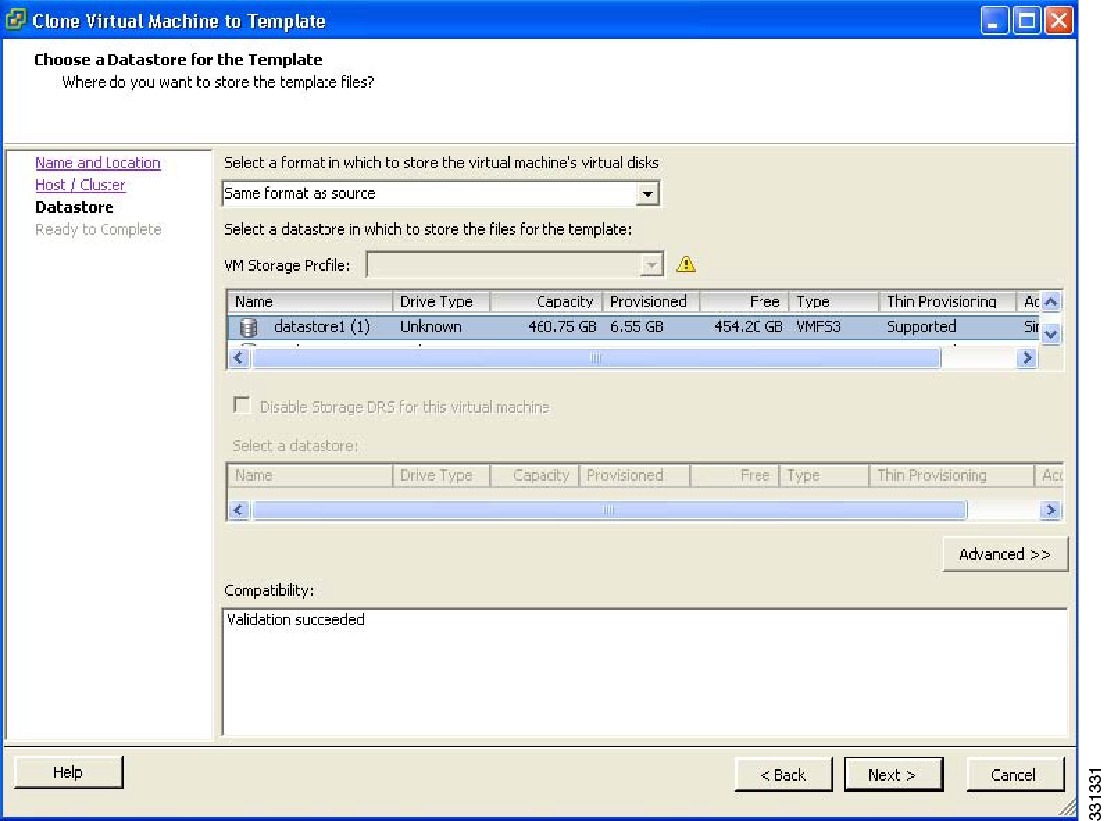

[Choosing a Datastore] 画面が開きます。図 14-5 を参照してください。
図 14-5 [Choosing a Datastore] 画面
ステップ 11 [Select a format in which to store the virtual machine's virtual disks] ドロップダウン リストで、[Same format as source] を選択します。

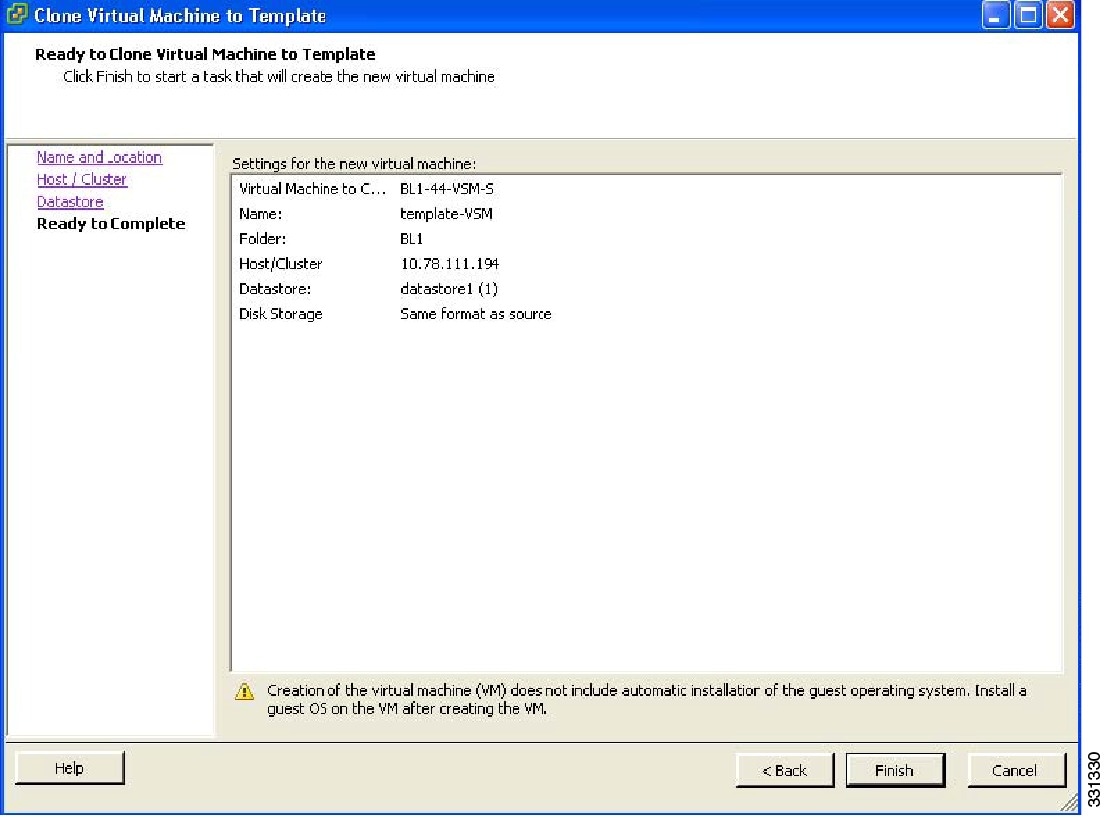

[Confirming Settings] 画面が開きます。図 14-6 を参照してください。
図 14-6 [Confirming Settings] 画面
ステップ 14 新しい仮想マシンの設定を確認し、[Finish] をクリックします。
バックアップのテンプレートが作成され、[Virtual Machines] タブに表示されます。
[Template Virtual Machine] ウィンドウが開きます。図 14-7 を参照してください。
図 14-7 [Template Virtual Machine] ウィンドウ
定期的なバックアップの実行
ここでは、スタンバイ VSM の初期バックアップ実行後に、アクティブ VSM をバックアップする方法について説明します。
手順
ステップ 1 次のようなコマンドを入力して、VSM をバック アップします。
VSM のリカバリ
手順
ステップ 1 バックアップした VSM VM を配置するには、「バックアップ VSM VM の配置」を参照してください。
ステップ 2 古い設定を削除するには、「古い設定の削除」を参照してください。
ステップ 3 バックアップ設定を復元するには、「VSM のバックアップ コンフィギュレーションの復元」を参照してください。
バックアップ VSM VM の配置
ここでは、プライマリおよびセカンダリ VSM が存在しない場合にバックアップ VSM VM を配置する方法について説明します。
（注） VSM VM の配置時には、その電源をオンにしないでください。
手順

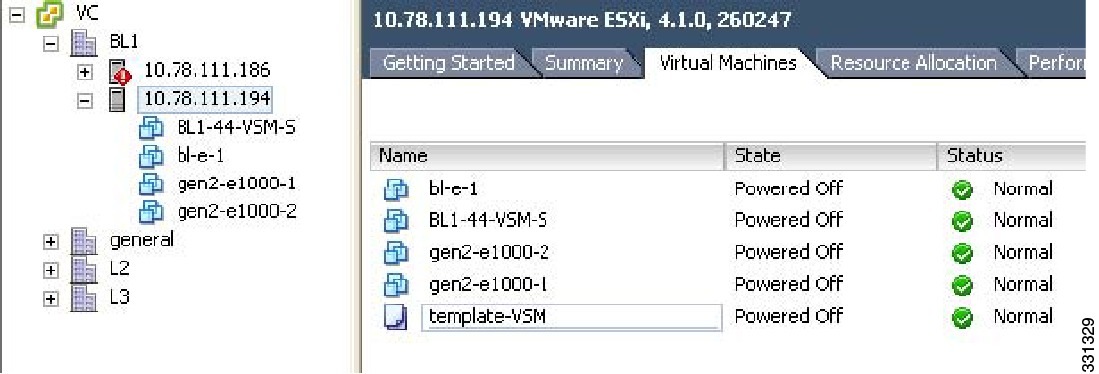

[vSphere Client] ウィンドウが開きます。図 14-8 を参照してください。
ステップ 2 左側のナビゲーション ペインで、スタンバイ VSM のホストを選択します。
ステップ 3 [Virtual Machines] タブをクリックします。
ステップ 4 [template_VSM] を右クリックします。
ステップ 5 [Deploy Virtual Machine from this Template] を選択します。
[Deploy Template Wizard] 画面が開きます。図 14-9 を参照してください。
図 14-9 [Deploy Template Wizard] 画面
ステップ 6 [Name] フィールドに VSM の名前を入力します。
ステップ 7 [Inventory Location] ペインでクラスタを選択します。

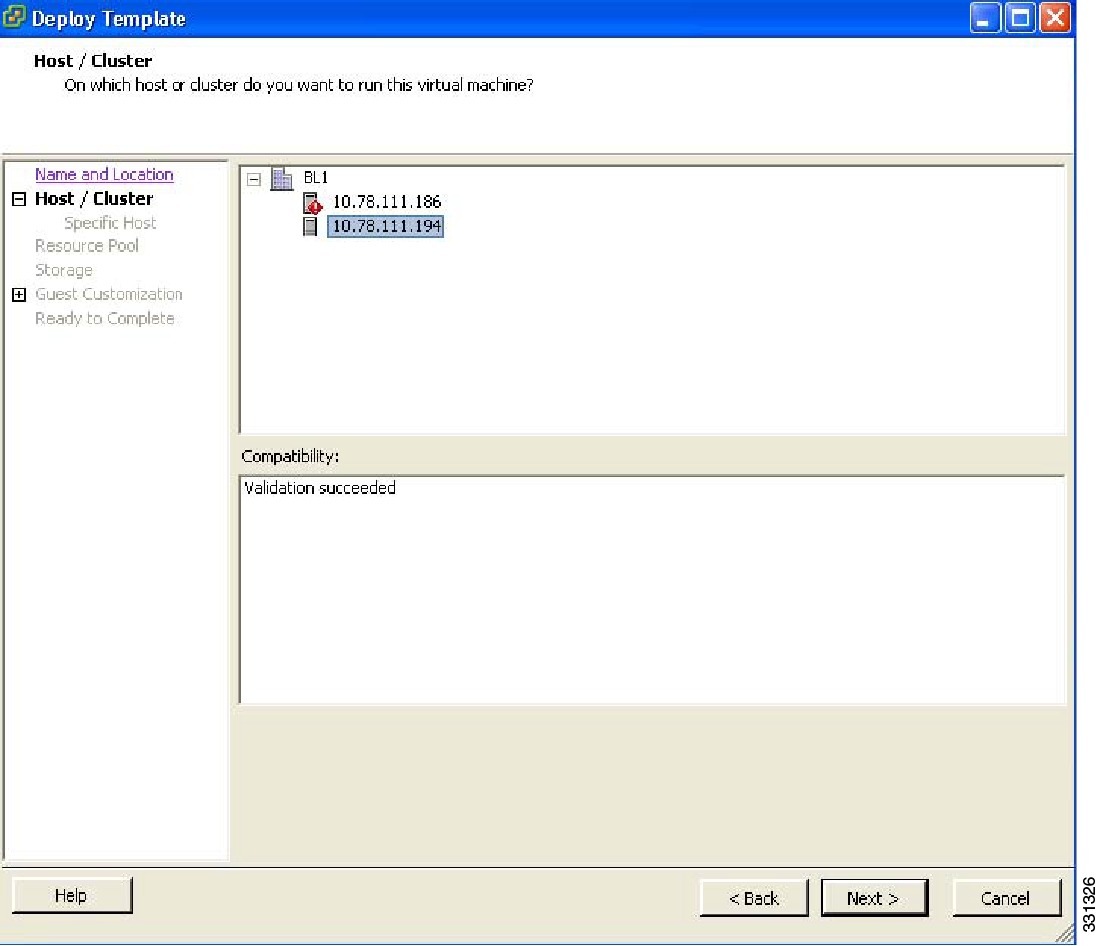

[Choosing a Host] 画面が開きます。図 14-10 を参照してください。
[Choosing a Datastore] 画面が開きます。図 14-11 を参照してください。
図 14-11 [Choosing the Datastore] 画面
ステップ 11 [Select a format in which to store the virtual machine's virtual disks] ドロップダウン リストで、[Same format as source] を選択します。

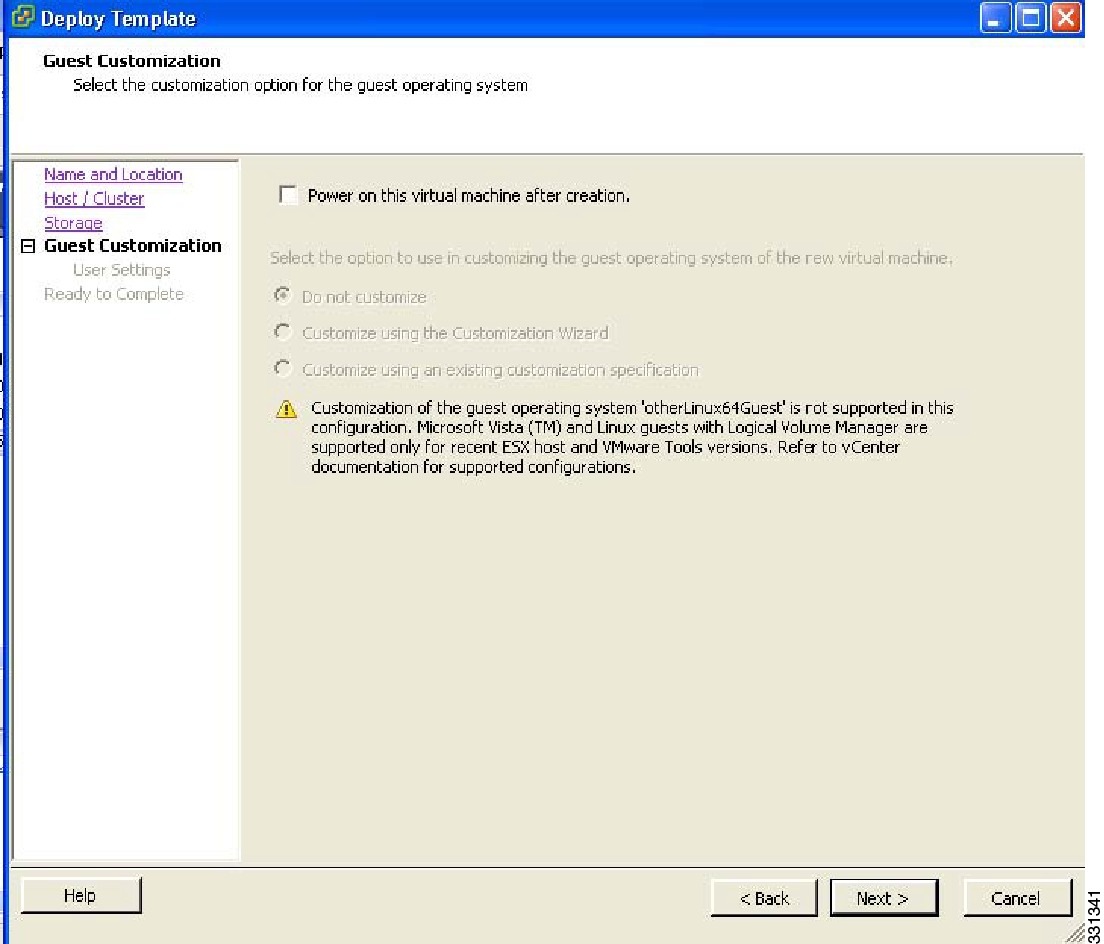

[Guest Customization] 画面が開きます。図 14-12 を参照してください。
図 14-12 [Guest Customization] 画面
（注） [Power on this virtual machine after creation] チェックボックスがオフになっていることを確認します。

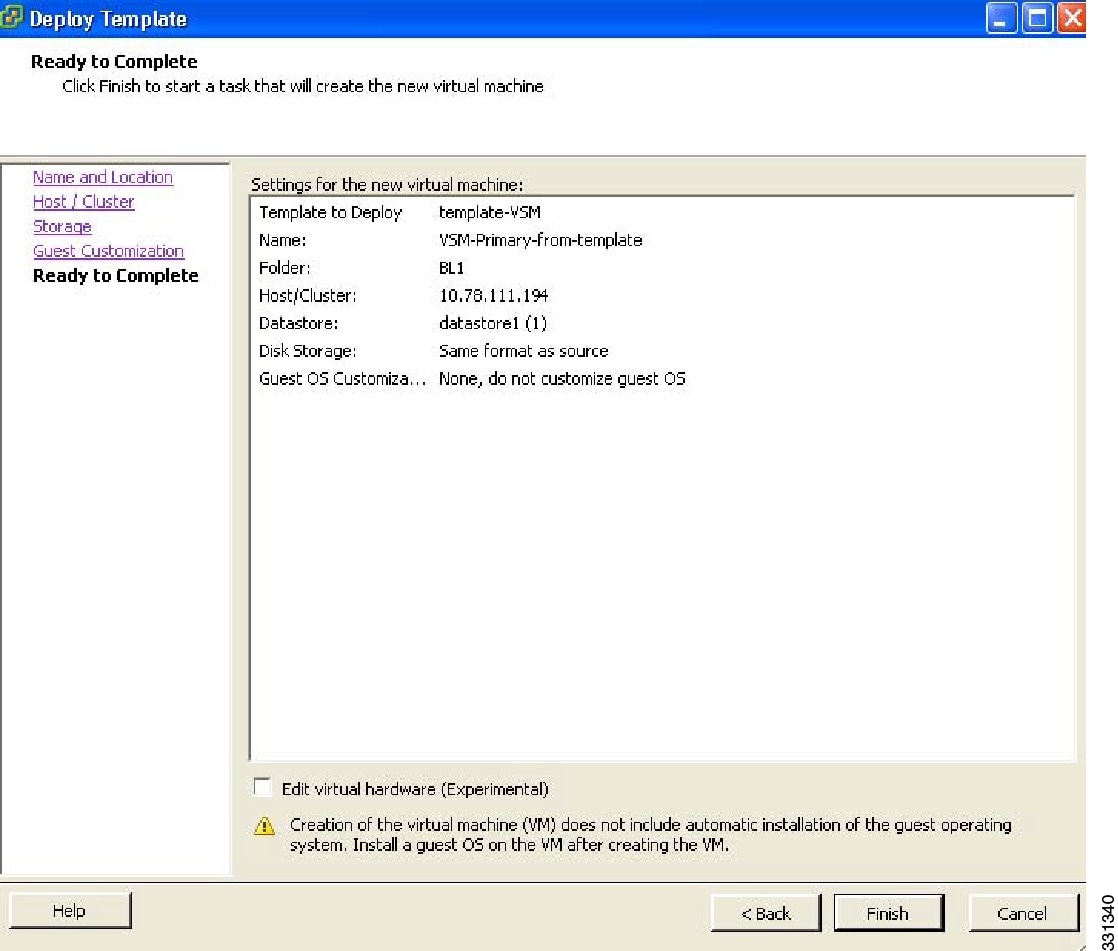

[Deploy Template - Ready to Complete] 画面が開きます。図 14-13 を参照してください。
図 14-13 [Deploy Template - Ready to Complete] 画面
ステップ 15 新しい仮想マシンの設定を確認し、[Finish] をクリックします。
（注） VEM で管理 VLAN を使用できない場合は、vSwitch に管理インターフェイスを追加する必要があります。
ステップ 17 [Edit Settings] を選択します。
[Virtual Machine Properties] ウィンドウが開きます。図 14-14 を参照してください。
図 14-14 [Virtual Machine Properties] ウィンドウ
ステップ 18 [Hardware / Summary] ペインで、[Network adapter 1] を選択します。
ステップ 19 [Hardware / Summary] ペインで、[Connect at power on] チェックボックスをオフにします。
ステップ 20 [Hardware / Summary] ペインで、[Network adapter 2] を選択します。
ステップ 21 [Device Status] 領域で、[Connect at power on] チェックボックスをオフにします。
[Power On] ウィンドウが開きます。図 14-15 を参照してください。
ステップ 23 新たに配置した VSM を右クリックします。
ステップ 24 [Power] > [Power On] を選択します。
古い設定の削除
手順
ステップ 1 新たに配置した VSM の仮想マシンのコンソールを起動します。
ステップ 2 次のコマンドを入力して、プライマリに冗長ロールを設定します。
ステップ 3 次のコマンドを入力して、実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーします。
ステップ 4 次のコマンドを入力して、スタートアップ コンフィギュレーションを削除します。
ステップ 5 次のコマンドを入力して、プライマリ VSM とセカンダリ VSM をリブートします。
VSM のバックアップ コンフィギュレーションの復元
ここでは、VSM のバックアップ コンフィギュレーションを復元する方法について説明します。

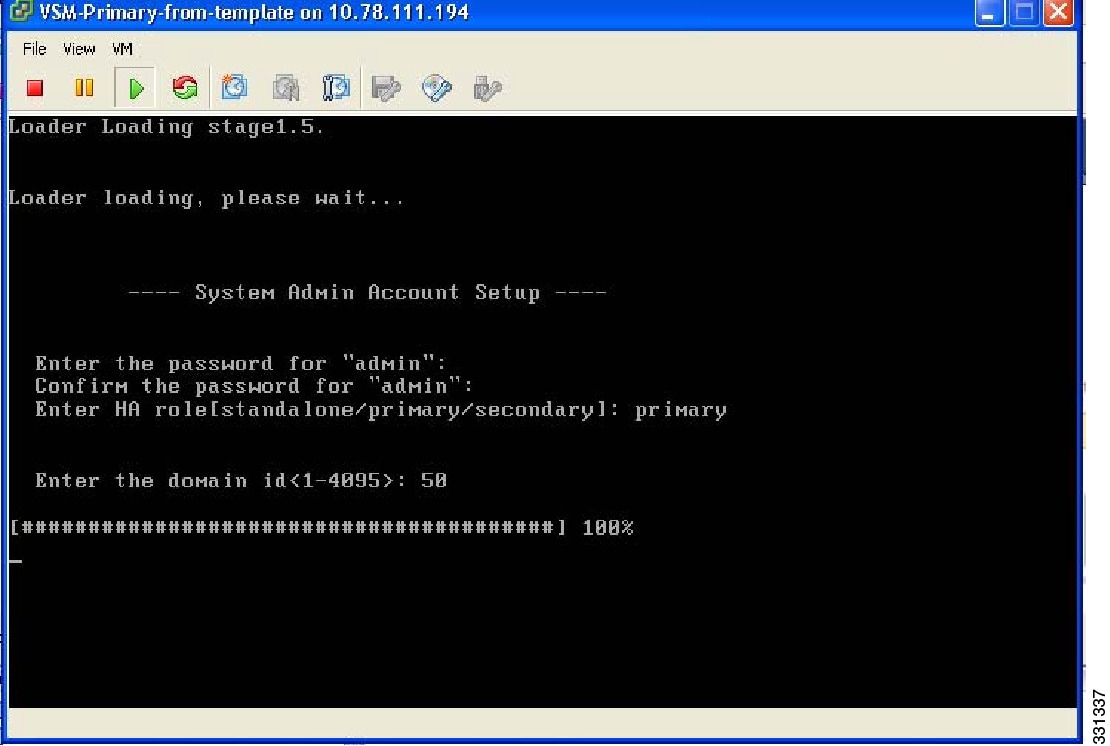

ステップ 1 VSM をリブートすると、[System Admin Account Setup] ウィンドウが開きます。図 14-16 を参照してください。
図 14-16 [System Admin Account Setup] ウィンドウ
---- System Admin Account Setup ----
Enter the password for "admin":
Confirm the password for "admin":
ロールを指定しない場合は、スタンドアロン ロールがデフォルトで割り当てられます。
Enter HA role[standalone/primary/secondary]: primary
[#########################################] 100%
ステップ 5 基本設定ダイアログボックスを開始するように求められたら、yes を入力します。
Would you like to enter the basic configuration dialog (yes/no): yes
ステップ 6 別のログイン アカウントを作成するように求められたら、no を入力します。.
Create another login account (yes/no) [n]: no
ステップ 7 読み取り専用の SNMP コミュニティ ストリングを設定するように求められたら、no を入力します。
Configure read-only SNMP community string (yes/no) [n]: no
ステップ 8 読み取り/書き込みの SNMP コミュニティ ストリングを設定するように求められたら、no を入力します。
Configure read-write SNMP community string (yes/no) [n]: no
ステップ 10 アウトオブバンド管理を設定するように求められたら、yes を入力し、mgmt0 IPv4 アドレスとサブネット マスクを入力します。
Continue with Out-of-band (mgmt0) management configuration? [yes/no] [y]: yes
Mgmt0 IPv4 address: 172.28.15.152Mgmt0 IPv4 netmask: 255.255.255.0
ステップ 11 デフォルト ゲートウェイを設定するように求められたら、no を入力します。
Configure the default-gateway: (yes/no) [y]: no
ステップ 12 Telnet サービスをイネーブルにするように求められたら、yes を入力します。
Enable the telnet service? (yes/no) [y]: yes
ステップ 13 SSH サービスをイネーブルにするように求められたら、yes を入力して、キー タイプとキー ビット数を入力します。
詳細については、『 Cisco Nexus 1000V Security Configuration Guide, Release 4.2(1)SV1(5.1) 』を参照してください。
Enable the ssh service? (yes/no) [y]: yes
Type of ssh key you would like to generate (dsa/rsa) : rsa
Number of key bits <768-2048> : 1024
ステップ 14 HTTP サーバをイネーブルにするように求められたら、yes を入力します。
Enable the http-server? (yes/no) yes
ステップ 15 NTP サーバを設定するように求められたら、no を入力します。
Configure NTP server? (yes/no) [n]: no
ステップ 16 VEM 機能レベルを設定するように求められたら、no を入力します。
ステップ 17 設定を編集するかどうか尋ねられたら、no を入力します。
Would you like to edit the configuration? (yes/no) [n]: no
ステップ 18 この設定を使用し、保存するように求められたら、yes を入力します。
Use this configuration and save it? (yes/no) [y]: yes
ステップ 19 vSphere Client で、VSM を右クリックし、[Edit Settings] を選択します。

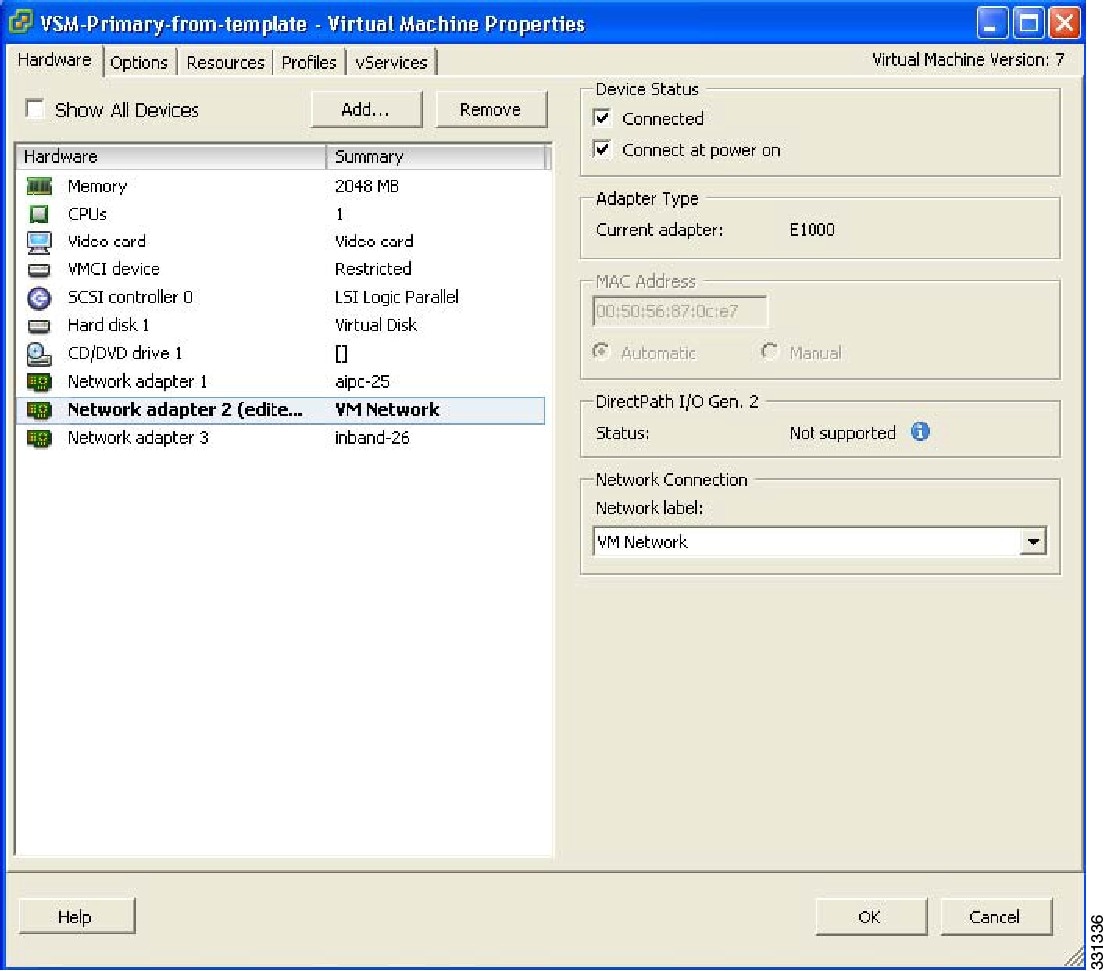

[VSM Virtual Machine Properties] ウィンドウが開きます。図 14-17 を参照してください。
図 14-17 [VSM Virtual Machine Properties] ウィンドウ
ステップ 20 [Hardware / Summary] ペインで、[Network adapter 2] を選択します。
ステップ 21 [Connect at power on] チェックボックスをオンにします。
ステップ 23 次のコマンドを入力して、VSM のブートフラッシュにバックアップ コンフィギュレーションをコピーします。
ステップ 24 次のコマンドを入力して、実行コンフィギュレーションにバックアップ コンフィギュレーションをコピーします。
（注） 構文エラーが表示されることがあります。構文エラーは無視できます。

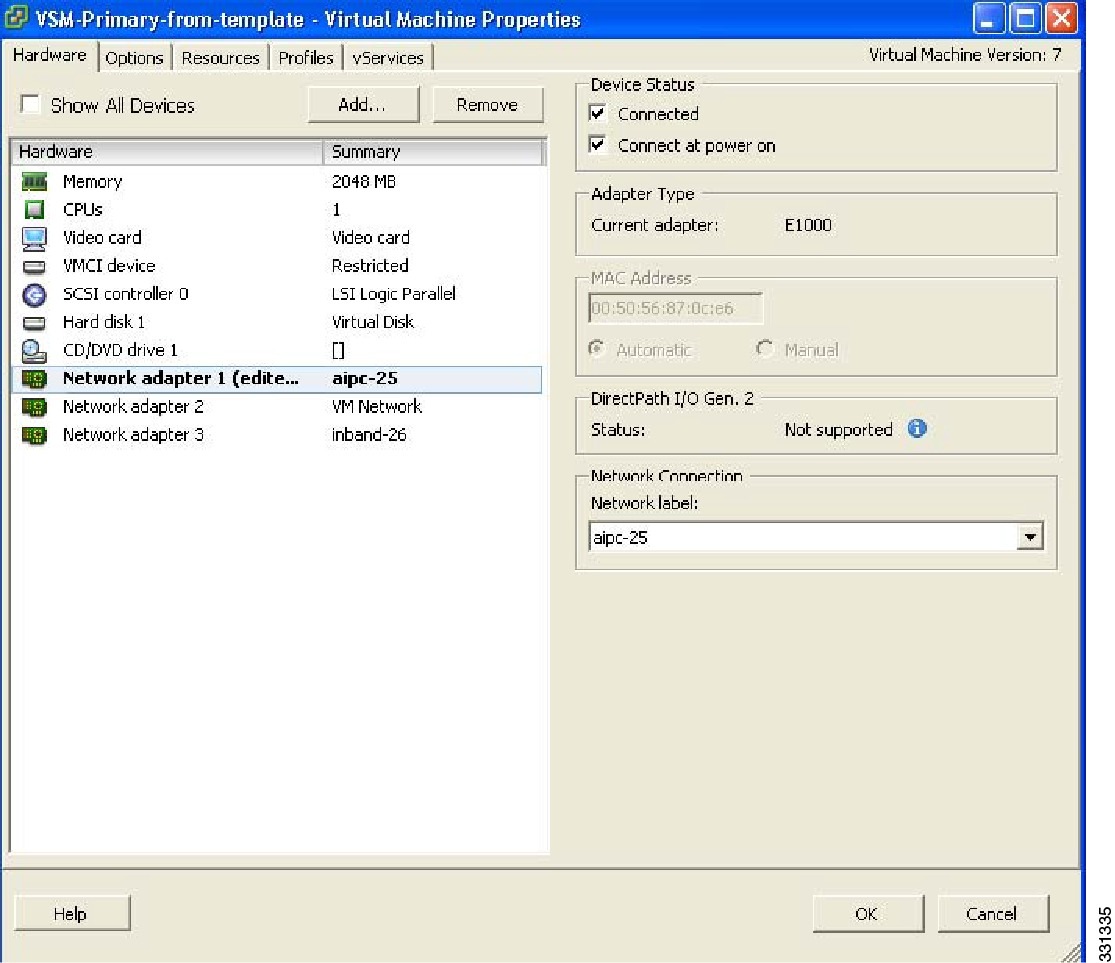

図 14-18 [Virtual Machine Properties] ウィンドウ
ステップ 25 [Hardware / Summary] ペインで、[Network adapter 1] を選択します。
ステップ 26 [Device Status] 領域で、[Connect at power on] チェックボックスをオンにします。
ステップ 27 次のコマンドを入力して、VEM が VSM に接続されていることを確認します。
ステップ 28 すべての VEM を接続した後で、次のコマンドを入力して、実行コンフィギュレーションにバックアップ コンフィギュレーションをコピーします。
（注） このステップは、イーサネット インターフェイスにインターフェイス コンフィギュレーション モードで直接機能が設定されている場合や、ERSPAN/NFM のような機能がある場合に、実行する必要があります。
ステップ 29 次のコマンドを入力して、実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーします。
ステップ 30 OVA/OVF ファイルを使用してスタンバイ VSM を作成し、HA ペアを形成します。『 Cisco Nexus 1000V Installation and Upgrade Guide, Release 4.2(1)SV1(5.1) 』の「Installing the Software from an OVA or OVF Image」を参照してください。
• Release 4.2(1)SV1(4) 以降のリリースでは、VMware vSphere Client から OVF テンプレートを展開し、[Configuration] ドロップダウン リストから [Nexus 1000V Secondary] を選択します。
• Release 4.0(4)SV1(2) ～ Release 4.0(4)SV1(3d) では、[Configuration] ドロップダウン リストから [Manual Install of Nexus 1000V] を選択し、VSM の [System Admin Setup] にセカンダリの HA ロールを割り当てます。
