Cisco Nexus Cloud Services Platform ソフトウェア コンフィギュレーション ガイド リリース 4.2(1)SP1(6.2)

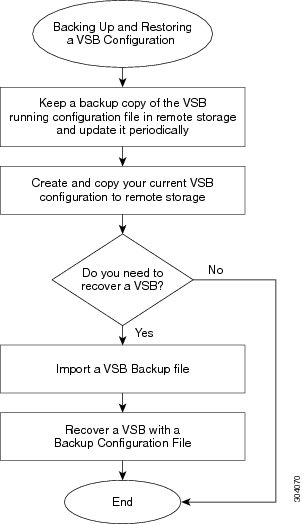

ステップ 1

dir bootflash:export-import

Example:

switch# dir bootflash:export-import

DOCS-CPPA# dir export-import

Usage for bootflash://sup-local

496164864 bytes used

3495215104 bytes free

3991379968 bytes total

switch#

ディレクトリが空であることを確認するため、export-import ディレクトリの内容を表示します。

このディレクトリに何かある場合は、続行する前に次の手順を使用して削除する必要があります。

ステップ 2

delete bootflash:export-import foldername

Example:

switch-1(config-vsb-config)# delete bootflash:/export-import/1/*.*

switch-1(config-vsb-config)# delete bootflash:/export-import/1

switch-1(config-vsb-config)#

（任意）エクスポート用に作成された VSB の圧縮された tar ファイルおよびフォルダを削除します。

ステップ 3

configure terminal

Example:

switch-1# configure terminal

switch-1(config)#

グローバル コンフィギュレーション モードを開始します。

ステップ 4

virtual-service-blade name

Example:

switch-1(config)# virtual-service-blade vsm-1

switch-1(config-vsb-config)#

指定された仮想サービス ブレードのコンフィギュレーション モードを開始します。

ステップ 5

shutdown [primary | secondary]

Example:

switch-1(config-vsb-config)# shutdown secondary

switch-1(config-vsb-config)#

エクスポートする VSB をシャット ダウンします。

Cisco Nexus Cloud Services Platform の冗長ペアがある場合、プライマリまたはセカンダリのどちらをシャット ダウンするのか指定する必要があります。

ステップ 6

show virtual-service-blade summary

（任意）確認のために仮想サービス ブレードの設定を表示します。

Example:

switch-1(config-vsb-config)# show virtual-service-blade summary

-------------------------------------------------------------------------------

Name Role State Nexus1010-Module

-------------------------------------------------------------------------------

VSM1 PRIMARY VSB POWERED ON Nexus1010-PRIMARY

VSM1 SECONDARY VSB POWERED OFF Nexus1010-SECONDARY

ステップ 7

export [primary | secondary]

Example:

switch-1(config-vsb-config)# export secondary

Note: export started..

Note: please be patient..

Note: please be patient..

Note: please be patient..

Note: export completed...switch-1(config-vsb-config)#

Example:

switch-1(config-vsb-config)# export primary

ERROR: Please clean export-import directory first, then proceed.

switch-1(config-vsb-config)#

Example:

switch-1(config-vsb-config)# export secondary

ERROR: Cannot export active virtual-service-blade, please shut and retry.

VSB の圧縮された tar イメージを含むエクスポートされた VSB のスロット ID という名前のディレクトリが作成されます。

Cisco Nexus Cloud Services Platform の冗長ペアからエクスポートする場合、プライマリまたはセカンダリのどちらからエクスポートするのかを指定する必要があります。

ステップ 8

dir bootflash:export-import

Example:

switch-1(config-vsb-config)# dir bootflash:export-import

4096 Sep 08 19:12:52 2011 1/

Usage for bootflash://sup-local

310870016 bytes used

3680509952 bytes free

3991379968 bytes total

確認のため、VSB の圧縮された tar イメージがあるフォルダのディレクトリ名を含む、bootflash: export-import ディレクトリの内容を表示します。

ステップ 9

no shutdown [primary | secondary]

Example:

switch-1(config-vsb-config)# no shutdown secondary

switch-1(config-vsb-config)#

エクスポート用のファイルの作成時に電源をオフにした VSB の電源をオンにします。

Cisco Nexus Cloud Services Platform の冗長ペアがある場合、プライマリまたはセカンダリを指定する必要があります。

ステップ 10

show virtual-service-blade summary

確認のために VSB の設定を表示します。

Example:

switch-1(config-vsb-config)# show virtual-service-blade summary

-------------------------------------------------------------------------------

Name Role State Nexus1010-Module

-------------------------------------------------------------------------------

VSM1 PRIMARY VSB POWERED ON Nexus1010-PRIMARY

VSM1 SECONDARY VSB POWERED ON Nexus1010-SECONDARY

ステップ 11

dir bootflash:export-import
/ directory-name

Example:

switch-1(config-vsb-config)# dir bootflash:export-import/1

279955021 Sep 08 19:13:21 2011 Vdisk1.img.tar.00

Usage for bootflash://sup-local

310870016 bytes used

3680509952 bytes free

3991379968 bytes total

VSB の圧縮された tar イメージのファイル名を含む、Cisco Nexus Cloud Services Platform のエクスポート フォルダの内容を表示します。

ステップ 1

copy bootflash:export-import
/ folder-name / filename ftp:

Example:

switch# copy bootflash:export-import/1/Vdisk1.img.tar.00 ftp:

Enter vrf (If no input, current vrf 'default' is considered):

Enter hostname for the ftp server: 10.78.109.51

Enter username: administrator

Password:

***** Transfer of file Completed Successfully *****

switch#

Cisco Nexus Cloud Services Platform の export-import フォルダからリモート ストレージ位置へ VSB イメージをコピーします。

ステップ 2

delete bootflash:export-import foldername

Example:

switch# delete bootflash:/export-import/1/Vdisk1.img.tar.00

switch# delete bootflash:/export-import/1

switch#

エクスポート用に作成された VSB の圧縮された tar ファイルおよびフォルダを削除します。

ステップ 3

dir

Example:

switch# dir

switch#

確認のため export-import ディレクトリの内容を表示します。

ステップ 1

dir bootflash:export-import

Example:

switch# dir bootflash export-import

DOCS-CPPA# dir export-import

Usage for bootflash://sup-local

496164864 bytes used

3495215104 bytes free

3991379968 bytes total

switch#

ディレクトリが空であることを確認するため、export-import ディレクトリの内容を表示します。

このディレクトリに何かある場合は、続行する前に次の手順を使用して削除する必要があります。

ステップ 2

(Optional) delete bootflash:export-import foldername

Example:

switch-1(config-vsb-config)# delete Vdisk1.img.tar.00

switch-1(config-vsb-config)#

（任意）エクスポート用に作成された VSB の圧縮された tar ファイルおよびフォルダを削除します。

ステップ 3

copy ftp: filename bootflash:export-import

Example:

switch# copy ftp:Vdisk1.img.tar.00 bootflash:export-import

Enter vrf (If no input, current vrf 'default' is considered):

Enter hostname for the ftp server: 10.78.109.51

Enter username: administrator

Password:

***** Transfer of file Completed Successfully *****

リモート ストレージ位置からエクスポートしたイメージ ファイルを、bootflash: リポジトリの Cisco Nexus Cloud Services Platform export-import フォルダにコピーします。

• filename 引数は、エクスポート ファイルの名前です。複数のファイルが作成される可能性があります。その場合は、これらのファイルを export-import ディレクトリにコピーし、import コマンドの最初のファイル名だけを使用してください。番号を設定する目的でファイルのサフィックスを変更しないでください。1 つのファイルのプレフィックスを変更すると、すべてを変更しなければならなくなります。

ステップ 4

configure terminal

Example:

switch-1# configure terminal

switch-1(configure)#

グローバル コンフィギュレーション モードを開始します。

ステップ 5

virtual-service-blade name

Example:

switch-1(config)# virtual-service-blade vsm-5

switch-1(config-vsb-config)#

指定された仮想サービス ブレードのコンフィギュレーション モードを開始します。

ステップ 6

import primary filename

Example:

switch-1(config-vsb-config)# import primary Vdisk1.img.tar.00

Note: import started..

Note: please be patient..

Note: Import cli returns check VSB status for completion

switch-1(config-vsb-config)#

プライマリ VSB の電源をオフにし、指定された VSB コンフィギュレーション ファイルをインポートし、次に export-import フォルダからコンフィギュレーション ファイルを削除します。

• fiename 引数は、リモート サーバから bootflash: リポジトリにコピーしたエクスポート ファイルの名前です。

ステップ 7

show virtual-service-blade summary

（任意）すべての VSB 設定の概要を Cisco VSG、VSM、または NAM などのタイプ名別に表示します。

プライマリ VSB の電源がオフであることを確認します。

ステップ 8

次の一連の作業を実行して、ネットワーク アップリンクを設定します。これらのタスクはネットワークのトポロジおよびアップリンク タイプに応じて異なる場合があります。

• アップリンク タイプの変更

• スタティック アップリンクからフレキシブル アップリンクへの移行

• フレキシブル アップリンクからスタティック アップリンクへの移行

• ポート チャネルの設定

• VSB インターフェイスへのアップリンクの割り当て

「ネットワーク アップリンク タイプの設定」の項に示された手順によるネットワーク アップリンクの設定

ステップ 9

no shutdown primary filename

Example:

switch-1(config)# virtual-service-blade VSM1

switch-1(config)# no shutdown primary

switch-1(config)#

プライマリ VSB の電源投入およびプライマリ VSB 設定のインポート

• filename 引数は、 インポートされたプライマリ VSB の名前です。

Example:

switch-1(config-vsb-config)# show virtual-service-blade summary

-------------------------------------------------------------------------------

Name Role State Nexus1010-Module

-------------------------------------------------------------------------------

VSM1 PRIMARY VSB POWERED OFF Nexus1010-PRIMARY

VSM1 SECONDARY VSB POWERED ON Nexus1010-SECONDARY

ステップ 10

show virtual-service-blade name name

確認のために仮想サービス ブレードの情報を表示します。

コマンド出力で、制御および管理 VSB イーサネット インターフェイスを書き留めます。

Example:

switch-1(config-vsb-config)# show virtual-service-blade name VSM1

virtual-service-blade VSM1

Description:

Slot id: 1

Host Name:

Management IP:

VSB Type Name : VSM-1.1

vCPU: 1

Ramsize: 2048

Disksize: 3

Heartbeat: 0

HA Admin role: Primary

HA Oper role: NONE

Status: VSB POWERED OFF

Location: PRIMARY

SW version:

VsbEthernet1/1/1: control vlan: 1306 state: up

VsbEthernet1/1/2: management vlan: 1304 state: up

VsbEthernet1/1/3: packet vlan: 1307 state: up

Interface: internal vlan: NA state: up

HA Admin role: Secondary

HA Oper role: NONE

Status: VSB POWERED ON

Location: SECONDARY

SW version:

VSB Info:

switch-1(config-vsb-config)#

ステップ 11

copy running-config startup-config

Example:

switch-1(config-vsb-config)# copy running-config startup-config

リブート後に永続的な実行コンフィギュレーションを保存し、スタートアップ コンフィギュレーションにコピーして再起動します。

ソフトウェアの設定

『 Cisco Nexus Cloud Services Platform Software Installation and Upgrade Guide 』

VSB の設定

「仮想サービス ブレードの設定」

Cisco Nexus Cloud Services Platform のインストール

『 Cisco Nexus Cloud Services Platform Hardware Installation Guide 』

Cisco Nexus Cloud Services Platform のすべてのコマンドのコマンド構文、コマンド モード、コマンド履歴、デフォルト値、使用上の注意、および例

『Cisco Nexus Cloud Services Platform Command Reference 』
