スイッチ上の 10/100/1000 イーサネット ポートには RJ-45 コネクタを使用します。図 36にピン割り当てを示します。
図 37に、SFP モジュール スロットで使用される LC 型コネクタを示します。これは、光ファイバ ケーブル コネクタです。
警告: 接続されていない光ファイバケーブルやコネクタからは目に見えないレーザー光が放射されている可能性があります。レーザー光を直視したり、光学機器を使用して直接見たりしないでください。ステートメント 1051
スイッチには、USB 5 ピン ミニタイプ B ポート(図 38を参照)と RJ-45(RS-232)コンソール ポートの 2 個のコンソール ポートが用意されています。
USB コンソール ポートには、図 39に示す USB タイプ A から 5 ピン Mini タイプ B へのケーブルを使用します。USB タイプ A から USB Mini タイプ B へのケーブルは提供されません。このケーブルを含むアクセサリ キットを注文できます。
注: Linux を実行している場合は、 Screen ではなく Minicom を使用して USB コンソールにアクセスします。
図 39 USB タイプ A から USB 5 ピン Mini タイプ B へのケーブル
RJ-45 コンソール ポートでは 8 ピン RJ-45 コネクタを使用します。付属の RJ-45/DB-9 アダプタ ケーブルは、スイッチのコンソール ポートとコンソール PC の接続に使用します。スイッチのコンソール ポートを端末に接続する場合は、RJ-45/DB-25 メス DTE アダプタが必要です。このアダプタが入ったキット(部品番号:ACS-DSBUASYN=)を発注してください。コンソール ポートおよびアダプタのピン割り当てについては、コンソール ポートを参照してください。

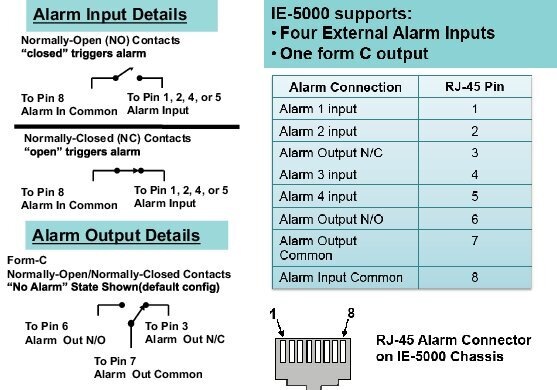

アラーム ポートには RJ-45 コネクタが使用されています。詳細については、アラーム ポートを参照してください。アラーム電力定格の詳細については、アラーム電力定格を参照してください。
各ポートはケーブルの両端の波長仕様が一致している必要があります。また、通信の信頼性を高めるため、ケーブル長は制限値を超えないものとします。
SFP/SFP+ モジュールおよびケーブルの詳細については、 トランシーバ モジュール を参照してください。
コンソール ポートでは 8 ピン RJ-45 コネクタを使用します。コンソール ケーブルを注文しなかった場合は、RJ-45/DB-9 アダプタ ケーブルでスイッチのコンソール ポートと PC のコンソール ポートを接続する必要があります。スイッチのコンソール ポートを端末に接続する場合は、RJ-45/DB-25 メス DTE アダプタが必要です。アダプタは発注できます(部品番号 ACS-DSBUASYN=)。
表 11に、コンソール ポート、RJ-45/DB-9 アダプタ ケーブル、およびコンソール装置のピン割り当てを示します。
ポート(DTE) |
ターミナル アダプタ |
デバイス |
---|---|---|
|
|
|
注: RJ-45/DB-25 メス DTE アダプタは、スイッチの付属品ではありません。このアダプタはシスコに発注できます(部品番号 ACS-DSBUASYN=)。
コンソール ポート(DTE) |
ア ダプタ |
デバイス |
---|---|---|
|
|
|
