Cisco TelePresence Touch 12 ユーザ ガイド

会議コントロール ボタンのクイック リファレンス

表 3-1 は、アクティブな会議中に表示される会議コントロールのボタンについての記載です。選択したボタンは青色で表示されます。

表 3-1 Cisco TelePresence Touch 12 の会議コントロール ボタン

ボタン	機能
Call Duration	[Call Duration] ウィンドウは、アクティブな会議のホームページとして機能します。画面上のカウンタに、現在の会議での Cisco TelePresence Touch 12 の使用時間が表示されます。
Participants   Audio Indicator	タップして、すべてのスケジュールされた会議、マルチポイント コール、および音声アドインを使用した未スケジュールのポイントツーポイント コールの参加者のリストを確認します。音声アドインを使用しないポイントツーポイント コールには参加者リストは表示されません。 ヒント リストのロードには少し時間がかかることがあります。 ローカル エンドポイントが音声専用の場合、Audio Indicator（選択不可）も表示されます。 コール参加者の管理を参照してください。
Call-In Information	タップして、電話番号と会議番号、Cisco WebEx URL（会議で使用可能な場合）などの会議の情報を表示します。 [Meeting Information] 画面を参照してください。
Touch Tones	タップして、Dual Tone Multi-Frequency（DTMF）トーンを送信するためのキーパッドを表示します。 タッチトーンの送信を参照してください。
Settings	マルチポイント会議用の会議コントロール オプションです。アクセス オプションには次のものがあります。 • View Control • Meeting Access • Meeting Timing（会議延長オプション） ヒント これらのオプションがシステムに設定されていない場合、[Settings] ボタンは表示されません。 会議設定の管理を参照してください。
Meeting Security	このアイコンは、会議がセキュリティで保護されているかいないかを示します。対応するアイコンもメイン ディスプレイに表示されます。
Cisco WebEx	このアイコンは、会議出席者が Cisco WebEx を使用して会議に参加していることを示します。複数の Cisco WebEx 参加者は、参加者リスト内では 1 つの参加者エントリで表されます。

コール参加者の管理

会議に加えた音声専用のエンドポイントをドロップする、またはマルチポイントのビデオ参加者をドロップする手順は、次のとおりです。

ステップ 1 [Participants] ボタンをタップして、参加者リストを表示します。

ステップ 2 音声参加者またはビデオ参加者のエントリをタップして、その参加者の 連絡先カードを表示します（図 3-1 を参照）。

ステップ 3 [Remove] ボタンをタップして、選択した参加者をドロップします。

図 3-1 参加者の削除

ステップ 4 [Call Duration] ボタンをタップして、[Participants] ウィンドウからデフォルトの会議画面に戻るか、または別の会議ボタンをタップします。

[Meeting Information] 画面

スケジュールされた会議に関する情報を表示する手順は、次のとおりです。

ステップ 1 [Meeting Information] ボタンをタップします。

会議の詳細が表示されます（図 3-2 を参照）。

図 3-2 [Meeting Information] ウィンドウ

ステップ 2 [Call Duration] ボタンをタップして、[Meeting Information] ウィンドウからデフォルトの会議画面に戻るか、または別の会議ボタンをタップします。

タッチトーンの送信

DTMF タッチトーンを送信する手順は、次のとおりです。

ステップ 1 [Touch Tones] ボタンをタップします。

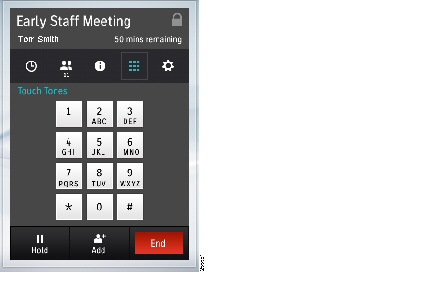

ステップ 2 表示されるキーパッドで自分のタッチトーンをタップします（図 3-3 を参照）。

図 3-3 キーパッドの [Touch Tones]

ステップ 3 目的のトーンを入力し終えたら、[Call Duration] ボタンをタップしてキーパッドからデフォルトの会議画面に戻るか、または別の会議ボタンをタップします。

会議設定の管理

会議設定を管理する手順は、次のとおりです。

ステップ 1 [Settings] ボタンをタップします。

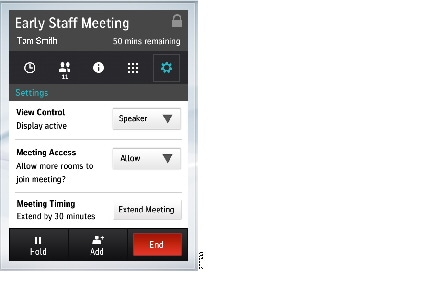

[Settings] 画面が表示されます（図 3-4 を参照）。この画面では、会議の次の点を管理できます。

• 「ビューのコントロール」

• 「会議へのアクセス」

• 「会議の延長」

図 3-4 会議コントロールの [Settings] 画面

ステップ 2 変更を終えたら、[Call Duration] ボタンをタップして [Settings] ウィンドウからデフォルトの会議画面に戻るか、または別の会議ボタンをタップします。

ビューのコントロール

[View Control] は、マルチポイント コール時に 3 スクリーン システムにのみ表示されます。メニューから次のオプションを選択できます。

• [Speaker]：誰かが話し始めたとき、3 スクリーン ルームにいるアクティブ スピーカのスイッチだけがオンになります。

• [Room]：誰かが話し始めたとき、3 スクリーン ルームの 3 つ セグメントのスイッチがすべてオンになります。

ユーザの設定は自動的に実装され、現在のコールの間保存されます。会議が終了すると元の設定に戻ります。

会議へのアクセス

このオプションはマルチポイント会議にのみ表示され、会議に部屋を追加できます。メニューから次のオプションを選択できます。

• [Allow]：他のエンドポイントが会議に加わるのを許可します。

• [Block]：他のエンドポイントが会議に加わるのを阻止します。

ユーザの設定は自動的に実装され、現在のコールの間保存されます。会議が終了すると元の設定に戻ります。

会議の延長

スケジュールされた会議を延長するためのオプションが表示される場合があります。図 3-5 は、スケジュールされた会議の最後に表示される Meeting Ending 通知を示しています。会議の延長を要求する手順は、次のとおりです。

ステップ 1 [Notices] ダイアログで [Extend] をタップして、[Settings] ウィンドウを開きます（図 3-6 を参照）。

図 3-5 会議の延長通知

ステップ 2 [Settings] ウィンドウで、[Extend Meeting] ボタンをタップします。

Cisco TelePresence Touch 12 に、「Meeting has been extended」という確認メッセージが表示されます。ユーザの設定は自動的に実装され、現在のコールの間保存されます。これで、会議インスタンスに会議が延長されたことが示されます（図 3-6 を参照）。

図 3-6 会議を 30 分延長済み

ヒント 会議を延長できる時間は、管理者によって設定されます。

許容されるリソースの最大数がすでにシステムで使用されている場合、会議の要求は認められないことがあります。次のメッセージが表示されます。「Meeting not extended.System is currently at maximum number of callers」

コール中のカレンダーの確認

会議のカレンダーを確認します（図 3-7 を参照）。

図 3-7 コール中のカレンダーの確認

コール中の [Settings] と [Call Status] の確認

「Cisco TelePresence Touch 12 のシステム ステータスとトラブルシューティングのヒント」の「システム ステータスの確認」を参照してください。

アクティブな会議への音声コールの追加

音声コールは、次の 2 つの方法のいずれかで追加できます。

• 「会議のウィンドウの [Add] ボタンを使用」

• 「ボタン バーの [Call] ボタンを使用」

会議のウィンドウの [Add] ボタンを使用

会議中に新たな音声発信者を追加する手順は、次のとおりです。

ステップ 1 [Add] ボタンをタップします（図 3-8 を参照）。

図 3-8 音声参加者の追加

キーパッドが表示され、現在の会議が最小化されます。

ステップ 2 表示されるキーパッドで、ダイヤルする番号をタップします。システムが番号をダイヤルしている間、現在の会議は保留状態になります（図 3-9 を参照）。

図 3-9 音声参加者の追加：番号をダイヤル中

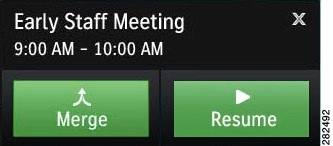

ステップ 3 新しいコールが正常に接続されたら、現在の会議の会議コンテキスト カードで [Merge] ボタンをタップして、そのコールを現在の会議にマージします（図 3-10 を参照）。

図 3-10 音声参加者のマージ

ステップ 4 [Resume] をタップして自分の会議に戻ります。

ボタン バーの [Call] ボタンを使用

会議中に新たな音声発信者を追加する手順は、次のとおりです。

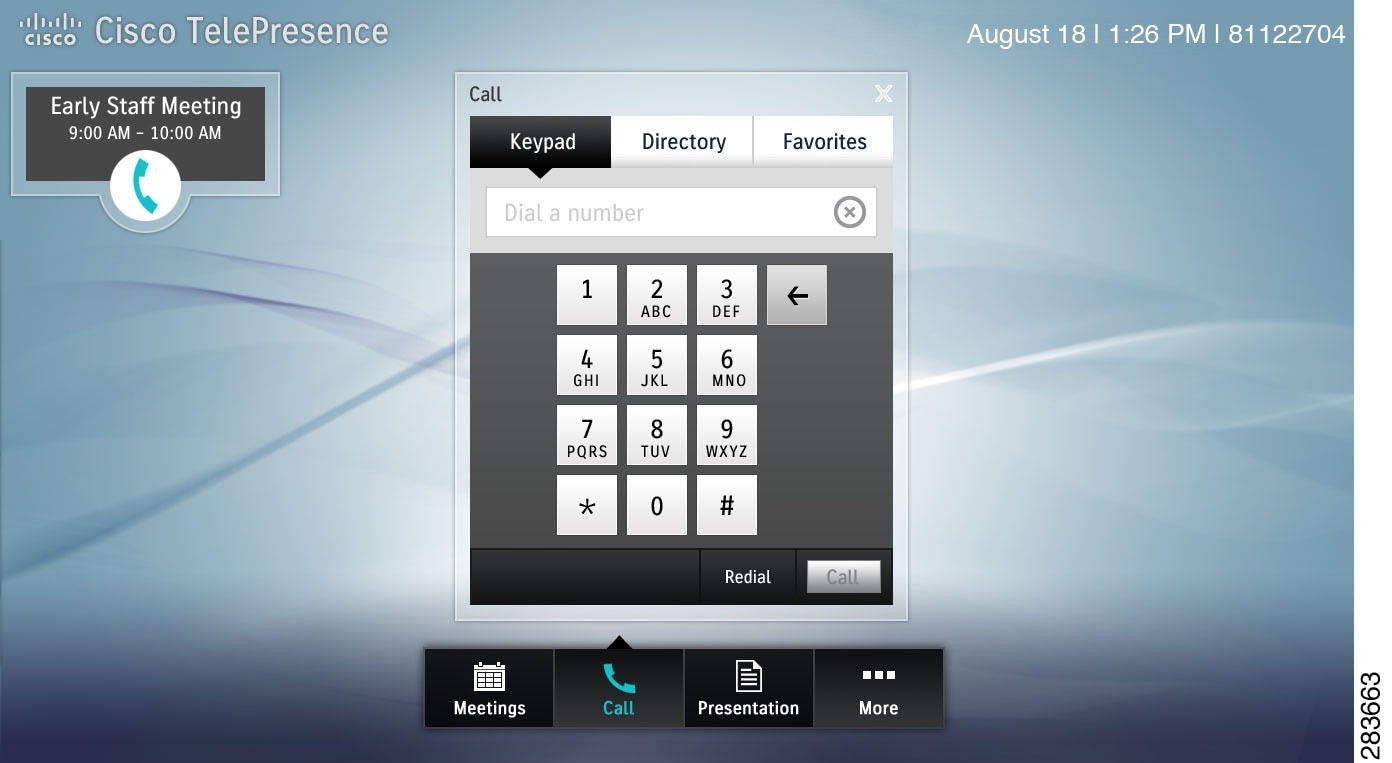

ステップ 1 プライマリ ボタン バーの [Call] ボタンをタップします（図 3-9 を参照）。

図 3-11 [Call] ボタンからの音声参加者の追加

ステップ 2 表示されるキーパッドでダイヤルする番号を入力して、[Call] をタップします。システムが番号をダイヤルしている間、現在の会議は保留状態になり、左上に最小化して表示されます。

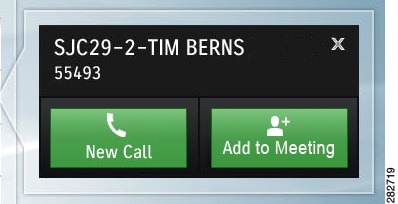

ステップ 3 その人物の 連絡先カードで [New Call] をタップします。このコールを現在の会議にマージする準備をします。

図 3-12 [New Call] ボタン

ヒント ボタン バーから Call アプリケーションが開かれると、[New Call] ボタンが緑色で強調表示されます。現在のコールは保留状態になり、選択した連絡先との新しいコールがただちに開始されます。[In Call] ウィンドウの [Add] ボタンを使用して Call アプリケーションを開くと、[Add to Meeting] ボタンが緑色で強調表示されます。現在のコールは保留状態になり、新しいコールが音声専用として開始されます。そのコールは、後で現在のコールにマージすることができます。

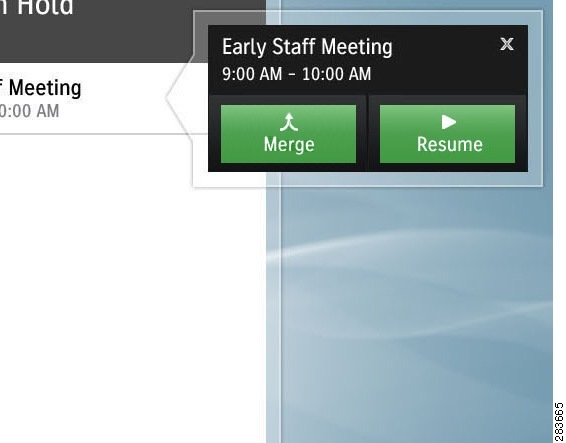

ステップ 4 現在の会議の会議コンテキスト カードで [Merge] ボタンをタップして、新しいコールを現在の会議にマージします（図 3-13 を参照）。

図 3-13 音声参加者のマージ

ステップ 5 [Resume] をタップして自分の会議に戻ります（図 3-14 を参照）。

図 3-14 会議の保留解除

アクティブな会議への復帰

Cisco TelePresence Touch 12 の [Home] ボタンを押すことで、アクティブな会議にすぐに復帰できます（図 3-15 を参照）。アクティブ コール中でない場合は、[Home] ボタンを押すと、設定されているデフォルトの「ホーム」画面に戻ります。

図 3-15 Cisco TelePresence Touch 12 のコンソール：[Home] ボタン

ラップトップ共有の基本

ヒント ラップトップ画面の解像度は、忘れずに 1024 x 768 に設定してください。

ラップトップ上のプレゼンテーションを共有する手順は、次のとおりです。

ステップ 1 会議が始まったら、VGA ケーブルをラップトップに接続します。

ステップ 2 プライマリ ボタン バーで [Presentation] ボタンをタップします。

[Presentation] ウィンドウが表示され（図 3-16図 3-16）、ラップトップのディスプレイが会議に参加している全員と自動的に共有されます。これで、Presentation-in-Picture（PiP）制御を使用して、CTS メイン ディスプレイでのプレゼンテーションの配置とサイズを変更できます。 PiP 制御の使用方法を参照してください。

図 3-16 [Presentation] 画面：PiP 制御

PiP 制御の使用方法

PiP 制御は、プレゼンテーション デバイスが共有されている場合に、コール中にのみ使用できます。プレゼンテーションのビデオ信号がない場合、次のメッセージが表示されます。「Please make sure that a laptop computer or document camera is connected and sending a signal」

プレゼンテーションが共有されているときに PiP を使用する手順は、次のとおりです。

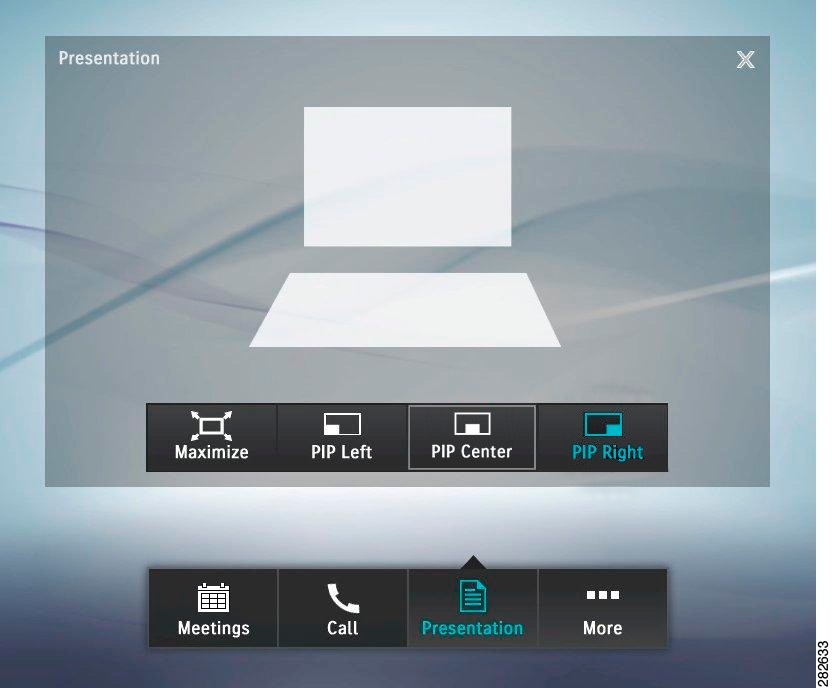

ステップ 1 [Left]、[Center]、[Right]、[ Minimize]、または [ Maximize] をタップして、PiP の配置とサイズを変更します（図 3-17 を参照）。

図 3-17 [Presentation] 画面：PiP 制御

図 3-18 は、CTS メイン画面の右側にある Presentation-in-Picture の例を示しています。

図 3-18 右側にある PiP

プレゼンテーション プライバシーの制御

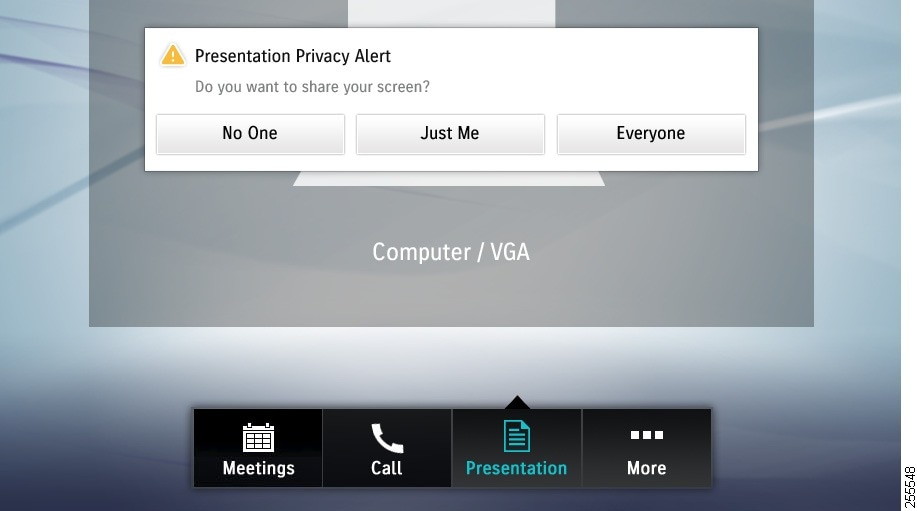

会議開始前に VGA ケーブルをラップトップに接続する、またはラップトップがまだ接続されている間に保留にしてから保留を解除すると、Presentation Privacy Alert が表示されます。タップして、[Presentation Privacy] 設定を選択します（ほとんどの CTS デバイスは図 3-19 を参照、CTS 500-32 のみ図 3-20 を参照）。

図 3-19 Presentation Privacy Alert：ほとんどの CTS デバイス

図 3-20 Presentation Privacy Alert：CTS 500-32

表 3-2 に、所有している CTS デバイスに応じて、プレゼンテーション プライバシーを制御するために使用できるボタンについて記載されています。

表 3-2 Cisco TelePresence Touch 12 PiP 制御ボタン

PiP ボタン	機能
	CTS 500-32 のみ：共有を [No One] に変更します。アクティブ プレゼンテーション中の [Hide] ボタンのアベイラビリティの例については図 3-21 を参照してください。
	CTS 500-32 のみ：会議全体でプレゼンテーションを共有します。アクティブ プレゼンテーション中の [Share] ボタンのアベイラビリティの例については図 3-22 を参照してください。
	CTS 500-32 のみ：共有を [No One] に変更します。
	CTS 500-32 のみ：共有を [Just Me] に変更します。

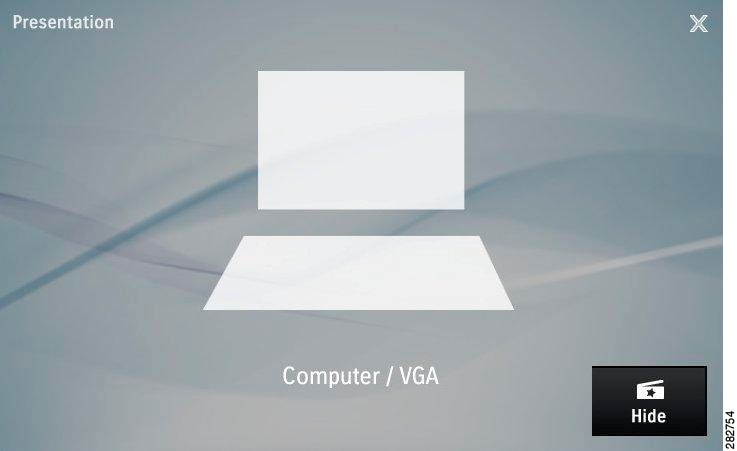

図 3-21 CTS 500-32 の [Hide] ボタン

図 3-22 CTS 500-32 の [Share] ボタン

コール中でないときのプレゼンテーションの表示

アクティブなビデオ コールがない場合、ラップトップを VGA または DVI ポートに接続してプレゼンテーションをローカルに共有できます。コンピュータのディスプレイは、システムの外部データ ディスプレイ（ある場合）、または CTS のメイン ディスプレイ画面に自動的に投影されます。[Share] および [Hide] オプションが表示されます（図 3-21 および図 3-22 を参照）。

複数プレゼンテーションとの共有オプション

プレゼンテーションに使用できるビデオ ストリームが複数ある場合は、共有する接続済みのデバイスを [Presentation] ウィンドウから選択します。

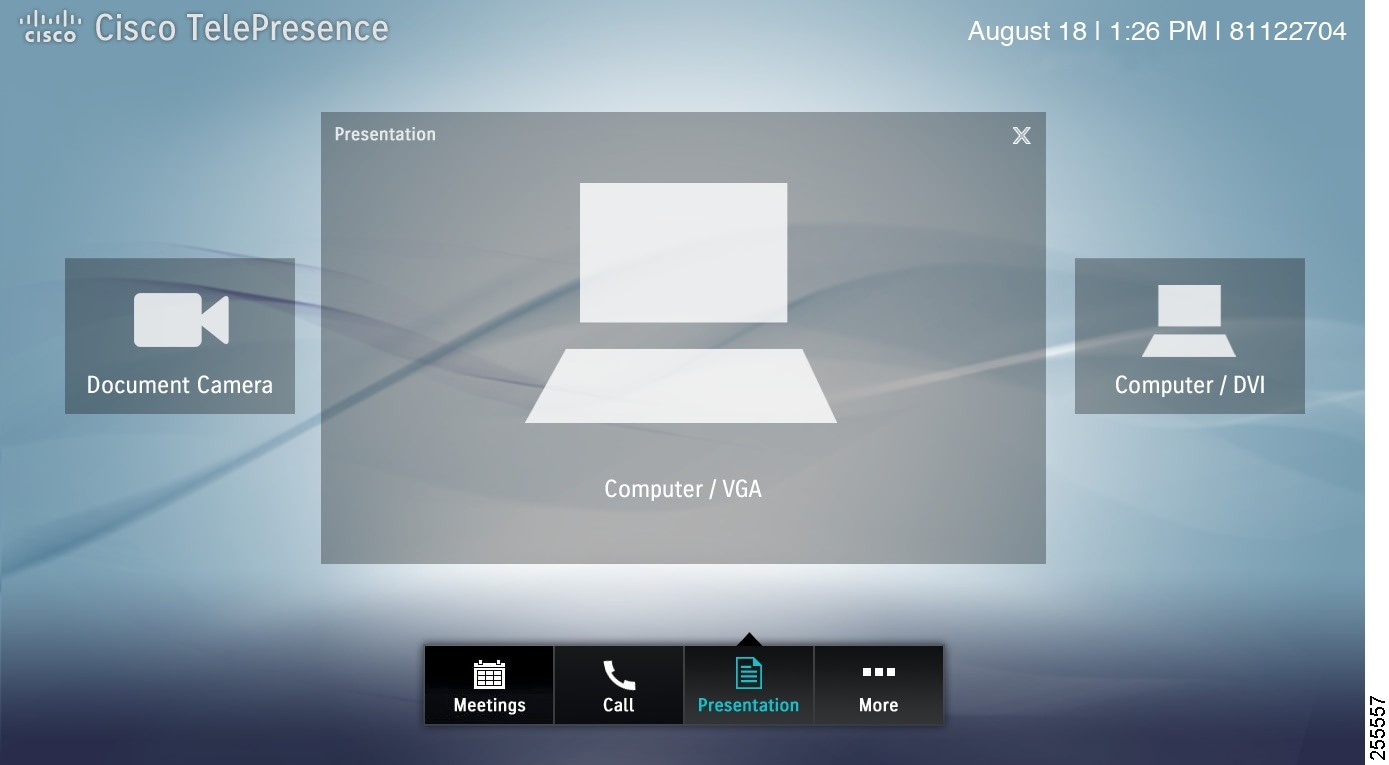

ステップ 1 プライマリ ボタン バーで [Presentation] ボタンをタップします。[Presentation] ウィンドウが表示されます（図 3-23 を参照）。

図 3-23 [Presentation] 画面

ステップ 2 [Document Camera] または [Computer / DVI] プレゼンテーション イメージをタップして開始します。

ドキュメント カメラを使用した共有 に進みます。

ラップトップ共有の基本 に戻ります。

ドキュメント カメラを使用した共有

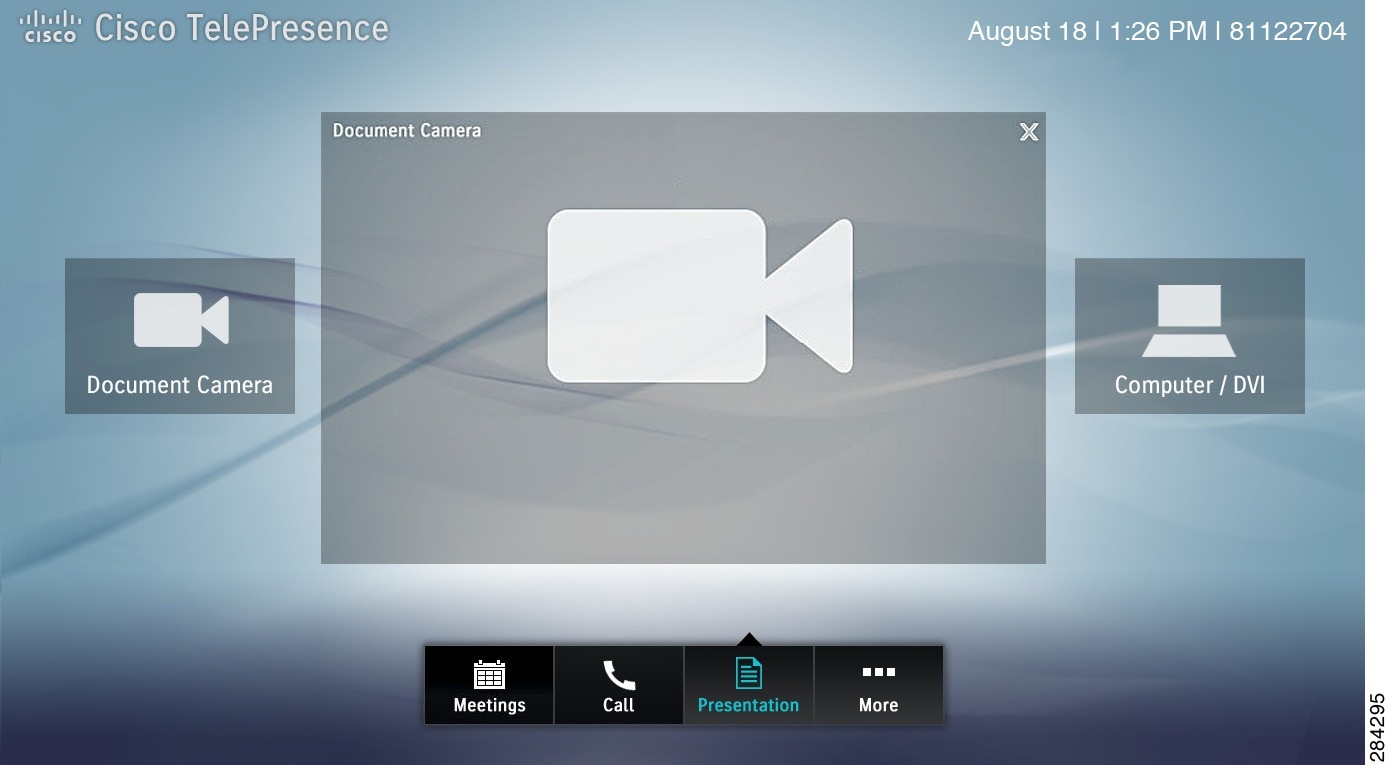

ステップ 1 図 3-23 で [Document Camera] イメージをタップした場合、[Document Camera] 画面が表示されます（図 3-24 を参照）。ステップ 3 に進みます。

図 3-24 [Document Camera] 画面

ステップ 2 ドキュメント カメラは、次の手順を実行して開始することもできます。

a. プライマリ ボタン バーの [More] ボタンをタップします。

b. セカンダリ ボタン バーで [Doc Cam] ボタンをタップして、ドキュメント カメラ アプリケーションを起動します。

ヒント システムにドキュメント カメラが設定されていない場合、[Doc Cam] ボタンは ボタン バーに表示されません。

ステップ 3 [Document Camera] コントロール画面が表示されます（図 3-25 を参照）。

図 3-25 [Document Camera] コントロール

ステップ 4 [Power On] ボタンをタップすると、共有が自動的に開始されます。アクティブな会議がない場合、画像がローカルで表示されます。 コール中でないときのプレゼンテーションの表示を参照してください。

ステップ 5 ドキュメント カメラの電源が入っている場合、表示されるボタンを使用して、[Zoom]、[Auto Focus]、および [Light]（ある場合）を制御できます。ドキュメント カメラの電源が入っていない場合、[Zoom]、[Auto Focus]、および [Light]（ある場合）ボタンは表示されません。

ヒント オートフォーカスは完了するまで自動的に実行されます。このプロセスは手動で停止できません。

ステップ 6 [Power Off] ボタンをタップして、ドキュメント カメラの電源を切ります。
