章のタイトル： Cisco Show and Share フェールオーバー コンフィギュレーション
Cisco Show and Share フェールオーバー コンフィギュレーション
この章では、Cisco Show and Share インストレーションでフェールオーバーを設定する方法について説明します。新規インストレーションおよび既存のインストレーションへのフェールオーバーの追加の両方を取り上げます。
•
「前提条件」
前提条件
フェールオーバーを設定するには、事前に次の要件を満たす必要があります。
• 「設定要件」
ライセンスの要件
フェールオーバー クラスタのライセンスを受ける場合は、プライマリ Cisco DMM アプライアンスに機能、作成者、フェールオーバーの各ライセンスをインストールする必要があります。セカンダリ アプライアンス ペアには、アプライアンスに付属の基本ライセンスのみが必要です。これらのアプライアンスは、フェールオーバー アクティブ化プロセスの中で、オプションの機能、デバイス、作成者の各ライセンスを継承します。
|
|
|
|---|---|
フェールオーバー コンフィギュレーションをアクティブ化するには、プライマリ Cisco DMM アプライアンスにフェールオーバー ライセンスをインストールしておく必要があります。フェールオーバーの設定はライセンスがなくても入力できますが、ライセンスをインストールするまでフェールオーバーをアクティブ化することはできません。ライセンスのインストールについては、次の URL を参照してください。
http://www.cisco.com/en/US/docs/video/digital_media_systems/5_x/5_2/dmm/user/guide/admin/licenses.html
ハードウェア要件
フェールオーバー コンフィギュレーションは、次の Cisco DMS ハードウェア プラットフォームでサポートされています。
次の DMS ハードウェア プラットフォームではフェールオーバーを設定できません。
フェールオーバー ペアのプライマリ アプライアンスとセカンダリ アプライアンスは、同一でなければなりません。 表 3-1 は、プライマリ アプライアンスに対応するフェールオーバー アプライアンス部品番号を示しています。
|
|
|
|---|---|
設定要件
制限事項と制約事項
Cisco Show and Share アプライアンスのみにフェールオーバーを設定することはできません。Cisco DMM と Cisco Show and Share の両方のアプライアンスにフェールオーバーを設定する必要があります。
設定用ワークシート
コンフィギュレーションを完成させるには、次の表の情報が必要となります。作業を始める前に、これらの表を印刷して情報を記入することを推奨します。
• 表 3-1、 「DMM フェールオーバー設定用ワークシート」 。
• 表 3-2、 「Cisco Show and Share フェールオーバー設定用ワークシート」 。
フェールオーバーの設定
DMS インストレーションに対してフェールオーバーを設定するには、次の手順を上から順に実行します。
3. 「プライマリおよびセカンダリ アプライアンスの複製インターフェイスの接続」
プライマリ DMS ペアのセットアップ
既存の DMS ペアがある場合は、この手順をスキップしてください。既存の FQDN と IP アドレスが、クラスタの仮想 FQDN および IP アドレスになります。ユーザがブックマークを変更する必要はありません。
プライマリ DMS ペアは、スタンドアロン システムと同じようにセットアップします。システムのセットアップについては、『 Quick Start Guide for Cisco Digital Media Suite 5.3.x 』を参照してください。システムをセットアップする際には、 アプライアンスのプライマリ FQDN および IP アドレスを使用します。これらは、ユーザがアクセスする FQDN と IP アドレスです。これらは、フェールオーバー コンフィギュレーション プロセスで仮想 FQDN および仮想 IP アドレスになります。
ここで使用したプライマリ FQDN と IP アドレスは、後から代替 FQDN および IP アドレスで置き換えます。
• DMM にフェールオーバー ライセンスをインストールします。
セカンダリ DMS ペアのセットアップ
セカンダリ DMS ペアは、スタンドアロン システムと同じようにセットアップします。システムのセットアップについては、『 Quick Start Guide for Cisco Digital Media Suite 5.3.x 』を参照してください。
セカンダリ ペアには、セカンダリ FQDN および IP アドレスを使用します。
アプライアンスのアプリケーション インターフェイスは、プライマリ DMM アプライアンスおよび Show and Share アプライアンスと同じサブネット上にある必要があります。
プライマリおよびセカンダリ アプライアンスの複製インターフェイスの接続
プライマリおよびセカンダリ アプライアンスの複製インターフェイスを接続するには、2 つのオプションがあります。
複製インターフェイス間にスイッチを使用する場合は、両方の複製インターフェイスが、アプリケーション インターフェイスとは別のサブネット上にあることが必要です。
ギガビット イーサネット 2（下の図の 1 のラベルが付いた矢印）が、複製インターフェイスです。図 3-1 は、Cisco DMM-SVR-C210-K9 および SNS-SVR-C210EN-K9 アプライアンスでの複製インターフェイスの場所を示しています。図 3-2 は、Cisco SNS-SVR-C200WG-K9 アプライアンスでの複製インターフェイスの場所を示しています。
図 3-1 DMM-SVR-C210-K9 および SNS-SVR-C210EN-K9 アプライアンスの複製インターフェイス
図 3-2 SNS-SVR-C200WG-K9 アプライアンスの複製インターフェイス
プライマリ アプライアンスとセカンダリ アプライアンスを接続するには、次の手順を実行します。
ステップ 1 プライマリ DMM のイーサネット 2 インターフェイスを、セカンダリ DMM のイーサネット 2 インターフェイスに接続します。クロス ケーブルを使用して直接接続するか、またはスイッチを介して接続できます。
ステップ 2 プライマリ Show and Share アプライアンスのイーサネット 2 インターフェイスを、セカンダリ Show and Share アプライアンスのイーサネット 2 インターフェイスに接続します。クロス ケーブルを使用して直接接続するか、またはスイッチを介して接続できます。
非マスター アプライアンスの設定
プライマリ DMM アプライアンスは、クラスタ マスターです。クラスタ マスターを設定する前に、プライマリ DMM アプライアンスをクラスタ マスターとして認識するように、非マスター アプライアンスを設定する必要があります。
非マスター デバイスでフェールオーバーを設定するには、次の手順を実行します。
ステップ 1 プライマリ Cisco Show and Share アプライアンスを設定します。
a. プライマリ FQDN を使用してプライマリ Cisco Show and Share インターフェイスにアクセスし、スーパーユーザまたは管理者のアカウントを使用して Cisco Show and Share にログインします。
b. グローバル ナビゲーション メニューから [Administration] を選択します。

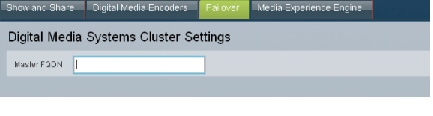

d. [Master FQDN] フィールドに、DMM の プライマリ FQDN を入力します。代替 FQDN は使用しないでください。
f. Cisco Show and Share を終了します。
ステップ 2 セカンダリ Cisco Show and Share アプライアンスを設定します。
a. セカンダリ FQDN を使用してセカンダリ Cisco Show and Share インターフェイスにアクセスし、スーパーユーザまたは管理者のアカウントを使用して Cisco Show and Share にログインします。
b. グローバル ナビゲーション メニューから [Administration] を選択します。
d. [Master FQDN] フィールドに、DMM の プライマリ FQDN を入力します。代替 FQDN は使用しないでください。
f. Cisco Show and Share を終了します。
ステップ 3 セカンダリ DMM アプライアンスを設定します。
a. セカンダリ FQDN を使用してセカンダリ DMM インターフェイスにアクセスし、スーパーユーザまたは管理者のアカウントを使用して DMM にログインします。
b. ホームページで [Administration] を選択します。

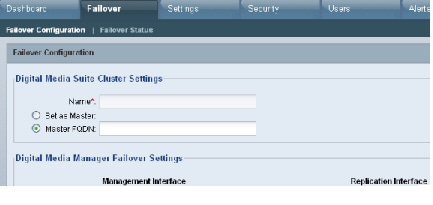

[Failover Configuration] ページが表示されます。
d. [Digital Media Suite Cluster Settings] 領域で [Master FQDN] が選択されていることを確認し、[Master FQDN] フィールドに DMM の プライマリ FQDN を入力します。代替 FQDN は使用しないでください。
プライマリ DMM（クラスタ マスター）の設定
ステップ 1 プライマリ FQDN を使用してプライマリ DMM インターフェイスにアクセスし、スーパーユーザまたは管理者のアカウントを使用して DMM にログインします。
ステップ 2 ホームページで [Administration] を選択します。
[Failover Configuration] ページが表示されます。

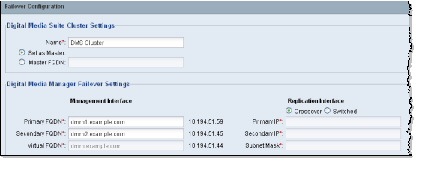

ステップ 4 プライマリ DMM をクラスタ マスターとして設定します。
a. [Digital Media Suite Cluster Settings] で、[Set as Master] を選択します。
b. （オプション）[Name] フィールドにクラスタの名前を入力します。デフォルトでは、「DMS Cluster」がクラスタ名として割り当てられます。
（注） [Virtual FQDN] フィールドに、元のプライマリ DMM FQDN が自動的に入力されます。[Virtual FQDN] の値は変更できません。
a. [Primary FQDN] フィールドで、表示されている FQDN を代替のプライマリ FQDN で置き換えます。
b. [Secondary FQDN] フィールドにセカンダリ FQDN を入力します。
c. 次のいずれかを行って、DMM 複製インターフェイスを設定します。
• デバイス間にクロス ケーブルを使用する場合は、[Crossover] が選択されていることを確認します。
• デバイス間にスイッチを使用する場合は、[Switched] が選択されていることを確認し、次の情報を入力します。

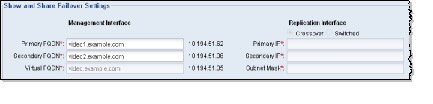

ステップ 6 Cisco Show and Share フェールオーバーを設定します。
（注） [Virtual FQDN] フィールドに、元のプライマリ FQDN が自動的に入力されます。[Virtual FQDN] の値は変更できません。
a. [Primary FQDN] フィールドで、表示されているプライマリ FQDN を代替のプライマリ FQDN で置き換えます。
b. [Secondary FQDN] フィールドにセカンダリ FQDN を入力します。
c. 次のいずれかを行って、Cisco Show and Share アプライアンスの複製インターフェイスを設定します。
（注） DMM に使用しているものと同じタイプの複製インターフェイス（[Crossover] または [Switched]）を使用する必要があります。
• デバイス間にクロス ケーブルを使用する場合は、[Crossover] が選択されていることを確認します。
• デバイス間にスイッチを使用する場合は、[Switched] が選択されていることを確認し、次の情報を入力します。
次に、「フェールオーバー クラスタのアクティブ化」を参照してください。
フェールオーバー クラスタのアクティブ化
DMM クラスタをアクティブ化すると、プライマリ DMM によってフェールオーバー クラスタ内の他のアプライアンスが設定され、アクティブ化されます。アクティブ化には、最大で 20 分かかる場合があります。アクティブ化が完了すると、プライマリ アプライアンスがセカンダリ アプライアンスに複製されます。複製プロセスには、最大で 15 時間かかる場合があります。ただし、プライマリ アプライアンスは複製中も使用可能であり、ユーザは通常どおりにファイルの表示とアップロードを行うことができます。

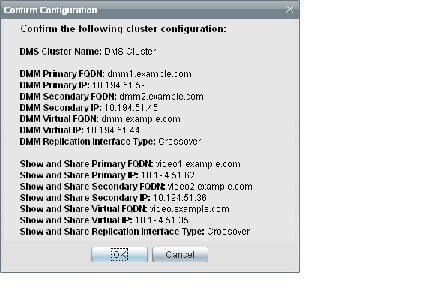

ダイアログにフェールオーバー クラスタ設定の要約が表示されます。
アクティブ化が開始されます。アクティブ化の進行状況を示す一連のダイアログが表示されます。
アクティブ化が進行している間は、インターフェイス内をクリックしてこのページから離れることはできません。ブラウザを閉じるか、またはブラウザのナビゲーション機能を使用してこのページをいったん離れた後に戻ると、[Activate] ボタンが有効であるように見えます。ただし、再びアクティブ化を試みると、「 [FailoverConfig]: Another request already in progress 」というメッセージが表示されます。
アクティブ化には、最大で 20 分かかる場合があります。アクティブ化が完了すると、複製が行われます。複製の進行状況は、[Failover Status] ページでモニタできます。複製には、最大で 15 時間かかる場合があります。
複製の進行状況をモニタし、コンフィギュレーションを確認します。「複製のモニタとコンフィギュレーションの確認」を参照してください。
複製のモニタとコンフィギュレーションの確認
[Failover Status] ページに移動します（[Administration] > [Failover] > [Failover Status]）。

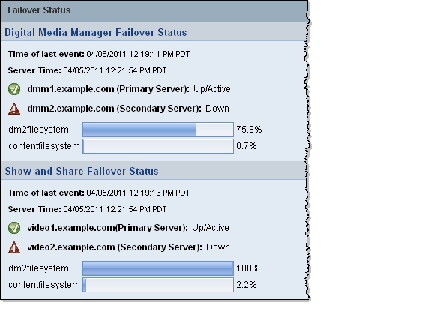

複製が進行している間は、プライマリ アプライアンスが「Up/Active」状態、セカンダリ アプライアンスが「Down」状態になります。これは正常です。複製の完了率を示すステータス バーが表示されます。
（注） このページには、アクティブ化が完了して複製が開始されるまで情報が何も表示されません。

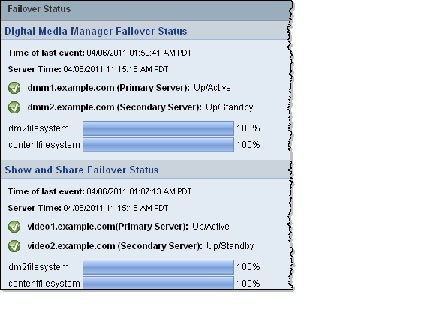

複製が完了すると、プライマリ アプライアンスが「Up/Active」状態になり、セカンダリ アプライアンスが「Up/Standby」状態になったことが表示されます。
複製完了時にいずれかのシステムがまだ「Down」状態にある場合は、AAI を使用してそのシステムにアクセスし、システムをリブートしてください。AAI の使用方法については、Cisco.com で『 Administration Guide for Cisco Digital Media Suite 5.3.x Appliances 』を参照してください。
クラスタのバックアップ
スタンドアロンの Cisco DMS コンフィギュレーションから作成したバックアップを、フェールオーバー コンフィギュレーション上で復元することはできません。アクティブ化と複製が完了したら、ただちにアクティブ アプライアンスをバックアップする必要があります。
『 Administration Guide for Cisco Digital Media Suite 5.3.x Appliances 』の「 Backup and Restore Appliance Configurations 」の章を参照してください。
