ポート チャネル

ポート チャネルは物理リンクをチャネル グループにバンドルして単一の論理リンクを作成し、最大 8 つの物理リンクからなる集約帯域幅を実現します。ポート チャネルのメンバ ポートが故障すると、それまでに故障したリンクで伝送されたトラフィックはポート チャネルに残っている他のメンバ ポートに切り替えます。

最大 8 つのポートをスタティック ポート チャネルにバンドルできます。集約プロトコルは使用しません。ただし、LACP をイネーブルにすればポート チャネルをより柔軟に使用できます。LACP を使ってポート チャネルを設定する場合とスタティック ポート チャネルを使って設定する場合では、手順が多少異なります（「ポート チャネルの設定」を参照）。

（注） デバイスのポート チャネルは Port Aggregation Protocol（PAgP）をサポートしません。

各ポートにはポート チャネルが 1 つだけあります。ポート チャネルのすべてのポートには互換性があり、同じ速度とデュプレックス モードを使用します（「互換性要件」を参照）。集約プロトコルを使わずにスタティック ポート チャネルを実行する場合、物理リンクはすべて on チャネル モードです。このモードは、LACP をイネーブルにしない限り変更できません（「ポート チャネル モード」を参照）。

ポート チャネル インターフェイスを作成すると、ポート チャネルを直接作成できます。またはチャネル グループを作成して個別ポートをバンドルに集約させることができます。インターフェイスをチャネル グループに関連付けると、ポート チャネルがない場合は対応するポート チャネルが自動的に作成されます。この場合、ポート チャネルは最初のインターフェイスのレイヤ 2 またはレイヤ 3 設定を行います。最初にポート チャネルを作成することもできます。この場合は、Cisco DC-OS ソフトウェアがポート チャネルと同じチャネル番号の空のチャネル グループを作成してデフォルト レイヤ 2 またはレイヤ 3 設定を行い、互換性も設定します（「互換性要件」を参照）。ポート チャネル サブインターフェイスの作成と削除の詳細については、「レイヤ 3 インターフェイスの設定」を参照してください。

（注） 少なくともメンバ ポートの 1 つがアップしており、そのポートのチャネルが有効であれば、ポート チャネルはアップしています。メンバ ポートがすべてダウンしていれば、ポート チャネルはダウンしています。

ポート チャネル インターフェイス

図 5-1 に、ポート チャネル インターフェイスを示します。

図 5-1 ポート チャネル インターフェイス

ポート チャネル インターフェイスは、レイヤ 2 またはレイヤ 3 インターフェイスとして分類できます。さらに、レイヤ 2 ポート チャネルはアクセス モードまたはトランク モードに設定できます。レイヤ 3 ポート チャネル インターフェイスのチャネル メンバにはルーテッド ポートがあり、場合によってはサブインターフェイスもあります。

Cisco NX-OS Release 4.2(1) から、スタティック Media Access Control（MAC; メディア アクセス制御）アドレスを使用してレイヤ 3 ポート チャネルを設定できます。この値を設定しない場合、レイヤ 3 ポート チャネルは、最初にアップになるチャネル メンバのルータ MAC を使用します。レイヤ 3 ポート チャネルでのスタティック MAC アドレス設定については、『 Cisco Nexus 7000 Series NX-OS Layer 2 Switching Configuration Guide, Release 5.x 』を参照してください。

レイヤ 2 ポートにアクセスまたはトランク モードを設定する手順については、「レイヤ 2 インターフェイスの設定」を参照してください。レイヤ 3 インターフェイスとサブインターフェイスを設定する手順については、「レイヤ 3 インターフェイスの設定」を参照してください。

基本設定

ポート チャネル インターフェイスには次の基本設定ができます。

• 説明

• デュプレックス

• IP アドレス：IPv4 および IPv6

• シャットダウン

• 速度

互換性要件

チャネル グループにインターフェイスを追加する場合、ソフトウェアは特定のインターフェイス属性をチェックし、インターフェイスがチャネル グループと互換性があることを確認します。たとえば、レイヤ 2 チャネル グループにレイヤ 3 インターフェイスを追加できません。また、Cisco DC-OS ソフトウェアはインターフェイスの多数の動作属性をチェックしてから、そのインターフェイスがポート チャネル集約に参加することを許容します。

互換性チェックの対象となる動作属性は次のとおりです。

• ネットワーク レイヤ

• （リンク）速度性能

• 速度設定

• デュプレックス性能

• デュプレックス設定

• ポート モード

• アクセス VLAN

• トランク ネイティブ VLAN

• タグ付きまたはタグなし

• 許可 VLAN リスト

• MTU サイズ

• SPAN：SPAN の始点または宛先ポートは不可

• レイヤ 3 ポート：サブインターフェイスは不可

• ストーム制御

• フロー制御性能

• フロー制御設定

チャネル モード セットを on に設定したインターフェイスだけをスタティック ポート チャネルに追加できます。また、チャネル モードを active または passive に設定したインターフェイスだけを、LACP を実行するポート チャネルに追加できます（ポート チャネル モードの詳細については、「LACP Marker Responder」を参照してください）。これらの属性は、個々のメンバ ポートに設定できます。設定するメンバ ポートの属性に互換性がない場合、ソフトウェアはこのポートをポート チャネルで一時停止させます。

または、次のパラメータが同じ場合、パラメータに互換性がないポートを強制的にポート チャネルに参加させることもできます。

• （リンク）速度性能

• 速度設定

• デュプレックス性能

• デュプレックス設定

• フロー制御性能

• フロー制御設定

インターフェイスがポート チャネルに参加すると、一部のパラメータが削除され、ポート チャネルの値が次のように置き換わります。

• 帯域幅

• 遅延

• UDP の拡張認証プロトコル

• VRF

• IP アドレス（v4 および v6）

• MAC アドレス

• スパニング ツリー プロトコル

• NAC

• サービス ポリシー

• Quality of Service（QoS）

• Access Control List（ACL; アクセス コントロール リスト）

インターフェイスがポート チャネルに参加または脱退しても、次に示す多くのインターフェイス パラメータは影響を受けません。

• ビーコン

• 説明

• CDP

• LACP ポート プライオリティ

• デバウンス

• UDLD

• MDIX

• レート モード

• シャットダウン

• SNMP トラップ

ポート チャネル インターフェイスにサブインターフェイスを設定し、ポート チャネルのメンバ ポートを削除すると、ポート チャネル サブインターフェイスの設定はメンバ ポートに伝わりません。

（注） ポート チャネルを削除すると、すべてのメンバ インターフェイスはポート チャネルから削除されたかのように設定されます。

ポート チャネルを使ったロード バランシング

Cisco DC-OS ソフトウェアは、フレームのアドレスを数値にハッシュしてチャネルのリンクを 1 つ選択することで、ポート チャネルのすべての動作インターフェイス間のトラフィックをロード バランシングします。ポート チャネルはデフォルトでロード バランシングを備えています。ポート チャネル ロード バランシングは、MAC アドレス、IP アドレスを使用します。またはレイヤ 4 ポート番号を使用してリンクを選択します。ポート チャネル ロード バランシングは、送信元または宛先アドレスおよびポートの両方またはどちらか一方を使用します。

ロード バランシング モードを設定して、デバイス全体または指定したモジュールに設定したすべてのポート チャネルに適用することができます。モジュールごとの設定はデバイス全体のロード バランシング設定に優先されます。デバイス全体に 1 つのロード バランシング モードを、指定したモジュールに別のモードを、さらに別の指定したモジュールに別のモードを設定できます。ポート チャネルごとにロード バランシング方式を設定することはできません。

使用するロード バランシング アルゴリズムのタイプを設定できます。ロード バランシング アルゴリズムを指定し、フレームのフィールドを見て出力トラフィックに選択するメンバ ポートを決定します。

（注） レイヤ 3 インターフェイスのデフォルト ロード バランシング モードは、発信元および宛先 IP アドレスです。非 IP インターフェイスのデフォルト ロード バランシング モードは、送信元および宛先 MAC アドレスです。

次のいずれかの方式を使用するデバイスを設定し、ポート チャネル全体をロード バランシングできます。

• 宛先 MAC アドレス

• 送信元 MAC アドレス

• 送信元および宛先 MAC アドレス

• 宛先 IP アドレス

• 送信元 IP アドレス

• 送信元および宛先 IP アドレス

• 送信元 TCP/UDP ポート番号

• 宛先 TCP/UDP ポート番号

• 送信元および宛先 TCP/UDP ポート番号

非 IP およびレイヤ 3 ポート チャネルはどちらも設定したロード バランシング方式に従い、発信元、宛先、または発信元および宛先パラメータを使用します。たとえば、発信元 IP アドレスを使用するロード バランシングを設定すると、すべての非 IP トラフィックは発信元 MAC アドレスを使用してトラフィックをロード バランシングしますが、レイヤ 3 トラフィックは発信元 IP アドレスを使用してトラフィックをロード バランシングします。同様に、宛先 MAC アドレスをロード バランシング方式として設定すると、すべてのレイヤ 3 トラフィックは宛先 IP アドレスを使用しますが、非 IP トラフィックは宛先 MAC アドレスを使用してロード バランシングします。

ロード バランシングは、VDC とは無関係に、システム全体または特定のモジュールによって設定できます。ポート チャネルのロード バランシングは、すべての VDC にわたるグローバル設定です。

入トラフィックが Multiprotocol Label Switching（MPLS; マルチプロトコル ラベル スイッチング）の場合、ソフトウェアはパケットの IP アドレスのラベルの下位部分を参照します。

ポート チャネルを使用するロード バランシング アルゴリズムは、マルチキャスト トラフィックには適用されません。設定したロード バランシング アルゴリズムにかかわらず、マルチキャスト トラフィックは次の方式を使用してポート チャネルのロード バランシングを行います。

• レイヤ 4 情報を持つマルチキャスト トラフィック：送信元 IP アドレス、送信元ポート、宛先 IP アドレス、宛先ポート

• レイヤ 4 情報を持たないマルチキャスト トラフィック：発信元 IP アドレス、宛先 IP アドレス

• 非 IP マルチキャスト トラフィック：発信元 MAC アドレス、宛先 MAC アドレス

（注） Cisco IOS を実行するデバイスは、単一メンバの障害時に、port-channel hash-distribution コマンドを実行することで、メンバ ポートの ASIC の動作を最適化できました。Cisco Nexus 7000 はこの最適化をデフォルトで実行し、このコマンドを必要とせず、またサポートしません。Cisco NX-OS は、デバイス全体に対してであれ、モジュール単位であれ、port-channel load-balance ethernet コマンドによるポート チャネル上のロード バランシング基準のカスタマイズをサポートしません。

LACP

LACP では、最大 16 のインターフェイスを 1 つのポート チャネルに設定できます。最大 8 つのインターフェイスをアクティブに、最大 8 つのインターフェイスをスタンバイ ステートにできます。

ここでは、次の内容について説明します。

• 「LACP の概要」

• 「ポート チャネル モード」

• 「LACP ID パラメータ」

• 「LACP Marker Responder」

• 「LACP がイネーブルのポート チャネルとスタティック ポート チャネルの相違点」

• 「LACP 互換性の拡張」

LACP の概要

（注） LCAP は、使用する前にイネーブルにする必要があります。デフォルトでは、LACP はディセーブルです。

LACP をイネーブルにする手順については「LACP のイネーブル化」を参照してください。

Cisco NX-OS Release 4.2 から、システムは機能のディセーブル化の前に自動的にチェックポイントを作成するため、このチェックポイントにロールバックできます。ロールバックとチェックポイントについては、『 Cisco Nexus 7000 Series NX-OS System Management Configuration Guide, Release 5.x 』を参照してください。

図 5-2 に、個別リンクを LACP ポート チャネルおよびチャネル グループに組み込み、個別リンクとして機能させる方法を示します。

図 5-2 個別リンクをポート チャネルに組み込む

LACP では、最大 16 のインターフェイスを 1 つのチャネル グループにバンドルできます。チャネル グループのインターフェイスが 8 つよりも多い場合、残りのインターフェイスは、このチャネル グループに関連付けられたポート チャネルのホットスタンバイとなります。

（注） ポート チャネルを削除すると、ソフトウェアは関連付けられたチャネル グループを自動的に削除します。すべてのメンバ インターフェイスはオリジナルの設定に戻ります。

LACP 設定が有効な場合は LACP をディセーブルにできません。

ポート チャネル モード

ポート チャネルの個別インターフェイスは、チャネル モードで設定します。スタティック ポート チャネルを集約プロトコルを使用せずに実行すると、チャネル モードは常に on に設定されます。

デバイス上で LACP をグローバルにイネーブルにした後、各インターフェイスのチャネル モードを active または passive に設定して、各チャネルの LACP をイネーブルにします。チャネル グループにリンクを追加すると、LACP チャネル グループの個別リンクにいずれかのチャネル モードを設定できます。

（注） active または passive チャネル モードで、個々のインターフェイスを設定するには、まず、LACP をグローバルにイネーブルにする必要があります。

表 5-1 で、各チャネル モードについて説明します。

LACP は、パッシブおよびアクティブ モードの両方でポート間をネゴシエートして、ポート速度やトランキング ステートなどを基準にしてポート チャネルを形成できるかどうかを決定します。パッシブ モードは、リモート システムやパートナーが LACP をサポートするかどうか不明の場合に役に立ちます。

次の例のようにモードに互換性がある場合、ポートの LACP モードが異なれば、ポートは LACP ポート チャネルを形成できます。

• active モードのポートは、 active モードの別のポートとともにポート チャネルを正しく形成できます。

• active モードのポートは、 passive モードの別のポートとともにポート チャネルを形成できます。

• passive モードのポートは、どちらのポートもネゴシエーションを開始しないため、 passive モードの別のポートとともにポート チャネルを形成できません。

• on モードのポートは LACP を実行しておらず、 active または passive モードの別のポートとともにポート チャネルを形成できません。

LACP ID パラメータ

ここでは、LACP パラメータについて次の内容を説明します。

• 「LACP システム プライオリティ」

• 「LCAP ポート プライオリティ」

• 「LACP 管理キー」

LACP システム プライオリティ

LACP を実行するどのシステムにも LACP システム プライオリティ値があります。このパラメータのデフォルトの値である 32768 を適用することも、1 ～ 65535 の値を設定することもできます。LACP はシステム プライオリティに MAC アドレスを使用してシステム ID を形成します。また、他のデバイスとのネゴシエーション中にもシステム プライオリティを使用します。システム プライオリティ値が大きいほど、プライオリティは低くなります。

システム ID は VDC ごとに異なります。

（注） LACP のシステム ID は、LACP システム プライオリティ値と MAC アドレスを組み合わせたものです。

LCAP ポート プライオリティ

LACP を使用するように設定されたポートにはそれぞれ LACP ポート プライオリティがあります。LACP ポート プライオリティに、デフォルト値である 32768 を適用することも、1 ～ 65535 の値を設定することもできます。LACP はポート番号とともにポート プライオリティを使用して、ポート ID を形成します。

互換性のあるすべてのポートを集約できない制限がある場合、LACP はポート プライオリティを使用して、スタンバイ モードにする必要があるポートを決定し、アクティブ モードにすべきポートを指定します。LACP では、ポート プライオリティ値が大きいほど、プライオリティは低くなります。指定ポートが、より低い LACP プライオリティを持ち、ホット スタンバイ リンクではなくアクティブ リンクとして選択される可能性が最も高くなるように、ポート プライオリティを設定できます。

LACP 管理キー

LACP は、LACP を使用するように設定されたポートごとに、チャネルグループ番号と同じ管理キー値を自動的に設定します。管理キーは、他のポートと集約されるポートの機能を定義します。他のポートと集約されるポート機能は、次の要因によって決まります。

• ポートの物理特性。データ レートやデュプレックス性能などです。

• ユーザが作成した設定に関する制約事項

LACP Marker Responder

ポート チャネルを使用すればデータ トラフィックを動的に再配布できます。この再配布により、リンクが削除または追加されたり、ロード バランシング スキームが変更されることもあります。トラフィック フローの途中でトラフィックが再配布されると、フレームの秩序が乱れる可能性があります。

LACP は Marker Protocol を使って、再配布によってフレームが重複したり順番が入れ替わらないようにします。Marker Protocol は、所定のトラフィック フローのすべてのフレームがリモート エンドで正しく受信すると検出します。LACP は ポート チャネル リンクごとに Marker PDUS を送信します。リモート システムは、Marker PDU よりも先にこのリンクで受信されたすべてのフレームを受信すると、Marker PDU に応答します。リモート システムは次に Marker Responder を送信します。ポート チャネルのすべてのメンバ リンクの Marker Responder を受信したローカル システムは、トラフィック フローのフレームを正しい順序で再配分します。ソフトウェアは Marker Responder だけをサポートします。

LACP がイネーブルのポート チャネルとスタティック ポート チャネルの相違点

表 5-2 に、LACP がイネーブルのポート チャネルとスタティック ポート チャネルの主な相違点を示します。

LACP 互換性の拡張

相互運用性の解決、および LACP プロトコル収束の高速化のために複数の新しいコマンドがリリース 4.2(3) に追加されました。

Cisco Nexus 7000 が非 Nexus ピアに接続されている場合、そのグレースフル フェールオーバーのデフォルトが、ディセーブルにされたポートがダウンになるための時間を遅らせる可能性があります。また、ピアからのトラフィックを喪失する原因にもなります。これらの状況を解決するために、 lacp graceful-convergence コマンドが追加されました。

デフォルトで、ポートがピアから LACP PDU を受信しない場合、LACP はポートを中断ステートに設定します。場合によっては、この機能は誤設定によって作成されるループの防止に役立ちますが、サーバが LACP にポートを論理的アップにするように要求するときに、サーバの起動に失敗する原因になることがあります。 lacp suspend-individual コマンドを使用して、ポートを個別の状態に設定できます。

バーチャライゼーションのサポート

メンバ ポートと他のポート チャネルに関連する設定は、ポート チャネルとメンバ ポートを持つ Virtual Device Context（VDC; 仮想デバイス コンテキスト）で設定します。すべての VDC 間に最大 256 のポート チャネルを設定できます。各 VDC で 1 ～ 4096 の番号を使ってポート チャネルに番号を設定できます。異なる VDC に同じポート チャネル番号を使用できます。たとえば、VDC1 にポート チャネル 100 を設定し、VDC2 の別のポート チャネルにも 100 を設定できます。

ただし、LACP システム ID は VDC ごとに異なります。LACP の詳細については、「LACP の概要」を参照してください。

（注） VDC およびリソースの割り当ての詳細については、『Cisco DCNM Virtual Device Context Configuration Guide, Release 5.x』を参照してください。

1 つのポート チャネルのすべてのポートと VLAN は同じ VDC であることが必要です。LACP を使用する場合、最大 8 つのアクティブ ポートと最大 8 つのスタンバイ ポートは同じ VDC であることが必要です。ポート チャネルはグローバルに作成されるので、ポート チャネルにメンバ ポートを設定する前に、それぞれの VDC に割り当てるメンバ ポートを確認する必要があります。ポート チャネルは 1 つの VDC から始まり（そのチャネルのすべてのポートが同じ VDC）、別の VDC のポート チャネルに対応します（この場合もそのチャネルのすべてのポートは同じ VDC）。

（注） ポートチャネリング ロード バランシング モードは、単一のモジュールまたはモジュール全体で動作します。デフォルト VDC のポート チャネルを使用するロード バランシングを設定する必要があります。指定した VDC のポート チャネルを使用してロード バランシングを設定することはできません。ロード バランシングの詳細については、「ポート チャネルを使ったロード バランシング」を参照してください。

ハイ アベイラビリティ

ポート チャネルは、複数のポートのトラフィックをロード バランシングすることでハイ アベイラビリティを実現します。物理ポートが故障した場合、ポート チャネルのメンバがアクティブであればポート チャネルは引き続き動作します。モジュール間の設定が共通しているため、異なるモジュールのポートをバンドルして、モジュール故障時にも動作するポート チャネルを作成できます。

ポート チャネルは、ステートフル再起動とステートレス再起動をサポートします。ステートフル再起動はスーパーバイザ切り替え時に発生します。切り替え後、Cisco DC-OS ソフトウェアは実行時の設定を適用します。

（注） ハイ アベイラビリティ機能の詳細については、『Cisco Nexus 7000 Series NX-OS High Availability and Redundancy Guide, Release 5.x』を参照してください。

ポート チャネルの作成

チャネル グループを作成する前に、ポート チャネルを作成します。関連するチャネル グループは自動的に作成されます。

作業を開始する前に

LACP ベースのポート チャネルにする場合は LACP をイネーブルにします。

正しいデバイスで操作していることを確認します（または [Feature Selector] ペインから [Virtual Devices] を選択）。

[Port Channel] パネルを使用して、ポート チャネルを作成します。またはレイヤ 3 のポート チャネルとは別に、スイッチド、またはレイヤ 2 のポート チャネルを作成します。

手順の詳細

ポート チャネルを作成するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを作成するデバイスをクリックします。

該当するデバイスが強調表示されます。

ステップ 3 メニュー バーで [New] > [Switched Port Channel] を選択し、レイヤ 2 ポート チャネルを作成します。

新しく作成されたポート チャネルの行が追加されます。

ステップ 4 メニュー バーで [New] > [Routed Port Channel] を選択し、レイヤ 3 ポート チャネルを作成します。

新しく作成されたポート チャネルの行が追加されます。

ステップ 5 [Channel ID] に数値を入力します。

ステップ 6 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

ポート チャネルの削除

[Port Channel] ペインを使用して、ポート チャネルを削除します（図 5-3を参照）。

図 5-3 ポート チャネルの削除

手順の詳細

ポート チャネルを削除するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを削除するデバイスをダブルクリックします。

該当するデバイスが強調表示されます。

ステップ 3 削除するポート チャネルをクリックします。

該当するポート チャネルが強調表示されます。

ステップ 4 メニュー バーで [Actions] > [Delete] を選択します。

ステップ 5 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

レイヤ 2 ポートをポート チャネルに追加

新しいチャネル グループまたはすでにレイヤ 2 ポートを含むチャネル グループにレイヤ 2 ポートを追加できます。ポート チャネルがない場合は、このチャネル グループに関連付けられたポート チャネルが作成されます。

作業を開始する前に

LACP ベースのポート チャネルにする場合は LACP をイネーブルにします。

すべてのレイヤ 2 メンバ ポートは、全二重モードで同じ速度で実行されている必要があります。

（注） 特定のポート チャネルに特定のインターフェイスを追加できない場合、互換性の問題を示すエラー メッセージが表示されます。

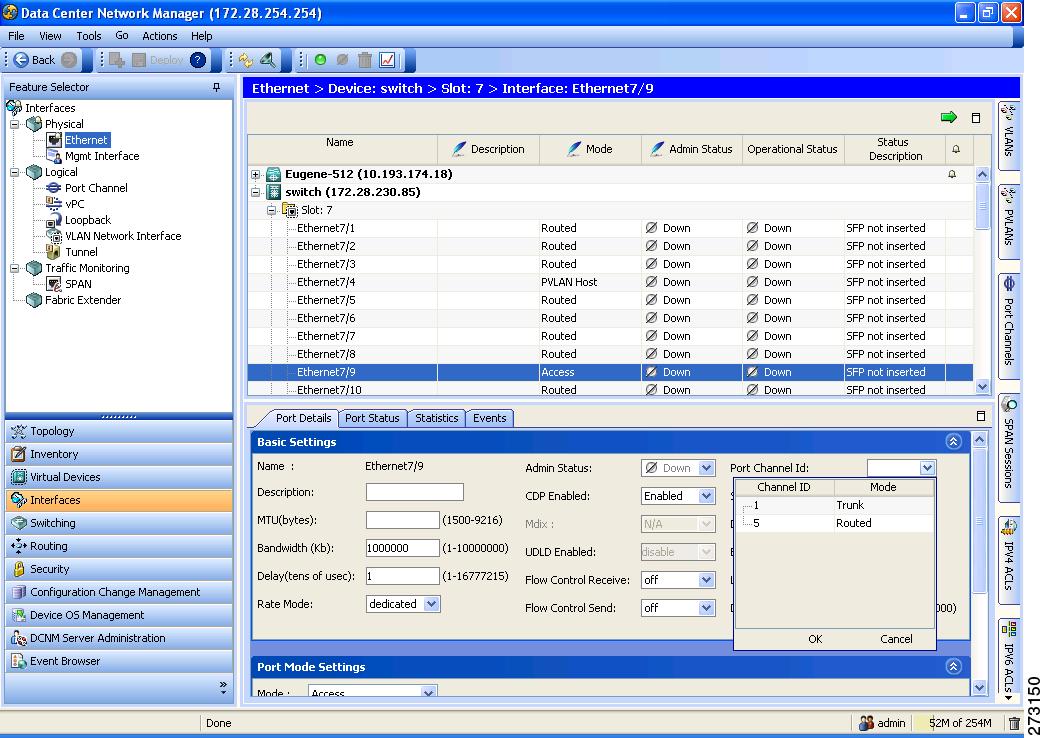

[Ethernet] ペインを使用して、レイヤ 2 ポートをスイッチド ポート チャネルに追加します（図 5-4を参照）。

図 5-4 ポートの追加

手順の詳細

レイヤ 2 インターフェイスをスイッチド ポート チャネルに追加するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで [Interfaces] > [Physical] > [Ethernet] を選択して [Ethernet] ペインを開きます。

ステップ 2 [Summary] ペインの [Contents] ペインで、デバイスをダブルクリックしてインターフェイスを表示します。

ステップ 3 スロットをクリックすると、インターフェイスのリストが表示されます。

ステップ 4 インターフェイスをクリックします。

そのインターフェイスが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 5 [Details] ペインの [Port Details] タブをクリックします。

ステップ 6 [Basic Settings] セクションをクリックします。

ステップ 7 [Port Channel Id] ドロップダウン リストで、レイヤ 2 ポートを追加するスイッチド ポート チャネルを選択します。

ステップ 8 [OK] をクリックします。

ステップ 9 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

レイヤ 3 ポートをポート チャネルに追加

新しいチャネル グループまたはすでにレイヤ 3 ポートが設定されているチャネル グループにレイヤ 3 ポートを追加できます。ポート チャネルがない場合は、このチャネル グループに関連付けられたポート チャネルが作成されます。

追加するレイヤ 3 ポートに IP アドレスが設定されている場合、ポートがポート チャネルに追加される前にその IP アドレスは削除されます。レイヤ 3 ポート チャネルを作成したら、ポート チャネル インターフェイスに IP アドレスを割り当てることができます。また、既存のレイヤ 3 ポート チャネルにサブインターフェイスを追加できます。

作業を開始する前に

LACP ベースのポート チャネルにする場合は LACP をイネーブルにします。

レイヤ 3 インターフェイスに設定した IP アドレスがあれば、この IP アドレスを削除します。

[Ethernet] ペインを使用して、レイヤ 3 ポートをルーテッド ポート チャネルに追加します（図 5-4 を参照）。

手順の詳細

ルーテッド ポートをルーテッド ポート チャネルに追加するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで [Interfaces] > [Physical] > [Ethernet] を選択して [Ethernet] ペインを開きます。

ステップ 2 [Summary] ペインの [Contents] ペインで、デバイスをダブルクリックしてインターフェイスを表示します。

ステップ 3 スロットをクリックすると、インターフェイスのリストが表示されます。

ステップ 4 インターフェイスをクリックします。

そのインターフェイスが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 5 [Details] ペインの [Port Details] タブをクリックします。

ステップ 6 [Port Mode Settings] セクションをクリックします。

ステップ 7 IP アドレス情報を削除します。

ステップ 8 [Basic Settings] セクションをクリックします。

ステップ 9 [Port Channel Id] ドロップダウン リストで、ルーテッド ポートを追加するルーテッド ポート チャネルを選択します。

ステップ 10 [OK] をクリックします。

ステップ 11 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

（IP アドレスの割り当てとサブインターフェイスの追加の詳細については、「レイヤ 3 インターフェイスの設定」を参照してください）。

ポート チャネルからのポートの削除

[Port Channel] ペインを使用して、ポート チャネルからポートを削除します（図 5-3 を参照）。

手順の詳細

ポート チャネルからポートを削除するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを表示するデバイスをダブルクリックします。

ステップ 3 ポートを削除するポート チャネルをクリックします。

ポート チャネルが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 4 [Details] ペインの [Port Channel Details] タブをクリックします。

ステップ 5 [Link Settings] セクションをクリックします。

ステップ 6 削除するポートをクリックします。

ステップ 7 メニュー バーで [Actions] > [Delete] を選択し、ポート チャネルからポートを削除します。

ステップ 8 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

ポート チャネル インターフェイスのシャットダウンと再起動

ポート チャネル インターフェイスをシャットダウンして再起動できます。ポート チャネル インターフェイスをシャットダウンすると、トラフィックは通過しなくなりインターフェイスは管理上ダウンします。

[Port Channel] ペインを使用して、ポート チャネル インターフェイスを管理的にアップまたはダウンするように設定します（図 5-3 を参照）。

手順の詳細

ポート チャネル インターフェイスを管理的にアップまたはダウンするように設定するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを表示するデバイスをダブルクリックします。

ステップ 3 操作するポート チャネルをクリックします。

ポート チャネルが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 4 [Details] ペインの [Port Channel Details] タブをクリックします。

ステップ 5 [Common Settings] セクションをクリックします。

ステップ 6 [Admin Status] ドロップダウン リストで [Up] または [Down] を選択します。

デフォルトの設定は [Up] です。

ステップ 7 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

ポートをポート チャネルに強制的に参加

次のパラメータが同じ場合、パラメータに互換性がないポートを強制的にポート チャネルに参加させることもできます。

• （リンク）速度性能

• 速度設定

• デュプレックス性能

• デュプレックス設定

• フロー制御性能

手順の詳細

ポート チャネルにポートを強制的に参加させるように設定するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを表示するデバイスをダブルクリックします。

ステップ 3 操作するポート チャネルをクリックします。

ポート チャネルが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 4 [Associated Panes] の [Interfaces] タブを選択します。

タブが開かれ、デバイスとインターフェイスが表示されます。

ステップ 5 ポート チャネルへの参加を強制するポートを選択します。

ステップ 6 メニュー バーで [Actions] > [Add Port to Port Channel with Force] を選択します。

ステップ 7 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

ポート チャネルへの CDP リンクの追加

Cisco Discovery Protocol（CDP）リンクを強制または強制せずにポート チャネルに追加できます。

作業を開始する前に

CDP リンクが存在している必要があります。

手順の詳細

ポート チャネルにポートを強制的に参加させるように設定するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを表示するデバイスをダブルクリックします。

ステップ 3 操作するポート チャネルをクリックします。

ポート チャネルが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 4 [Associated Panes] の [Physical Links] タブを選択します。

タブが開かれ、ポート チャネルへの物理リンクが表示されます。

ステップ 5 ポート チャネルに追加する 1 つまたは複数のリンクを選択します。

ステップ 6 メニュー バーで [Actions] > [Add Link Port Channel] を選択します。

DCNM ソフトウェアによって、[Port Channel Details] タブの [Link Settings] セクションで、ローカル ポートまたはネイバー ポートとして物理リンクのいずれかの側にポートが追加されます。

ステップ 7 （任意）メニュー バーで [Actions] > [Add Link Port Channel with Force] を選択します。

ステップ 8 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

ポート チャネルへのリンクの削除

ポート チャネルへのリンクを削除できます。

手順の詳細

ポート チャネルへのリンクを削除するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを表示するデバイスをダブルクリックします。

ステップ 3 操作するポート チャネルをクリックします。

ポート チャネルが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 4 [Port Channels Details] タブをクリックします。

ステップ 5 [Link Settings] セクションをクリックします。

セクションが展開され、選択したポート チャネルへのすべてのリンクが表示されます。

ステップ 6 削除するリンクをクリックします。

ステップ 7 右クリックし、[Delete] を選択します。

ステップ 8 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

ポート チャネルの説明の設定

ポート チャネルの説明を設定できます。

[Port Channel] ペインを使用して、ポート チャネル インターフェイスの説明を追加または変更します（図 5-3を参照）。

手順の詳細

ポート チャネル インターフェイスの説明を設定するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを表示するデバイスをダブルクリックします。

ステップ 3 操作するポート チャネルをクリックします。

ポート チャネルが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 4 [Details] ペインの [Port Channel Details] タブをクリックします。

ステップ 5 [Basic Settings] セクションをクリックします。

ステップ 6 [Local Device:switch] 領域で、[Description] 行をダブルクリックし、説明を追加または変更します。

デフォルトは空白です。

ステップ 7 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

ポート チャネル インターフェイスへの速度とデュプレックスの設定

ポート チャネル インターフェイスに速度とデュプレックスを設定できます。

[Port Channel] ペインを使用して、ポート チャネル インターフェイスの速度とデュプレックスの設定を行います（図 5-3を参照）。

手順の詳細

ポート チャネル インターフェイスの速度とデュプレックスを設定するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを表示するデバイスをダブルクリックします。

ステップ 3 操作するポート チャネルをクリックします。

ポート チャネルが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 4 [Details] ペインの [Port Channel Details] タブをクリックします。

ステップ 5 [Basic Settings] セクションをクリックします。

ステップ 6 [Local Device:switch] 領域で、[Speed setting] をダブルクリックして、速度を設定します。

ステップ 7 ドロップダウン リストから必要な速度を選択します。

ステップ 8 [Local Device:switch] 領域で、[Duplex setting] をダブルクリックして、デュプレックスを設定します。

ステップ 9 ドロップダウン リストから必要なデュプレックス設定を選択します。

ステップ 10 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

ポート チャネルを使ったロード バランシングの設定

ポート チャネルのロード バランシング アルゴリズムを設定し、デバイス全体または 1 のモジュールだけに適用します。モジュールベースのロード バランシングは、デバイスベースのロード バランシングに優先します。

[Port Channel] ペインを使用して、ポート チャネルを使用したロード バランシングを設定します。

手順の詳細

ポート チャネルを使用したロード バランシングを設定するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

そのデバイスが [Contents] ペイン内で表示され、一連のタブが [Details] ペインに表示されます。

ステップ 2 [Contents] ペインの [Summary] ペインで、目的のデバイスをクリックします。

[Details] ペインにタブが表示されます。

ステップ 3 [Details] ペインの [Configuration] タブをクリックします。

ステップ 4 [Load Balancing Algorithm] ドロップダウン リストから目的のロード バランシング方式を選択します。

レイヤ 2 ポート チャネルのデフォルトは [Source Destination MAC] で、レイヤ 3 ポート チャネルのデフォルトは [Source Destination IP] です。

ステップ 5 （任意）[Network Card Loadbalance Settings] 領域で、ロード バランシングを設定するシャーシ内の他のモジュールの行をクリックします。

ステップ 6 （任意）[Load Balancing Algorithm] フィールドで、他のモジュールのロード バランシング方式を選択します。

ステップ 5 と 6 を繰り返して、シャーシ内の他のモジュールのロード バランシング方式を設定します。

ステップ 7 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

LACP のイネーブル化

LACP はデフォルトでディセーブルです。LACP 設定を開始する前に LACP をイネーブルにする必要があります。LACP 設定が 1 つでも存在する限り、LACP をディセーブルにできません。

LACP は、LAN ポート グループの機能を動的に学習し、残りの LAN ポートに通知します。LACP は、正確に一致しているイーサネット リンクを識別すると、リンクを 1 つのポート チャネルとしてまとめます。次に、ポート チャネルは単一ブリッジ ポートとしてスパニングツリーに追加されます。

[Port Channel] ペインを使用して、LACP 機能をイネーブルにします。

手順の詳細

LACP をイネーブルにするには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、デバイスをクリックします。

ステップ 3 メニュー バーで [Actions] > [Enable LACP Service] を選択します。

デフォルトはディセーブルです。

ステップ 4 （任意）LACP をディセーブルにするには、メニュー バーで [Actions] > [Enable LACP Service] を選択します。

ステップ 5 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

LACP ポート チャネル ポート モードの設定

LACP をイネーブルにしたら、LACP ポート チャネルのそれぞれのリンクのチャネル モードを active または passive に設定できます。このチャネル コンフィギュレーション モードを使えば、LACP でリンクを許容できます。

関連する集約プロトコルを使用せずにポート チャネルを設定すると、リンク両端のすべてのインターフェイスは on チャネル モードを維持します。

[Port Channel] ペインを使用して LACP チャネル モードを設定します（図 5-3 を参照）。

手順の詳細

LACP チャネル モードを設定するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを表示するデバイスをダブルクリックします。

そのデバイスが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 3 ポート チャネルをクリックします。

ポート チャネルが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 4 [Port Channel Details] タブをクリックします。

ステップ 5 [Link Settings] セクションをクリックします。

ポート チャネルに個々のリンクが表示されます。

ステップ 6 設定するリンクをクリックします。

ステップ 7 [Ports (switch)] 領域の [Mode] フィールドをクリックし、ドロップダウン リストから [Active] または [Passive] を選択します。

ステップ 8 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

LACP システム プライオリティの設定

LACP のシステム ID は、LACP システム プライオリティ値と MAC アドレスを組み合わせたものです。

作業を開始する前に

LACP をイネーブルにします。

[Port Channel] ペインを使用して、LACP システム プライオリティを設定します。

手順の詳細

LACP システム プライオリティを設定するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、デバイスをクリックします。

ステップ 3 [Details] ペインの [Configuration] タブをクリックします。

ステップ 4 [LACP System Priority] フィールドで、システム ID の値を入力します。

デフォルト値は 32768 です。

ステップ 5 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

LACP ポート プライオリティの設定

LACP をイネーブルにしたら、ポート プライオリティの LACP ポート チャネルにそれぞれのリンクを設定できます。

作業を開始する前に

LACP をイネーブルにします。

[Port Channel] ペインを使用して、LACP ポート プライオリティを設定します（図 5-3 を参照）。

手順の詳細

LACP ポート プライオリティを設定するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを表示するデバイスをダブルクリックします。

そのデバイスが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 3 ポート チャネルをクリックします。

ポート チャネルが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 4 [Port Channel Details] タブをクリックします。

ステップ 5 [Link Settings] セクションをクリックします。

ポート チャネルに個々のリンクが表示されます。

ステップ 6 設定するリンクをクリックします。

ステップ 7 [Ports (switch)] 領域で、[Priority] フィールドをダブルクリックし、ポートのプライオリティの値を入力します。

デフォルト値は 32768 です。

ステップ 8 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

LACP グレースフル コンバージェンス

デフォルトで、LACP グレースフル コンバージェンスはイネーブルになっています。あるデバイスとの LACP 相互運用性をサポートする必要がある場合、コンバージェンスをディセーブルにできます。そのデバイスとは、グレースフル フェールオーバーのデフォルトが、ディセーブルにされたポートがダウンになるための時間を遅らせる可能性がある、または、ピアからのトラフィックを喪失する原因にもなるデバイスです。

（注） コマンドが実行される前に、ポート チャネルが管理上のダウン状態である必要があります。

作業を開始する前に

LACP をイネーブルにします。

[Port Channel] ペインを使用して、LACP ポート プライオリティを設定します（図 5-3 を参照）。

手順の詳細

LACP ポート プライオリティを設定するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを表示するデバイスをダブルクリックします。

そのデバイスが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 3 ポート チャネルをクリックします。

ポート チャネルが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 4 [Port Channel Details] タブをクリックします。

ステップ 5 [Link Settings] セクションをクリックします。

ポート チャネルに個々のリンクが表示されます。

ステップ 6 設定するリンクをクリックします。

ステップ 7 [Ports (switch)] 領域で、[Priority] フィールドをダブルクリックし、ポートのプライオリティの値を入力します。

デフォルト値は 32768 です。

ステップ 8 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

LACP グレースフル コンバージェンスの再イネーブル化

デフォルトの LACP グレースフル コンバージェンスが再度必要になった場合、コンバージェンスを再度イネーブルにできます。

[Port Channel] ペインを使用して、LACP ポート プライオリティを設定します（図 5-3 を参照）。

手順の詳細

LACP ポート プライオリティを設定するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを表示するデバイスをダブルクリックします。

そのデバイスが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 3 ポート チャネルをクリックします。

ポート チャネルが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 4 [Port Channel Details] タブをクリックします。

ステップ 5 [Link Settings] セクションをクリックします。

ポート チャネルに個々のリンクが表示されます。

ステップ 6 設定するリンクをクリックします。

ステップ 7 [Ports (switch)] 領域で、[Priority] フィールドをダブルクリックし、ポートのプライオリティの値を入力します。

デフォルト値は 32768 です。

ステップ 8 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

LACP の個別一時停止のディセーブル化

ポートがピアから LACP PDU を受信しない場合、LACP はポートを中断ステートに設定します。これが、サーバが LACP にポートを論理的アップにするように要求するときに、サーバの起動に失敗する原因になることがあります。個別の利用のために動作を調整できます。

（注） エッジ ポートで lacp suspend-individual コマンドを実行するだけです。コマンドが実行される前に、ポート チャネルが管理上のダウン状態である必要があります。

作業を開始する前に

LACP をイネーブルにします。

[Port Channel] ペインを使用して、LACP ポート プライオリティを設定します（図 5-3 を参照）。

手順の詳細

LACP ポート プライオリティを設定するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを表示するデバイスをダブルクリックします。

そのデバイスが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 3 ポート チャネルをクリックします。

ポート チャネルが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 4 [Port Channel Details] タブをクリックします。

ステップ 5 [Link Settings] セクションをクリックします。

ポート チャネルに個々のリンクが表示されます。

ステップ 6 設定するリンクをクリックします。

ステップ 7 [Ports (switch)] 領域で、[Priority] フィールドをダブルクリックし、ポートのプライオリティの値を入力します。

デフォルト値は 32768 です。

ステップ 8 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

LACP の個別一時停止の再イネーブル化

デフォルトの LACP 個別ポートの一時停止動作を再度イネーブルにできます。

[Port Channel] ペインを使用して、LACP ポート プライオリティを設定します（図 5-3 を参照）。

手順の詳細

LACP ポート プライオリティを設定するには、次の手順を実行します。

ステップ 1 [Feature Selector] ペインで、[Interfaces] > [Logical] > [Port Channel] を選択し、[Port Channel] ペインを開きます。

ステップ 2 [Contents] ペインの [Summary] ペインで、ポート チャネルを表示するデバイスをダブルクリックします。

そのデバイスが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 3 ポート チャネルをクリックします。

ポート チャネルが [Summary] ペイン内で強調表示され、一連のタブが [Details] ペインに表示されます。

ステップ 4 [Port Channel Details] タブをクリックします。

ステップ 5 [Link Settings] セクションをクリックします。

ポート チャネルに個々のリンクが表示されます。

ステップ 6 設定するリンクをクリックします。

ステップ 7 [Ports (switch)] 領域で、[Priority] フィールドをダブルクリックし、ポートのプライオリティの値を入力します。

デフォルト値は 32768 です。

ステップ 8 （任意）メニュー バーで [File] > [Deploy] を選択して変更をデバイスに適用します。

[Device]：[Port Channel Configuration] タブ

[Device]：[vPC Configuration] タブ

（注） デバイスで vPC がイネーブルになっていない場合、この画面に次の 2 つのフィールドが表示されます。
-- 表示のみ。デバイスで VPC がディセーブルになっています。
-- [Enable vPC]。このフィールドをクリックすると、デバイスで vPC がイネーブルになります。

[Port Channel]：[Port Channel Details]：[Common Settings] セクション

[Port Channel]：[Port Channel Details]：[Basic Settings] セクション

[Port Channel]：[Port Channel Details]：[Link Settings] セクション

[Port Channel]：[Port Channel Advanced Settings for Switched Port Channels]：[VLAN Settings] セクション

[Port Channel]：[Port Channel Advanced Settings for Routed Port Channels]：[IP Address] セクション

[Port Channel]：[Port Channel Advanced Settings]：[Advanced Settings] セクション

[Port Channel Subinterface]：[Subinterface Details]：[Basic Settings] セクション

[Port Channel Subinterface]：[Subinterface Details]：[IP Address Settings] セクション

関連資料

標準規格

管理情報ベース（MIB）
