産業用ワイヤレス高利得パネルアンテナ（IW-ANT-PNL5615-NS=）は、さまざまな用途での導入が可能な指向性 2 ポートアレイソリューションです。このアンテナは、汎用性の高い取り付けソリューションと独自の高効率放射特性を備えているため、産業用ワイヤレススペースでの二点間通信に適したソリューションです。

（注）	ポート 2 には自己識別アンテナ（SIA）回路が含まれていて、ポートの横にあるドットで示されています。ポート 2 を、アクセスポイントでの自己識別をサポートしているポートに接続します。

次のような機能があります。

• 小型設計

• 自己識別アンテナ（SIA）回路

• 15 dBi 利得

• N（f）ポート X 2

• IP66/67 保護等級

• 高ポート間分離

次の表にアンテナの仕様を示します。

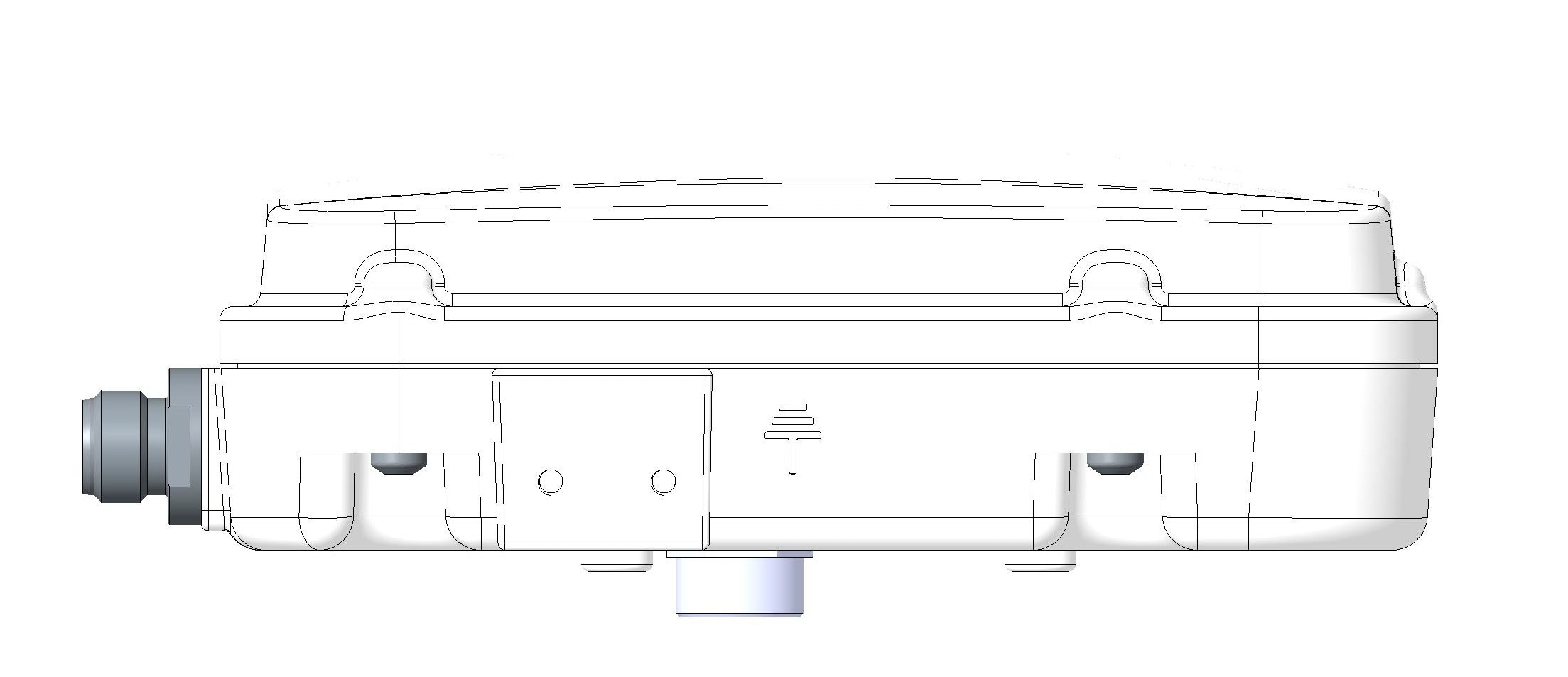

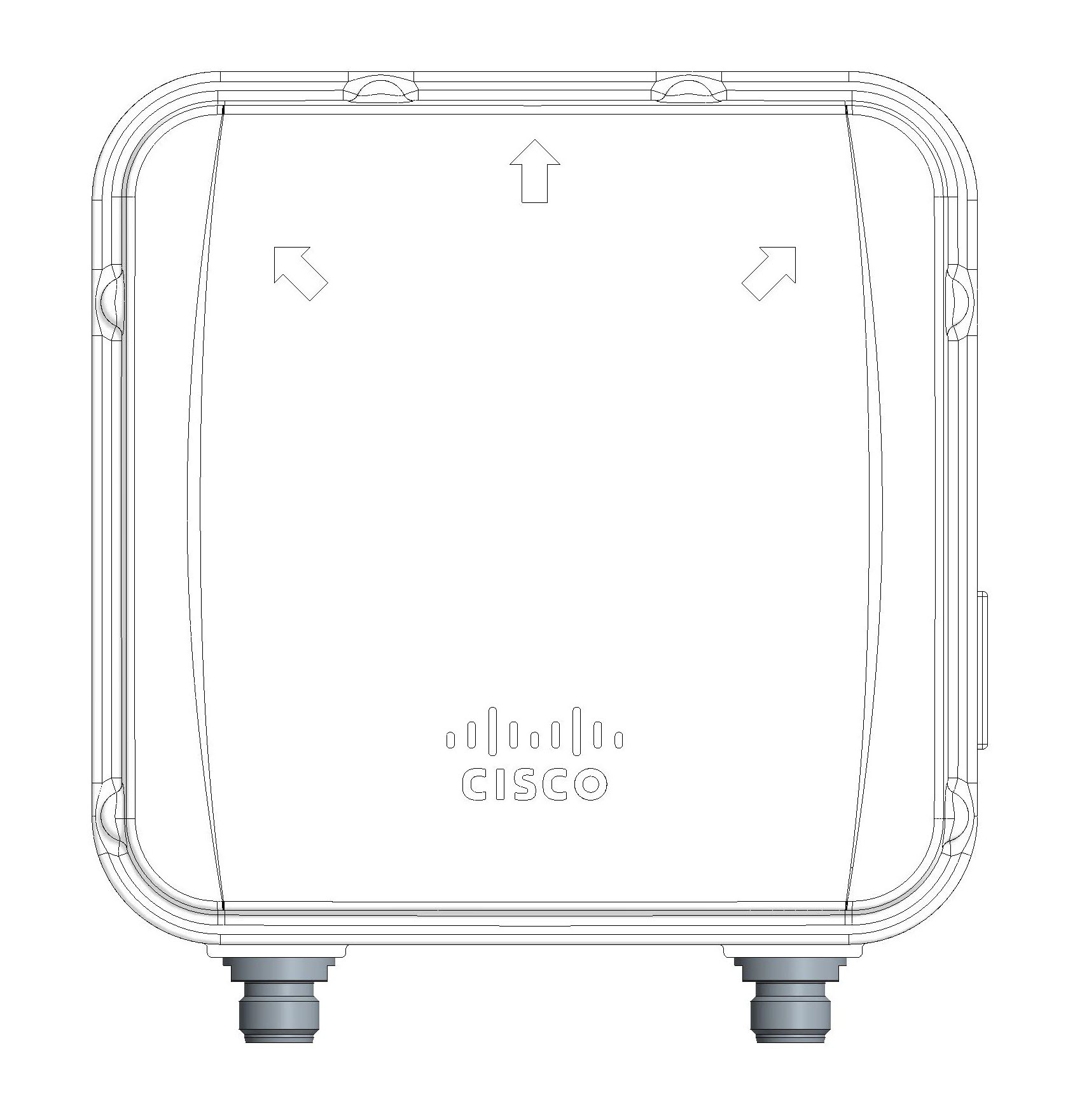

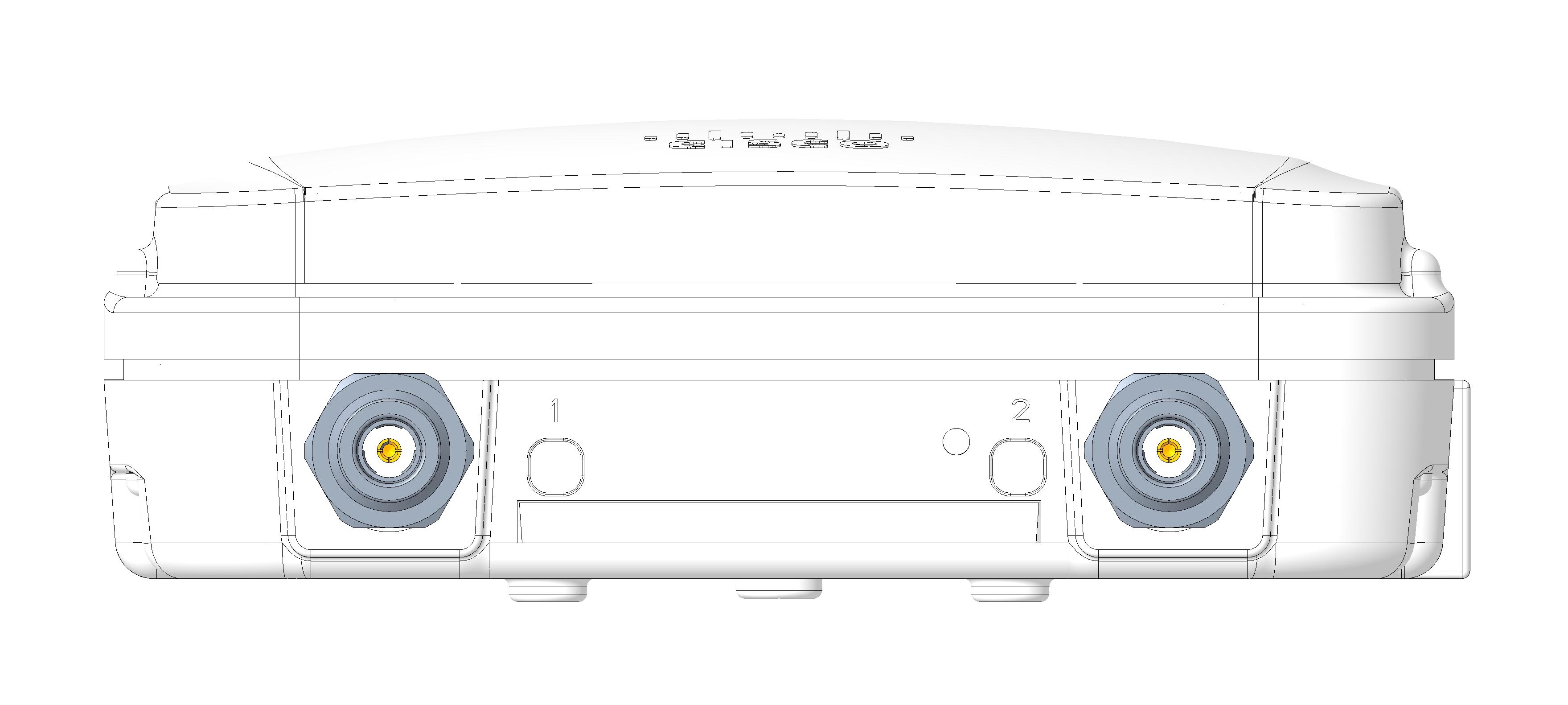

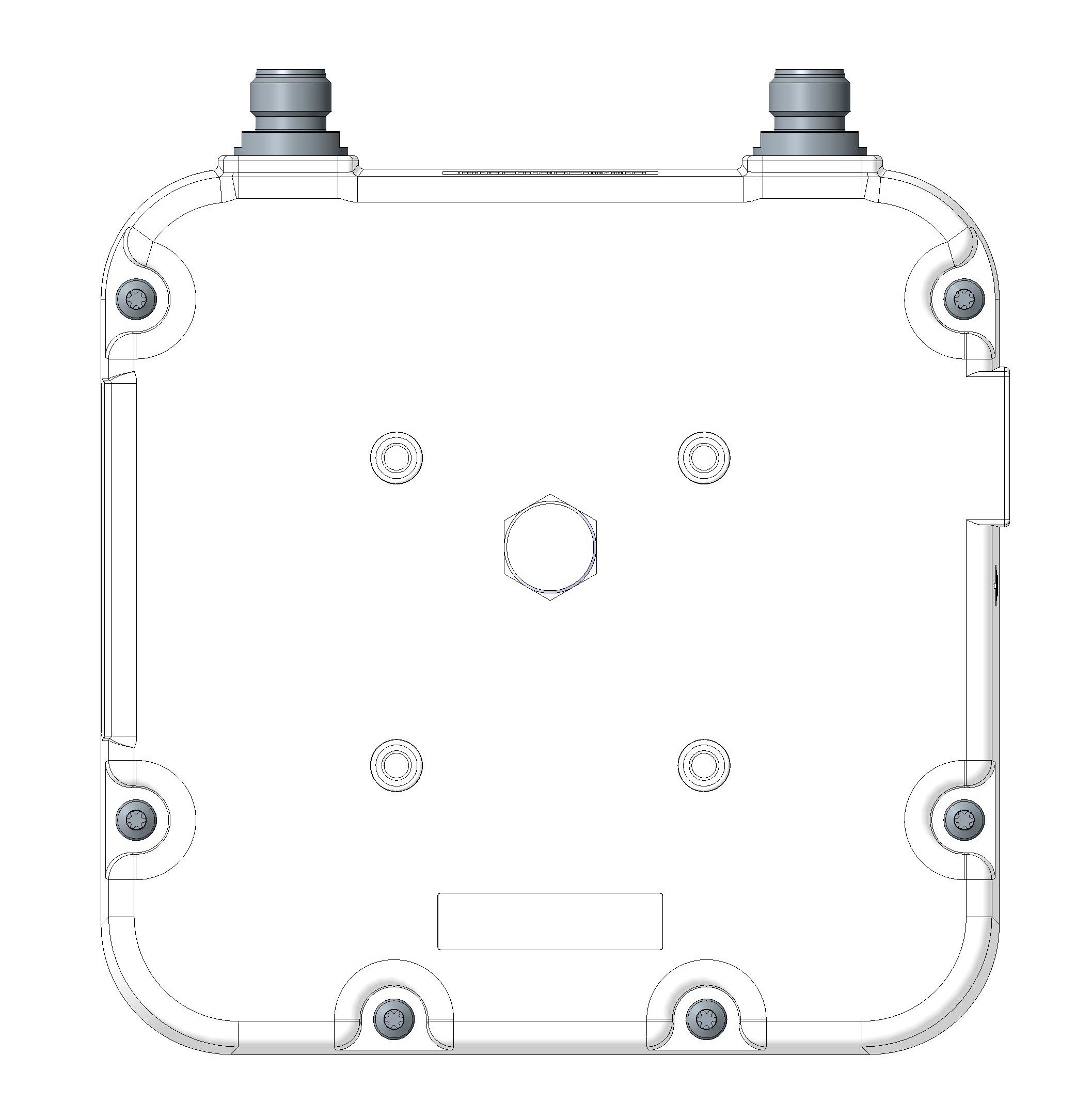

次の図にアンテナの詳細を示します。

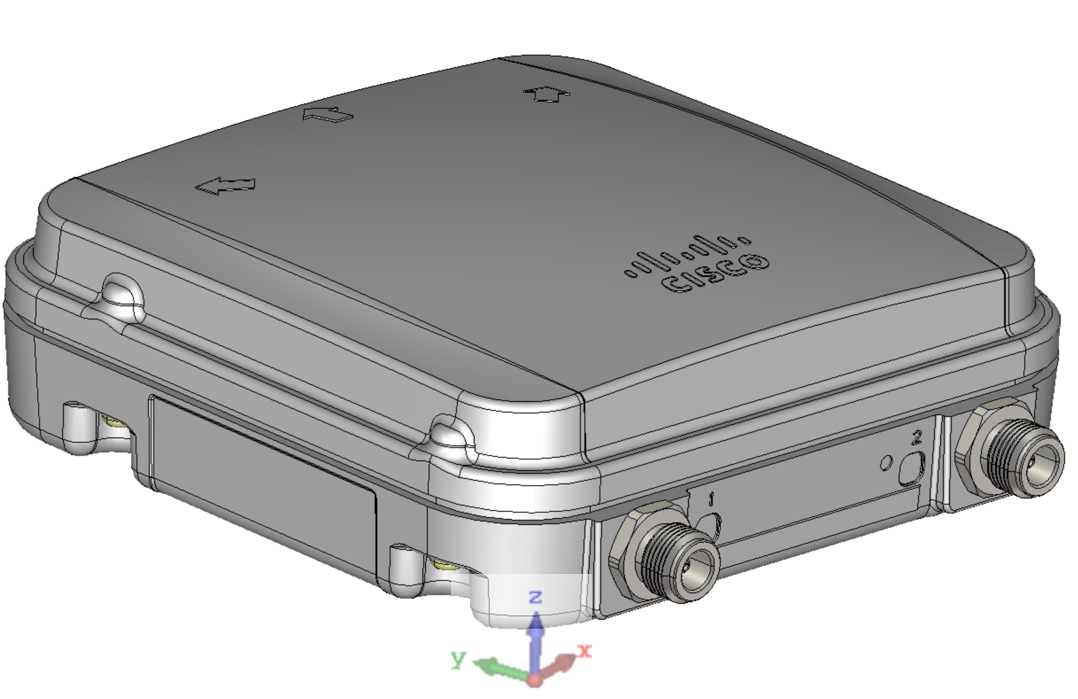

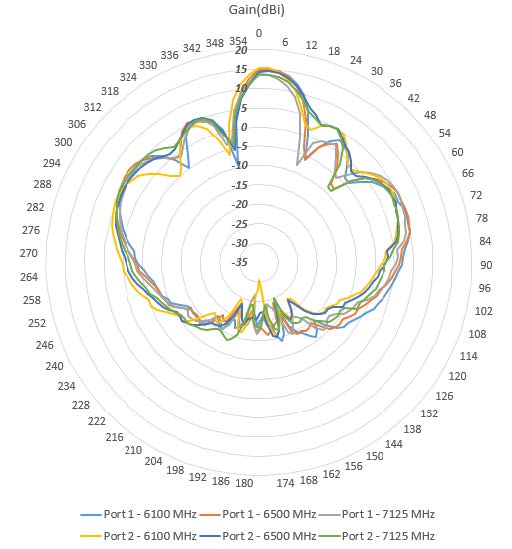

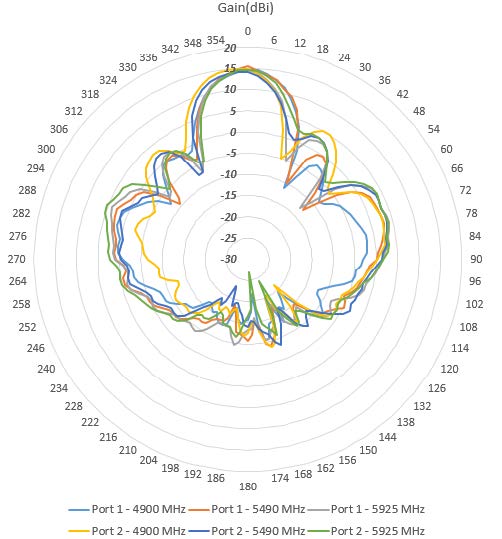

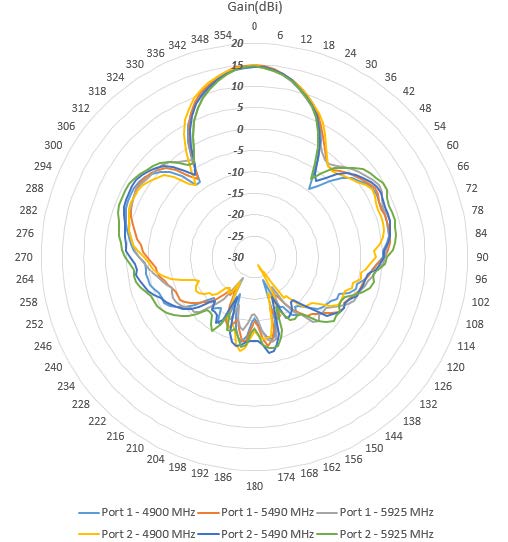

5 GHz および 6 GHz 帯域の放射パターンを次に示します。説明のため、極座標プロットの参照座標は、次のデバイスの向きに対してマッピングされます。

表 1. IW-ANT-PNL5615-NS= の放射パターン

IW-ANT-PNL5615-NS= 高利得アンテナは、壁面または支柱に取り付けることができます。次の 2 つのオプション取り付けキットを用意しています。

これら両方の取り付け器具には、IW9165D アクセスポイントなどとの互換性があります。

IW9165D AP を使用してアンテナを取り付けるには、『IW9165D Hardware Installation Guide』の各取り付けキットの手順を参照してください。
