Cisco Service Control Application Reporter ユーザ ガイド

Windows 環境での SCA Reporter のインストール

ステップ 1 SCA Reporter のインストール ファイル SCA Reporter 3.6.0 Setup.exe を選択してダブルクリックします。

[Welcome to the SCA Reporter 3.6.0 Setup Wizard] ウィンドウが表示されます。図 2-1 を参照してください。

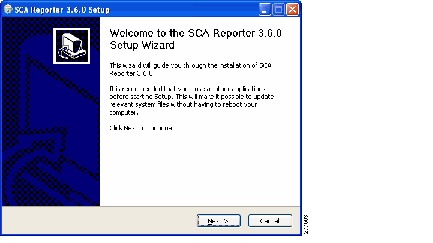

図 2-1 SCA Reporter Setup ウィザードの [Welcome]

ステップ 2 [Next] をクリックします。SCA Reporter 3.6.0 Setup ウィザードの [Choose Install Location] ウィンドウが表示されます。図 2-2 を参照してください。

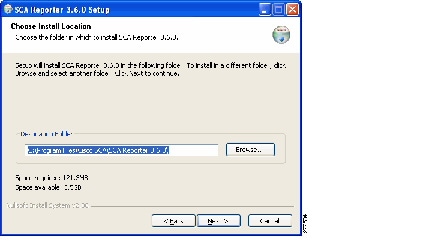

図 2-2 [Choose Install Location]

ステップ 3 （オプション）別のディレクトリにインストールするには、[Browse] をクリックします。

ステップ 4 [Next] をクリックします。SCA Reporter 3.6.0 Setup ウィザードの [Choose Start Menu Folder] ウィンドウが表示されます。図 2-3 を参照してください。

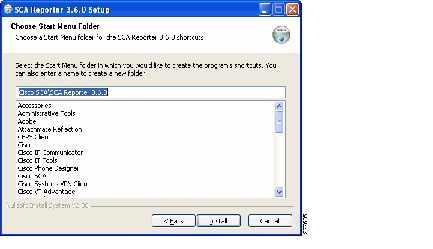

図 2-3 [Start] メニューの場所

ステップ 5 （オプション）別の場所にインストールするには、[Start Menu Folder] フィールドに別の [Start] メニュー フォルダを入力します。

ステップ 6 [Install] をクリックします。SCA Reporter 3.6.0 Setup ウィザードの [Installing] ウィンドウが表示されます。図 2-4 を参照してください。

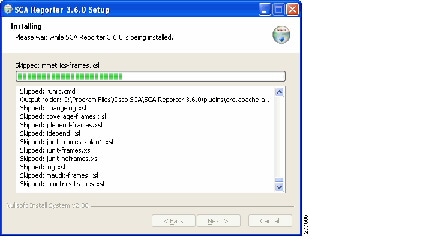

図 2-4 [Installing]

ステップ 7 インストールが完了するまで待機します。[Completing the SCA Reporter 3.6.0 Setup Wizard] ウィンドウが表示されます。図 2-5 を参照してください。

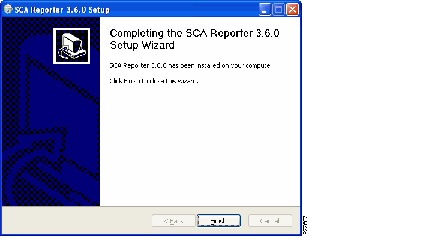

図 2-5 インストールの完了

ステップ 8 [Finish] をクリックします。SCA Reporter 3.6.0 Setup ウィザードが閉じます。SCA Reporter がマシンにインストールされました。

Windows 環境での SCA Reporter のアンインストール

ステップ 1 [Start] > [All Programs] > [Cisco SCA] > [SCA Reporter 3.6.0] > [Uninstall] を選択します。[Welcome to the SCA Reporter 3.6.0 Uninstall Wizard] が表示されます。図 2-6 を参照してください。

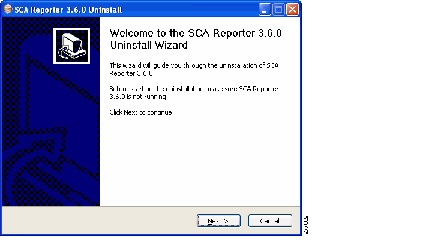

図 2-6 Reporter のアンインストール ウィザード

ステップ 2 [Next] をクリックします。[Uninstall SCA Reporter 3.6.0] ウィンドウが表示されます。図 2-7 を参照してください。

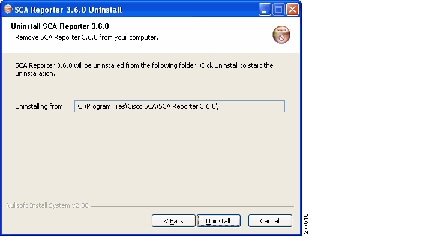

図 2-7 [Start] メニュー フォルダ

ステップ 3 [Uninstall] をクリックします。[Uninstalling] ウィンドウが表示されます。図 2-8を参照してください。

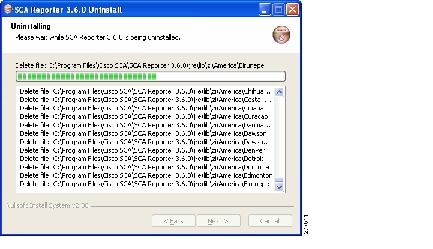

図 2-8 アンインストール

ステップ 4 アンインストールが完了するまで待機します。[Completing the SCA Reporter 3.6.0 Uninstall Wizard] ウィンドウが表示されます。図 2-9 を参照してください。

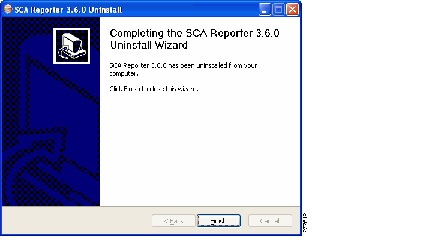

図 2-9 アンインストールの完了

ステップ 5 [Finish] をクリックします。SCA Reporter がマシンからアンインストールされました。

Linux 環境での SCA Reporter のインストール

ステップ 1 SCA BB インストール パッケージ（reporter-cmd-linux.tgz）を CCO からダウンロードします。

ステップ 2 tar xpzf reporter-cmd-linux-3.6.0.tgz コマンドを使用して、選択したディレクトリでインストール パッケージを開きます。

ステップ 3 インストール ディレクトリで reportercmd.sh -setup コマンドを実行します。

Linux 環境での SCA Reporter のアンインストール

インストール ディレクトリを削除します。

データベース接続の管理

SCA Reporter を使用するには、SCE プラットフォームから作成されたデータが格納されているデータベースへの接続を作成し、アクティブにする必要があります。

多数のデータベースへの接続を追加し、必要に応じてアクティブ データベースを変更することができます。

• 「データベース接続の追加」

• 「データベース接続のアクティブ化」

データベース接続の追加

データベース接続は Add Database ウィザードで追加できます。

ステップ 1 [Main] メニューで [Preferences (Filtered)] > [Reporter] を選択します。[Preferences (Filtered)] ウィンドウが表示されます。図 2-12 を参照してください。

ステップ 2 [Reporter] ツリーで [Reporter] > [Databases] を選択します。

図 2-12 [Preferences (Filtered)]（[Databases]）

ステップ 3 [Databases] ペインで [Add] をクリックします。[Add Database wizard] ウィンドウが表示されます。図 2-13 を参照してください。

図 2-13 Add Database ウィザード

ステップ 4 [Choose definition mode] オプション ボタンのうちいずれかを選択します。

• [Simple]

• [Advanced]

ステップ 5 [Next] をクリックします。

[Define new database connection] ウィンドウが表示されます。この表示は、ステップ 4 で選択した定義モードによって決まります。

• [Simple] 定義モードを選択した場合、[Define new database connection] ウィンドウの表示は図 2-14 のようになります。

図 2-14 [Define new database connection]

• [Advanced] 定義モードを選択した場合、[Define new database connection] ウィンドウの表示は図 2-15 のようになります。

図 2-15 [Advanced] 定義

ステップ 6 すべてのフィールドに必要な詳細を入力します。

ステップ 7 （オプション）[Activate this database] チェックボックスをオンにします。

ステップ 8 [Finish] をクリックします。Add Database ウィザードが閉じます。

データベースの定義が、[Preferences (Filtered)] ウィンドウのリストに追加されます。図 2-16 を参照してください。

図 2-16 [Preferences (Filtered)] - [Databases]

ステップ 9 [Test Active DB] をクリックします。

データベース接続がテストされます。

• 接続に成功すると、[Click OK] というメッセージが表示されます。

• 接続に失敗した場合は、データベース接続を再設定してください。

ステップ 10 [OK] をクリックします。[Preferences (Filtered)] ウィンドウが閉じます。

データベース接続のアクティブ化

ステップ 1 メイン メニューで [Preferences (Filtered)] > [Reporter] を選択します。[Preferences (Filtered)] ウィンドウが表示されます。

ステップ 2 [Reporter] ツリーで [Reporter] > [Databases] を選択します。定義されているすべてのデータベース接続が表に一覧表示されます。

現在アクティブになっているデータベースがあれば、チェック マークで示されます（ ）。

ステップ 3 アクティブ化するデータベース接続を選択します。

ステップ 4 [Activate] をクリックします。

ステップ 5 [OK] をクリックします。データベースがアクティブ化されます。

ポリシー データの IP アドレス リストから、最初の IP アドレスが SCE プラットフォームの IP アドレスとして選択され、この SCE プラットフォームのサービス コンフィギュレーション データがレポートで使用されます。[Preferences (Filtered)] ウィンドウが閉じます。

SCE プラットフォームの IP アドレスの設定

データベースがアクティブ化されると、IP アドレスは自動的に IP リストの最初のエントリに設定されます。IP アドレスを変更するには、次の手順を実行します。

（注） [Preferences (Filtered)] ウィンドウには、Reporter で利用できるリポジトリ（テンプレート セット）ごとに 1 つのタブがあります。それぞれのタブで 1 つの SCE プラットフォームを選択してください。複数のリポジトリがある場合は、[Templates] ビュー内に複数のテンプレート グループ セットがあります。

ステップ 1 メイン メニューで [Preferences (Filtered)] > [Reporter] を選択します。[Preferences (Filtered)] ウィンドウが表示されます。図 2-17 を参照してください。

ステップ 2 [Reporter] ツリーで [Reporter] > [Templates] を選択します。

図 2-17 [Preferences (Filtered)] - [Templates]

ステップ 3 [Templates] ペインで、[IP of SCE for policy data] ドロップダウン リストから、サービス コンフィギュレーション データがレポートで使用される SCE プラットフォームの IP アドレスを選択します。この IP アドレスは、SCA Reporter のテンプレート リポジトリに追加されます。

ステップ 4 [Apply] をクリックします。SCE プラットフォームの IP アドレスがサービス コンフィギュレーション データ用に設定されます。

（注） ダイアログボックスを閉じる前に、[Apply] をクリックする必要があります。

ステップ 5 [OK] をクリックします。[Preferences (Filtered)] ウィンドウが閉じます。

グラフ カラーの設定

Reporter インストールの一部としてインストールされているグラフのデフォルトのカラー セットを使用せず（定義済みのカラーは SCA BB Templates パッケージ内にパッケージ化されている）、独自にカラー セットを定義できます。

これにより、次のような Reporter の異なるセッション間でカラーの永続性を確保できます。

• 同じ Reporter インストールにおける異なるセッション

• 同じ SCE プラットフォームのデータを使用する、異なる Reporter インストール（色ファイルをエクスポートおよびインポートする）

• 異なる SCE プラットフォームのデータを使用する、異なる Reporter

• Reporter の異なるバージョン

カラー セットの詳細および項目のカラーの凡例を変更する方法については、「カラー セットの使用」および「1 つの凡例項目のカラーの変更」を参照してください。

カラー セットの使用

カラー セット ファイルの各行で、1 つの凡例項目のカラーを定義します。手動でカラー セット ファイルを編集することは避けてください。

ステップ 1 [Main] メニューで [Preferences (Filtered)] > [Reporter] を選択します。[Preferences (Filtered)] ダイアログボックスが表示されます。

ステップ 2 [Reporter] ツリーで [Reporter] > [Charts Colors] を選択します。[Charts Colors] ペインが表示されます。図 2-18 を参照してください。

図 2-18 [Chart Colors] プリファレンス

ステップ 3 実行する処理を選択します。

• ファイルからカラー セットをインポートするには、[Import] をクリックします。

[Open] ダイアログボックスが表示されます。目的のファイルを参照して [Open] をクリックします。ファイルがインポートされ、既存のカラー セットが上書きされます。

• 現在のカラー セットをファイルにエクスポートするには、[Export] をクリックします。

[Save As] ダイアログボックスが表示されます。目的のディレクトリを参照し、[File name] フィールドにファイル名を入力して、[Save] をクリックします。カラー セットがエクスポートされます。

• デフォルトのカラー セット（SCA BB Templates パッケージで提供されている設定済みのカラー）を復元するには、[Restore Defaults] をクリックします。

• リリース 3.5.0 よりも前に使用されていたカラー割り当て方式をイネーブルにするには、[Enable legacy coloring mode] チェックボックスをオンにします。図 2-19 を参照してください。

図 2-19 [Chart Colors] - [Enable Legacy Coloring Mode]

（注） [Import]、[Restore Defaults]、または [Enable legacy color mode] を適用する前に、[Confirm discarding color settings] ダイアログボックスが表示されます。図 2-20 を参照してください。

図 2-20 [Confirm Discarding Color Settings]

ステップ 4 [OK] をクリックします。[Preferences (Filtered)] ウィンドウが閉じます。

1 つの凡例項目のカラーの変更

ステップ 1 [Main] メニューで [Preferences (Filtered)] > [Reporter] を選択します。[Preferences (Filtered)] ウィンドウが表示されます。

ステップ 2 [Reporter] ツリーで [Reporter] > [Charts Colors] を選択します。[Charts Colors preference] ペインが表示されます。

ステップ 3 カラー ツリーで凡例項目を 1 つ選択します（次のウィンドウでは、service）。

凡例項目の現在のカラーが、[Charts Colors] ペインの右上に表示されます。図 2-21 を参照してください。

図 2-21 現在のカラー

（注） 凡例項目で使用できるカテゴリは、Direction、Hostname、Host IP、Protocol、MOS、Range、Codec、Port Number、Newsgroup、Protocol、Service、Measure、および Subscriber です。

カラーが凡例項目に割り当てられた後、カテゴリと凡例項目は [Charts Colors] ペインだけに表示されます。レポート インスタンスを初めて実行したときに、カラーがグラフ内の凡例項目に割り当てられます。

ステップ 4 カラーをクリックします。カラー パレット ウィンドウが表示されます。図 2-22 を参照してください。

図 2-22 カラー パレット

ステップ 5 凡例項目の新しいカラーを選択し、[OK] をクリックします。

[Color] ウィンドウが閉じます。選択したカラーが凡例項目に適用されます。図 2-23 を参照してください。

[Reset] ボタンがイネーブルになります。

図 2-23 選択したカラーの適用

（注） [Reset] ボタンを使用すると、選択した 1 つの凡例項目のデフォルト カラーを復元できます。

グラフの凡例の設定

グラフ内の凡例の外観をグローバルに設定できます。

ステップ 1 [Main] メニューで [Preferences (Filtered)] > [Reporter] を選択します。[Preferences (Filtered)] ウィンドウが表示されます。図 2-24 を参照してください。

ステップ 2 [Reporter] ツリーで [Reporter] > [Configuration] を選択します。

図 2-24 [Preferences (Filtered)] - [Configuration]

ステップ 3 （オプション）[Show item check box in legend] チェックボックスをオフにします。

ステップ 4 （オプション）[Allow multi column in legend] チェックボックスをオフにします。

ステップ 5 （オプション）[Max legend percentage] フィールドで、新しい値を入力します。

ステップ 6 [OK] をクリックします。新しい設定値が保存されます。[Preferences (Filtered)] ウィンドウが閉じます。

[Hierarchy] ビューの設定

[Hierarchy] ビューの複数のアトリビュートを設定するには、次の手順を実行します。

ステップ 1 [Main] メニューで [Preferences (Filtered)] > [Reporter] を選択します。[Preferences (Filtered)] ウィンドウが表示されます。図 2-25 を参照してください。

ステップ 2 [Reporter] ツリーで [Reporter] > [Configuration] を選択します。

図 2-25 [Preferences (Filtered)] - [Configuration]

ステップ 3 （オプション）[open hierarchy view on start] チェックボックスをオンにします。

ステップ 4 （オプション）[services tree default level] フィールドで、新しいを入力します。

ステップ 5 （オプション）[sorted tree number of services on other group] フィールドで、階層の [Other group] 内に含めるサービスの数を示す新しい値を入力します。

ステップ 6 [OK] をクリックします。新しい設定値が保存されます。

[Preferences (Filtered)] ウィンドウが閉じます。

SCA Reporter の詳細オプションの設定

SCA Reporter では、次の詳細オプションを設定できます。

• デバッグ メッセージのログ

• データベース接続を待ち受ける時間の長さ

• 同時に実行できるレポート インスタンスの最大数

ステップ 1 [Main] メニューで [Preferences (Filtered)] > [Reporter] を選択します。[Preferences (Filtered)] ウィンドウが表示されます。図 2-26 を参照してください。

ステップ 2 [Reporter] ツリーで [Reporter] > [Configuration] を選択します。

図 2-26 [Preferences (Filtered)] - [Configuration]

ステップ 3 デバッグ メッセージをロギングするには、[Send debug messages to log] チェックボックスをオンにします。

デバッグ メッセージをロギングすると、ログ ファイルが急速に大きくなることがあります。

ステップ 4 [seconds to wait for a database connection] フィールドに新しい値を入力します。

ステップ 5 [maximum number of reports that can be executed simultaneously] フィールドに新しい値を入力します。

ステップ 6 [OK] をクリックします。新しい設定値が保存されます。[Preferences (Filtered)] ウィンドウが閉じます。

オンライン ヘルプの利用方法

このユーザ ガイドの関連部分に SCA Reporter からアクセスするには、次の手順を実行します。

ステップ 1 [Help] メニューから [Help Contents] を選択します。オンライン ヘルプが別のウィンドウで開きます。詳細については、「オンライン ヘルプの検索の使用」を参照してください。

オンライン ヘルプの検索の使用

SCA Reporter 内からオンライン ヘルプを検索することもできます。

ステップ 1 [Help] メニューから [Search] を選択します。[Reporter] ウィンドウで [Help] ビューが表示されます（図 2-27）。

図 2-27 Reporter のヘルプ

ステップ 2 単語、語句、式を [Search expression] フィールドに入力します。

[Go] ボタンがクリック可能になります。

（注） [>>]（拡張）をクリックすると、検索式の作成方法が表示されます。

ステップ 3 [Go] をクリックします。検索式を含むヘルプ トピックが [Local Help] の下に表示されます。

ステップ 4 内容を表示するには、 ヘルプ トピックをクリックします。

（注） トピックにブックマークを付けて後で参照できます。

ステップ 5 [Help] ビュー下部の適切なリンクをクリックすると、以下に切り替えることができます。

• すべてのトピック

• 関連トピック

• ブックマーク

最初のレポートの作成

ステップ 1 SCA Reporter を起動します（[Start] > [All Programs] > [Cisco SCA] > [SCA Reporter 3.6.0] > [SCA Reporter 3.6.0] を選択）（図 2-28）。

図 2-28 Reporter

ステップ 2 データベース接続を追加、設定、およびアクティブ化します（「データベース接続の管理」を参照）。

ステップ 3 アクティブなデータベースがあり、システムが正しく設定されていることを確認します。

a. [Main] メニューで [Preferences (Filtered)] > [Reporter] を選択します。[Preferences (Filtered)] ウィンドウが表示されます。

b. [Reporter] ツリーで [Reporter] > [Databases] を選択します。

c. [Databases] ペインで [Test Active DB] をクリックします。

ステップ 4 [Templates] ビューで、いずれかのテンプレート グループのノードを展開します。図 2-29 を参照してください。

図 2-29 テンプレート

ステップ 5 次のいずれかを実行します。

• レポート テンプレートをダブルクリックします。

• レポート テンプレートを右クリックします。

レポート テンプレートのポップアップ メニューが表示されます。図 2-30 を参照してください。

図 2-30 テンプレート ポップアップ メニュー

ステップ 6 メニューから [New] を選択します。[New Report Wizard] が表示されます。図 2-31 を参照してください。

図 2-31 [New Report Wizard]

レポート インスタンスの名前は、レポート テンプレートの名前に「#1」を付加したものになります。[Report name] フィールドに名前を入力し、任意でレポート インスタンスの名前を変更できます。

ステップ 7 レポート インスタンスのプロパティの設定

値 （[not set]）を持つプロパティがある場合は、それに値を割り当てる必要があります。

ステップ 8 [Next] をクリックします（図 2-32）。

図 2-32 レポート処理の選択

ステップ 9 [Finish] をクリックします。

レポート テンプレートの下にレポート インスタンスが追加されます（図 2-33 を参照）。

図 2-33 追加されたレポート インスタンス

レポート インスタンスが[Favorites] ビューに表示されます。図 2-34 を参照してください。

図 2-34 [Favorites]

[SCA Reporter] ウィンドウの右上にレポート インスタンスの名前を持つレポート ビューが表示され、レポートのグラフが表示されます。図 2-35 を参照してください。

図 2-35 レポート

レポートに含まれるすべてのサービスが[Hierarchy] ビューに含まれます。図 2-36 を参照してください。

図 2-36 [Hierarchy]

ステップ 10 レポートを表示します。グラフ表示プロパティは[Properties] ビューに表示されます。図 2-37 を参照してください。

図 2-37 [Properties]

最初のレポートの処理

ステップ 1 前述の手順に従ってレポートを作成します。

ステップ 2 [Properties] ビューでグラフ表示プロパティを修正することによって、グラフ表示を調整します （「グラフ表示の調整」 を参照）。

ステップ 3 [Hierarchy] ビューで、グラフ項目をいくつかオフにします。修正されたレポートがレポート ビューに表示されます。図 2-38 を参照してください。

ステップ 4 レポート ビューにおいて、ビューの上にあるドロップダウン メニューから [Go To Report] を選択します。

図 2-38 修正されたレポート

[Properties] ビューに、レポート インスタンス プロパティが表示されます。

ステップ 5 （[Show Advanced Properties]）をクリックすることによって、すべてのレポート インスタンス プロパティを表示します（図 2-39）。

図 2-39 レポート プロパティ

ステップ 6 1 つまたは複数のプロパティを修正します （「既存のレポート インスタンスの修正」 を参照）。

ステップ 7 （[Execute]）をクリックします 。 レポートが再生成されます。

修正されたレポートがレポート ビューに表示されます。図 2-40 を参照してください。

図 2-40 修正されたレポート

（ここに示した例（図 2-40）では、[Traffic Direction] および [Units of results] の各プロパティが修正されています）
