章のタイトル： プライベート VLAN の設定
プライベート VLAN の設定
この章では、Catalyst 3750- または 3560-X スイッチでプライベート VLAN を設定する方法について説明します。特に明記しないかぎり、 スイッチ という用語は Catalyst 3750-X または 3560-X スタンドアロン スイッチおよび Catalyst 3750-X スイッチ スタックを意味します。
（注） プライベート VLAN は、LAN ベース フィーチャ セットを実行しているスイッチではサポートされません。
この章で使用するコマンドの構文および使用方法の詳細については、このリリースに対応するコマンド リファレンスを参照してください。
（注） VTP を実行しているスイッチにプライベート VLAN を設定した場合、スイッチは VLAN Trunking Protocol（VTP; VLAN トランキング プロトコル）トランスペアレント モードでなければなりません。「VTP の設定」を参照してください。
プライベート VLAN の概要

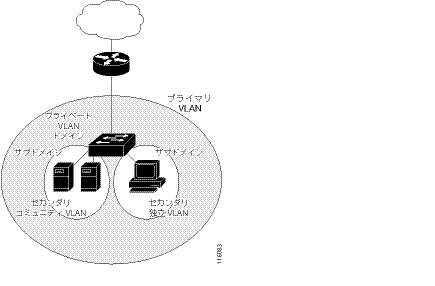

プライベート VLAN 機能は、サービス プロバイダーが VLAN を使用している場合に直面する 2 つの問題に対処します。
•
拡張性：IP ベースまたは IP サービス フィーチャ セットを実行している場合、スイッチは最大 1005 のアクティブ VLAN をサポートします。サービス プロバイダーが 1 カスタマーあたり 1 つの VLAN を割り当てる場合、サービス プロバイダーがサポートできるカスタマー数はこれに制限されます。
• IP ルーティングをイネーブルにするには、各 VLAN にサブネット アドレス空間またはアドレス ブロックを割り当てますが、これにより、未使用の IP アドレスが無駄になり、IP アドレスの管理に問題が起きます。
プライベート VLAN を使用することでスケーラビリティの問題に対処でき、サービス プロバイダーにとっては IP アドレス管理上の利得がもたらされ、カスタマーに対してはレイヤ 2 セキュリティを提供できます。プライベート VLAN では、通常の VLAN ドメインをサブドメインに分割します。サブドメインは、 プライマリ VLAN と セカンダリ VLAN のペアで表されます。プライベート VLAN には複数の VLAN ペアを設定可能で、各サブドメインにつき 1 ペアになります。プライベート VLAN 内のすべての VLAN ペアは同じプライマリ VLAN を共有します。セカンダリ VLAN ID は、各サブドメインの区別に使用されます。図 19-1 を参照してください。
• 独立 VLAN：独立 VLAN 内のポートは、レイヤ 2 レベルでは互いに通信できません。
• コミュニティ VLAN：コミュニティ VLAN 内のポートは互いに通信できますが、レイヤ 2 レベルにある他のコミュニティ内のポートとは通信できません。
プライベート VLAN では、同じプライベート VLAN 内のポート間をレイヤ 2 で分離します。プライベート VLAN ポートには、次の 3 つのタイプがあります。
• 無差別：無差別ポートは、プライベート VLAN に属し、プライマリ VLAN と関連しているセカンダリ VLAN に属するコミュニティ ポートや独立ホスト ポートなどの、すべてのインターフェイスと通信できます。
• 独立：独立ポートは、独立セカンダリ VLAN に属するホスト ポートです。これは、無差別ポートを除く、同じプライベート VLAN 内の他のポートからレイヤ 2 で完全に分離されています。プライベート VLAN は、無差別ポートからのトラフィックを除き、独立ポート宛のトラフィックをすべてブロックします。独立ポートから受信されたトラフィックは、無差別ポートだけに転送されます。
• コミュニティ：コミュニティ ポートは、コミュニティ セカンダリ VLAN に属するホスト ポートです。コミュニティ ポートは、同一コミュニティ VLAN のその他のポート、および無差別ポートと通信します。これらのインターフェイスは、他のコミュニティの他のすべてのインターフェイスおよびプライベート VLAN 内の独立ポートとレイヤ 2 で分離されます。
（注） トランク ポートは、通常の VLAN からのトラフィックを伝送し、またプライマリ、独立、およびコミュニティ VLAN からのトラフィックも伝送します。
プライマリおよびセカンダリ VLAN には次のような特性があります。
• プライマリ VLAN：プライベート VLAN には、プライマリ VLAN を 1 つだけ設定できます。プライベート VLAN 内のすべてのポートは、プライマリ VLAN のメンバです。プライマリ VLAN は、無差別ポートからの単一方向トラフィックのダウンストリームを、（独立およびコミュニティ）ホスト ポートおよび他の無差別ポートへ伝送します。
• 独立 VLAN：プライベート VLAN の独立 VLAN は 1 つだけです。独立 VLAN は、ホストからの単一方向トラフィック アップストリームを無差別ポートおよびゲートウェイへ伝送するセカンダリ VLAN です。
• コミュニティ VLAN：コミュニティ VLAN は、コミュニティ ポートからのアップストリーム トラフィックを無差別ポート ゲートウェイおよび同じコミュニティ内の他のホスト ポートへ伝送するセカンダリ VLAN です。複数のコミュニティ VLAN を 1 つのプライベート VLAN に設定できます。
無差別ポートが扱えるのは、1 つのプライマリ VLAN、1 つの独立 VLAN、および複数のコミュニティ VLAN だけです。レイヤ 3 ゲートウェイは通常無差別ポートを介してスイッチに接続されています。無差別ポートでは、広範囲なデバイスをプライベート VLAN のアクセス ポイントとして接続できます。たとえば、すべてのプライベート VLAN サーバを管理ワークステーションからモニタしたりバックアップしたりするのに、無差別ポートを使用できます。
スイッチ環境では、個々のプライベート VLAN とアソシエートされている IP サブネットを、各エンド ステーションやエンド ステーションの共通グループに割り当てることができます。プライベート VLAN の外部と通信するには、エンド ステーションでは、デフォルト ゲートウェイのみと通信する必要があります。
プライベート VLAN を使用してエンド ステーションへのアクセスを次のように制御できます。
• エンド ステーションに接続されているインターフェイスを選択して独立ポートとして設定し、レイヤ 2 の通信をしないようにします。たとえば、エンド ステーションがサーバの場合、この設定によりサーバ間のレイヤ 2 通信ができなくなります。
• すべてのエンド ステーションがデフォルト ゲートウェイにアクセスできるようにするには、デフォルト ゲートウェイおよびエンド ステーションに接続されているインターフェイスを、無差別ポートとして設定します。
プライマリ、独立、およびコミュニティ VLAN をプライベート VLAN をサポートする他のデバイスにトランキングすることで、プライベート VLAN を複数のデバイスに拡張できます。プライベート VLAN コンフィギュレーションのセキュリティを保って VLAN の他のユーザがプライベート VLAN に設定されないようにするには、プライベート VLAN ポートのないデバイスを含む、すべての中間デバイス内にプライベート VLAN を設定します。
プライベート VLAN での IP アドレッシング方式
各カスタマーに個別の VLAN を割り当てると、次のように IP アドレッシング方式が非効率的になります。
• カスタマーの VLAN にアドレス ブロックを割り当てると、未使用の IP アドレスが出てきます。
• VLAN 内のデバイス数が増加した場合、それに対応するだけのアドレスを割り当てられない場合があります。
これらの問題は、プライベート VLAN を使用することで軽減できます。この場合、プライベート VLAN 内のすべてのメンバーがプライマリ VLAN に割り当てられた共通アドレス空間を共有します。ホストはセカンダリ VLAN に接続され、DHCP サーバがプライマリ VLAN に割り当てられたアドレス ブロックから IP アドレスを割り当てます。後続の IP アドレスは、同じプライマリ VLAN にある別のセカンダリ VLAN にあるカスタマー デバイスに割り当てることができます。新しいデバイスが追加されると、DHCP サーバはサブネット アドレスの大きなプールから次に使用可能なアドレスをデバイスに割り当てます。
複数のスイッチの PVLAN
通常の VLAN と同様に、プライベート VLAN を複数のスイッチにまたがるように設定できます。トランク ポートはプライマリ VLAN およびセカンダリ VLAN を隣接スイッチに伝送します。トランク ポートはプライベート VLAN を他の VLAN として扱います。複数のスイッチにまたがるプライベート VLAN の機能の場合、スイッチ A にある独立ポートからのトラフィックはスイッチ B に到達しません。図 19-2 を参照してください。

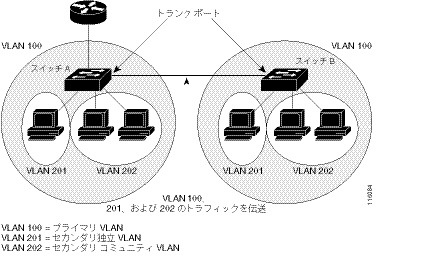

図 19-2 複数のスイッチにまたがるプライベート VLAN
VTP はプライベート VLAN をサポートしないので、レイヤ 2 ネットワーク内のすべてのスイッチにプライベート VLAN を手動で設定する必要があります。ネットワーク内の一部のスイッチにプライマリおよびセカンダリ VLAN の関連を設定しない場合、これらのスイッチのレイヤ 2 データベースは統合されません。これにより、これらのスイッチにプライベート VLAN トラフィックの不要なフラッディングが発生する可能性があります。
（注） プライベート VLAN をスイッチに設定するときに、ユニキャスト ルートとレイヤ 2 エントリとの間のシステム リソースのバランスを取るために、常にデフォルトの Switch Database Management（SDM）テンプレートを使用してください。別の SDM テンプレートが設定されている場合、デフォルト テンプレートを設定するのに sdm prefer default グローバル コンフィギュレーション コマンドを使用します。を参照してください。
プライベート VLAN の 他機能との相互作用
プライベート VLAN には、次のように他の機能と相互作用があります。
• 「プライベート VLAN とユニキャスト、ブロードキャスト、およびマルチキャスト トラフィック」
「セカンダリ VLAN およびプライマリ VLAN の設定」の下にある「プライベート VLAN 設定時の注意事項」も参照してください。
プライベート VLAN とユニキャスト、ブロードキャスト、およびマルチキャスト トラフィック
通常の VLAN では、同じ VLAN にあるデバイスはレイヤ 2 レベルで互いに通信しますが、別の VLAN にあるインターフェイスに接続されたデバイスとはレイヤ 3 レベルで通信する必要があります。プライベート VLAN では、無差別ポートはプライマリ VLAN のメンバーで、ホスト ポートはセカンダリ VLAN に属しています。セカンダリ VLAN はプライマリ VLAN に対応付けられているため、これらの VLAN のメンバはレイヤ 2 レベルで互いに通信できます。
通常の VLAN では、ブロードキャストはその VLAN 内のすべてのポートに転送されます。プライベート VLAN ブロードキャスト転送は、次のようにブロードキャストを送信するポートに左右されます。
• 独立ポートはブロードキャストを無差別ポートまたはトランク ポートにだけ送信します。
• コミュニティ ポートは、すべての無差別ポート、トランク ポート、および同じコミュニティ VLAN 内のポートにブロードキャストを送信します。
• 無差別ポートは、プライベート VLAN のすべてのポート（他の無差別ポート、トランク ポート、独立ポート、コミュニティ ポート）にブロードキャストを送信します。
マルチキャスト トラフィックは、プライベート VLAN 境界を越えて単一のコミュニティ VLAN 内にルーティングまたはブリッジングされます。マルチキャスト トラフィックは、同じ独立 VLAN 内のポート間で転送されず、また別のセカンダリ VLAN 内のポート間でも転送されません。
プライベート VLAN と SVI
レイヤ 3 スイッチでは、Switch Virtual Interface（SVI; スイッチ仮想インターフェイス）が VLAN のレイヤ 3 インターフェイスを表します。レイヤ 3 デバイスは、セカンダリ VLAN ではなくプライマリ VLAN を介してだけプライベート VLAN と通信します。レイヤ 3 VLAN インターフェイス（SVI）はプライマリ VLAN にだけ設定してください。レイヤ 3 VLAN インターフェイスをセカンダリ VLAN 用に設定できません。VLAN がセカンダリ VLAN として設定されている間、セカンダリ VLAN の SVI は非アクティブになります。
• アクティブ SVI を設定した VLAN をセカンダリ VLAN として設定しようとすると、SVI をディセーブルにするまで設定が許可されません。
• セカンダリ VLAN として設定されている VLAN に SVI を作成しようとしてセカンダリ VLAN がすでにレイヤ 3 にマッピングされている場合、SVI は作成されず、エラーが返されます。SVI がレイヤ 3 にマッピングされていない場合、SVI は作成されますが、自動的にシャットダウンされます。
プライマリ VLAN がセカンダリ VLAN に対応付けられていてマッピングされていると、プライマリ VLAN 上の設定はセカンダリ VLAN SVI に伝播されます。たとえば、IP サブネットをプライマリ VLAN SVI に割り当てる場合、このサブネットはプライベート VLAN 全体の IP サブネット アドレスです。
プライベート VLAN とスイッチ スタック
プライベート VLAN はスイッチ スタック内で動作でき、プライベート VLAN ポートはさまざまなスタック メンバに常駐できます。ただし、スイッチ スタックを変更するとプライベート VLAN 動作に影響を与えます。
• スタックにプライベート VLAN 無差別ポートが 1 つだけ含まれ、このポートを含めたスタック メンバがスタックから削除された場合、プライベート VLAN のホスト ポートとプライベート VLAN 外との接続が不能になります。
• スタック内にプライベート VLAN 無差別ポートが 1 つだけあるスタック マスターに障害が発生した場合、またはスタックを残し、新しいスタック マスターが選択された場合、古いスタック マスターに無差別ポートがあるプライベート VLAN のホスト ポートとプライベート VLAN 外との接続が不能になります。
• 2 つのスタックが統合した場合、権利を獲得したスタックのプライベート VLAN は影響を受けませんが、スイッチを再起動したときに、権利を獲得しなかったスイッチのプライベート VLAN 設定が失われます。
スイッチ スタックの詳細については、「スイッチ スタックの管理」を参照してください。
プライベート VLAN の設定
• 「プライベート VLAN 内の VLAN の設定および対応付け」
• 「プライベート VLAN ホスト ポートとしてのレイヤ 2 インターフェイスの設定」
• 「プライベート VLAN 無差別ポートとしてのレイヤ 2 インターフェイスの設定」
• 「セカンダリ VLAN のプライマリ VLAN レイヤ 3 VLAN インターフェイスへのマッピング」
プライベート VLAN の設定手順
プライベート VLAN を設定するには、次の手順を実行します。
ステップ 1 VTP モードをトランスペアレントに設定します。
ステップ 2 プライマリおよびセカンダリ VLAN を作成してこれらを対応付けします。「プライベート VLAN 内の VLAN の設定および対応付け」を参照してください。
（注） VLAN がまだ作成されていない場合、プライベート VLAN 設定プロセスでこれを作成します。
ステップ 3 インターフェイスを独立ポートまたはコミュニティ ホスト ポートに設定して、ホスト ポートに VLAN メンバーシップを割り当てます。「プライベート VLAN ホスト ポートとしてのレイヤ 2 インターフェイスの設定」を参照してください。
ステップ 4 インターフェイスを無差別ポートとして設定し、無差別ポートをプライマリおよびセカンダリ VLAN のペアにマッピングします。「プライベート VLAN 無差別ポートとしてのレイヤ 2 インターフェイスの設定」を参照してください。
ステップ 5 VLAN 間ルーティングを使用している場合、プライマリ SVI を設定し、セカンダリ VLAN をプライマリ SVI にマッピングします。「セカンダリ VLAN のプライマリ VLAN レイヤ 3 VLAN インターフェイスへのマッピング」を参照してください。
デフォルトのプライベート VLAN 設定
プライベート VLAN 設定時の注意事項
プライベート VLAN 設定時の注意事項は、次のカテゴリに分けられます。
セカンダリ VLAN およびプライマリ VLAN の設定
プライベート VLAN の設定を行うときは、次の注意事項に従ってください。
• スイッチで VTP バージョン 1 または 2 が稼働している場合は、VTP をトランスペアレント モードに設定する必要があります。プライベート VLAN を設定した後で、VTP モードをクライアントまたはサーバに変更できません。VTP の詳細については、「VTP の設定」を参照してください。VTP バージョン 3 では、プライベート VLAN はすべてのモードでサポートされます。
• VTP バージョン 1 または 2 でプライベート VLAN を設定後、 copy running-config startup config 特権 EXEC コマンドを使用して VTP トランスペアレント モード設定およびプライベート VLAN 設定をスイッチ スタートアップ コンフィギュレーション ファイルに保存します。保存しないと、スイッチをリセットした場合、デフォルトの VTP サーバ モードになり、プライベート VLAN をサポートしなくなります。VTP バージョン 3 ではプライベート VLAN をサポートします。
• VTP バージョン 1 および 2 では、プライベート VLAN 設定の伝播は行われません。プライベート VLAN ポートが必要なデバイスで VTP バージョン 3 が実行されていない場合は、そのデバイス上でプライベート VLAN を設定する必要があります。
• VLAN 1 または VLAN 1002 ～ 1005 をプライマリ VLAN またはセカンダリ VLAN として設定できません。拡張 VLAN（VLAN ID 1006 ～ 4094）はプライベート VLAN に属することができます。
• プライマリ VLAN には、1 つの独立 VLAN および複数のコミュニティ VLAN を関連付けることができます。独立またはコミュニティ VLAN には、これに対応付けられたプライマリ VLAN を 1 つだけ設定できます。
• プライベート VLAN には複数の VLAN が含まれますが、プライベート VLAN 全体で実行可能な Spanning-Tree Protocol（STP; スパニングツリー プロトコル）インスタンスは 1 つだけです。セカンダリ VLAN がプライマリ VLAN に関連付けられている場合、プライマリ VLAN の STP パラメータがセカンダリ VLAN に伝播されます。
• プライベート VLAN で DHCP スヌーピングをイネーブルにできます。プライマリ VLAN で DHCP スヌーピングをイネーブルにする場合、セカンダリ VLAN に伝播されます。セカンダリ VLAN で DHCP を設定しても、プライマリ VLAN をすでに設定している場合、その設定は有効になりません。
• プライベート VLAN ポートで IP ソース ガードをイネーブルにする場合は、プライマリ VLAN で DHCP スヌーピングをイネーブルにする必要があります。
• プライベート VLAN 内でトラフィックを伝送していないデバイスのトランクからプライベート VLAN をプルーニングすることを推奨します。
• プライマリ VLAN、独立 VLAN、およびコミュニティ VLAN には、別々の Quality of Service（QoS）を適用できます。
– sticky ARP エントリとは、SVI およびレイヤ 3 インターフェイス上で学習されるエントリです。Sticky ARP エントリには期限切れがありません。
– ip sticky-arp グローバル コンフィギュレーション コマンドは、プライベート VLAN に属する SVI でだけサポートされます。
– ip sticky-arp インターフェイス コンフィギュレーション コマンドは、次の上でだけサポートされます。
ip sticky-arp グローバル コンフィギュレーション コマンドおよび ip sticky-arp インターフェイス コンフィギュレーション コマンドの使用の詳細については、このリリースを参照してください。
• プライマリおよびセカンダリ VLAN で VLAN マップを設定できます（「VLAN マップの設定」を参照）。ただし、プライベート VLAN のプライマリおよびセカンダリ VLAN に同じ VLAN マップを設定することを推奨します。
• フレームがプライベート VLAN 内で転送されるレイヤ 2 の場合、同じ VLAN マップが入力側と出力側の両方に適用されます。フレームがプライベート VLAN の内側から外部ポートにルーティングされる場合、プライベート VLAN マップが入力側に適用されます。
– ホスト ポートから無差別ポートへのアップストリームで送信されるフレームの場合、セカンダリ VLAN に設定されている VLAN マップが適用されます。
– 無差別ポートからホスト ポートへのダウンストリームで送信されるフレームの場合、プライマリ VLAN に設定されている VLAN マップが適用されます。
プライベート VLAN の特定 IP トラフィックをフィルタリングするには、プライマリ VLAN およびセカンダリ VLAN の両方に VLAN マップを適用する必要があります。
• プライマリ VLAN SVI にだけルータ Access Control List（ACL; アクセス コントロール リスト）を適用できます。ACL はプライマリおよびセカンダリ VLAN のレイヤ 3 トラフィックに適用されます。
• プライベート VLAN がレイヤ 2 でホストを分離していても、ホストはレイヤ 3 で互いに通信できます。
• プライベート VLAN では、次のスイッチド ポート アナライザ（SPAN）機能がサポートされます。
– プライベート VLAN を SPAN 送信元ポートとして設定できます。
– VLAN ベースの SPAN（VSPAN）はプライマリ VLAN、独立 VLAN、およびコミュニティ VLAN で使用できます。また、出力または入力トラフィックを別々にモニタするために、1 つの VLAN でだけ SPAN を使用できます。
プライベート VLAN ポート設定
プライベート VLAN ポートの設定を行うときは、次の注意事項に従ってください。
• プライマリ VLAN、独立 VLAN、またはコミュニティ VLAN にポートを割り当てるには、プライベート VLAN コンフィギュレーション コマンドだけを使用します。プライマリ VLAN、独立 VLAN、またはコミュニティ VLAN として設定した VLAN に割り当てられたレイヤ 2 アクセス ポートは、VLAN がプライベート VLAN 設定の一部の間は非アクティブになります。レイヤ 2 トランク インターフェイスは STP フォワーディング ステートのままです。
• ポート集約プロトコルまたは Link Aggregation Control Protocol（LACP）EtherChannel に属するポートをプライベート VLAN ポートとして設定しないでください。ポートがプライベート VLAN 設定に含まれていると、ポートの EtherChannel 設定が非アクティブになります。
• 誤った設定による STP ループを発生させず、STP コンバージェンスを高速にするために、独立およびコミュニティ ホスト ポートで PortFast および Bridge Protocol Data Unit（BPDU; ブリッジ プロトコル データ ユニット）ガードをイネーブルにします（「オプションのスパニングツリー機能の設定」を参照）。イネーブルの場合、STP はすべての PortFast が設定されたレイヤ 2 LAN ポートに BPDU ガード機能を適用します。PortFast および BPDU ガードを無差別ポートでイネーブルにしないでください。
• プライベート VLAN 設定で VLAN を削除した場合、VLAN に対応付けられたプライベート VLAN ポートが非アクティブになります。
• デバイスがトランクに接続されていてプライマリおよびセカンダリ VLAN がトランクから削除されていない場合、プライベート VLAN ポートを別のネットワーク デバイス上に設定できます。
他の機能に関連する制約事項
プライベート VLAN を設定する際に、他の機能との間で次のような制限があることに留意してください。
（注） エラー メッセージなしで設定が受け入れられていても、コマンドが機能しない場合があります。
• プライベート VLAN が設定されたスイッチにフォールバック ブリッジングを設定しないでください。
• IGMP スヌーピングがスイッチまたはスイッチ スタック上でイネーブル（デフォルト）の場合、スイッチでは 20 以下のプライベート VLAN ドメインがサポートされます。
• Remote SPAN（RSPAN; リモート SPAN）をプライベート VLAN のプライマリまたはセカンダリ VLAN として設定しないでください。
SPAN の詳細については、「SPAN および RSPAN の設定」を参照してください。
• 次のような機能が設定されているインターフェイスにプライベート VLAN ポートを設定しないでください。
– Port Aggregation Protocol（PAgP; ポート集約プロトコル）
– Multicast VLAN Registration（MVR; マルチキャスト VLAN レジストレーション）
– Web Cache Communication Protocol（WCCP）
• IEEE 802.1x ポートベース認証をプライベート VLAN ポートに設定できますが、802.1x とポート セキュリティ、音声 VLAN、またはポート単位のユーザ ACL は、プライベート VLAN ポートに設定できません。
• プライベート VLAN ホストまたは無差別ポートは SPAN 宛先ポートにはできません。SPAN 宛先ポートをプライベート VLAN ポートに設定した場合、ポートは非アクティブになります。
• プライマリ VLAN 内の無差別ポートにスタティック MAC アドレスを設定した場合、同じスタティック アドレスをすべての関連セカンダリ VLAN に追加する必要があります。セカンダリ VLAN 内ホスト ポートにスタティック MAC アドレスを設定した場合、同じスタティック アドレスをすべての関連プライマリ VLAN に追加する必要があります。スタティック MAC アドレスをプライベート VLAN ポートから削除する際に、設定されている MAC アドレスのすべてのインスタンスをプライベート VLAN から削除する必要があります。
（注） プライベート VLAN の 1 つの VLAN で学習したダイナミック MAC アドレスは、関連 VLAN で複製されます。たとえば、セカンダリ VLAN で学習された MAC アドレスはプライマリ VLAN に複製されます。元のダイナミック MAC アドレスが削除されたり期限が切れた場合、複製アドレスは MAC アドレス テーブルから削除されます。
プライベート VLAN 内の VLAN の設定および対応付け
プライベート VLAN を設定するには、特権 EXEC モードで次の手順を行います。
（注） private-vlan コマンドは VLAN コンフィギュレーション モードを終了するまで機能しません。
セカンダリ VLAN をプライマリ VLAN に関連付ける際に、構文に関して次のことに留意してください。
• secondary_vlan_list パラメータには、スペースを含めないでください。カンマで区切った複数の項目を含めることができます。各項目として入力できるのは、単一のプライベート VLAN ID またはハイフンで連結したプライベート VLAN ID です。
• secondary_vlan_list パラメータには複数のコミュニティ VLAN ID を含められますが、独立 VLAN ID は 1 つだけです。
• secondary_vlan_list を入力するか、または add キーワードを指定した secondary_vlan_list を使用してセカンダリ VLAN とプライマリ VLAN を関連付けます。
• remove キーワードとともに secondary_vlan_list を使用して、セカンダリ VLAN とプライマリ VLAN の関連付けを解除します。
• このコマンドは、VLAN コンフィギュレーション モードを終了するまで機能しません。
次に、VLAN 20 をプライマリ VLAN、VLAN 501 を独立 VLAN、VLAN 502 および 503 をコミュニティ VLAN として設定し、これらをプライベート VLAN 内で関連付けして、設定を確認する例を示します。
プライベート VLAN ホスト ポートとしてのレイヤ 2 インターフェイスの設定
レイヤ 2 インターフェイスをプライベート VLAN ホスト ポートとして設定し、これをプライマリおよびセカンダリ VLAN と関連付けるには、特権 EXEC モードで次の手順を実行します。
（注） 独立およびコミュニティ VLAN はいずれもセカンダリ VLAN です。
|
|
|
|
|---|---|---|
switchport private-vlan host-association primary_vlan_id secondary_vlan_id |
||
次に、インターフェイスをプライベート VLAN ホスト ポートとして設定し、これにプライベート VLAN ペアを関連付けて、設定を確認する例を示します。
プライベート VLAN 無差別ポートとしてのレイヤ 2 インターフェイスの設定
レイヤ 2 インターフェイスをプライベート VLAN 無差別ポートとして設定し、これをプライマリおよびセカンダリ VLAN にマッピングするには、特権 EXEC モードで次の手順を実行します。
（注） 独立およびコミュニティ VLAN はいずれもセカンダリ VLAN です。
|
|
|
|
|---|---|---|
switchport private-vlan mapping primary_vlan_id { add | remove } secondary_vlan_list |
||
レイヤ 2 インターフェイスをプライベート VLAN 無差別ポートとして設定した場合、構文に関して次のことに留意してください。
• secondary_vlan_list パラメータには、スペースを含めないでください。カンマで区切った複数の項目を含めることができます。各項目として入力できるのは、単一のプライベート VLAN ID またはハイフンで連結したプライベート VLAN ID です。
• secondary_vlan_list を入力するか、または add キーワードを指定した secondary_vlan_list を使用してセカンダリ VLAN とプライマリ VLAN をプライベート VLAN 無差別ポートにマッピングします。
• remove キーワードを指定した secondary_vlan_list を使用して、セカンダリ VLAN とプライベート VLAN 無差別ポートのマッピングを解除します。
次に、インターフェイスをプライベート VLAN 無差別ポートとして設定してそれをプライベート VLAN にマッピングする例を示します。インターフェイスは、プライマリ VLAN 20 のメンバで、セカンダリ VLAN 501 ～ 503 がマッピングされます。
show vlan private-vlan または show interface status 特権 EXEC コマンドを使用してプライマリおよびセカンダリ VLAN とスイッチ上のプライベート VLAN ポートを表示します。
セカンダリ VLAN のプライマリ VLAN レイヤ 3 VLAN インターフェイスへのマッピング
プライベート VLAN が VLAN 間ルーティングに使用される場合、SVI をプライマリ VLAN に設定してセカンダリ VLAN を SVI にマッピングできます。
（注） 独立およびコミュニティ VLAN はいずれもセカンダリ VLAN です。
セカンダリ VLAN をプライマリ VLAN の SVI にマッピングしてプライベート VLAN トラフィックのレイヤ 3 スイッチングを可能にするには、特権 EXEC モードで次の手順を実行します。
（注） private-vlan mapping インターフェイス コンフィギュレーション コマンドは、レイヤ 3 スイッチングされているプライベート VLAN トラフィックにだけ影響します。
セカンダリ VLAN をプライマリ VLAN のレイヤ 3 VLAN インターフェイスにマッピングする際、構文について次の点に留意してください。
• secondary_vlan_list パラメータには、スペースを含めないでください。カンマで区切った複数の項目を含めることができます。各項目として入力できるのは、単一のプライベート VLAN ID またはハイフンで連結したプライベート VLAN ID です。
• secondary_vlan_list を入力するか、または add キーワードを指定した secondary_vlan_list を使用してセカンダリ VLAN をプライマリ VLAN にマッピングします。
• remove キーワードを指定した secondary_vlan_list を使用して、セカンダリ VLAN とプライマリ VLAN のマッピングを解除します。
次に、VLAN 501 および 502 のインターフェイスをプライマリ VLAN 10 にマッピングする例を示します。VLAN 10 では、プライベート VLAN 501 から 502 へのセカンダリ VLAN 入力トラフィックのルーティングが許可されます。
プライベート VLAN のモニタリング
表 19-1 に、プライベート VLAN モニタ用の特権 EXEC コマンドを示します。
|
|
|
|---|---|
次に、 show vlan private-vlan コマンドの出力例を示します。
