Cisco Nexus 9000 シリーズ NX-OS インターフェイス コンフィギュレーション ガイド リリース 6.x

ステップ 1

configure terminal

例：

switch# configure terminal

switch(config)#

コンフィギュレーション モードに入ります。

ステップ 2

interface {{ type slot/port } | { port-channel number }}

例：

switch(config)# interface ethernet 3/1

switch(config-if)#

設定するインターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。

ステップ 3

switchport mode { access | trunk }

例：

switch(config-if)# switchport mode access

インターフェイスを、非トランキング、タグなし、シングル VLAN レイヤ 2 インターフェイスとして設定します。アクセス ポートは、1 つの VLAN のトラフィックだけを伝送できます。デフォルトでは、アクセス ポートは VLAN1 のトラフィックを伝送します。異なる VLAN のトラフィックを伝送するようにアクセス ポートを設定するには、 switchport access vlan コマンドを使用します。

ステップ 4

switchport access vlan vlan-id

例：

switch(config-if)# switchport access vlan 5

このアクセス ポートでトラフィックを伝送する VLAN を指定します。このコマンドを入力しない場合、アクセス ポートは VLAN1 のトラフィックだけを伝送します。アクセス ポートがトラフィックを伝送する VLAN を 変更する場合 は、このコマンドを使用します。

ステップ 5

exit

例：

switch(config-if)# exit

switch(config)#

コンフィギュレーション モードを終了します。

ステップ 6

show interface

例：

switch# show interface

（任意）インターフェイスのステータスと内容を表示します。

ステップ 7

show interface status error policy [detail]

例：

（任意）ポリシー プログラミング中にエラーを生成するインターフェイスおよび VLAN が表示され、ポリシーがハードウェア ポリシーと一致することを確認できます。

エラーを生成するインターフェイスの詳細を表示するには、detail コマンドを使用します。

ステップ 8

no shutdown

例：

switch# conf t

switch(config)#int e3/1

switch(config-if)# no shutdown

（任意）ポリシーがハードウェア ポリシーと一致するインターフェイスおよび VLAN のエラーをクリアします。このコマンドにより、ポリシー プログラミングが続行でき、ポートがアップできます。ポリシーが対応していない場合は、エラーは error-disabled ポリシー状態になります。

ステップ 9

copy running-config startup-config

例：

switch(config)# copy running-config startup-config

（任意）実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーします。

ステップ 1

configure terminal

例：

switch# configure terminal

switch(config)#

グローバル コンフィギュレーション モードを開始します。

ステップ 2

interface type slot/port

例：

switch(config)# interface ethernet 3/1

switch(config-if)#

設定するインターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。

ステップ 3

switchport host

例：

switch(config-if)# switchport host

インターフェイスをアクセス ホスト ポートとして設定します。このポートはただちに、スパニングツリー フォワーディング ステートに移行し、このインターフェイスのポート チャネル動作をディセーブルにします。

ステップ 4

exit

例：

switch(config-if)# exit

switch(config)#

インターフェイス コンフィギュレーション モードを終了します。

ステップ 5

show interface

例：

switch# show interface

（任意）インターフェイスのステータスと内容を表示します。

ステップ 6

show interface status error policy [detail]

例：

（任意）ポリシー プログラミング中にエラーを生成するインターフェイスおよび VLAN が表示され、ポリシーがハードウェア ポリシーと一致することを確認できます。

エラーを生成するインターフェイスの詳細を表示するには、detail コマンドを使用します。

ステップ 7

no shutdown

例：

switch# configure terminal

switch(config)# int e3/1

switch(config-if)#no shutdown

（任意）ポリシーがハードウェア ポリシーと一致するインターフェイスおよび VLAN のエラーをクリアします。このコマンドにより、ポリシー プログラミングが続行でき、ポートがアップできます。ポリシーが対応していない場合は、エラーは error-disabled ポリシー状態になります。

ステップ 8

copy running-config startup-config

例：

switch(config)# copy running-config startup-config

（任意）実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーします。

ステップ 1

configure terminal

例：

switch# configure terminal

switch(config)#

グローバル コンフィギュレーション モードを開始します。

ステップ 2

interface { type slot/port | port-channel number }

例：

switch(config)# interface ethernet 3/1

switch(config-if)#

設定するインターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。

ステップ 3

switchport mode { access | trunk }

例：

switch(config-if)# switchport mode trunk

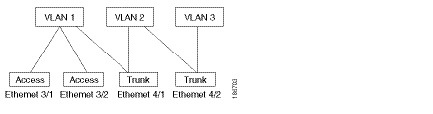

インターフェイスをレイヤ 2 トランク ポートとして設定します。トランク ポートは、同じ物理リンクで 1 つ以上の VLAN 内のトラフィックを伝送できます（各 VLAN はトランキングが許可された VLAN リストに基づいています）。デフォルトでは、トランク インターフェイスはすべての VLAN のトラフィックを伝送できます。特定のトランク上で特定の VLAN だけを許可するように指定するには、 switchport trunk allowed vlan コマンドを使用します。

ステップ 4

exit

例：

switch(config-if)# exit

switch(config)#

インターフェイス コンフィギュレーション モードを終了します。

ステップ 5

show interface

例：

switch# show interface

（任意）インターフェイスのステータスと内容を表示します。

ステップ 6

show interface status error policy [detail]

例：

（任意）ポリシー プログラミング中にエラーを生成するインターフェイスおよび VLAN が表示され、ポリシーがハードウェア ポリシーと一致することを確認できます。

エラーを生成するインターフェイスの詳細を表示するには、detail コマンドを使用します。

ステップ 7

no shutdown

例：

switch# configure terminal

switch(config)#int e3/1

switch(config-if)#no shutdown

（任意）ポリシーがハードウェア ポリシーと一致するインターフェイスおよび VLAN のエラーをクリアします。このコマンドにより、ポリシー プログラミングが続行でき、ポートがアップできます。ポリシーが対応していない場合は、エラーは error-disabled ポリシー状態になります。

ステップ 8

copy running-config startup-config

例：

switch(config)# copy running-config startup-config

（任意）実行コンフィギュレーションを、スタートアップ コンフィギュレーションにコピーします。

ステップ 1

configure terminal

例：

switch# configure terminal

switch(config)#

グローバル コンフィギュレーション モードを開始します。

ステップ 2

interface { type slot/port | port-channel number }

例：

switch(config)# interface ethernet 3/1

switch(config-if)#

設定するインターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。

ステップ 3

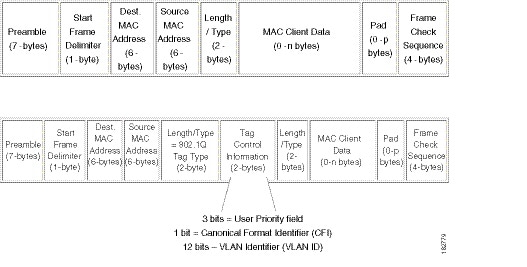

switchport trunk native vlan vlan-id

例：

switch(config-if)# switchport trunk native vlan 5

802.1Q トランクのネイティブ VLAN を設定します。指定できる範囲は 1 ～ 4094 です（ただし、内部使用に予約されている VLAN は除きます）。デフォルト値は VLAN 1 です。

ステップ 4

exit

例：

switch(config-if)# exit

switch(config)#

インターフェイス コンフィギュレーション モードを終了します。

ステップ 5

show vlan

例：

switch# show vlan

（任意）VLAN のステータスと内容を表示します。

ステップ 6

show interface status error policy [detail]

例：

（任意）ポリシー プログラミング中にエラーを生成するインターフェイスおよび VLAN が表示され、ポリシーがハードウェア ポリシーと一致することを確認できます。

エラーを生成するインターフェイスの詳細を表示するには、detail コマンドを使用します。

ステップ 7

no shutdown

例：

switch# configure terminal

switch(config)# int e3/1

switch(config-if)# no shutdown

（任意）ポリシーがハードウェア ポリシーと一致するインターフェイスおよび VLAN のエラーをクリアします。このコマンドにより、ポリシー プログラミングが続行でき、ポートがアップできます。ポリシーが対応していない場合は、エラーは error-disabled ポリシー状態になります。

ステップ 8

copy running-config startup-config

例：

switch(config)# copy running-config startup-config

（任意）実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーします。

ステップ 1

configure terminal

例：

switch# configure terminal

switch(config)#

グローバル コンフィギュレーション モードを開始します。

ステップ 2

interface { ethernet slot/port | port-channel number }

例：

switch(config)# interface ethernet 3/1

設定するインターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。

ステップ 3

switchport trunk allowed vlan { vlan-list add vlan-list | all | except vlan-list | none | remove vlan-list }

例：

switch(config-if)# switchport trunk allowed vlan add 15-20#

トランク インターフェイスの許可 VLAN を設定します。デフォルトでは、トランク インターフェイス上のすべての VLAN（1 ～ 3967 および 4048 ～ 4094）が許可されます。VLAN 3968 ～ 4047 は、内部で使用するデフォルトで予約されている VLAN です。デフォルトでは、すべてのトランク インターフェイスですべての VLAN が許可されます。
デフォルトの予約済み VLAN は 3968 ～ 4094 で、予約 VLAN のブロックを変更できます。詳細については、『 Cisco Nexus 9000 Series NX-OS Layer 2 Switching Configuration Guide 』を参照してください。

ステップ 4

exit

例：

switch(config-if)# exit

switch(config)#

インターフェイス コンフィギュレーション モードを終了します。

ステップ 5

show vlan

例：

switch# show vlan

（任意）VLAN のステータスと内容を表示します。

ステップ 6

show interface status error policy [detail]

例：

（任意）ポリシー プログラミング中にエラーを生成するインターフェイスおよび VLAN が表示され、ポリシーがハードウェア ポリシーと一致することを確認できます。

エラーを生成するインターフェイスの詳細を表示するには、detail コマンドを使用します。

ステップ 7

no shutdown

例：

switch# conf t

switch(config)# int e3/1

switch(config-if)# no shutdown

（任意）ポリシーがハードウェア ポリシーと一致するインターフェイスおよび VLAN のエラーをクリアします。このコマンドにより、ポリシー プログラミングが続行でき、ポートがアップできます。ポリシーが対応していない場合は、エラーは error-disabled ポリシー状態になります。

ステップ 8

copy running-config startup-config

例：

switch(config)# copy running-config startup-config

（任意）実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーします。

ステップ 1

configure terminal

例：

switch# configure terminal

switch(config)#

グローバル コンフィギュレーション モードを開始します。

ステップ 2

default interface int-if [ checkpoint name ]

例：

switch(config)# default interface ethernet 3/1 checkpoint test8

インターフェイスの設定を削除し、デフォルトの設定を復元します。キーワードを使用して、サポートされているインターフェイスを表示します。

checkpoint キーワードを使用して、設定を消去する前にインターフェイスの実行コンフィギュレーションのコピーを保存します。

ステップ 3

exit

例：

switch(config)# exit

switch#

グローバル コンフィギュレーション モードを終了します。

ステップ 4

show interface

例：

switch# show interface

（任意）インターフェイスのステータスと内容を表示します。

ステップ 5

show interface status error policy [detail]

例：

（任意）ポリシー プログラミング中にエラーを生成するインターフェイスおよび VLAN が表示され、ポリシーがハードウェア ポリシーと一致することを確認できます。

エラーを生成するインターフェイスの詳細を表示するには、detail コマンドを使用します。

ステップ 6

no shutdown

例：

switch# conf t

switch(config)# int e3/1

switch(config-if)# no shutdown

（任意）ポリシーがハードウェア ポリシーと一致するインターフェイスおよび VLAN のエラーをクリアします。これにより、ポリシー プログラミングが続行でき、ポートがアップできます。ポリシーが対応していない場合は、エラーは error-disabled ポリシー状態になります。

ステップ 1

configure terminal

例：

switch# configure terminal

switch(config)#

グローバル コンフィギュレーション モードを開始します。

ステップ 2

interface {{ type slot/port } | { port-channel number }}

例：

switch(config)# interface ethernet 3/1

switch(config-if)#

設定するインターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。

ステップ 3

switchport

例：

switch(config-if)# switchport

インターフェイスをレイヤ 2 インターフェイスとして設定します。

ステップ 4

[no]switchport autostate exclude

例：

switch(config-if)# switchport autostate exclude

VLAN に複数のポートがあるときに、VLAN インターフェイスのリンクアップ計算からポートを除外します。

デフォルト設定に戻すには、このコマンドの no 形式を使用します。

ステップ 5

[no]switchport autostate exclude vlan vlan id

例：

switch(config-if)# switchport autostate exclude vlan 10

（任意）自動ステート除外インターフェイスから vlan または vlan のセットを除外します。これにより、システムの中断を最小限に抑えることができます。

デフォルト設定に戻すには、このコマンドの no 形式を使用します。

ステップ 6

exit

例：

switch(config-if)# exit

switch(config)#

インターフェイス コンフィギュレーション モードを終了します。

ステップ 7

show running-config interface {{ type slot/port } | { port-channel number }}

例：

switch(config)# show running-config interface ethernet 3/1

（任意）指定されたインターフェイスに関する設定情報を表示します。

ステップ 8

show interface status error policy [detail]

例：

（任意）ポリシー プログラミング中にエラーを生成するインターフェイスおよび VLAN が表示され、ポリシーがハードウェア ポリシーと一致することを確認できます。

エラーを生成するインターフェイスの詳細を表示するには、detail コマンドを使用します。

ステップ 9

no shutdown

例：

switch# conf t

switch(config)# int e3/1

switch(config-if)# no shutdown

（任意）ポリシーがハードウェア ポリシーと一致するインターフェイスおよび VLAN のエラーをクリアします。このコマンドにより、ポリシー プログラミングが続行でき、ポートがアップできます。ポリシーが対応していない場合は、エラーは error-disabled ポリシー状態になります。

ステップ 10

copy running-config startup-config

例：

switch(config)# copy running-config startup-config

（任意）実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーします。

ステップ 1

configure terminal

例：

switch# configure terminal

switch(config)#

グローバル コンフィギュレーション モードを開始します。

ステップ 2

system default interface-vlan no autostate

例：

switch(config)# system default interface-vlan no autostate

デバイスに対するデフォルトの自動ステート動作をディセーブルにします。

ステップ 3

show interface status error policy [detail]

例：

（任意）ポリシー プログラミング中にエラーを生成するインターフェイスおよび VLAN が表示され、ポリシーがハードウェア ポリシーと一致することを確認できます。

エラーを生成するインターフェイスの詳細を表示するには、detail コマンドを使用します。

ステップ 4

no shutdown

例：

switch# conf t

switch(config)# int e3/1

switch(config-if)# no shutdown

（任意）ポリシーがハードウェア ポリシーと一致するインターフェイスおよび VLAN のエラーをクリアします。このコマンドにより、ポリシー プログラミングが続行でき、ポートがアップできます。ポリシーが対応していない場合は、エラーは error-disabled ポリシー状態になります。

ステップ 5

show running-config [all]

例：

switch(config)# show running-config

（任意）実行コンフィギュレーションを表示します。

デフォルト情報および設定情報を表示するには、all キーワードを使用します。

ステップ 1

configure terminal

例：

switch# configure terminal

switch(config)#

グローバル コンフィギュレーション モードを開始します。

ステップ 2

feature interface-vlan

例：

switch(config)# feature interface-vlan

VLAN インターフェイス モードをイネーブルにします。

ステップ 3

interface vlan vlan-id

例：

switch(config)#interface vlan10

switch(config-if)

VLAN インターフェイスを作成し、インターフェイス コンフィギュレーション モードを開始します。範囲は、1 ～ 4094 です。

ステップ 4

[no] autostate

例：

switch(config-if)# no autostate

デフォルトでは、指定されたインターフェイスの SVI 自動ステート機能をイネーブルにします。

デフォルト設定をディセーブルにするには、このコマンドの no 形式を使用します。

ステップ 5

exit

例：

switch(config-if)# exit

switch(config)#

インターフェイス コンフィギュレーション モードを終了します。

ステップ 6

show running-config interface vlan vlan-id

例：

switch(config)# show running-config interface vlan10

（任意）特定の VLAN インターフェイスの実行コンフィギュレーションを表示します。

ステップ 7

show interface status error policy [detail]

例：

（任意）ポリシー プログラミング中にエラーを生成するインターフェイスおよび VLAN が表示され、ポリシーがハードウェア ポリシーと一致することを確認できます。

エラーを生成するインターフェイスの詳細を表示するには、detail コマンドを使用します。

ステップ 8

no shutdown

例：

switch# conf terminal

switch(config)# int e3/1

switch(config-if)# no shutdown

（任意）ポリシーがハードウェア ポリシーと一致するインターフェイスおよび VLAN のエラーをクリアします。このコマンドにより、ポリシー プログラミングが続行でき、ポートがアップできます。ポリシーが対応していない場合は、エラーは error-disabled ポリシー状態になります。

ステップ 9

show startup-config interface vlan vlan-id

例：

switch(config)# show startup-config interface vlan10

（任意）スタートアップ コンフィギュレーションの VLAN 設定を表示します。

ステップ 1

configure terminal

例：

switch# configure terminal

switch(config)#

グローバル コンフィギュレーション モードを開始します。

ステップ 2

vlan dot1q tag native

例：

switch(config)# vlan dot1q tag native

802.1Q トランキング ネイティブ VLAN ID インターフェイスの動作を変更します。このインターフェイスは、ネイティブ VLAN ID の値と一致してすべての非タグ付きトラフィックを ドロップ するタグを使って開始するすべてのパケットのタギングを 維持 します。この場合も、制御トラフィックはネイティブ VLAN を通過します。デフォルトではディセーブルになっています。

ステップ 3

exit

例：

switch(config)# exit

switch#

グローバル コンフィギュレーション モードを終了します。

ステップ 4

show vlan

例：

switch# show vlan

（任意）VLAN のステータスと内容を表示します。

ステップ 5

show interface status error policy [detail]

例：

（任意）ポリシー プログラミング中にエラーを生成するインターフェイスおよび VLAN が表示され、ポリシーがハードウェア ポリシーと一致することを確認できます。

エラーを生成するインターフェイスの詳細を表示するには、detail コマンドを使用します。

ステップ 6

no shutdown

例：

switch# configure terminal

switch(config)# int e3/1

switch(config-if)# no shutdown

（任意）ポリシーがハードウェア ポリシーと一致するインターフェイスおよび VLAN のエラーをクリアします。このコマンドにより、ポリシー プログラミングが続行でき、ポートがアップできます。ポリシーが対応していない場合は、エラーは error-disabled ポリシー状態になります。

ステップ 7

copy running-config startup-config

例：

switch# copy running-config startup-config

（任意）実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーします。

ステップ 1

configure terminal

例：

switch# configure terminal

switch(config)#

グローバル コンフィギュレーション モードを開始します。

ステップ 2

system default switchport [ shutdown ]

例：

switch(config-if)# system default switchport

システムのすべてのインターフェイスに対するデフォルトのポート モードをレイヤ 2 アクセス ポート モードに設定し、インターフェイス コンフィギュレーション モードを開始します。デフォルトでは、すべてのインターフェイスがレイヤ 3 です。

ステップ 3

exit

例：

switch(config-if)# exit

switch(config)#

インターフェイス コンフィギュレーション モードを終了します。

ステップ 4

show interface brief

例：

switch# show interface brief

（任意）インターフェイスのステータスと内容を表示します。

ステップ 5

show interface status error policy [detail]

例：

（任意）ポリシー プログラミング中にエラーを生成するインターフェイスおよび VLAN が表示され、ポリシーがハードウェア ポリシーと一致することを確認できます。

エラーを生成するインターフェイスの詳細を表示するには、detail コマンドを使用します。

ステップ 6

no shutdown

例：

switch# configure terminal

switch(config)# int e3/1

switch(config-if)# no shutdown

（任意）ポリシーがハードウェア ポリシーと一致するインターフェイスおよび VLAN のエラーをクリアします。このコマンドにより、ポリシー プログラミングが続行でき、ポートがアップできます。ポリシーが対応していない場合は、エラーは error-disabled ポリシー状態になります。

ステップ 7

copy running-config startup-config

例：

switch(config)# copy running-config startup-config

（任意）実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーします。

レイヤ 3 インターフェイスの設定

第 4 章、「レイヤ 2 インターフェイスの設定」

ポート チャネル

第 6 章、「ポート チャネルの設定」

VLAN および STP

『Cisco Nexus 9000 Series NX-OS Layer 2 Switching Configuration Guide』

インターフェイス

『Interfaces Configuration Guide, Cisco DCNM for LAN』

システム管理

『Cisco Nexus 9000 Series NX-OS System Management Configuration Guide』

ハイ アベイラビリティ

『Cisco Nexus 9000 Series NX-OS High Availability and Redundancy Guide』

ライセンス

『Cisco NX-OS Licensing Guide』

リリース ノート

『Cisco Nexus 9000 Series NX-OS Release Notes』

この機能でサポートされる新規の標準または変更された標準はありません。また、既存の標準のサポートは変更されていません。

--

• BRIDGE-MIB

• IF-MIB

• CISCO-IF-EXTENSION-MIB

• ETHERLIKE-MIB

サポートされている MIB を検索およびダウンロードするには、次の URL にアクセスしてください。

ftp://ftp.cisco.com/pub/mibs/supportlists/nexus9000/Nexus9000MIBSupportList.html
