Cisco Unified Communications Manager Express System アドミニストレータ ガイド

ディレクトリ エントリのクリア

Cisco Unified CME 8.6 では、Cisco Unified SCCP IP Phone のディスプレイ画面に表示される不在着信、発信、受信通話エントリなど、電話履歴詳細の表示をクリアできます。不在着信、発信、受信通話の電話番号エントリの表示を削除するには、ほとんどの Cisco Unified IP Phone でディレクトリ サービス ボタンを押すか、7931 電話機で回線ボタンをプログラムします。コール ディレクトリのクリア機能は、Cisco Unified IP Phone 7960、7961、7970、 7971、8961 でサポートされます。

ディレクトリ エントリのクリア機能を可能にするため、exclude コマンドに電話履歴オプションが追加されています。電話履歴詳細をクリアするための電話機設定の詳細については、「SCCP 電話機からの電話履歴詳細のクリア」を参照してください。

Cisco Unified IP Phone 7970 の背景イメージのカスタマイズ

Cisco Unified IP Phone 7970 および 7971 では、電話画面の背景イメージのカスタマイズがサポートされています。Cisco Unified IP Phone 7970 または 7971 で、カスタマイズした背景イメージの表示をイネーブルにするには、 http://www.cisco.com/en/US/products/sw/voicesw/ps4625/products_tech_note09186a008062495a.shtml にあるテクニカル ノートの手順に従ってください。

背景イメージのサンプルは、 http://www.cisco.com/cgi-bin/tablebuild.pl/ip-iostsp の 7970-backgrounds.tar ファイルにあります。

カスタマイズされたボタン レイアウト

Cisco Unified CME 8.5 以降のバージョンでは、ボタン レイアウト機能を使用して、電話機のさまざまなボタン タイプの表示順をカスタマイズできます。ボタン レイアウト機能を使用すると、次のタイプのボタン表示をカスタマイズできます。

• 回線ボタン

• 短縮ダイヤル ボタン

• BLF スピード ダイヤル ボタン

• 機能ボタン

• サービスの URL ボタン

Cisco Unified CME 8.5 では、button layout コマンドを使用して、ボタンを目的の順序で並べます。電話機に表示されるすべてのボタンが、ボタン レイアウト設定に従います。button layout コマンドでは、電話機の物理的なボタン番号を button layout コマンドの button-string パラメータで指定します。ボタン レイアウト設定で定義されていないボタンは、空白行として表示されます。電話機でボタン レイアウトを設定する前に、回線ボタン、機能ボタン（プライバシー ボタンを含む）、URL ボタンをそれぞれ line button、feature button、url button コマンドで設定する必要があります。

回線ボタン

ボタン レイアウト制御機能を使用すると、対応する物理的な回線番号または回線番号の範囲をボタンに読み込むことができます。物理的な回線と関連付けられていない回線ボタンは電話機には表示されません。button コマンドを使用して、位置、ボタンのタイプ、電話機のディレクトリ番号を指定して、Cisco Unified SCCP IP Phone のボタンを回線ボタンとしてカスタマイズできます。詳細については、「SCCP 電話機でのボタン レイアウトの設定」を参照してください。

Cisco Unified SIP 電話機の場合、最初の物理的なボタンを有効なディレクトリ番号の回線ボタンにする必要があります。他のボタンは、button コマンドを使用して、相対的な位置（位置のインデックス）、ボタンのタイプ、およびボタンのディレクトリ番号を指定してカスタマイズできます。詳細については、「SIP 電話機でのボタン レイアウトの設定」を参照してください。

短縮ダイヤル ボタン

speed-dial コマンドを使用して、ボタンの位置を指定することによって、短縮ダイヤル ボタンの表示を回線ボタンの前、後、または間にカスタマイズできます。ボタン レイアウト機能を使用すると、対応する物理的な回線番号または回線番号の範囲をボタンに読み込むことができます。関連付けられた物理的な回線がないボタンは電話機に表示されません。

BLF スピード ダイヤル ボタン

ボタン レイアウト機能を使用すると、blf-speed-dial コマンドと特定の位置を使用して、回線ボタンの前、後、または間に BLF スピード ダイヤル ボタンを表示できます。BLF スピード ダイヤル ボタンを設定すると、対応する物理的な回線番号または回線番号の範囲をボタンに読み込むことができます。物理的な回線の関連付けがないボタンは電話機に表示されません。

機能ボタン

現在、プライバシー ボタンは使用できる唯一のボタンで、前述のすべてのボタンの最後に表示されます。PLK 機能を使用すると、電話機の物理的なボタン（回線キー）のほとんどの電話機の機能をイネーブルにできます。このボタン レイアウト機能では、表示されるすべてのボタンを button、speed-dial、blf-speed-dial、feature-button、または url-button コマンドによって設定する必要があります。feature-button が存在する場合、privacy-button より feature-button が優先されます。回線キー上の機能ボタンの設定の詳細については、「SCCP：回線キーでの機能ボタンの設定」と「SIP：回線キーでの機能ボタンの設定」を参照してください。

（注） ボタン レイアウト機能が ephone テンプレート モードとログアウト プロファイル（エクステンション モビリティ）モードの両方で設定される場合、ログアウト プロファイル モードでの設定が優先されます。ephone モードでのボタン レイアウト設定は、エクステンション モビリティ（EM）のない電話機で優先されます。

（注） プライバシー ボタンは、プライバシー ボタンがサポートされ、feature-button コマンドを使って設定された機能ボタンがない電話機では、機能ボタンとしてカウントされます。

URL ボタン

ボタン レイアウト機能を使用すると、回線ボタン、BLF スピード ダイヤル ボタン、BLF スピード ダイヤル ボタン、または機能ボタンの前、後、あるいはその間に URL ボタンを表示できます。回線キー上の URL ボタンの設定の詳細については、「SCCP：回線キーでのサービス URL ボタンの設定」と「SIP：回線キーでのサービス URL ボタンの設定」を参照してください。

カスタマイズ可能な電話機のユーザ インターフェイス サービス

Cisco Unified CME 8.5 以降では、プログラム可能な回線キー（PLK）の URL ボタン設定を使用して、個々のサービス項目をボタンに割り当てることによって、電話機のユーザ インターフェイスでエクステンション モビリティ、電話アプリケーション、およびシングル ナンバー リーチ（SNR）などの個々のサービス項目の可用性をカスタマイズできます。詳細については、「SCCP：回線キーでのサービス URL ボタンの設定」を参照してください。

電話機のユーザ インターフェイスで EM、電話アプリケーション、およびローカル ディレクトリなどのサービスの設定をディセーブルにすることによって、個々のサービス項目の可用性を制限し、電話機のユーザ インターフェイスから個々のサービスの表示を除外できます。ephone テンプレート モードで exclude コマンドを使用して、エクステンション モビリティ（EM）、電話アプリケーション、およびローカル ディレクトリの表示を除外できます。詳細については、「電話機のユーザ インターフェイスでのローカル サービスのブロック」を参照してください。

ディレクトリ サービスが PLK 設定によってイネーブルになっている場合、PLK 設定は、ephone コンフィギュレーション モードまたは ephone テンプレート コンフィギュレーション モードでのディレクトリ サービスの除外よりも優先されます。ephone モードおよび ephone テンプレート モードで設定されたサービスの除外に関係なく、サービスをボタンから利用できます。

Cisco Unified CME 8.5 以降のバージョンでは、ephone または ephone テンプレート コンフィギュレーション モードで exclude コマンドを使用して、EM、電話アプリケーション、ローカル ディレクトリなどのローカル サービスを Cisco Unified SCCP IP Phone のユーザ インターフェイスから使用できないように除外します。

Cisco Unified CME 9.0 以降のバージョンでは、音声レジスタ プールまたは音声レジスタ テンプレート コンフィギュレーション モードで exclude コマンドを使用して、これらすべてのローカル サービスを Cisco Unified SIP IP Phone のユーザ インターフェイスから除外します。

（注） Cisco Unified 9.0 よりも前のバージョンでは、内部 URL アドレスを使用してローカル ディレクトリ サービスを設定する必要があります。

Cisco Unified CME 9.0 以降のバージョンでは、外部 URL アドレスが設定されていない場合、内部 URL アドレスがデフォルトになります。

Cisco Unified IP Phone 7931G の固定回線/機能ボタン

Cisco Unified CME 4.0(2) 以降のバージョンでは、2 種類の固定ボタン レイアウト形式から選択して、Cisco Unified IP Phone 7931G の特定の回線ボタンに機能を割り当て、キー システム電話機の動作をサポートできます。ボタン セットを選択しなかった場合、機能/回線ボタンの固定セットは定義されません。

Cisco Unified IP Phone 7931G の回線ボタン レイアウトは、ボトムアップ配列です。ボタン 1 が配列の右下にあり、ボタン 24 が配列の左上にあります。

ボタン セット 1 には、事前定義された 2 個の機能ボタンがあります（ボタン 24 がメニュー、ボタン 23 がヘッドセット）。

ボタン セット 2 には、事前定義された 4 個の機能ボタンがあります（ボタン 24 がメニュー、ボタン 23 がヘッドセット、ボタン 22 がディレクトリ、ボタン 21 がメッセージ）。

設定については、「SCCP：Cisco Unified IP Phone 7931G のボタン レイアウトの選択」を参照してください。

ヘッダー バーの表示

IP Phone ディスプレイの最上段の行に表示される IP Phone ヘッダー バーの内容をカスタマイズできます。

通常、Cisco Unified IP Phone の IP Phone ヘッダー バー（最上段の行）は、最初の回線ボタンの横に表示されるテキストを複製したものです。図 70 に、ヘッダー バーを示します。ただし、ヘッダー バーに、内線番号の代わりにユーザ定義可能なメッセージを含めることができます。たとえば、ヘッダー バーを使用して、名前や、電話機の完全な E.164 番号を表示できます。説明を指定しなかった場合、ヘッダー バーには、電話機で最初のボタンの横に表示される内線番号の複製が表示されます。

図 70 Cisco Unified IP Phone のディスプレイ

電話ラベル

電話ラベルは、Cisco Unified IP Phone の回線ボタンの横に、内線番号の代わりに表示できる設定可能なテキスト文字列です。デフォルトでは、ディレクトリ番号に関連付けられ、電話機に割り当てられている番号が、該当するボタンの横に表示されます。ラベル機能を使用すると、各ディレクトリ番号にわかりやすいテキスト文字列を入力でき、複数の回線を使用する電話機ユーザは、電話番号の代わりにラベルで回線を選択できるため、社内の電話帳を調べる必要がなくなります。設定の詳細については、「SCCP：ディレクトリ番号のラベルの作成」または「SIP：ディレクトリ番号のラベルの作成」を参照してください。

プログラム可能な電話機のベンダー パラメータ

コンフィギュレーション ファイルの vendorConfig セクションには、電話機の起動時に電話機のファームウェアで読み取られ、実装される電話パラメータおよび表示パラメータが含まれます。現在ロードされているファームウェアでサポートされるパラメータだけが使用できます。パラメータの数およびタイプは、ファームウェアのバージョンによって異なります。

コンフィギュレーション ファイルをダウンロードする IP Phone は、サポートできるパラメータだけを実装し、設定されている実装できないパラメータは無視します。たとえば、Cisco Unified IP Phone 7970G にはバックライト ディスプレイがないため、Backlight パラメータが設定されていても実装できません。次のテキストで、コンフィギュレーション ファイルのエントリの形式を示します。

システム レベルの設定については、「SCCP：すべての電話機のベンダー パラメータの変更」を参照してください。

電話機ごとの設定については、「SCCP：特定の電話機のベンダー パラメータの変更」を参照してください。

Push-to-Talk

この機能を使用すると、Cisco Unified CME 7.0 以降のバージョンで、機能をサポートする外部サーバを必要とせずに One-Way Push-to-Talk（PTT）を使用できます。PTT は、親指ボタン付きの Cisco Unified Wireless IP Phone 7921 および 7925 で、バージョン 1.0.4 以降のファームウェアでサポートされます。

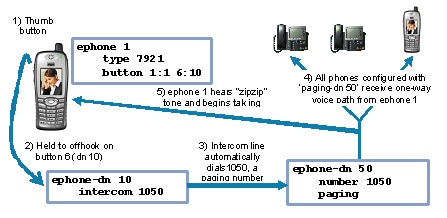

次の図では、ボタン 1/DN 1 がこの電話機のプライマリ回線に設定されています。ボタン 6/DN 10 が PTT 用に設定され、この電話機の親指ボタンを押すとトリガーされる回線になっています。

• 親指ボタンを押したままにすると、電話機で設定されている DN がオフフックになります。

• 親指ボタンは、ページング番号（1050）を対象とするインターコム DN を利用します。

• 対象のポケットベルグループ（DN 50）は、ユニキャスト、マルチキャスト、これら両方のどれでもかまいません。

• コール パスが設定されるときに、ユーザには「ジップジップ」トーンが聞こえます。

• この操作の間、電話機のその他のキーはすべてロックされます。

• 親指ボタンを放すと、通話が終了します。

図 71 PTT のコール フロー

設定については、「SCCP：Cisco Unified Wireless IP Phone での一方向 Push-to-Talk の設定」を参照してください。

Cisco Jabber のサポート

Cisco Unified CME 8.6 以降のバージョンでは、Cisco Jabber がサポートされています。ソフトフォン SIP クライアントは、SIP ソフトフォンとして機能する iPhone アプリケーションです。SIP ソフトフォン クライアントは、VoIP over WLAN をサポートします。Cisco Unified CME 8.6 は、ソフトフォン SIP クライアントに対して、保留、保留解除、転送、コール パーク、コール ピックアップなどの補足サービスをサポートします。

Cisco Jabber の視覚的なボイスメール設定を行うには、ユーザ設定編集機能をイネーブルにする必要があります。「ユーザ設定編集のイネーブル化」を参照してください。

電話機の type CiscoJabber-iOS オプションを使用して、ソフトフォン SIP クライアントを設定できます。Cisco Jabber の設定の詳細については、「Cisco Jabber の設定」を参照してください。

（注） GSM への共有回線、会議、ハンドオフ通話はサポートされません。

（注） iPhone 用 Cisco Jabber は、iOS 5 だけでサポートされます。

（注） 最新のリリースで、Cisco Mobile が Cisco Jabber に名前が変更されました。

コール パークとピックアップ

Cisco SIP クライアントでホーム アクション ボタンを押すと、通話を継続したままアプリケーションがバックグラウンドで実行されます。

コール パークされているときに、停電が発生した、圏外になった、ホーム アクション ボタンが押されたなどによって Cisco iPhone SIP クライアントが登録解除された場合、SIP クライアントからポップアップが表示され、（コール パークされている）通話をピックアップするオプションが表示されます。これは、クライアントが再登録された場合にのみ発生します（設定されているパーク タイマーが経過する前、または通話がドロップする前）。

ダイヤル ルール

Cisco ソフトフォン SIP クライアントでは、Lightweight Directory Access Protocol（LDAP）ディレクトリ サーバと統合するためのダイヤル ルールが使用されます。また、Cisco ソフトフォン SIP クライアントは、発信電話番号を変換し、着信電話番号を詳細な発信者 ID と共に表示するアプリケーション ダイヤル ルール、ディレクトリ ルックアップ ルールなどのダイヤル ルールも使用します。詳細な発信者 ID では、発信者の名前、発信者の写真、発信者の電話番号や、電話のディレクトリに保存されている情報が表示されます。

アプリケーション ダイヤル ルールまたはディレクトリ ルックアップ ルールの xml ファイルを作成し、このファイルを tftp サーバに追加できます。Cisco ソフトフォン SIP クライアントは、音声レジスタ テンプレート コンフィギュレーション モードで url [ldapserver string]、url[AppDialRule string]、url [DirLookupRule string] コマンドを使用して、ダイヤル ルールをダウンロードできます。音声レジスタ コンフィギュレーションを音声レジスタ プール コンフィギュレーション モードに適用する必要があります。詳細については、「Cisco ソフトフォン SIP クライアントのダイヤル ルールの設定」を参照してください。

システム メッセージの表示

システム メッセージ表示機能を使用して、ディスプレイ対応 IP Phone のディスプレイ ウィンドウの下部に表示されるカスタム テキストまたは表示メッセージを指定できます。カスタム テキストまたは表示メッセージが設定されていない場合、デフォルト メッセージの「Cisco Unified CME」が表示されます。

テキスト メッセージを指定する場合、IP Phone は通常（等幅ではなく）プロポーショナル フォントを使用するため、表示される文字数は不定です。約 30 文字の英数字を表示できる幅があります。

次のいずれかのイベントが発生すると、表示メッセージは新しいメッセージで更新されます。

• ビジー状態の電話機がオンフックに戻った。

• アイドル状態の電話機がキープアライブ メッセージを受信した。

• 電話機が再起動された。

ファイル表示機能を使用して、ディスプレイ対応 IP Phone が使用されていないときに、この電話機に表示するファイルを指定できます。この機能を使用すると、テキスト メッセージ機能によってメッセージを表示するときと似た方法で、設定可能な間隔で更新されるシステム メッセージを電話機ディスプレイに表示できます。これら 2 つの違いは、システム テキスト メッセージ機能では電話機ディスプレイの下部に 1 行のテキストとして表示されるのに対して、システム表示メッセージ機能では表示領域全体を使用でき、グラフィック イメージも表示できる点にあります。

機能ボタンの URL プロビジョニング

プログラム可能な機能ボタンの URL プロビジョニングを使用して、IP Phone の機能ボタンを使用してアクセスする代替 XML ファイルを指定できます。

Cisco Unified IP Phone 7940、7940G、7960、7960G など一部の電話機には、通話関連以外のサービスを呼び出すプログラム可能な機能ボタンがあります。サービス、ディレクトリ、メッセージ、情報（i ボタン）の 4 つのボタンは、URL を通じて該当する機能操作にリンクされています。5 番めの設定ボタンは、完全に電話機で管理されます。

機能ボタンは、特定の URL でプロビジョニングされます。URL は、Cisco Unified IP Phone が認識し、使用する XML タグで書式設定された XML Web ページにリンクされています。機能ボタンを押すと、Cisco Unified IP Phone は設定されている URL を使用して、適切な XML Web ページにアクセスし、指示に従います。Web ページは、ユーザをナビゲートする情報を画面に表示するように、Cisco Unified IP Phone に指示を送信します。電話機ユーザは、ソフトキーとスクロール ボタンを使用して、オプションの選択および情報の入力ができます。

これらの機能ボタンの動作は、Cisco Unified IP Phone の機能および指定された URL の内容によって決定されます。

Cisco Unified CME 4.2 以降のバージョンでは、テンプレートを使用して設定を 1 台以上のサポート対象 SCCP 電話機に適用することで、サービス機能ボタンに最大 8 個の URL を設定できます。ephone テンプレートを使用してサービス URL を 1 台以上の SCCP 電話機に設定し、telephony-service コンフィギュレーション モードでシステム レベル サービス URL を設定した場合、電話機ユーザがサービス機能ボタンを押したときに表示されるサービスのリストに、まず、telephony-service コンフィギュレーション モードで設定された値が表示されます。エクステンション モビリティなど Cisco Unified CME セルフ ホスト サービスは、常に、サービス機能ボタンに表示されるオプションのリストの最後に表示されます。

設定については、「機能ボタンの URL」を参照してください。

Cisco Unified SIP IP Phone の電話アプリケーション

Cisco Unified CME 9.0 よりも前は、電話アプリケーション機能は Cisco Unified SCCP IP Phone でのみサポートされていました。

Cisco Unified CME 9.0 以降のバージョンでは、Cisco Unified SIP IP Phone でも電話アプリケーション機能がサポートされるようになりました。

電話アプリケーションは、電話機のサービス機能ボタンで使用できるメニューで次の設定が可能なユーザ アプリケーションです。

• スピード ダイヤルの追加、変更、削除

• ファスト ダイヤルの追加、変更、削除

• BLF スピード ダイヤルの追加、変更、削除

• SNR DN の変更

• after-hour login の実行

• 電話機のリセット

電話アプリケーション機能は、エクステンション モビリティ（EM）電話機と非 EM 電話機の両方で使用できます。EM 電話機の場合、ユーザ ログイン サービスを使用して、ユーザは一時的に自分の物ではない物理的な電話機にアクセスし、自分のデスクフォンと同じように個人設定を利用できます。設定の変更は、ユーザに付随して、ユーザがアクセスする次の電話機に移動します。非 EM 電話機の場合、設定の変更は、その物理的な電話機に残ります。

ユーザ設定編集のイネーブル化

ユーザ設定編集をイネーブルにするには、次の手順を実行します。

前提条件

Cisco Unified CME 8.6 以降のバージョン。

手順の概要

1. enable

2. configure terminal

3. telephony-service

4. service phone parameter-name parameter-value

5. voice register global

6. create profile

7. end

手順の詳細

Cisco Jabber の設定

Cisco Unified CME 8.6 の Cisco Jabber を設定するには、次の手順を実行します。

前提条件

Cisco Unified CME 8.6 以降のバージョン。

制約事項

• [コールの追加（Add Call）] アクション キーによる会議機能はサポートされません。

• モバイル ネットワークへのハンドオフ通話はサポートされません。

• 共有回線はサポートされません。

手順の概要

1. enable

2. configure terminal

3. voice register pool pool-tag

4. id mac address

5. type phone-type

6. registration timer max seconds min seconds

7. number tag dn dn-tag

8. end

手順の詳細

SCCP 電話機からの電話履歴詳細のクリア

不在着信、発信、受信などの電話履歴の表示を SCCP IP Phone ユーザ インターフェイスからクリアするには、次の手順を実行します。

前提条件

電話機が HTTP GET 要求を送信できるようにするには、URL ディレクトリがデフォルト（設定しない）であるか、 http://<CME の IP アドレス>/localdirectory として設定されている必要があります。

手順の概要

1. enable

2. configure terminal

3. ephone phone-tag または ephone template template tag

4. exclude [em | myphoneapp | directory | call-history]

5. end

手順の詳細

例

次に、ephone 10 および ephone テンプレート 5 から電話履歴を除外する方法を示します。

トラブルシューティングのヒント

次のリストは、この機能を正しく実装するためのトラブルシューティングのヒントです。

– ローカル ディレクトリの XML タグが正しく設定され、プロビジョニングされていることを確認します。

– xml ファイルの <directoryURL> タグの属性を確認します（ http://<CME の IP アドレス>/localdirectory で設定されている必要があります）。また、この XML コンフィギュレーション ファイルで電話機を再起動する必要があります。

– 電話機が HTTP GET 要求を送信していることを確認します。

– 「deb ip http url」を指定した Cisco Unified CME ログで、HTTP GET 要求がイネーブルであることを確認します。

– ディレクトリ エントリのクリア要求が電話機に送信されていることを確認します。

– 電話機のローカル ディレクトリで、不在着信、発信、受信を確認します。

Cisco ソフトフォン SIP クライアントのダイヤル ルールの設定

Cisco ソフトフォン SIP クライアントのダイヤル ルールを設定するには、次の手順を実行します。

前提条件

Cisco Unified CME 8.6 以降のバージョン。

手順の概要

1. enable

2. configure terminal

3. voice register template template-tag

4. url [ AppDialRule string DirLookupRule string ldapServer string ]

5. voice register pool pool tag

6. end

手順の詳細

例

次の例では、音声レジスタ テンプレート 2 で設定されるダイヤル ルールを示します。

!

voice register template 2

url ldapServer ldap.abcd.com

url AppDialRule tftp://10.1.1.1/AppDialRules.xml

url DirLookupRule tftp://10.1.1.1/DirLookupRules.xml

!

次に、アプリケーション ダイヤル ルールの内容例を示します。

Router#more flash:AppDialRules.xml

<?xml version="1.0" encoding="UTF-8"?><DialRules>

<DialRule BeginsWith="+1" NumDigits="12" DigitsToRemove="1" PrefixWith="9"/>

<DialRule BeginsWith="+1" NumDigits="12" DigitsToRemove="1" PrefixWith="9"/>

<DialRule BeginsWith="919" NumDigits="10" DigitsToRemove="3" PrefixWith="9"/>

<DialRule BeginsWith="1" NumDigits="11" DigitsToRemove="0" PrefixWith="9"/>

<DialRule BeginsWith="" NumDigits="10" DigitsToRemove="0" PrefixWith="91"/>

<DialRule BeginsWith="" NumDigits="7" DigitsToRemove="0" PrefixWith="9"/>

<DialRule BeginsWith="+" NumDigits="13" DigitsToRemove="1" PrefixWith="9011"/>

<DialRule BeginsWith="+" NumDigits="14" DigitsToRemove="1" PrefixWith="9011"/>

<DialRule BeginsWith="+" NumDigits="15" DigitsToRemove="1" PrefixWith="9011"/>

<DialRule BeginsWith="+" NumDigits="12" DigitsToRemove="1" PrefixWith="9011"/>

<DialRule BeginsWith="+" NumDigits="11" DigitsToRemove="1" PrefixWith="9011"/>

</DialRules>

SCCP：Cisco Unified IP Phone 7931G のボタン レイアウトの選択

Cisco Unified IP Phone 7931G の固定ボタン レイアウトを選択するには、次の手順を実行します。

前提条件

Cisco Unified CME 4.0(2) 以降のバージョン。

手順の概要

1. enable

2. configure terminal

3. ephone template template-tag

4. button-layout set phone-type [ 1 | 2 ]

5. exit

6. ephone phone-tag

7. ephone-template template-tag

8. end

手順の詳細

次の作業

Cisco Unified CME で電話機のパラメータの修正が完了したら、新しいコンフィギュレーション ファイルを生成し、電話機を再起動します。「電話機のコンフィギュレーション ファイルの生成」を参照してください。

SCCP 電話機でのボタン レイアウトの設定

SCCP IP Phone でボタン レイアウトを設定するには、次の手順を実行します。

前提条件

• Cisco Unified CME 8.5 以降のバージョン。

• 回線、機能、URL、スピード ダイヤル、BLF スピード ダイヤルなどのボタン タイプが、それぞれ button、feature-button、privacy-button、url-button、speed-dial、blf-speed-dial などのコマンドを使用して設定されていること。

• 最初のボタンが回線ボタンとして設定されていること。

手順の概要

1. enable

2. configure terminal

3. ephone template template-tag

4. button-layout [ button-string ] [ button-type ]

5. exit

6. ephone phone-tag

7. ephone-template template-tag

8. end

手順の詳細

次の作業

Cisco Unified CME で SCCP 電話のパラメータの修正が完了したら、電話機を再起動します。

例

Router# show telephony-service ephone-template

ephone-template 10

button-layout 1 line

button-layout 2,5 speed-dial

button-layout 3,6 blf-speed-dial

button-layout 4,7,9 feature

button-layout 8,11 url

SIP 電話機でのボタン レイアウトの設定

SIP 電話機でボタン レイアウトを設定するには、次の手順を実行します。

前提条件

• Cisco Unified CME 8.5 以降のバージョン。

• ボタン レイアウトを設定する前に、ボタン タイプ（回線ボタン、機能ボタン、URL ボタン、短縮ダイヤル ボタン、および BLF スピード ダイヤル ボタン）が設定されていること。

制約事項

ボタン番号はボタン タイプ（回線ボタン、スピード ダイヤル、BLF スピード ダイヤル、機能ボタン、または URL ボタン）内のボタンの相対的な表示順を指定するため、ボタン レイアウト設定から line button コマンドまたは index コマンドでボタン番号を変更することはできません。

手順の概要

1. enable

2. configure terminal

3. voice register template template-tag

4. button-layout [ button-string ] [ button-type ]

5. exit

6. voice register pool pool-tag

7. template template-tag

8. end

手順の詳細

次の作業

Cisco Unified CME で電話機のパラメータの修正が完了したら、新しいコンフィギュレーション ファイルを生成し、電話機を再起動します。「SIP：SIP 電話機の設定プロファイルの生成」を参照してください。

例

Router# show voice register template all

!

voice register dn 65

number 3065

name SIP-7965

label SIP3065

!

voice register template 5

button-layout 1 line

button-layout 2,5 speed-dial

button-layout 3,6 blf-speed-dial

button-layout 4,7,9 feature-button

button-layout 8,11 url-button

!

voice register template 2

button-layout 1,5 line

button-layout 4 speed-dial

button-layout 3,6 blf-speed-dial

button-layout 7,9 feature-button

button-layout 8,10-11 url-button

!

SIP：回線キーでのサービス URL ボタンの設定

Cisco Unified IP Phone でサービス URL 機能の回線キー ボタンを実装するには、次の手順を実行します。

手順の概要

1. enable

2. configure terminal

3. voice register template template-tag

4. url-button [ index number ] [ url location ] [ url name ]

5. exit

6. voice register pool phone-tag

7. template template-tag

8. end

手順の詳細

例

次の例では、音声レジスタ テンプレート 1 で設定される URL ボタンを示します。

url-button 1 http://9.10.10.254:80/localdirectory/query My_Dir

url-button 5 http://www.yahoo.com Yahoo

!

次の作業

Cisco Unified CME で電話機の URL ボタンの設定が完了したら、新しいコンフィギュレーション ファイルを生成し、電話機を再起動します。「SIP：SIP 電話機の設定プロファイルの生成」を参照してください。

SCCP：回線キーでのサービス URL ボタンの設定

Cisco Unified SCCP 電話機でサービス URL 機能の回線キー ボタンを実装するには、次の手順を実行します。

手順の概要

1. enable

2. configure terminal

3. ephone template template-tag

4. url-button index type | url [name]

5. exit

6. ephone phone-tag

7. ephone-template template-tag

8. end

手順の詳細

例

次の例では、回線キー用に設定される 3 つの URL ボタンを示します。

!

!

!

ephone-template 5

url-button 1 em

url-button 2 mphoneapp mphoneapp

url-button 3 snr

!

ephone 36

ephone-template 5

次の作業

Cisco Unified CME で電話機の URL ボタンの設定が完了したら、電話機を再起動します。

SIP：回線キーでの機能ボタンの設定

Cisco Unified SIP 電話機の回線キーで機能ボタンを設定するには、次の手順を実行します。

手順の概要

1. enable

2. configure terminal

3. voice register template template-tag

4. feature-button [ index] [feature identifier]

5. exit

6. voice register pool phone-tag

7. template template-tag

8. end

手順の詳細

例

次の例では、回線キーに設定される 3 つの機能ボタンを示します。

voice register template 5

feature-button 1 DnD

feature-button 2 EndCall

feature-button 3 Cfwdall

voice register pool 12

template 5

次の作業

Cisco Unified CME で電話機の URL ボタンの設定が完了したら、新しいコンフィギュレーション ファイルを生成し、電話機を再起動します。「SIP：SIP 電話機の設定プロファイルの生成」を参照してください。

SCCP：回線キーでの機能ボタンの設定

Cisco Unified SCCP 電話機の回線キーで機能ボタンを設定するには、次の手順を実行します。

制約事項

• 応答、選択、C 割込、参加、および復帰の各機能は PLK としてサポートされません。

• 機能ボタンは、次の Cisco Unified IP Phone でのみサポートされます。6911、7941、7942、7945、7961、7962、7965、 7970、7971、および 7975（それぞれ SCCP v12 以降のバージョンを搭載）。

• ハード ボタンから使用できる機能はプロビジョニングされません。機能ボタンがプロビジョニングされない理由を確認するには、show ephone register detail コマンドを使用してください。

• Cisco Unified IP Phone 6911 電話機では、一部の機能ボタンがサポートされません。コール自動転送、ピックアップ、グループ ピックアップ、およびミートミーのみが Cisco Unified IP Phone 6911 でサポートされる機能ボタンです。

• プライバシー ボタンは、SCCP v8 以降を実行している Cisco Unified IP Phone で使用できます。プライバシー ボタンよりも、使用できる他の機能ボタンが優先されます。

• ロケールは Cisco Unified IP Phone 7914 ではサポートされません。

• コール待機のキャンセルまたはライブ レコード機能ボタンではロケールがサポートされません。

• DnD、Hlog、プライバシー、ログインおよびナイト サービス機能ボタンの機能の状態は LED で示されます。

手順の概要

1. enable

2. configure terminal

3. ephone template template-tag

4. feature-button index feature identifier

5. exit

6. ephone phone-tag

7. ephone-template template-tag

8. end

手順の詳細

例

次の例では、回線キーに設定される機能ボタンを示します。

!

!

!

ephone-template 10

feature-button 1 Park

feature-button 2 MeetMe

feature-button 3 CallBack

!

!

ephone-template 10

次の作業

Cisco Unified CME で電話機の機能ボタンの設定が完了したら、電話機を再起動します。

電話機のユーザ インターフェイスでのローカル サービスのブロック

SCCP IP Phone のユーザ インターフェイスでローカル ディレクトリ、エクステンション モビリティ（EM）、および電話アプリケーションなどのローカル サービスの表示および可用性をブロックするには、次の手順を実行します。

前提条件

Cisco Unified CME 8.5 以降のバージョン。

手順の概要

1. enable

2. configure terminal

3. ephone phone-tag または ephone template template tag

4. exclude [em | myphoneapp | directory]

5. end

手順の詳細

例

次の例では、電話機のユーザ インターフェイスから除外されたローカル ディレクトリおよびエクステンション モビリティ サービスを示します。

ephone 10

exclude directory em

device-security-mode none

description sccp7961

mac-address 0007.0E57.7561

SCCP：ヘッダー バーの表示の変更

電話機のヘッダー バーの表示を変更するには、次の手順を実行します。

前提条件

変更するディレクトリ番号が、すでに設定されていること。設定については、「SCCP：ディレクトリ番号の作成」を参照してください。

手順の概要

1. enable

2. configure terminal

3. ephone-dn dn-tag

4. description display-text

5. end

手順の詳細

次の作業

Cisco Unified CME で電話機のパラメータの修正が完了したら、新しいコンフィギュレーション ファイルを生成し、電話機を再起動します。「電話機のコンフィギュレーション ファイルの生成」を参照してください。

SIP：ヘッダー バーの表示の変更

サポートされる SIP 電話機のヘッダー バーの表示を変更するには、次の手順を実行します。

前提条件

Cisco CME 3.4 以降のバージョン。

制約事項

この機能は、Cisco Unified IP Phone 7940、7940G、7960、および 7960G だけでサポートされます。

手順の概要

1. enable

2. configure terminal

3. voice register pool pool-tag

4. description string

5. end

手順の詳細

次の作業

Cisco Unified CME で電話機のパラメータの修正が完了したら、新しいコンフィギュレーション ファイルを生成し、電話機を再起動します。「SIP：SIP 電話機の設定プロファイルの生成」を参照してください。

ヘッダー バーの表示の確認

ステップ 1 show running-config コマンドを使用して、設定を確認します。ディレクトリ番号の説明が、出力の ephone-dn および voice-register dn 部分にリストされます。

Router# show running-config

ephone-dn 1 dual-line

number 150 secondary 151

description 555-0150

call-forward busy 160

call-forward noan 160 timeout 10

huntstop channel

no huntstop

!

!

!

voice-register dn 1

number 1101

description 555-0101

ヘッダー バーの表示のトラブルシューティング

ステップ 1 show telephony-service ephone

このコマンドを使用して、説明を適用した ephone-dn が ephone の最初のボタンに表示されることを確認します。次の例では、電話ディスプレイ ヘッダー バーの ephone-dn 22 に説明が表示されます。

Router# show telephony-service ephone

ephone-dn 22

number 2149

description 408-555-0149

ephone 34

mac-address 0030.94C3.F96A

button 1:22 2:23 3:24

speed-dial 1 5004

speed-dial 2 5001

SCCP：ディレクトリ番号のラベルの作成

回線ボタンの横に、番号の代わりに表示されるラベルを作成するには、次の手順を実行します。

前提条件

ラベルを作成するディレクトリ番号が、すでに設定されていること。設定については、「SCCP：ディレクトリ番号の作成」を参照してください。

手順の概要

1. enable

2. configure terminal

3. ephone-dn dn-tag

4. label label-string

5. end

手順の詳細

次の作業

Cisco Unified CME で電話機のパラメータの修正が完了したら、新しいコンフィギュレーション ファイルを生成し、電話機を再起動します。「電話機のコンフィギュレーション ファイルの生成」を参照してください。

SIP：ディレクトリ番号のラベルの作成

SIP 電話機、インターコム回線、音声ポート、またはメッセージ待機インジケータ（MWI）のディレクトリ番号の代わりに表示するラベルを作成するには、作成するラベルごとに、次の手順を実行します。

前提条件

• Cisco CME 3.4 以降のバージョン。

• ラベルを作成するディレクトリ番号がすでに設定され、 number (voice register dn) コマンドを使用して番号が割り当てられていること。設定については、「SIP：ディレクトリ番号の作成」を参照してください。

制約事項

各ディレクトリ番号に許可されるラベルは 1 個だけです。

手順の概要

1. enable

2. configure terminal

3. voice register dn dn-tag

4. number number

5. label string

6. end

手順の詳細

次の作業

Cisco Unified CME で電話機のパラメータの修正が完了したら、新しいコンフィギュレーション ファイルを生成し、電話機を再起動します。「SIP：SIP 電話機の設定プロファイルの生成」を参照してください。

ラベルの確認

ステップ 1 show running-config コマンドを使用して、設定を確認します。ディレクトリ番号の説明が、出力の ephone-dn および voice-register dn 部分にリストされます。

Router# show running-config

ephone-dn 1 dual-line

number 150 secondary 151

label MyLine

call-forward busy 160

call-forward noan 160 timeout 10

huntstop channel

no huntstop

!

!

!

voice-register dn 1

number 1101

label MyLine

SCCP：システム メッセージ表示の変更

電話画面に表示されるシステム メッセージを変更するには、次の手順を実行します。

手順の概要

1. enable

2. configure terminal

3. telephony-service

4. system message text-message

5. url idle url idle-timeout seconds

6. end

手順の詳細

次の作業

url idle コマンドを設定した後、電話機をリセットする必要があります。 SCCP：reset コマンドの使用を参照してください。

システム メッセージの表示の確認

ステップ 1 show running-config コマンドを使用して、設定を確認します。システム メッセージの表示は、出力の telephony-service 部分にリストされます。

Router# show running-config

telephony-service

fxo hook-flash

load 7960-7940 P00307020300

load 7914 S00104000100

max-ephones 100

max-dn 500

ip source-address 10.153.13.121 port 2000

max-redirect 20

timeouts ringing 100

system message XYZ Company

voicemail 7189

max-conferences 8 gain -6

call-forward pattern .T

moh flash:music-on-hold.au

multicast moh 239.10.10.1 port 2000

web admin system name server1 password server1

dn-webedit

time-webedit

transfer-system full-consult

transfer-pattern 92......

transfer-pattern 91..........

transfer-pattern 93......

transfer-pattern 94......

transfer-pattern 95......

transfer-pattern 96......

transfer-pattern 97......

transfer-pattern 98......

transfer-pattern 99......

transfer-pattern .T

secondary-dialtone 9

create cnf-files version-stamp Jan 01 2002 00:00:00

システム メッセージの表示のトラブルシューティング

ステップ 1 HTTP サーバがイネーブルであることを確認します。

SCCP：機能ボタンの URL のプロビジョニング

SCCP IP Phone の Sep*.conf.xml コンフィギュレーション ファイルで機能ボタンの URL をカスタマイズするには、次の手順を実行します。

制約事項

• これらのサービスの動作は、Cisco Unified IP Phone の機能および指定された URL の内容によって決定されます。

• 電話機の [i] ボタンまたは [?] ボタンを使用してヘルプ画面にアクセスする URL のプロビジョニングはサポートされません。

• ディレクトリ URL のプロビジョニングによって外部ディレクトリ リソースを選択すると、Cisco Unified CME のローカル ディレクトリ サービスはディセーブルになります。

手順の概要

1. enable

2. configure terminal

3. telephony-service

4. url { directories | information | messages | services } url

5. end

手順の詳細

次の作業

ephone テンプレートを作成して、サポートされる個別の SCCP 電話機のサービス機能ボタンに複数の URL をプロビジョニングする場合は、 テンプレートの作成を参照してください。

Cisco Unified CME で電話機のパラメータの修正が完了したら、新しいコンフィギュレーション ファイルを生成し、電話機を再起動します。「電話機のコンフィギュレーション ファイルの生成」を参照してください。

SIP：機能ボタンの URL のプロビジョニング

SIP IP Phone の SEPDEFAULT.cnf コンフィギュレーション プロファイルで機能ボタンの URL をカスタマイズするには、次の手順を実行します。

前提条件

Cisco CME 3.4 以降のバージョン。

制約事項

• これらのサービスの動作は、Cisco Unified IP Phone の機能および指定された URL の内容によって決定されます。

• URL のプロビジョニングは、SIP 電話機のサービスおよびディレクトリ機能ボタンでのみサポートされます。

• プログラム可能なディレクトリおよびサービス機能ボタンは、Cisco Unified IP Phone 7960、7960G、7940、および 7940G でのみサポートされます。

• ディレクトリ URL のプロビジョニングによって外部ディレクトリ リソースを選択すると、Cisco Unified CME のローカル ディレクトリ サービスはディセーブルになります。

手順の概要

1. enable

2. configure terminal

3. voice register global

4. url { directory | service } url

5. end

手順の詳細

次の作業

Cisco Unified CME で電話機のパラメータの修正が完了したら、新しいコンフィギュレーション ファイルを生成し、電話機を再起動します。「SIP：SIP 電話機の設定プロファイルの生成」を参照してください。

機能ボタンの URL プロビジョニングのトラブルシューティング

ステップ 1 HTTP サーバがイネーブルとなり、Cisco Unified CME ルータとサーバの間で通信できることを確認します。

SCCP：すべての電話機のベンダー パラメータの変更

すべての電話機について、SepDefault.conf.xml コンフィギュレーション ファイルの vendorConfig セクションにあるプログラム可能な電話および表示パラメータを設定するには、次の手順を実行します。

制約事項

• 現在ロードされているファームウェアでサポートされるパラメータだけが使用できます。

• パラメータの数およびタイプは、ファームウェアのバージョンによって異なります。

• Cisco Unified IP Phone およびファームウェアのバージョンでサポートされるパラメータだけが実装されます。サポートされないパラメータは無視されます。

手順の概要

1. enable

2. configure terminal

3. telephony-service

4. service phone parameter-name parameter-value

5. end

手順の詳細

次の作業

Cisco Unified CME で電話機のパラメータの修正が完了したら、新しいコンフィギュレーション ファイルを生成し、電話機を再起動します。「電話機のコンフィギュレーション ファイルの生成」を参照してください。

SCCP：特定の電話機のベンダー パラメータの変更

個別の SCCP 電話機について、Sep*.conf.xml コンフィギュレーション ファイルの vendorConfig セクションにあるパラメータを設定するには、次の手順を実行します。

制約事項

• Cisco Unified CME 4.0 以降のバージョン。

• 各電話コンフィギュレーション ファイルに合わせてシステムが設定されていること。設定については、「SCCP：電話機ごとのコンフィギュレーション ファイルと代替場所の定義」を参照してください。

• 現在ロードされているファームウェアでサポートされるパラメータだけが使用できます。

• パラメータの数およびタイプは、ファームウェアのバージョンによって異なります。

• Cisco Unified IP Phone およびファームウェアのバージョンでサポートされるパラメータだけが実装されます。サポートされないパラメータは無視されます。

手順の概要

1. enable

2. configure terminal

3. ephone template template-tag

4. service phone parameter-name parameter-value

5. exit

6. ephone phone-tag

7. ephone-template template-tag

8. end

手順の詳細

次の作業

Cisco Unified CME で電話機のパラメータの修正が完了したら、新しいコンフィギュレーション ファイルを生成し、電話機を再起動します。「電話機のコンフィギュレーション ファイルの生成」を参照してください。

ベンダー パラメータ設定のトラブルシューティング

ステップ 1 テンプレートが正しく電話機に適用されていることを確認します。

ステップ 2 create cnf-files コマンドを使用してコンフィギュレーション ファイルを再生成し、テンプレートを適用した後で電話機をリセットしたことを確認します。

ステップ 3 show telephony-service tftp-bindings コマンドを使用して、個別の電話機に関連付けられているコンフィギュレーション ファイルを表示します。

Router# show telephony-service tftp-binding

tftp-server system:/its/SEPDEFAULT.cnf

tftp-server system:/its/SEPDEFAULT.cnf alias SEPDefault.cnf

tftp-server system:/its/XMLDefault.cnf.xml alias XMLDefault.cnf.xml

tftp-server system:/its/ATADefault.cnf.xml

tftp-server system:/its/XMLDefault7960.cnf.xml alias SEP00036B54BB15.cnf.xml

tftp-server system:/its/germany/7960-font.xml alias German_Germany/7960-font.xml

tftp-server system:/its/germany/7960-dictionary.xml alias German_Germany/7960-dictionary.xml

tftp-server system:/its/germany/7960-kate.xml alias German_Germany/7960-kate.xml

tftp-server system:/its/germany/SCCP-dictionary.xml alias German_Germany/SCCP-dictionary.xml

tftp-server system:/its/germany/7960-tones.xml alias Germany/7960-tones.xml

ステップ 4 debug tftp events コマンドを使用して、電話機のリブート時に電話機がファイルにアクセスしていることを確認します。

SCCP：Cisco Unified Wireless IP Phone での一方向 Push-to-Talk の設定

一方向 Push-to-Talk（PTT）機能用に、Cisco Unified CME で電話機のボタンをワイヤレス電話機の親指ボタンに関連付けるには、次の手順を実行します。

前提条件

• Cisco Unified CME 7.0 以降のバージョン。

• Cisco Phone ファームウェア バージョン 1.0.4 以降のバージョン。

• 各電話コンフィギュレーション ファイルに合わせてシステムが設定されていること。設定については、「SCCP：電話機ごとのコンフィギュレーション ファイルと代替場所の定義」を参照してください。

• 親指ボタンに関連付ける電話機のボタンが、ページング番号を対象とするインターコム DN で設定されていること。設定については、 インターコム回線の設定を参照してください。

• インターコム回線でダイヤルされるポケットベルグループが設定されていること。対象のポケットベルグループは、ユニキャスト、マルチキャスト、これら両方のどれでもかまいません。設定については、「ページングの設定」を参照してください。

制約事項

Cisco Unified Wireless IP Phone 7921 および 7925 でのみサポートされます。

手順の概要

1. enable

2. configure terminal

3. ephone template template-tag

4. service phone thumbButton1 PTTH button_number

5. exit

6. ephone phone-tag

7. ephone-template template-tag

8. end

手順の詳細

次の作業

Cisco Unified CME で電話機のパラメータの修正が完了したら、新しいコンフィギュレーション ファイルを生成し、電話機を再起動します。「電話機のコンフィギュレーション ファイルの生成」を参照してください。

Cisco Jabber の設定：例

次の例では、音声レジスタ プール 10 で設定される電話タイプ Cisco Jabber を示します。

!

voice register dn 10

number 1089

call-forward b2bua busy 1500

call-forward b2bua mailbox 1500

call-forward b2bua noan 1500 timeout 20

pickup-call any-group

pickup-group 1

name CME SIP iPhone

label CME SIP iPhone

!

!

voice register pool 8

registration-timer max 720 min 660

park reservation-group 1

session-transport tcp

type CiscoMobile-iOS

number 1 dn 10

dtmf-relay rtp-nte

!

ephone-dn 61

number 1061

park-slot reservation-group 1 timeout 10 limit 2 recall retry 2 limit 2

!

Cisco ソフトフォン SIP クライアントのダイヤル ルールの設定：例

次の例では、音声レジスタ テンプレート 2 で設定されるダイヤル ルールを示します。

!

voice register template 2

url ldapServer ldap.abcd.com

url AppDialRule tftp://10.1.1.1/AppDialRules.xml

url DirLookupRule tftp://10.1.1.1/DirLookupRules.xml

!

次に、アプリケーション ダイヤル ルールの内容例を示します。

Router#more flash:AppDialRules.xml

<?xml version="1.0" encoding="UTF-8"?><DialRules>

<DialRule BeginsWith="+1" NumDigits="12" DigitsToRemove="1" PrefixWith="9"/>

<DialRule BeginsWith="+1" NumDigits="12" DigitsToRemove="1" PrefixWith="9"/>

<DialRule BeginsWith="919" NumDigits="10" DigitsToRemove="3" PrefixWith="9"/>

<DialRule BeginsWith="1" NumDigits="11" DigitsToRemove="0" PrefixWith="9"/>

<DialRule BeginsWith="" NumDigits="10" DigitsToRemove="0" PrefixWith="91"/>

<DialRule BeginsWith="" NumDigits="7" DigitsToRemove="0" PrefixWith="9"/>

<DialRule BeginsWith="+" NumDigits="13" DigitsToRemove="1" PrefixWith="9011"/>

<DialRule BeginsWith="+" NumDigits="14" DigitsToRemove="1" PrefixWith="9011"/>

<DialRule BeginsWith="+" NumDigits="15" DigitsToRemove="1" PrefixWith="9011"/>

<DialRule BeginsWith="+" NumDigits="12" DigitsToRemove="1" PrefixWith="9011"/>

<DialRule BeginsWith="+" NumDigits="11" DigitsToRemove="1" PrefixWith="9011"/>

</DialRules>

Cisco Unified SIP IP Phone からのローカル サービスの除外：例

次の例では、 exclude コマンドを使用して Cisco Unified SIP IP Phone のユーザ インターフェイスから 2 つのローカル サービスの可用性を除外する例を示します。これらのサービスとは、ローカル ディレクトリと電話アプリケーションです。

ephone-dn のテキスト ラベル：例

次の例では、2 つの ephone-dn のテキスト ラベルを作成します。

ephone-dn 1

number 2001

label Sales

ephone-dn 2

number 2002

label Engineering

電話機のヘッダー バーの表示：例

次の例では、電話機のヘッダー バーに、電話回線の完全な E.164 番号を表示します。

ephone-dn 55

number 2149

description 408-555-0149

ephone-dn 56

number 2150

ephone 12

button 1:55 2:56

システム テキスト メッセージの表示：例

次の例では、IP Phone が使用されていないときに表示されるテキストを指定します。

telephony-service

system message ABC Company

システム ファイルの表示：例

次の例では、IP Phone が使用されていないときに、logo.htm というファイルを表示するように指定します。

telephony-service

url idle http://www.abcwrecking.com/public/logo.htm idle-timeout 35

ディレクトリ、サービス、およびメッセージ ボタンの URL プロビジョニング：例

次の例では、ディレクトリ、サービス、およびメッセージ ボタンをプロビジョニングします。

telephony-service

url directories http://10.4.212.4/localdirectory

url services http://10.4.212.4/CCMUser/123456/urltest.html

url messages http://10.4.212.4/Voicemail/MessageSummary.asp

プログラム可能な VendorConfig パラメータ：例

次に示す出力の一部は、プログラム可能な電話および表示機能のパラメータが service phone コマンドで設定されているテンプレートを示しています。

ephone-template 1

button-layout 7931 1

service phone daysDisplayNotActive 1,2,3,4,5,6,7

service phone backlightOnTime 07:30

service phone backlightOnDuration 10:00

service phone backlightIdleTimeout 00.01

この例で、電話機 26 および 27 の PC ポートはディセーブルになります。その他のすべての電話機では、PC ポートはイネーブルになります。

ephone-template 8

service phone pcPort 1

!

!

ephone 26

mac-address 1111.1111.1001

ephone-template 8

type 7960

button 1:26

!

!

ephone 27

mac-address 1111.2222.2002

ephone-template 8

type 7960

button 1:27

Cisco Unified CME での Cisco Unified Wireless IP Phone の Push-to-Talk（PTT）：例

次に示す出力の一部は、 service phone thumbButton1 コマンドで One-Way PTT が設定されているテンプレートを示しています。

ephone-template 12

service phone thumbButton1 PTTH6

ephone 1

type 7921

button 1:1 6:10

!

!

関連資料

シスコのテクニカル サポート
