章のタイトル： 論理接続図
論理接続図
この付録には、統合コントローラの論理接続図および関連するソフトウェア コマンドが記載されています。この章の内容は、次のとおりです。
•
「Cisco 28/37/38xx サービス統合型ルータ」
• 「Catalyst 3750G 統合型無線 LAN コントローラ スイッチ」
この項には、他のシスコ製品に統合されたコントローラ、特に、Catalyst 3750G 統合型無線 LAN コントローラ スイッチ、Cisco WiSM、および Cisco 28/37/38xx シリーズ サービス統合型ルータの論理接続図が記載されています。これらの図は、スイッチまたはルータ、およびコントローラとの間の内部接続を示しています。また、デバイス間の通信に使用されるソフトウェア コマンドも記載されています。
Cisco WiSM

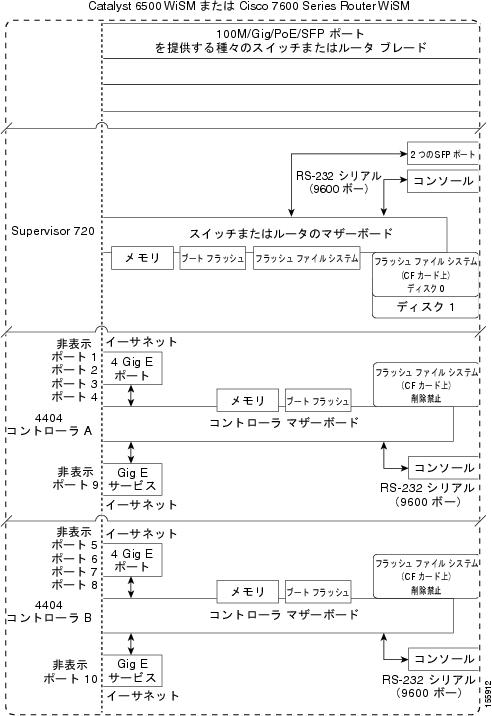

Cisco WiSM、Supervisor 720、および 4404 コントローラ間の通信で使用されるコマンドについては、次の URL からアクセスできる『 Configuring a Cisco Wireless Services Module and Wireless Control System 』を参照してください。
http://www.cisco.com/en/US/docs/wireless/technology/wism/technical/reference/appnote.html#wp39498
Cisco 28/37/38xx サービス統合型ルータ
図 E-2 Cisco 28/37/38xx サービス統合型ルータの論理接続図
次のコマンドは、28/37/38xx サービス統合型ルータおよびコントローラ ネットワーク モジュール間の通信で使用されます。これらは、ルータから起動されます。このコマンドは、ネットワーク モジュールのバージョンによって異なります。
次のコマンドは、ルータおよびファスト イーサネット バージョンのコントローラ ネットワーク モジュール間の通信で使用されます。
• interface wlan-controller slot/unit（サブインターフェイスをサポートする場合は、dot1q encap を追加）
• show interfaces wlan-controller slot/unit
• show controllers wlan-controller slot/unit
• test service-module wlan-controller slot/unit
• test HW-module wlan-controller slot/unit reset {enable | disable}
• service-module wlan-controller slot/port { reload | reset | session [ clear ] | shutdown | status }
次のコマンドは、ルータおよびギガビット イーサネット バージョンのコントローラ ネットワーク モジュール間の通信で使用されます。
• interface integrated-service-engine slot/unit（サブインターフェイスをサポートする場合は、dot1q encap を追加）
• show interfaces integrated-service-engine slot/unit
• show controllers integrated-service-engine slot/unit
• test service-module integrated-service-engine slot/unit
• test HW-module integrated-service-engine slot/unit reset { enable | disable }
• service-module integrated-service engine slot / port { reload | reset | session [ clear ] | shutdown | status }
（注） 詳細は、『Cisco Wireless LAN Controller Network Module Feature Guide』を参照してください。このドキュメントには、次の URL からアクセスできます。
http://www.cisco.com/univercd/cc/td/doc/product/software/ios124/124newft/124limit/124x/124xa2/boxernm.htm#wp2033271
Catalyst 3750G 統合型無線 LAN コントローラ スイッチ

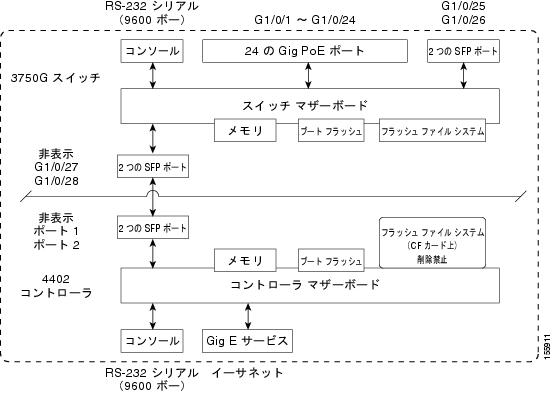

図 E-3 Catalyst 3750G 統合型無線 LAN コントローラ スイッチの論理接続図
次のコマンドは、Catalyst 3750G スイッチと 4402 コントローラ間の通信で使用されます。
次のコマンドは、スイッチからコントローラへの Telnet セッションを開始するために使用します。
session switch_number processor 1
スタック内には複数のスイッチが存在することがあるため、switch_number パラメータを使用して、このセッションのスタック内のコントローラにダイレクトされるスイッチを示します。セッションが確立されたら、コントローラの CLI と対話します。exit を入力すると、セッションが終了し、スイッチの CLI に戻ります。
次のコマンドは、内部コントローラのステータスを表示するために使用します。これらは、スイッチから起動されます。
• show platform wireless-controller switch_number summary
• show platform wireless-controller switch_number status
• show platform wireless-controller switch_number management-info
Wireless Control Protocol（WCP）は、スイッチとコントローラの間で実行される内部キープアライブ プロトコルです。このプロトコルにより、スイッチは、コントローラの状態を管理できます。このプロトコルは、UDP を使用し、2 つの内部ギガビット ポート上で実行されますが、内部 VLAN 4095 を作成してコントロール トラフィックをデータ トラフィックから区別します。20 秒ごとに、スイッチは、キープアライブ メッセージをコントローラに送信します。コントローラが 16 回の連続したキープアライブ メッセージに応答しなかった場合、スイッチは、コントローラがアクティブではないことを宣言し、リセット信号を送信してコントローラをリブートします。
次のコマンドは、内部コントローラの状態を監視するために使用します。
• debug platform wireless-controller switch_number ?
次の 2 つのコマンドは、スイッチからコントローラをリセットするために使用します（示されている順序で使用します）。これらのコマンドは、現時点ではまだ使用できませんが、今後のリリースでサポートされる予定です。
• test wireless-controller stop switch_number
• test wireless-controller start switch_number
（注） コントローラへの直接コンソール接続は、PC でハードウェア フロー制御が有効になっている場合は動作しません。ただし、スイッチのコンソール ポートは、ハードウェア フロー制御が有効になっている状態でも動作します。
