ルート発信元情報の検証

ルート発信元情報の検証

ルート発信元検証（ROV）ツールは、ROA レコード情報を BGP 更新経由で受信した情報と比較します。

手順

ステップ 1

メインウィンドウで、[外部ルートの分析（External Routing Analysis）] > [ツール（Tools）] > [ルート発信元検証（Route Origin Validation）] の順にクリックします。

ステップ 2

関連付けられたプレフィックス ROA レコードを表示するには、単一の ASN を入力し、[表示（View）] をクリックします。ASN は後で削除および追加できます。

ステップ 3

[タイムフレーム（Timeframe）] ドロップダウンリストから、ROA レコードを表示する期間を選択します。

ステップ 4

フィルタを編集、追加、または削除します。デフォルトでは、[無効（Invalid）] オプションフィルタの [ROVステータス（ROV Status）] が有効になっており、ROA 違反があるすべてのプレフィックスが一覧表示されます。

例:

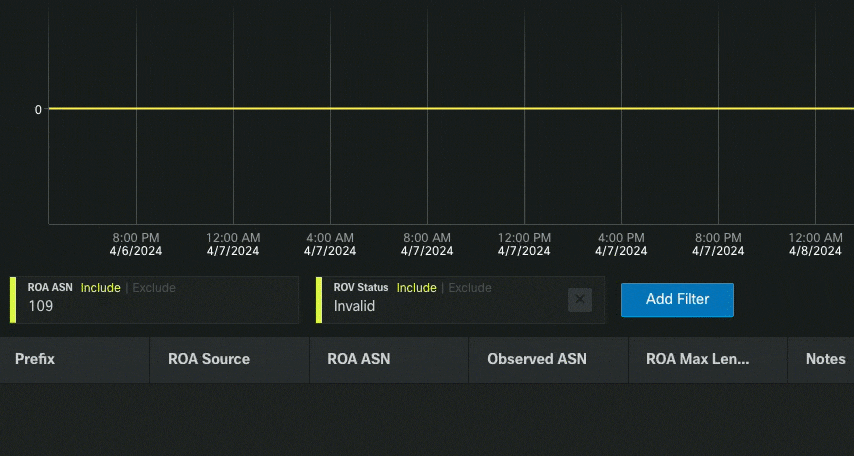

ここをクリックして、ASN の追加方法、ROV ステータスフィルタの削除方法、および ROA 最大長フィルタの追加方法の例を確認してください。

ステップ 5

ROV テーブルの情報を表示します。

表 1. ROV テーブルの説明

カラムおよびフィールド

説明

プレフィックス（Prefix）

ROA で ASN のアドバタイズが許可されるプレフィックス。

ROA ソース（ROA Source）

ROA を公開した組織。例：

  • American Registry for Internet Numbers（ARIN）

  • Internet Numbers Registry for Africa（AFRINIC）

  • Asia-Pacific Network Information Centre（APNIC）

  • Latin American and Caribbean Internet Addresses Registry（LACNIC）

  • Réseaux IP Européens（RIPE NCC）

ROA ASN

プレフィックスの発信が ROA によって許可される AS 番号。

確認された ASN（Observed ASN）

BGP 更新で確認された発信元 ASN。

ROA 最大長（ROA Max Length）

ROA で ASN のアドバタイズが許可される最も明確な IP プレフィックスの最大プレフィックス長。

注意（Notes）

ROV ステータスが [無効（Invalid）] の場合、違反の理由が表示されます。それ以外の場合は、最後の ROA スキャンの日時が表示されます。

最終更新日（Last Updated）

この ROA プレフィックスデータが最後に取得された日時。

ROV ステータス（ROV Status）

ROA のステータスは次のいずれかになります。

  • [有効（Valid）]：ROA 情報が BGP 更新と一致しています。

  • [無効（Invalid）]：ROA 情報が BGP 更新とは異なっています。

  • [不明（Unknown）]：このプレフィックスには一致する ROA がありません。

ステップ 6

（任意）プレフィックスパストポロジを可視化します。プレフィックスの横にある [パストポロジ（Path Topology）] ショートカットをクリックします。

例

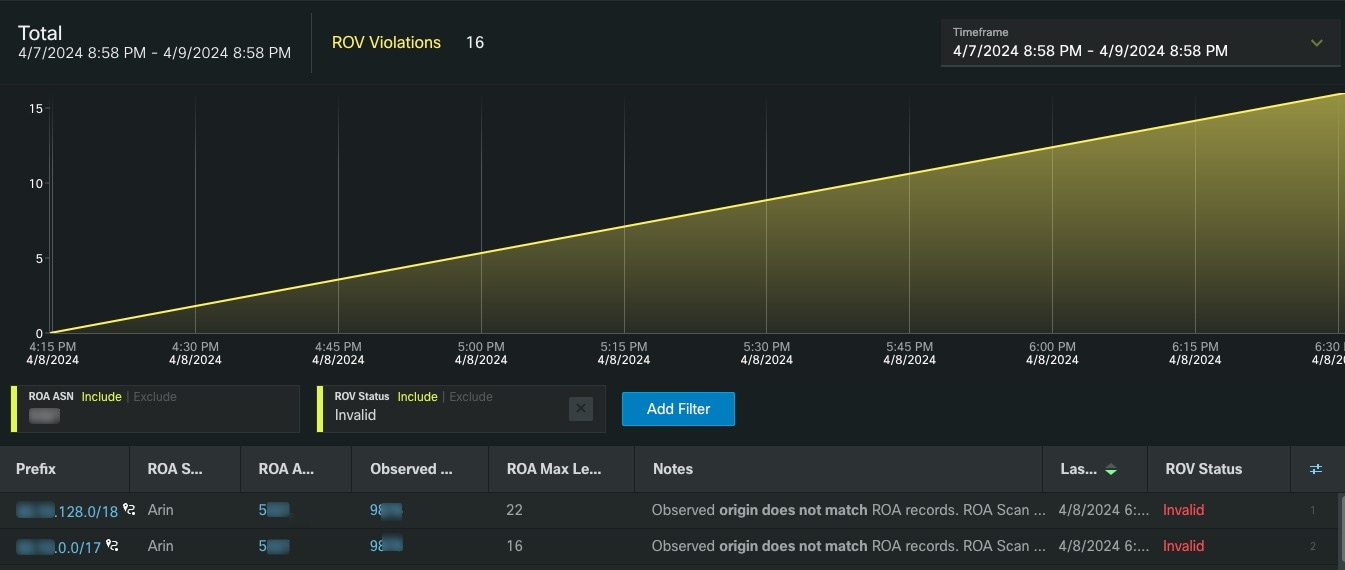

図 1. ROV ツールの例

（注）

このガイドの HTML バージョンを表示している場合は、画像をクリックしてフルサイズで表示してください。
