章のタイトル： ダイナミック マルチポイント VPN

Dynamic Multipoint VPN 機能を使用すると、総称ルーティング カプセル化（GRE）トンネル、IP Security（IPsec）暗号化、および Next Hop Resolution Protocol（NHRP）を組み合わせることにより、目的に合せて大小さまざまな規模の IPsec バーチャル プライベート ネットワーク（VPN）を構築できます。


（注）

セキュリティに対する脅威とそれに対抗するための暗号化技術は絶えず変化しています。暗号化に関するシスコの最新の推奨事項については、『Next Generation Encryption』（NGE）ホワイト ペーパーを参照してください。

機能情報の確認

ご使用のソフトウェア リリースでは、このモジュールで説明されるすべての機能がサポートされているとは限りません。最新の機能情報および警告については、Bug Search Tool およびご使用のプラットフォームおよびソフトウェア リリースのリリース ノートを参照してください。このモジュールで説明される機能に関する情報、および各機能がサポートされるリリースの一覧については、機能情報の表を参照してください。

プラットフォームのサポートおよびシスコ ソフトウェア イメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator にアクセスするには、www.cisco.com/​go/​cfn に移動します。Cisco.com のアカウントは必要ありません。

Dynamic Multipoint VPN の前提条件

  • マルチポイント GRE（mGRE）および IPsec トンネルを確立するには、crypto isakmp policy コマンドを使用して、インターネット キー交換（IKE）ポリシーを定義しておく必要があります。

  • DMVPN 内のトラフィック セグメンテーション機能（2547oDMVPN）を使用するには、mpls ip コマンドを使用して、マルチプロトコル ラベル スイッチング（MPLS）を設定する必要があります。

Dynamic Multipoint VPN の制約事項

  • この機能の特長であるDynamic Multipoint VPN の制約事項を活用するためには、Internet Security Association Key Management Protocol（ISAKMP）認証に対して、IKE 証明書またはワイルドカード事前共有キーを使用する必要があります。


    （注）

    ただし、スポーク ルータが 1 つでもセキュリティを突破されると外部から VPN へ侵入できるため、ワイルドカード事前共有キーは使用しないことを強く推奨します。

  • DMVPN ネットワークのポイントツーポイント GRE トンネルまたはマルチポイント GRE トンネルでは、GRE トンネル キープアライブ（GRE インターフェイスでの keepalive コマンド）はサポートされていません。

  • ネットワーク アドレス変換（NAT）のタイプが共にポート アドレス変換（PAT）である 2 つの NAT デバイスの背後にそれぞれスポークが配置されている場合、その 2 つのスポーク間で開始されるセッションは確立できません。

    次に、NAT インターフェイスにおける PAT の 1 つの設定例を示します。
    ip nat inside source list nat_acl interface FastEthernet0/0/1 overload

Dynamic Multipoint VPN について

Dynamic Multipoint VPN の利点

ハブ ルータ設定の軽減

  • ハブ ルータでは、クリプト マップ特性、暗号アクセス リスト、および GRE トンネル インターフェイスを定義するための設定行が、スポーク ルータごとに個別に用意されています。DMVPN 機能を使用すれば、ハブ ルータ上で mGRE トンネル インターフェイスおよび IPsec プロファイルをそれぞれ 1 つずつ設定するだけで、すべてのスポーク ルータに対応できるようになり、暗号アクセス リストを設定する必要もなくなります。そのため、ネットワークに新たなスポーク ルータが追加された場合でも、ハブ ルータにおける設定の情報量は変わりません。

  • DMVPN アーキテクチャでは、複数のスポークを 1 つのマルチポイント GRE インターフェイスにまとめることができます。これにより、IPsec のネイティブ インストールで、物理インターフェイスまたは論理インターフェイスをスポークごとに別々に設定する必要はなくなります。

IPsec 暗号化の自動実行

  • GRE では、送信元および宛先のピア アドレスは、NHRP により設定または解決されます。これによって、直ちに、またはマルチポイント GRE トンネルに対し GRE のピア アドレスが NHRP を介して解決された時点で、ポイントツーポイント GRE トンネリングに対して IPsec がトリガーされます。

ダイナミックにアドレス指定されるスポーク ルータのサポート

  • ポイントツーポイント GRE および IPsec ハブアンドスポークによる VPN ネットワークでは、ハブ ルータを設定する際にスポーク ルータの物理インターフェイス IP アドレスが必要となります。これは、IP アドレスが GRE トンネル宛先アドレスとして設定される必要があるためです。一方、DMVPN 機能を使用すれば、スポーク ルータに対して、ダイナミック物理インターフェイス IP アドレス（通常はケーブル接続や DSL 接続に使用）を設定できます。スポーク ルータは、オンライン状態になると、ハブ ルータへ登録パケットを送信します。これらの登録パケットには、このスポークの現在の物理インターフェイス IP アドレスが記述されています。

スポークツースポーク トンネルのダイナミック作成

  • DMVPN 機能を使用すると、ダイレクト トンネルに対するスポークツースポーク設定を行う必要がなくなります。現在、スポーク ルータ間でパケットを送信する必要がある場合は、要求されたターゲット スポーク ルータの宛先アドレスを NHRP を使用してダイナミックに指定できるようになっています（ハブ ルータが NHRP サーバとして動作し、送信元スポーク ルータの要求を処理します）。2 つのスポーク ルータ間には、データが直接転送されるように、IPsec トンネルがダイナミックに作成されます。

Dynamic Multipoint VPN の機能設計

Dynamic Multipoint VPN 機能は、GRE トンネル、IPsec 暗号化、および NHRP ルーティングを組み合わせることで、ユーザの設定操作を容易にするためのものです。設定は、暗号プロファイル、およびトンネル エンドポイントのダイナミック ディスカバリを介して行われ、このうち暗号プロファイルを使用することで、スタティック クリプト マップを定義する必要がなくなります。

この機能は、シスコが開発した次の 2 つの拡張標準テクノロジーがベースになっています。

  • NHRP：クライアント/サーバ プロトコル（ハブがサーバで、スポークはクライアント）。ハブには、各スポークのパブリック インターフェイス アドレスが格納された NHRP データベースが保持されます。各スポークでは、起動時にそれぞれの実際のアドレスが登録され、ダイレクト トンネルを確立する場合には、NHRP サーバに対し、宛先スポークの実際のアドレスに関する照会が行われます。

  • mGRE トンネル インターフェイス：1 つの GRE インターフェイスで複数の IPsec トンネルをサポートできるため、設定のデータ量が少なくなり、設定操作も簡単になります。

次の図に示したトポロジとそれに続く箇条書きは、この機能のしくみを説明したものです。

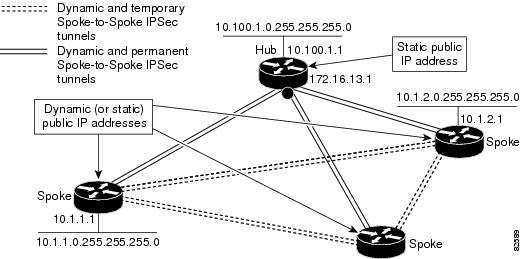

図 1. mGRE および IPsec の統合トポロジの例

  • 各スポークとハブの間は、永続的な IPsec トンネルで接続されています。ネットワーク内に存在するスポーク間を接続するのは、永続的な IPsec トンネルではありません。各スポークは、NHRP サーバのクライアントとして登録されます。

  • 各スポークでは、他のスポーク上にある宛先（プライベート）サブネットへパケットを送信する場合、NHRP サーバに対し、宛先（ターゲット）スポークの実際（外部）のアドレスについて照会が行われます。

  • 発信側のスポークでは、ターゲット スポークのピア アドレスを「学習」すると、ターゲット スポークへのダイナミック IPsec トンネルを起動できるようになります。

  • スポーク間のトンネルは、マルチポイント GRE インターフェイス経由で構築されます。

  • スポーク間のリンクは、スポーク間にトラフィックが発生するたびにオンデマンドで確立されます。その後、パケットはハブを迂回し、スポーク間トンネルを使用できます。


（注）

スポークツースポーク トンネルに対して不稼働度が事前に設定されている場合、ルータでは、それに基づいてトンネルが切断されリソースが確保されます（IPsec セキュリティ アソシエーション（SA））。

IPsec プロファイル

IPsec プロファイルを使用すると、主要な IPsec ポリシー情報を 1 つの設定エンティティにまとめることができます。この設定エンティティは、他の設定項目から名前を指定して参照することが可能です。これによりユーザは、ただ 1 つの設定行で、GRE トンネル保護などの機能を設定できます。IPsec プロファイルを参照すれば、ユーザがクリプト マップの設定をすべて行う必要はなくなります。IPsec プロファイルに含まれているのは IPsec 情報だけで、アクセス リスト情報やピアリング情報は含まれていません。

DMVPN 内のトラフィック セグメンテーションのイネーブル化

Cisco IOS XE Release 2.5 は、PE-PE mGRE トンネルを使用することで DMVPN トンネル内の VPN トラフィックをセグメント化できるように機能拡張されています。この保護された mGRE トンネルを使用して、すべて（または一連）の VPN トラフィックを転送できます。

次の図とそれに続く箇条書きは、DMVPN 内でのトラフィック セグメンテーションのしくみを説明したものです。

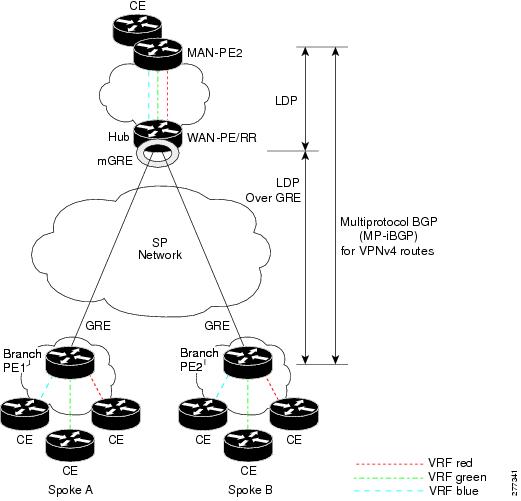

図 2. DMVPN 内のトラフィック セグメンテーション

  • この図では、WAN-PE/ルート リフレクタがハブであり、クライアントがスポーク（PE ルータ）になっています。

  • VRF は 3 つあり、それぞれ「赤」、「緑」、「青」で表してあります。

  • 各スポークは、ハブとネイバー関係にある（マルチプロトコル内部ボーダー ゲートウェイ プロトコル（MP-iBGP）ピアリング）と同時に、ハブへの GRE トンネルを持っています。

  • 各スポークからは、そのルートおよび VPN-IPv4（VPNv4）プレフィックスがハブにアドバタイズされます。

  • ハブでは、アドバタイズされたルートをスポークに再アドバタイズする際、スポークから「学習」したすべての VPNv4 アドレスに対するネクストホップ ルートとして自身の IP を設定し、VPN ごとにローカルの MPLS ラベルを割り当てます。結果として、スポーク A からスポーク B へのトラフィックは、ハブを介してルーティングされることになります。

このプロセスを具体例で説明すると次のようになります。

  1. スポーク A により、VPNv4 ルートがハブにアドバタイズされ、VPN にラベル x が割り当てられます。

  2. ハブは、スポーク B にルートをアドバタイズする際にラベルを y に変更します。

  3. スポーク B では、スポーク A に送信するトラフィックにラベル y が適用され、そのトラフィックがハブに送信されます。

  4. ハブはラベル y を削除してラベル x を適用することで VPN ラベルを付け替え、トラフィックをスポーク A に送信します。

NAT 透過性対応 DMVPN

多くの場合、DMVPN スポークは NAT ルータの背後に配置されます。この NAT ルータは通常、スポーク サイトのインターネット サービス プロバイダー（ISP）により制御され、スポーク ルータの外部インターフェイス アドレスが、プライベート IP アドレスに基づき ISP によって動的に割り当てられています（インターネット技術特別調査委員会（IETF）の RFC 1918 で規定）。

NAT 透過性対応 DMVPN の拡張機能により、NHRP では、IPsec トランスポート モード（DMVPN ネットワークで推奨される IPsec モード）が使用されている場合に限り、マッピングに対して NAT パブリック アドレスを学習および使用できます。NAT の背後に配置されていないスポーク ルータについては本来、アップグレードする必要はありませんが、NAT 透過性対応 DMVPN 機能を使用する場合は、事前にすべての DMVPN ルータを新しいコードにアップグレードすることを推奨します。NAT の後に配置されているスポーク ルータは、アップグレードされた後でも、ハブ ルータがアップグレードされるまでは、新しい設定（IPsec トランスポート モード）に切り替えることはできません。

この NAT 透過性の拡張機能を使用すれば、ハブ DMVPN ルータをスタティック NAT の背後に配置できます。この機能を使用するためには、DMVPN のスポーク ルータおよびハブ ルータすべてをアップグレードする必要があります。また IPsec ではトランスポート モードを使用する必要があります。

NAT 透過性対応の拡張機能を有効にするには、トランスフォーム セットに対して IPsec トランスポート モードを使用する必要があります。また、NAT 透過性（IKE および IPsec）が有効であれば、（UDP ポートを使用して 2 つの IP アドレスを区別することにより）2 つのピア（IKE および IPsec）を同一の IP アドレスに変換できますが、DMVPN に対しては、この機能はサポートされません。DMVPN スポークの IP アドレスは、NAT 変換後、各 DMVPN スポークごとに一意であることが必要です。ただし、NAT 変換前の IP アドレスであれば、DMVPN スポーク間で重複していてもかまいません。

次の図に、NAT 透過性対応 DMVPN のシナリオを示します。


（注）

NAT の背後にある DMVPN スポークは、ダイナミック ダイレクト スポークツースポーク トンネルに関与します。これらのスポークは、PAT ではなく NAT を実行する NAT 機器の後に配置する必要があります。この NAT 機器では、スポークツースポーク接続の場合でも、スポークがスポークツーハブ接続と同じ外部 NAT IP アドレスに変換されます。1 つの NAT 機器の背後に DMVPN スポークが複数配置されている場合、その NAT 機器では、それらの各 DMVPN スポークを別々の外部 NAT IP アドレスに変換する必要があります。また、それらのスポーク間には、ダイレクト スポークツースポーク トンネルを構築できない場合があります。スポークツースポーク トンネルを形成できない場合、スポークツースポーク パケットは、引き続きスポークツーハブ/スポーク パスを介して転送されます。

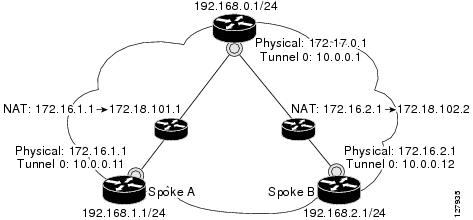

図 3. NAT 透過性対応 DMVPN

DMVPN でのコール アドミッション制御

DMVPN ネットワークでは、確立しようとするトンネル数の増加に伴って、DMVPN ルータが「過負荷」状態になることも少なくありません。コール アドミッション制御を使用すると、一度に確立できるトンネルの数を制限できます。これにより、ルータのメモリや CPU リソースのオーバーフローを回避できます。

コール アドミッション制御は、DMVPN スポークにおいて、スポーク ルータが開始または受信しようとする ISAKMAP セッション（DMVPN トンネル）の数を制限する場合に有効です。このような制限を課す場合は、コール アドミッション制御の IKE SA 制限を設定します。これによりルータでは、現在の ISAKMP SA 数が制限数を超過すると、新たな ISAKMP セッション要求（着信および発信）が廃棄されます。

またコール アドミッション制御は、DMVPN ハブにおいて、同時に確立される DMVPN トンネル数のレートを制限する場合にも有効です。このようなレート制限を課す場合は、コール アドミッション制御のシステム リソース制限を設定します。これによりルータでは、システムの使用率が指定値を超過すると、新たな ISAKMP セッション要求（新たな DMVPN トンネル）が廃棄されます。新たなセッション要求が廃棄されることにより、DMVPN ハブ ルータでは現在の ISAKMP セッション要求の処理を完了できます。また、一度廃棄されたセッション要求でも、システムの使用率が低下した時点で再試行されれば、DMVPN ハブ ルータにより処理されます。

DMVPN でのコール アドミッション制御を使用するうえで、特別な設定は必要ありません。コール アドミッション制御の設定については、『Cisco IOS XE Security Configuration Guide: Secure Connectivity』の「Call Admission Control for IKE」の章を参照してください。

NHRP のレート制限メカニズム

NHRP は、特定のインターフェイスから送信される NHRP パケットの総数を制限するためのレート制限メカニズムを備えています。ipnhrpmax-send コマンドを使用して設定されるデフォルト値は、インターフェイスあたり 10 秒ごとに 10,000 パケットです。制限数を超過した場合には、次のようなシステム メッセージが表示されます。

%NHRP-4-QUOTA: Max-send quota of [int]pkts/[int]Sec. exceeded on [chars]

このシステム メッセージの詳細については、『System Messages for Cisco IOS XE Software』を参照してください。

Dynamic Multipoint VPN の設定方法

ハブ ルータおよびスポーク ルータに対して mGRE/IPsec トンネルリングをイネーブルにするには、グローバル IPsec ポリシー テンプレートを使用して IPsec プロファイルを設定すること、および IPsec 暗号化に使用する mGRE トンネルを設定することが必要です。ここでは、次の手順について説明します。

IPsec プロファイルの設定

IPsec プロファイルには、クリプト マップの設定に使用するものと同じコマンドが多く使用されます。ただし、それらすべてのコマンドが、各 IPsec プロファイルで有効であるわけではありません。IPsec プロファイルでは、IPsec ポリシーに対応するコマンドだけを発行できます。IPsec ピア アドレスや、暗号化するパケットを照合するためのアクセス コントロール リスト（ACL）を指定することはできません。


（注）

セキュリティに対する脅威とそれに対抗するための暗号化技術は絶えず変化しています。暗号化に関するシスコの最新の推奨事項については、『Next Generation Encryption』（NGE）ホワイト ペーパーを参照してください。
はじめる前に

IPsec プロファイルを設定する前に、cryptoipsectransform-set コマンドを使用してトランスフォーム セットを定義する必要があります。

手順の概要

    1.    enable

    2.    configureterminal

    3.    cryptoipsecprofilename

    4.    settransform-settransform-set-name

    5.    setidentity

    6.    setsecurityassociationlifetime {secondsseconds | kilobyteskilobytes}

    7.    setpfs [group1 | group2]


手順の詳細
      コマンドまたはアクション 目的
    ステップ 1 enable


    例：
    Router> enable


    特権 EXEC モードをイネーブルにします。

    • パスワードを入力します（要求された場合）。


    ステップ 2 configureterminal


    例：
    Router# configure terminal


    グローバル コンフィギュレーション モードを開始します。


    ステップ 3 cryptoipsecprofilename


    例：
    Router(config)#
crypto ipsec profile vpnprof


    「スポークとハブ」および「スポークとスポーク」ルータ間での IPsec 暗号化に使用する IPsec パラメータを定義します。

    • このコマンドを実行すると、クリプト マップ コンフィギュレーション モードが開始されます。

    • name 引数には、IPsec プロファイルの名前を指定します。


    ステップ 4 settransform-settransform-set-name


    例：
    Router(config-crypto-map)# set transform-set trans2


    IPsec プロファイルで使用できるトランスフォーム セットを指定します。

    • transform-set-name 引数には、トランスフォーム セットの名前を指定します。


    ステップ 5 setidentity


    例：
    Router(config-crypto-map)# set identity


    （任意）IPsec プロファイルに対するアイデンティティの制限事項を指定します。


    ステップ 6 setsecurityassociationlifetime {secondsseconds | kilobyteskilobytes}

    例：
    Router(config-crypto-map)# set security association lifetime seconds 1800


    （任意）IPsec プロファイルに使用するグローバル ライフタイムの値を上書きします。

    • secondsseconds オプションには、セキュリティ アソシエーションの有効期間を秒数で指定します。また、kilobyteskilobytes オプションには、特定のセキュリティ アソシエーションを使用してその有効期間内に IPsec ピア間で受け渡しできるトラフィックの量を指定します（単位は KB）。

    • seconds 引数のデフォルト値は 3600 秒です。


    ステップ 7 setpfs [group1 | group2]

    例：
    Router(config-crypto-map)# set pfs group2


    （任意）IPsec において、この IPsec プロファイルに対する新しいセキュリティ アソシエーションが要求される際に、完全転送秘密（PFS）が必須となるよう指定します。

    • このコマンドを指定しない場合は、デフォルト（group1）が有効になります。

    • group1 キーワードの場合、新たに Diffie-Hellman（DH）交換を実行する際に、IPsec で 768 ビット DH 素数モジュラス グループが使用されます。group2 キーワードの場合は、1024 ビット DH 素数モジュラス グループが使用されます。



    DMVPN 用のハブの設定

    mGRE/IPsec 統合用にハブ ルータを設定する（つまり、トンネルと、上記手順で設定した IPsec プロファイルとを関連付ける）場合は、次のコマンドを使用します。


    （注）

    NHRP ネットワーク ID は、ローカルに限って意味を持つため、それぞれ異なっていてもかまいません。導入やメンテナンスの点から見れば、（ipnhrpnetwork-id コマンドを使用して）1 つの DMVPN ネットワーク内にある全ルータに対して一意のネットワーク ID 番号を使用した方が合理的ですが、ここでは必ずしも同一である必要はありません。
    手順の概要

      1.    enable

      2.    configureterminal

      3.    interfacetunnelnumber

      4.    ipaddressip-addressmasksecondary

      5.    ipmtubytes

      6.    ipnhrpauthenticationstring

      7.    ipnhrpmapmulticastdynamic

      8.    ipnhrpnetwork-idnumber

      9.    tunnelsource{ip-address | typenumber}

      10.    tunnelkeykey-number

      11.    tunnelmodegremultipoint

      12.    次のいずれかを実行します。

      • tunnelprotectionipsecprofilename
      • tunnelprotectionpskkey

      13.    bandwidthkbps

      14.    iptcpadjust-mssmax-segment-size

      15.    ipnhrpholdtimeseconds

      16.    delaynumber


    手順の詳細
        コマンドまたはアクション 目的
      ステップ 1 enable


      例：
      Router> enable


      特権 EXEC モードをイネーブルにします。

      • パスワードを入力します（要求された場合）。


      ステップ 2 configureterminal


      例：
      Router# configure terminal


      グローバル コンフィギュレーション モードを開始します。


      ステップ 3 interfacetunnelnumber


      例：
      Router(config)#
interface tunnel 5


      トンネル インターフェイスを設定し、インターフェイス コンフィギュレーション モードを開始します。

      • number 引数には、作成または設定するトンネル インターフェイスの数を指定します。作成可能なトンネル インターフェイスの数に制限はありません。


      ステップ 4 ipaddressip-addressmasksecondary


      例：
      Router(config-if)# ip address 10.0.0.1 255.255.255.0


      トンネル インターフェイスに対するプライマリ IP アドレスまたはセカンダリ IP アドレスを設定します。

      （注）

      同一の DMVPN ネットワーク内に存在するすべてのハブおよびスポークには、同じ IP サブネットに属するアドレスを指定する必要があります。

      ステップ 5 ipmtubytes


      例：
      Router(config-if)# ip mtu 1400


      各インターフェイスにおいて送信される IP パケットの最大伝送単位（MTU）のサイズをバイト単位で設定します。


      ステップ 6 ipnhrpauthenticationstring


      例：
      Router(config-if)# ip nhrp authentication donttell


      NHRP を使用するインターフェイス用の認証文字列を設定します。

      （注）

      同一の DMVPN ネットワーク内に存在するハブおよびスポークに対しては、すべて同じ NHRP 認証文字列を設定する必要があります。

      ステップ 7 ipnhrpmapmulticastdynamic


      例：
      Router(config-if)# ip nhrp map multicast dynamic


      NHRP において、スポーク ルータが自動的にマルチキャスト NHRP マッピングへ追加されるようにします。

      （注）

      Cisco IOS XE Denali 16.3 では、ipnhrpmapmulticastdynamic がデフォルトでイネーブルになっています。

      ステップ 8 ipnhrpnetwork-idnumber


      例：
      Router(config-if)# ip nhrp network-id 99


      インターフェイスに対して NHRP をイネーブルにします。

      • number 引数には、非ブロードキャスト マルチアクセス（NBMA）ネットワークの、グローバルに一意である 32 ビット ネットワーク識別子を指定します。範囲は 1 ～ 4294967295 です。

      （注）

      Cisco IOS XE Denali 16.3 では、ipnhrpnetwork-id がデフォルトでイネーブルになっています。

      ステップ 9 tunnelsource{ip-address | typenumber}

      例：
      Router(config-if)# tunnel source Gigabitethernet 0/0/0


      トンネル インターフェイスの送信元アドレスを設定します。


      ステップ 10 tunnelkeykey-number


      例：
      Router(config-if)# tunnel key 100000


      （任意）トンネル インターフェイスの ID キーをイネーブルにします。

      • key-number 引数には、トンネル キーを識別するための数値を 0 ～ 4,294,967,295 の範囲で指定します。

      （注）

      同一の DMVPN ネットワーク内に存在するハブおよびスポークに対しては、すべて同じキー値を設定する必要があります。

      ステップ 11 tunnelmodegremultipoint


      例：
      Router(config-if)#
tunnel mode gre multipoint


      トンネル インターフェイスのカプセル化モードを mGRE に設定します。


      ステップ 12 次のいずれかを実行します。
      • tunnelprotectionipsecprofilename
      • tunnelprotectionpskkey


      例：
      Router(config-if)#
tunnel protection ipsec profile vpnprof


      例：
      Router(config-if)#
tunnel protection psk test1


      トンネル インターフェイスを IPsec プロファイルに関連付けます。

      • name 引数には、IPsec プロファイルの名前を指定します。この値は、cryptoipsecprofilename コマンドで指定した name と一致する必要があります。

      または

      デフォルトの IPsec プロファイルを作成して、事前共有キー（PSK）用のトンネル保護設定を簡略化します。


      ステップ 13 bandwidthkbps


      例：
      Router(config-if)# bandwidth 1000


      上位レベル プロトコルのインターフェイスに対する現在の帯域幅を設定します。

      • kbps 引数には、キロビット/秒単位の帯域幅を指定します。デフォルト値は 9 です。帯域幅の推奨値は 1000 以上です。

      • 特にトンネル インターフェイス上で EIGRP を使用する場合は、帯域幅の値を必ず 1000 以上に設定してください。1 つのハブがサポートするスポークの数によっては、帯域幅の値をさらに大きくすることが必要となる場合もあります。


      ステップ 14 iptcpadjust-mssmax-segment-size


      例：
      Router(config-if)# ip tcp adjust-mss 1360


      ルータを通過する TCP パケットの最大セグメント サイズ（MSS）の値を調整します。

      • max-segment-size 引数には、最大セグメント サイズをバイト単位で指定します。範囲は 500 ～ 1460 です。

      • IP MTU のバイト数が 1400 に設定されている場合、MSS の推奨値は 1360 です。これらの推奨値を使用した場合、IP パケットのサイズは、トンネルに「適合」するように、TCP セッションによって瞬時に 1400 バイトまで縮小されます。


      ステップ 15 ipnhrpholdtimeseconds


      例：
      Router(config-if)# ip nhrp holdtime 450


      信頼できる NHRP 応答により NHRP NBMA アドレスが有効としてアドバタイズされる秒数を変更します。

      • seconds 引数には、信頼できる NHRP 応答により NBMA アドレスが有効としてアドバタイズされる時間を秒単位で指定します。推奨値の範囲は、300 ～ 600 秒です。


      ステップ 16 delaynumber


      例：
      Router(config-if)# delay 1000


      （任意）トンネル インターフェイスを介して学習したルートの EIGRP ルーティング メトリックを変更します。

      • number 引数には、遅延時間を秒単位で指定します。推奨値は 1000 です。



      DMVPN 用のスポークの設定

      mGRE/IPsec 統合用にスポーク ルータを設定する場合は、次のコマンドを使用します。


      （注）

      NHRP ネットワーク ID は、ローカルに限って意味を持つため、それぞれ異なっていてもかまいません。導入やメンテナンスの点から見れば、（ipnhrpnetwork-id コマンドを使用して）1 つの DMVPN ネットワーク内にある全ルータに対して一意のネットワーク ID 番号を使用した方が合理的ですが、ここでは必ずしも同一である必要はありません。
      手順の概要

        1.    enable

        2.    configureterminal

        3.    interfacetunnelnumber

        4.    ipaddressip-addressmasksecondary

        5.    ipmtubytes

        6.    ipnhrpauthenticationstring

        7.    ipnhrpmaphub-tunnel-ip-addresshub-physical-ip-address

        8.    ipnhrpmapmulticasthub-physical-ip-address

        9.    ipnhrpnhshub-tunnel-ip-address

        10.    ipnhrpnetwork-idnumber

        11.    tunnelsource{ip-address | typenumber}

        12.    tunnelkeykey-number

        13.    次のいずれかを実行します。

        • tunnelmodegremultipoint
        • tunneldestinationhub-physical-ip-address

        14.    次のいずれかを実行します。

        • tunnelprotectionipsecprofilename
        • tunnelprotectionpskkey

        15.    bandwidthkbps

        16.    iptcpadjust-mssmax-segment-size

        17.    ipnhrpholdtimeseconds

        18.    delaynumber


      手順の詳細
          コマンドまたはアクション 目的
        ステップ 1 enable


        例：
        Router> enable


        特権 EXEC モードをイネーブルにします。

        • パスワードを入力します（要求された場合）。


        ステップ 2 configureterminal


        例：
        Router# configure terminal


        グローバル コンフィギュレーション モードを開始します。


        ステップ 3 interfacetunnelnumber


        例：
        Router(config)#
interface tunnel 5


        トンネル インターフェイスを設定し、インターフェイス コンフィギュレーション モードを開始します。

        • number 引数には、作成または設定するトンネル インターフェイスの数を指定します。作成可能なトンネル インターフェイスの数に制限はありません。


        ステップ 4 ipaddressip-addressmasksecondary


        例：
        Router(config-if)# ip address 10.0.0.2 255.255.255.0


        トンネル インターフェイスに対するプライマリ IP アドレスまたはセカンダリ IP アドレスを設定します。

        （注）

        同一の DMVPN ネットワーク内に存在するすべてのハブおよびスポークには、同じ IP サブネットに属するアドレスを指定する必要があります。

        ステップ 5 ipmtubytes


        例：
        Router(config-if)# ip mtu 1400


        各インターフェイスにおいて送信される IP パケットの MTU サイズをバイト単位で設定します。


        ステップ 6 ipnhrpauthenticationstring


        例：
        Router(config-if)# ip nhrp authentication donttell


        NHRP を使用するインターフェイス用の認証文字列を設定します。

        （注）

        同一の DMVPN ネットワーク内に存在するハブおよびスポークに対しては、すべて同じ NHRP 認証文字列を設定する必要があります。

        ステップ 7 ipnhrpmaphub-tunnel-ip-addresshub-physical-ip-address


        例：
        Router(config-if)# ip nhrp map 10.0.0.1 172.17.0.1


        NBMA ネットワークに接続された IP 宛先の IP-to-NBMA アドレス マッピングをスタティックに設定します。

        • hub-tunnel-ip-address：ハブで NHRP サーバを定義します。これはハブのスタティック パブリック IP アドレスに、永続的にマッピングされます。

        • hub-physical-ip-address：ハブのスタティック パブリック IP アドレスを定義します。


        ステップ 8 ipnhrpmapmulticasthub-physical-ip-address


        例：
        Router(config-if)# ip nhrp map multicast 172.17.0.1


        スポークとハブの間でダイナミック ルーティング プロトコルを使用可能にし、マルチキャスト パケットをハブ ルータへ送信します。


        ステップ 9 ipnhrpnhshub-tunnel-ip-address


        例：
        Router(config-if)# ip nhrp nhs 10.0.0.1


        ハブ ルータを NHRP ネクストホップ サーバとして設定します。


        ステップ 10 ipnhrpnetwork-idnumber


        例：
        Router(config-if)# ip nhrp network-id 99


        インターフェイスに対して NHRP をイネーブルにします。

        • number 引数には、NBMA ネットワークのグローバルに一意である 32 ビット ネットワーク識別子を指定します。範囲は 1 ～ 4294967295 です。

        （注）

        Cisco IOS XE Denali 16.3 では、ipnhrpnetwork-id がデフォルトでイネーブルになっています。

        ステップ 11 tunnelsource{ip-address | typenumber}

        例：
        Router(config-if)# tunnel source Gigabitethernet 0/0/0


        トンネル インターフェイスの送信元アドレスを設定します。


        ステップ 12 tunnelkeykey-number


        例：
        Router(config-if)# tunnel key 100000


        （任意）トンネル インターフェイスの ID キーをイネーブルにします。

        • key-number 引数には、トンネル キーを識別するための数値を 0 ～ 4,294,967,295 の範囲で指定します。

        • 同一の DMVPN ネットワーク内に存在するハブおよびスポークに対しては、すべて同じキー値を設定する必要があります。


        ステップ 13 次のいずれかを実行します。
        • tunnelmodegremultipoint
        • tunneldestinationhub-physical-ip-address


        例：
        Router(config-if)# tunnel mode gre multipoint


        例：
        Router(config-if)# tunnel destination 172.17.0.1


        トンネル インターフェイスのカプセル化モードを mGRE に設定します。

        • このコマンドを使用するのは、データ トラフィックにダイナミック スポークツースポーク トラフィックを使用できる場合です。

        トンネル インターフェイスの宛先を指定します。

        • このコマンドを使用するのは、データ トラフィックにハブアンドスポーク トラフィックを使用できる場合です。


        ステップ 14 次のいずれかを実行します。
        • tunnelprotectionipsecprofilename
        • tunnelprotectionpskkey


        例：
        Router(config-if)# tunnel protection ipsec profile vpnprof


        例：
        Router(config-if)#
tunnel protection psk test1


        トンネル インターフェイスを IPsec プロファイルに関連付けます。

        • name 引数には、IPsec プロファイルの名前を指定します。この値は、cryptoipsecprofilename コマンドで指定した name と一致する必要があります。

        または

        デフォルトの IPsec プロファイルを作成して、事前共有キー（PSK）用のトンネル保護設定を簡略化します。


        ステップ 15 bandwidthkbps


        例：
        Router(config-if)# bandwidth 1000


        上位レベル プロトコルのインターフェイスに対する現在の帯域幅を設定します。

        • kbps 引数には、キロビット/秒単位の帯域幅を指定します。デフォルト値は 9 です。帯域幅の推奨値は 1000 以上です。

        • スポークの帯域幅設定は、DMVPN ハブの帯域幅設定と同じである必要はありません。通常は、すべてのスポークに対して、同一または類似の帯域幅を使用する方が便利です。


        ステップ 16 iptcpadjust-mssmax-segment-size


        例：
        Router(config-if)# ip tcp adjust-mss 1360


        ルータを通過する TCP パケットの MSS 値を調整します。

        • max-segment-size 引数には、最大セグメント サイズをバイト単位で指定します。範囲は 500 ～ 1460 です。

        • IP MTU のバイト数が 1400 に設定されている場合、MSS の推奨数値は 1360 です。これらの推奨値を使用した場合、IP パケットのサイズは、トンネルに「適合」するように、TCP セッションによって瞬時に 1400 バイトまで縮小されます。


        ステップ 17 ipnhrpholdtimeseconds


        例：
        Router(config-if)# ip nhrp holdtime 450


        信頼できる NHRP 応答により NHRP NBMA アドレスが有効としてアドバタイズされる秒数を変更します。

        • seconds 引数には、信頼できる NHRP 応答により NBMA アドレスが有効としてアドバタイズされる時間を秒単位で指定します。推奨値の範囲は、300 ～ 600 秒です。


        ステップ 18 delaynumber


        例：
        Router(config-if)# delay 1000


        （任意）トンネル インターフェイスを介して学習したルートの EIGRP ルーティング メトリックを変更します。

        • number 引数には、遅延時間を秒単位で指定します。推奨値は 1000 です。



        VRF へのクリアテキスト データ IP パケット転送を設定

        VRF へのクリアテキスト データ IP パケット転送を設定するには、次の手順を実行します。ここで説明する設定は、「Blue」という VRF が設定済みであることが前提になっています。


        （注）

        VRF（Blue）を設定するには、グローバル コンフィギュレーション モードで ip vrf vrf-name コマンドを使用します。

        手順の概要

          1.    enable

          2.    configure terminal

          3.    interfacetypenumber

          4.    ipvrfforwardingvrf-name


        手順の詳細
            コマンドまたはアクション 目的
          ステップ 1 enable


          例：
          Router> enable


          特権 EXEC モードをイネーブルにします。

          • パスワードを入力します（要求された場合）。


          ステップ 2 configure terminal

          例：
          Router# configure terminal


          グローバル コンフィギュレーション モードを開始します。


          ステップ 3 interfacetypenumber


          例：
          Router(config)# interface tunnel 0


          インターフェイス タイプを設定し、インターフェイス コンフィギュレーション モードを開始します。


          ステップ 4 ipvrfforwardingvrf-name


          例：
          Router(config-if)# ip vrf forwarding Blue


          VRF へのクリアテキスト データ IP パケット転送を許可します。



          VRF への暗号化トンネル パケット転送の設定

          VRF への暗号化トンネル パケット転送に関する設定手順は、次のとおりです。ここで説明する設定は、「Red」という VRF が設定済みであることが前提になっています。


          （注）

          VRF（Red）を設定するには、グローバル コンフィギュレーション モードで ip vrf vrf-name コマンドを使用します。
          手順の概要

            1.    enable

            2.    configure terminal

            3.    interfacetypenumber

            4.    tunnelvrfvrf-name


          手順の詳細
              コマンドまたはアクション 目的
            ステップ 1 enable


            例：
            Router> enable


            特権 EXEC モードをイネーブルにします。

            • パスワードを入力します（要求された場合）。


            ステップ 2 configure terminal

            例：
            Router# configure terminal


            グローバル コンフィギュレーション モードを開始します。


            ステップ 3 interfacetypenumber


            例：
            Router(config)# interface tunnel 0


            インターフェイス タイプを設定し、インターフェイス コンフィギュレーション モードを開始します。


            ステップ 4 tunnelvrfvrf-name


            例：
            Router(config-if)# tunnel vrf RED


            VPN VRF インスタンスを特定のトンネル宛先、インターフェイス、またはサブインターフェイスに関連付けて、VRF への暗号化トンネル パケット転送を許可します。



            DMVPN 内のトラフィック セグメンテーションの設定

            Cisco IOS XE Release 2.5 では、トラフィック セグメンテーションの設定時に使用する新しいコマンドは導入されていません。ただし、DMVPN トンネル内のトラフィックをセグメント化するには、以降の項で説明する作業を完了する必要があります。

            前提条件

            次の作業では、DMVPN トンネル、および「Red」と「Blue」の 2 つの VRF が設定済みであることを前提としています。

            Red または Blue の VRF を設定するには、グローバル コンフィギュレーション モードで ip vrf vrf-name コマンドを使用します。

            DMVPN トンネルの設定については、DMVPN 用のハブの設定およびDMVPN 用のスポークの設定を参照してください。VRF 設定の詳細については、VRF へのクリアテキスト データ IP パケット転送を設定およびVRF への暗号化トンネル パケット転送の設定を参照してください。

            VPN トンネルでの MPLS のイネーブル化

            DMVPN トンネル内のトラフィック セグメンテーションは MPLS に依存するため、トラフィックをセグメント化する VRF インスタンスごとに MPLS を設定する必要があります。


            （注）

            Cisco ASR 1000 シリーズ アグリゲーション サービス ルータでは、分散スイッチングのみがサポートされます。分散スイッチング用の ip multicast-routing [vrf vrf-name] [distributed]、debug ip bgp vpnv4 unicast、および ip cef distributed コマンドを使用してください。
            手順の概要

              1.    enable

              2.    configure terminal

              3.    interfacetypenumber

              4.    mplsip


            手順の詳細
                コマンドまたはアクション 目的
              ステップ 1 enable


              例：
              Router> enable


              特権 EXEC モードをイネーブルにします。

              • パスワードを入力します（要求された場合）。


              ステップ 2 configure terminal

              例：
              Router# configure terminal


              グローバル コンフィギュレーション モードを開始します。


              ステップ 3 interfacetypenumber


              例：
              Router(config)# interface tunnel 0


              インターフェイス タイプを設定し、インターフェイス コンフィギュレーション モードを開始します。


              ステップ 4 mplsip


              例：
              Router(config-if)# mpls ip


              指定したトンネル インターフェイスに対してパケットの MPLS タギングをイネーブルにします。



              ハブ ルータでマルチプロトコル BGP を設定

              VPN トラフィックに適用する VPNv4 プレフィックスおよびラベルのアドバタイズをイネーブルにするためには、MP-iBGP を設定する必要があります。BGP を使用して、ハブをルート リフレクタとして設定します。すべてのトラフィックが強制的にハブ経由でルーティングされるようにするには、BGP ルート リフレクタがルート リフレクタ クライアント（スポーク）に VPNv4 プレフィックスをアドバタイズする際に、自身をネクスト ホップとして指定するように設定します。

              BGP ルーティング プロトコルの詳細については、『Cisco IOS XE IP Routing: BGP Configuration Guide』の「Cisco BGP Overview」の章を参照してください。

              手順の概要

                1.    enable

                2.    configure terminal

                3.    routerbgpautonomous-system-number

                4.    neighboripaddressremote-asas-number

                5.    neighboripaddressupdate-sourceinterface

                6.    address-familyvpnv4

                7.    neighboripaddressactivate

                8.    neighboripaddresssend-communityextended

                9.    neighboripaddressroute-reflector-client

                10.    neighboripaddressroute-mapnexthopout

                11.    exit

                12.    address-familyipv4vrf-name

                13.    redistributeconnected

                14.    route-mapmap-tag [permit| deny] [sequence-number]

                15.    setipnext-hopipaddress


              手順の詳細
                  コマンドまたはアクション 目的
                ステップ 1 enable


                例：
                Router> enable


                特権 EXEC モードをイネーブルにします。

                • パスワードを入力します（要求された場合）。


                ステップ 2 configure terminal

                例：
                Router# configure terminal


                グローバル コンフィギュレーション モードを開始します。


                ステップ 3 routerbgpautonomous-system-number


                例：
                Router(config)# router bgp 1


                BGP ルーティング プロセスの設定をイネーブルにします。


                ステップ 4 neighboripaddressremote-asas-number


                例：
                Router(config-router)# neighbor 10.0.0.11 remote-as 1


                BGP ネイバー テーブルまたはマルチプロトコル BGP ネイバー テーブルにエントリを追加します。


                ステップ 5 neighboripaddressupdate-sourceinterface


                例：
                Router(config-router)# neighbor 10.10.10.11 update-source Tunnel1


                BGP セッションで TCP 接続の動作インターフェイスが使用できるよう、Cisco IOS XE ソフトウェアを設定します。


                ステップ 6 address-familyvpnv4


                例：
                Router(config)# address-family vpnv4


                アドレス ファミリ コンフィギュレーション モードを開始し、VPNv4 アドレス プレフィックスを使用するルーティング セッションを設定します。


                ステップ 7 neighboripaddressactivate


                例：
                Router(config-router-af)# neighbor 10.0.0.11 activate


                BGP ネイバーとの情報交換をイネーブルにします。


                ステップ 8 neighboripaddresssend-communityextended


                例：
                Router(config-router-af)# neighbor 10.0.0.11 send-community extended


                拡張コミュニティの属性が BGP ネイバーに送信されるよう指定します。


                ステップ 9 neighboripaddressroute-reflector-client


                例：
                Router(config-router-af)# neighbor 10.0.0.11 route-reflector-client


                ルータを BGP ルート リフレクタとして設定し、指定したネイバーをそのクライアントとして設定します。


                ステップ 10 neighboripaddressroute-mapnexthopout


                例：
                Router(config-router-af)# neighbor 10.0.0.11 route-map nexthop out


                すべてのトラフィックが強制的にハブ経由でルーティングされるようにします。


                ステップ 11 exit


                例：
                Router(config-router-af)# exit


                VPNv4 のアドレス ファミリ コンフィギュレーション モードを終了します。


                ステップ 12 address-familyipv4vrf-name


                例：
                Router(config)# address-family ipv4 red


                アドレス ファミリ コンフィギュレーション モードを開始し、標準 IPv4 アドレス プレフィックスを使用するルーティング セッションを設定します。


                ステップ 13 redistributeconnected


                例：
                Router(config-router-af)# redistribute connected


                インターフェイス上で IP をイネーブルにしたことにより自動的に確立されたルートを、あるルーティング ドメインから別のルーティング ドメインへ再分配します。


                ステップ 14 route-mapmap-tag [permit| deny] [sequence-number]

                例：
                Router(config-router-af)# route-map cisco permit 10


                ルート マップ コンフィギュレーション モードを開始し、スポークにアドバタイズされるネクスト ホップを設定します。


                ステップ 15 setipnext-hopipaddress


                例：
                Router(config-route-map)# set ip next-hop 10.0.0.1


                ネクスト ホップがハブになるように設定します。



                スポーク ルータでのマルチプロトコル BGP の設定

                DMVPN トンネル内のトラフィックをセグメント化するには、スポーク ルータとハブの両方でマルチプロトコル iBGP（MP-iBGP）を設定する必要があります。DMVPN 内のスポーク ルータごとに、次の作業を実行します。

                手順の概要

                  1.    enable

                  2.    configure terminal

                  3.    routerbgpautonomous-system-number

                  4.    neighboripaddressremote-asas-number

                  5.    neighboripaddressupdate-sourceinterface

                  6.    address-familyvpnv4

                  7.    neighboripaddressactivate

                  8.    neighboripaddresssend-communityextended

                  9.    exit

                  10.    address-familyipv4vrf-name

                  11.    redistributeconnected

                  12.    exit


                手順の詳細
                    コマンドまたはアクション 目的
                  ステップ 1 enable


                  例：
                  Router> enable


                  特権 EXEC モードをイネーブルにします。

                  • パスワードを入力します（要求された場合）。


                  ステップ 2 configure terminal

                  例：
                  Router# configure terminal


                  グローバル コンフィギュレーション モードを開始します。


                  ステップ 3 routerbgpautonomous-system-number


                  例：
                  Router(config)# router bgp 1


                  BGP コンフィギュレーション モードを開始します。


                  ステップ 4 neighboripaddressremote-asas-number


                  例：
                  Router(config-router)# neighbor 10.0.0.1 remote-as 1


                  BGP ネイバー テーブルまたはマルチプロトコル BGP ネイバー テーブルにエントリを追加します。


                  ステップ 5 neighboripaddressupdate-sourceinterface


                  例：
                  Router(config-router)# neighbor 10.10.10.1 update-source Tunnel1


                  BGP セッションで TCP 接続の動作インターフェイスが使用できるよう、Cisco IOS XE ソフトウェアを設定します。


                  ステップ 6 address-familyvpnv4


                  例：
                  Router(config)# address-family vpnv4


                  アドレス ファミリ コンフィギュレーション モードを開始し、VPNv4 アドレス プレフィックスを使用するルーティング セッションを設定します。


                  ステップ 7 neighboripaddressactivate


                  例：
                  Router(config-router-af)# neighbor 10.0.0.1 activate


                  BGP ネイバーとの情報交換をイネーブルにします。


                  ステップ 8 neighboripaddresssend-communityextended


                  例：
                  Router(config-router-af)# neighbor 10.0.0.1 send-community extended


                  拡張コミュニティの属性が BGP ネイバーに送信されるよう指定します。


                  ステップ 9 exit


                  例：
                  Router(config-router-af)# exit


                  アドレス ファミリ コンフィギュレーション モードを終了します。


                  ステップ 10 address-familyipv4vrf-name


                  例：
                  Router(config)# address-family ipv4 red


                  アドレス ファミリ コンフィギュレーション モードを開始し、標準 IPv4 アドレス プレフィックスを使用するルーティング セッションを設定します。


                  ステップ 11 redistributeconnected


                  例：
                  Router(config-router-af)# redistribute connected


                  インターフェイス上で IP をイネーブルにしたことにより自動的に確立されたルートを、あるルーティング ドメインから別のルーティング ドメインへ再分配します。


                  ステップ 12 exit


                  例：
                  Router(config-router-af)# exit


                  アドレス ファミリ コンフィギュレーション モードを終了します。

                  （注）

                  VRF ごとにステップ 10 ～ 12 を繰り返します。



                  Dynamic Multipoint VPN のトラブルシューティング

                  DMVPN を設定した後、DMVPN が正常に動作していることを確認したり、DMVPN 統計情報またはセッションをクリアしたり、DMVPN をデバッグしたりするには、この作業の該当する手順を実行します。これらのコマンドは任意の順序で使用できます。


                  （注）

                  セキュリティに対する脅威とそれに対抗するための暗号化技術は絶えず変化しています。暗号化に関するシスコの最新の推奨事項については、『Next Generation Encryption』（NGE）ホワイト ペーパーを参照してください。
                  手順の概要

                    1.    cleardmvpnsession

                    2.    cleardmvpnstatistics

                    3.    debugdmvpn

                    4.    debugdmvpncondition

                    5.    debugnhrpcondition

                    6.    debugnhrperror

                    7.    loggingdmvpn

                    8.    showcryptoipsecsa

                    9.    showcryptoisakmpsa

                    10.    showcryptomap

                    11.    showdmvpn

                    12.    showipnhrptraffic


                  手順の詳細
                    ステップ 1   cleardmvpnsession

                    このコマンドは DMVPN セッションをクリアします。次の例では、指定したトンネルのダイナミック DMVPN セッションのみがクリアされます。



                    例：
                    Router# clear dmvpn session interface tunnel 5

                    次の例では、指定したトンネルのすべての DMVPN セッション（スタティック セッションとダイナミック セッションの両方）がクリアされます。



                    例：
                    Router# clear dmvpn session interface tunnel 5 static
                    ステップ 2   cleardmvpnstatistics

                    このコマンドは、DMVPN 関連のカウンタをクリアする場合に使用します。次の例では、指定したトンネル インターフェイスの DMVPN 関連セッション カウンタをクリアする方法を示します。



                    例：
                    Router#
 clear dmvpn statistics interface tunnel 5
                    ステップ 3   debugdmvpn

                    このコマンドは、DMVPN セッションをデバッグする場合に使用します。DMVPN のデバッグは、ある特定の条件に応じてイネーブル化/ディセーブル化を切り替えることができます。DMVPN のデバッグには、次のように 3 つのレベルがあります。下位のレベルほど、細部のデバッグを実行できます。

                    • エラー レベル

                    • 詳細レベル

                    • パケット レベル

                    次の例では、NHRP、ソケット、トンネル保護、および暗号情報に対するエラー デバッグをすべて表示する条件付き DMVPN デバッグをイネーブルにする方法を示します。



                    例：
                    Router# debug dmvpn error all
                    ステップ 4   debugdmvpncondition

                    このコマンドは、条件付きデバッグ DMVPN セッションの情報を表示します。次の例では、特定のトンネル インターフェイスに対して条件付きデバッグをイネーブルにする方法を示します。



                    例：
                    Router# debug dmvpn condition interface tunnel 5
                    ステップ 5   debugnhrpcondition

                    このコマンドは、特定の条件に基づくデバッグをイネーブルまたはディセーブルにします。次に、条件付き NHRP デバッグをイネーブルにするためのコマンドの使用例を示します。



                    例：
                    Router#
debug nhrp condition
                    ステップ 6   debugnhrperror

                    このコマンドは、NHRP エラー アクティビティに関する情報を表示します。次に、NHRP のエラー メッセージに対するデバッグをイネーブルにするためのコマンドの使用例を示します。



                    例：
                    Router#
debug nhrp error
                    ステップ 7   loggingdmvpn

                    このコマンドは、DMVPN のシステム ロギングをイネーブルにする場合に使用します。次の例では、20 秒ごとに 1 つのメッセージが生成される DMVPN のシステム ロギングをイネーブルにする方法を示します。



                    例：
                    Router(config)#
logging dmvpn rate-limit 20

                    次に、DMVPN メッセージがリスト表示されたシステム ログの例を示します。



                    例：
                    %DMVPN-7-CRYPTO_SS: Tunnel101-192.0.2.1 socket is UP
%DMVPN-5-NHRP_NHS: Tunnel101 192.0.2.251 is UP
%DMVPN-5-NHRP_CACHE: Client 192.0.2.2 on Tunnel1 Registered.
%DMVPN-5-NHRP_CACHE: Client 192.0.2.2 on Tunnel101 came UP.
%DMVPN-3-NHRP_ERROR: Registration Request failed for 192.0.2.251 on Tunnel101

                    ステップ 8   showcryptoipsecsa

                    このコマンドは、現在の SA によって使用されている設定を表示します。次に、アクティブなデバイスの IPsec SA ステータスだけが表示される出力例を示します。



                    例：
                    Router#
show crypto ipsec sa active
interface: gigabitethernet0/0/0
    Crypto map tag: to-peer-outside, local addr 209.165.201.3
   protected vrf: (none
   local  ident (addr/mask/prot/port): (192.168.0.1/255.255.255.255/0/0)
   remote ident (addr/mask/prot/port): (172.16.0.1/255.255.255.255/0/0)
   current_peer 209.165.200.225 port 500
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 3, #pkts encrypt: 3, #pkts digest: 3
    #pkts decaps: 4, #pkts decrypt: 4, #pkts verify: 4
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0
    #pkts not decompressed: 0, #pkts decompress failed: 0
    #send errors 0, #recv errors 0
     local crypto endpt.: 209.165.201.3, remote crypto endpt.: 209.165.200.225
     path mtu 1500, media mtu 1500
     current outbound spi: 0xD42904F0(3559458032)
     inbound esp sas:
      spi: 0xD3E9ABD0(3555306448)
        transform: esp-3des ,
        in use settings ={Tunnel, }
        conn id: 2006, flow_id: 6, crypto map: to-peer-outside
        sa timing: remaining key lifetime (k/sec): (4586265/3542)
        HA last key lifetime sent(k): (4586267)
        ike_cookies: 9263635C CA4B4E99 C14E908E 8EE2D79C
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE
                    ステップ 9   showcryptoisakmpsa

                    このコマンドは、ピアの現在の IKE SA をすべて表示します。たとえば次の例は、2 つのピア間の IKE ネゴシエーションが正常に実行された後に表示される出力です。



                    例：
                    Router# show crypto isakmp sa
dst             src             state           conn-id    slot
172.17.63.19    172.16.175.76   QM_IDLE               2       0
172.17.63.19    172.17.63.20    QM_IDLE               1       0
172.16.175.75   172.17.63.19    QM_IDLE               3       0
                    ステップ 10   showcryptomap

                    このコマンドは、クリプト マップの設定を表示します。次に、クリプト マップの設定が完了した後に表示される出力例を示します。



                    例：
                    Router# show crypto map
Crypto Map "Tunnel5-head-0" 10 ipsec-isakmp
        Profile name: vpnprof
        Security association lifetime: 4608000 kilobytes/3600 seconds
        PFS (Y/N): N
        Transform sets={trans2, }
Crypto Map "Tunnel5-head-0" 20 ipsec-isakmp
        Map is a PROFILE INSTANCE.
        Peer = 172.16.175.75
        Extended IP access list
            access-list permit gre host 172.17.63.19 host 172.16.175.75
        Current peer: 172.16.175.75
        Security association lifetime: 4608000 kilobytes/3600 seconds
        PFS (Y/N): N
        Transform sets={trans2, }
Crypto Map "Tunnel5-head-0" 30 ipsec-isakmp
        Map is a PROFILE INSTANCE.
        Peer = 172.17.63.20
        Extended IP access list
            access-list permit gre host 172.17.63.19 host 172.17.63.20
        Current peer: 172.17.63.20
        Security association lifetime: 4608000 kilobytes/3600 seconds
        PFS (Y/N): N
        Transform sets={trans2, }
Crypto Map "Tunnel5-head-0" 40 ipsec-isakmp
        Map is a PROFILE INSTANCE.
        Peer = 172.16.175.76
        Extended IP access list
            access-list permit gre host 172.17.63.19 host 172.16.175.76
        Current peer: 172.16.175.76
        Security association lifetime: 4608000 kilobytes/3600 seconds
        PFS (Y/N): N
        Transform sets={trans2, }
        Interfaces using crypto map Tunnel5-head-0:

                    Tunnel5
                    ステップ 11   showdmvpn

                    このコマンドは、DMVPN 固有のセッション情報を表示します。次に、サマリー情報の出力例を示します。



                    例：
                    Router# show dmvpn
Legend: Attrb --> S - Static, D - Dynamic, I - Incomplete
        N - NATed, L - Local, X - No Socket
        # Ent --> Number of NHRP entries with same NBMA peer
! The line below indicates that the sessions are being displayed for Tunnel1.
! Tunnel1 is acting as a spoke and is a peer with three other NBMA peers.
Tunnel1, Type: Spoke, NBMA Peers: 3,
 # Ent  Peer NBMA Addr Peer Tunnel Add State  UpDn Tm Attrb
 ----- --------------- --------------- ----- -------- -----
     2      192.0.2.21     192.0.2.116   IKE     3w0d D
     1     192.0.2.102      192.0.2.11  NHRP 02:40:51 S
     1     192.0.2.225      192.0.2.10    UP     3w0d S
Tunnel2, Type: Spoke, NBMA Peers: 1,
 # Ent  Peer NBMA Addr Peer Tunnel Add State  UpDn Tm Attrb
 ----- --------------- --------------- ----- -------- -----
     1        192.0.2.25      192.0.2.171   IKE    never S
                    ステップ 12   showipnhrptraffic

                    このコマンドは、NHRP の統計情報を表示します。次に、特定のトンネル（tunnel7）に関する出力例を示します。



                    例：
                    Router# s
how ip nhrp traffic interface tunnel7
Tunnel7: Max-send limit:10000Pkts/10Sec, Usage:0%
   Sent: Total 79
         18 Resolution Request  10 Resolution Reply  42 Registration Request
         0 Registration Reply    3 Purge Request      6 Purge Reply
         0 Error Indication      0 Traffic Indication
   Rcvd: Total 69
         10 Resolution Request  15 Resolution Reply  0 Registration Request
         36 Registration Reply   6 Purge Request     2 Purge Reply
         0 Error Indication      0 Traffic Indication

                    次の作業

                    「DMVPN 用のハブの設定」と「DMVPN 用のスポークの設定」の項に進みます。

                    Dynamic Multipoint VPN 機能の設定例

                    DMVPN 用のハブ設定例

                    次に、マルチポイント GRE/IPsec 統合用のハブ ルータの設定例を示します。これは、すべてのスポーク ルータが対話可能なグローバル IPsec ポリシー テンプレートを使用した設定方法で、各スポークに対する個別の設定を明示的に行う必要はありません。ここでは、EIGRP が、プライベート物理インターフェイスおよびトンネル インターフェイスを介して実行されるように設定されています。

                    crypto isakmp policy 1
 authentication pre-share
crypto isakmp key cisco47 address 0.0.0.0
!
crypto ipsec transform-set trans2 esp-des esp-md5-hmac
mode transport
!
crypto ipsec profile vpnprof
 set transform-set trans2
!
interface Tunnel0
 bandwidth 1000
 ip address 10.0.0.1 255.255.255.0
! Ensures longer packets are fragmented before they are encrypted; otherwise, the receiving router would have to do the reassembly.
 ip mtu 1400
! The following line must match on all nodes that “want to use” this mGRE tunnel:
 ip nhrp authentication donttell
! Note that the next line is required only on the hub.
 ip nhrp map multicast dynamic
! The following line must match on all nodes that want to use this mGRE tunnel:
 ip nhrp network-id 99
 ip nhrp holdtime 300
! Turns off split horizon on the mGRE tunnel interface; otherwise, EIGRP will not advertise routes that are learned via the mGRE interface back out that interface.
 no ip split-horizon eigrp 1
! Enables dynamic, direct spoke-to-spoke tunnels when using EIGRP.
 no ip next-hop-self eigrp 1
 ip tcp adjust-mss 1360
 delay 1000
! Sets IPsec peer address to Ethernet interface’s public address.
 tunnel source Gigabitethernet 0/0/0
 tunnel mode gre multipoint
! The following line must match on all nodes that want to use this mGRE tunnel.
 tunnel key 100000
 tunnel protection ipsec profile vpnprof
!
interface FastEthernet0/0/0
 ip address 172.17.0.1 255.255.255.0
!
interface FastEthernet0/0/1
 ip address 192.168.0.1 255.255.255.0
!
router eigrp 1
 network 10.0.0.0 0.0.0.255
 network 192.168.0.0 0.0.0.255
!

                    ISAKMP プロファイルの定義および設定の詳細については、『Cisco IOS XE Security Configuration Guide: Secure Connectivity』の「Certificate to ISAKMP Profile Mapping」の章を参照してください。

                    DMVPN 用のスポーク設定例

                    次の例は、すべてのスポークを、トンネルとローカル インターフェイス アドレス以外は同じ内容で設定する方法で、ユーザが行うべき設定操作を軽減できます。

                    crypto isakmp policy 1
 authentication pre-share
crypto isakmp key cisco47 address 0.0.0.0
!
crypto ipsec transform-set trans2 esp-des esp-md5-hmac
 mode transport
!
crypto ipsec profile vpnprof
 set transform-set trans2
!
interface Tunnel0
 bandwidth 1000
 ip address 10.0.0.2 255.255.255.0
 ip mtu 1400
! The following line must match on all nodes that want to use this mGRE tunnel:
 ip nhrp authentication donttell
! Definition of NHRP server at the hub (10.0.0.1), which is permanently mapped to the static public address of the hub (172.17.0.1).
 ip nhrp map 10.0.0.1 172.17.0.1
! Sends multicast packets to the hub router, and enables the use of a dynamic routing protocol between the spoke and the hub.
 ip nhrp map multicast 172.17.0.1
! The following line must match on all nodes that want to use this mGRE tunnel:
 ip nhrp network-id 99
 ip nhrp holdtime 300
! Configures the hub router as the NHRP next-hop server.
 ip nhrp nhs 10.0.0.1
 ip tcp adjust-mss 1360
 delay 1000
 tunnel source Gigabitethernet 0/0/0
 tunnel mode gre multipoint
! The following line must match on all nodes that want to use this mGRE tunnel:
 tunnel key 100000
 tunnel protection ipsec profile vpnprof
!
! This is a spoke, so the public address might be dynamically assigned via DHCP.
interface FastEthernet0/0/0
 ip address dhcp hostname Spoke1
!
interface FastEthernet0/0/1
 ip address 192.168.1.1 255.255.255.0
!
! EIGRP is configured to run over the inside physical interface and the tunnel.
router eigrp 1
 network 10.0.0.0 0.0.0.255
 network 192.168.1.0 0.0.0.255

                    BGP 専用トラフィック セグメンテーションでの 2547oDMVPN の例

                    次に、PE デバイスとして動作する 2 つのスポーク間でトラフィックをセグメント化するためのトラフィック セグメンテーションの設定例を示します。

                    ハブの設定

                    hostname hub-pe1
boot-start-marker
boot-end-marker
no aaa new-model
resource policy
clock timezone EST 0
ip cef
no ip domain lookup
!This section refers to the forwarding table for VRF blue:
ip vrf blue
 rd 2:2
 route-target export 2:2
 route-target import 2:2
!This section refers to the forwarding table for VRF red:
ip vrf red
 rd 1:1
 route-target export 1:1
 route-target import 1:1
mpls label protocol ldp
crypto isakmp policy 1
 authentication pre-share
crypto isakmp key cisco address 0.0.0.0 0.0.0.0
crypto ipsec transform-set t1 esp-des
 mode transport
crypto ipsec profile prof
 set transform-set t1
interface Tunnel1
 ip address 10.9.9.1 255.255.255.0
 no ip redirects
 ip nhrp authentication cisco
 ip nhrp map multicast dynamic
 ip nhrp network-id 1
!The command below enables MPLS on the DMVPN network:
mpls ip
 tunnel source Gigabitethernet 0/0/0
 tunnel mode gre multipoint
 tunnel protection ipsec profile prof
interface Loopback0
 ip address 10.0.0.1 255.255.255.255
interface Ethernet0/0/0
 ip address 172.0.0.1 255.255.255.0
!The multiprotocol BGP route reflector (the hub) configuration changes the next-hop information to set itself as the next-hop and assigns a new VPN label for the prefixes learned from the spokes and advertises the VPN prefix:
router bgp 1
 no synchronization
 bgp log-neighbor-changes
 neighbor 10.0.0.11 remote-as 1
 neighbor 10.0.0.11 update-source Tunnel1
 neighbor 10.0.0.12 remote-as 1
 neighbor 10.0.0.12 update-source Tunnel1
 no auto-summary
 address-family vpnv4
 neighbor 10.0.0.11 activate
 neighbor 10.0.0.11 send-community extended
 neighbor 10.0.0.11 route-reflector-client
 neighbor 10.0.0.11 route-map nexthop out
 neighbor 10.0.0.12 activate
 neighbor 10.0.0.12 send-community extended
 neighbor 10.0.0.12 route-reflector-client
 neighbor 10.0.0.12 route-map nexthop out
 exit
 address-family ipv4 vrf red
 redistribute connected
 no synchronization
 exit
 address-family ipv4 vrf blue
 redistribute connected
 no synchronization
 exit
no ip http server
no ip http secure-server
!In this route map information, the hub sets the next hop to itself, and the VPN prefixes are advertised:
route-map cisco permit 10
 set ip next-hop 10.0.0.1
control-plane
line con 0
 logging synchronous
line aux 0
line vty 0 4
 no login
end

                    スポークの設定

                    スポーク 2

                    hostname spoke-pe2
boot-start-marker
boot-end-marker
no aaa new-model
resource policy
clock timezone EST 0
ip cef
no ip domain lookup
!This section refers to the forwarding table for VRF blue:
ip vrf blue
 rd 2:2
 route-target export 2:2
 route-target import 2:2
!This section refers to the forwarding table for VRF red:
ip vrf red
 rd 1:1
 route-target export 1:1
 route-target import 1:1
mpls label protocol ldp
crypto isakmp policy 1
 authentication pre-share
crypto isakmp key cisco address 0.0.0.0 0.0.0.0
crypto ipsec transform-set t1 esp-des
 mode transport
crypto ipsec profile prof
 set transform-set t1
interface Tunnel1
 ip address 10.0.0.11 255.255.255.0
 no ip redirects
 ip nhrp authentication cisco
 ip nhrp map multicast dynamic
 ip nhrp map 10.0.0.1 172.0.0.1
 ip nhrp map multicast 172.0.0.1
 ip nhrp network-id 1
 ip nhrp nhs 10.0.0.1
!The command below enables MPLS on the DMVPN network:
 mpls ip
 tunnel source Gigabitethernet 0/0/0
 tunnel mode gre multipoint
 tunnel protection ipsec profile prof
interface Loopback0
 ip address 10.9.9.11 255.255.255.255
interface FastEthernet0/0/0
 ip address 172.0.0.11 255.255.255.0
!
!
interface FastEthernet1/0/0
 ip vrf forwarding red
 ip address 192.168.11.2 255.255.255.0
interface FastEthernet2/0/0
 ip vrf forwarding blue
 ip address 192.168.11.2 255.255.255.0
!The multiprotocol BGP route reflector (the hub) configuration changes the next-hop information to set itself as the next-hop and assigns a new VPN label for the prefixes learned from the spokes and advertises the VPN prefix:
router bgp 1
 no synchronization
 bgp log-neighbor-changes
 neighbor 10.0.0.1 remote-as 1
 neighbor 10.0.0.1 update-source Tunnel1
 no auto-summary
 address-family vpnv4
 neighbor 10.0.0.1 activate
 neighbor 10.0.0.1 send-community extended
 exit
!
 address-family ipv4 vrf red
 redistribute connected
 no synchronization
 exit
 !
 address-family ipv4 vrf blue
 redistribute connected
 no synchronization
 exit
no ip http server
no ip http secure-server
control-plane
line con 0
 logging synchronous
line aux 0
line vty 0 4
 no login
end

                    スポーク 3

                    hostname spoke-PE3
boot-start-marker
boot-end-marker
no aaa new-model
resource policy
clock timezone EST 0
ip cef
no ip domain lookup
!This section refers to the forwarding table for VRF blue:
ip vrf blue
 rd 2:2
 route-target export 2:2
 route-target import 2:2
!This section refers to the forwarding table for VRF red:
ip vrf red
 rd 1:1
 route-target export 1:1
 route-target import 1:1
mpls label protocol ldp
crypto isakmp policy 1
 authentication pre-share
crypto isakmp key cisco address 0.0.0.0 0.0.0.0
crypto ipsec transform-set t1 esp-des
 mode transport
crypto ipsec profile prof
 set transform-set t1
interface Tunnel1
 ip address 10.0.0.12 255.255.255.0
 no ip redirects
 ip nhrp authentication cisco
 ip nhrp map multicast dynamic
 ip nhrp map 10.0.0.1 172.0.0.1
 ip nhrp map multicast 172.0.0.1
 ip nhrp network-id 1
 ip nhrp nhs 10.0.0.1
!The command below enables MPLS on the DMVPN network:
 mpls ip
 tunnel source Gigabitethernet 0/0/0
 tunnel mode gre multipoint
 tunnel protection ipsec profile prof
!
interface Loopback0
 ip address 10.9.9.12 255.255.255.255
interface FastEthernet0/0/0
 ip address 172.0.0.12 255.255.255.0
interface FastEthernet1/0/0
 ip vrf forwarding red
 ip address 192.168.12.2 255.255.255.0
interface FastEthernet2/0/0
 ip vrf forwarding blue
 ip address 192.168.12.2 255.255.255.0
!The multiprotocol BGP route reflector (the hub) configuration changes the next-hop information to set itself as the next-hop and assigns a new VPN label for the prefixes learned from the spokes and advertises the VPN prefix:
router bgp 1
 no synchronization
 bgp log-neighbor-changes
 neighbor 10.0.0.1 remote-as 1
 neighbor 10.0.0.1 update-source Tunnel1
 no auto-summary
 address-family vpnv4
 neighbor 10.0.0.1 activate
 neighbor 10.0.0.1 send-community extended
 exit
 address-family ipv4 vrf red
 redistribute connected
 no synchronization
 exit
 address-family ipv4 vrf blue
 redistribute connected
 no synchronization
 exit
no ip http server
no ip http secure-server
control-plane
line con 0
 logging synchronous
line aux 0
line vty 0 4
 no login
end

                    エンタープライズ ブランチ トラフィック セグメンテーションでの 2547oDMVPN の例

                    次に、企業のブランチ オフィスに配置されている 2 つのスポーク間でトラフィックをセグメント化するための設定例を示します。この例では、DMVPN 内の BGP ネイバーに到達するルートを学習するように、EIGRP が設定されています。

                    ハブの設定

                    hostname HUB
boot-start-marker
boot-end-marker
no aaa new-model
resource policy
clock timezone EST 0
ip cef
no ip domain lookup
!This section refers to the forwarding table for VRF blue:
ip vrf blue
 rd 2:2
 route-target export 2:2
 route-target import 2:2
!This refers to the forwarding table for VRF red:
ip vrf red
 rd 1:1
 route-target export 1:1
 route-target import 1:1
mpls label protocol ldp
crypto isakmp policy 1
 authentication pre-share
crypto isakmp key cisco address 0.0.0.0 0.0.0.0
crypto ipsec transform-set t1 esp-des
 mode transport
crypto ipsec profile prof
 set transform-set t1
interface Tunnel1
 ip address 10.0.0.1 255.255.255.0
 no ip redirects
 ip nhrp authentication cisco
 ip nhrp map multicast dynamic
 ip nhrp network-id 1
!EIGRP is enabled on the DMVPN network to learn the IGP prefixes:
no ip split-horizon eigrp 1
!The command below enables MPLS on the DMVPN network:
 mpls ip
 tunnel source Gigabitethernet 0/0/0
 tunnel mode gre multipoint
 tunnel protection ipsec profile prof
!This address is advertised by EIGRP and used as the BGP endpoint:
interface Loopback0
 ip address 10.9.9.1 255.255.255.255
interface FastEthernet0/0/0
 ip address 172.0.0.1 255.255.255.0
!EIGRP is configured to learn the BGP peer addresses (10.9.9.x networks)
router eigrp 1
 network 10.9.9.1 0.0.0.0
 network 10.0.0.0 0.0.0.255
 no auto-summary
!The multiprotocol BGP route reflector (the hub) configuration changes the next-hop information to set itself as the next-hop and assigns a new VPN label for the prefixes learned from the spokes and advertises the VPN prefix:
router bgp 1
 no synchronization
 bgp router-id 10.9.9.1
 bgp log-neighbor-changes
 neighbor 10.9.9.11 remote-as 1
 neighbor 10.9.9.11 update-source Loopback0
 neighbor 10.9.9.12 remote-as 1
 neighbor 10.9.9.12 update-source Loopback0
 no auto-summary
 address-family vpnv4
 neighbor 10.9.9.11 activate
 neighbor 10.9.9.11 send-community extended
 neighbor 10.9.9.11 route-reflector-client
 neighbor 10.9.9.12 activate
 neighbor 10.9.9.12 send-community extended
 neighbor 10.9.9.12 route-reflector-client
 exit
 address-family ipv4 vrf red
 redistribute connected
 no synchronization
 exit
 address-family ipv4 vrf blue
 redistribute connected
 no synchronization
 exit
no ip http server
no ip http secure-server
control-plane
line con 0
 logging synchronous
line aux 0
line vty 0 4
 no login
end

                    スポークの設定

                    スポーク 2

                    hostname Spoke2
boot-start-marker
boot-end-marker
no aaa new-model
resource policy
clock timezone EST 0
ip cef
no ip domain lookup
!This section refers to the forwarding table for VRF blue:
ip vrf blue
 rd 2:2
 route-target export 2:2
 route-target import 2:2
!This section refers to the forwarding table for VRF red:
ip vrf red
 rd 1:1
 route-target export 1:1
 route-target import 1:1
mpls label protocol ldp
crypto isakmp policy 1
 authentication pre-share
crypto isakmp key cisco address 0.0.0.0 0.0.0.0
crypto ipsec transform-set t1 esp-des
 mode transport
crypto ipsec profile prof
 set transform-set t1
interface Tunnel1
 ip address 10.0.0.11 255.255.255.0
 no ip redirects
 ip nhrp authentication cisco
 ip nhrp map multicast dynamic
 ip nhrp map 10.0.0.1 172.0.0.1
 ip nhrp map multicast 172.0.0.1
 ip nhrp network-id 1
 ip nhrp nhs 10.0.0.1
!The command below enables MPLS on the DMVPN network:
 mpls ip
 tunnel source Gigabitethernet 0/0/0
 tunnel mode gre multipoint
 tunnel protection ipsec profile prof
!This address is advertised by EIGRP and used as the BGP endpoint:
interface Loopback0
 ip address 10.9.9.11 255.255.255.255
interface FastEthernet0/0/0
 ip address 172.0.0.11 255.255.255.0
interface FastEthernet1/0/0
 ip vrf forwarding red
 ip address 192.168.11.2 255.255.255.0
interface FastEthernet2/0/0
 ip vrf forwarding blue
 ip address 192.168.11.2 255.255.255.0
!EIGRP is enabled on the DMVPN network to learn the IGP prefixes:
router eigrp 1
 network 10.9.9.11 0.0.0.0
 network 10.0.0.0 0.0.0.255
 no auto-summary
!The multiprotocol BGP route reflector (the hub) configuration changes the next-hop information to set itself as the next-hop and assigns a new VPN label for the prefixes learned from the spokes and advertises the VPN prefix:
router bgp 1
 no synchronization
 bgp router-id 10.9.9.11
 bgp log-neighbor-changes
 neighbor 10.9.9.1 remote-as 1
 neighbor 10.9.9.1 update-source Loopback0
 no auto-summary
 address-family vpnv4
 neighbor 10.9.9.1 activate
 neighbor 10.9.9.1 send-community extended
 exit
 address-family ipv4 vrf red
 redistribute connected
 no synchronization
 exit
 address-family ipv4 vrf blue
 redistribute connected
 no synchronization
 exit
no ip http server
no ip http secure-server
control-plane
line con 0
 logging synchronous
line aux 0
line vty 0 4
 no login
end

                    スポーク 3

                    hostname Spoke3
boot-start-marker
boot-end-marker
no aaa new-model
resource policy
clock timezone EST 0
ip cef
no ip domain lookup
!This section refers to the forwarding table for VRF blue:
ip vrf blue
 rd 2:2
 route-target export 2:2
 route-target import 2:2
!This section refers to the forwarding table for VRF red:
ip vrf red
 rd 1:1
 route-target export 1:1
 route-target import 1:1
mpls label protocol ldp
crypto isakmp policy 1
 authentication pre-share
crypto isakmp key cisco address 0.0.0.0 0.0.0.0
crypto ipsec transform-set t1 esp-des
 mode transport
crypto ipsec profile prof
 set transform-set t1
interface Tunnel1
 ip address 10.0.0.12 255.255.255.0
 no ip redirects
 ip nhrp authentication cisco
 ip nhrp map multicast dynamic
 ip nhrp map 10.0.0.1 172.0.0.1
 ip nhrp map multicast 172.0.0.1
 ip nhrp network-id 1
 ip nhrp nhs 10.0.0.1
!The command below enables MPLS on the DMVPN network:
 mpls ip
 tunnel source Gigabitethernet 0/0/0
 tunnel mode gre multipoint
 tunnel protection ipsec profile prof
!This address is advertised by EIGRP and used as the BGP endpoint:
interface Loopback0
 ip address 10.9.9.12 255.255.255.255
interface FastEthernet0/0/0
 ip address 172.0.0.12 255.255.255.0
interface FastEthernet1/0/0
 ip vrf forwarding red
 ip address 192.168.12.2 255.255.255.0
interface FastEthernet2/0/0
 ip vrf forwarding blue
 ip address 192.168.12.2 255.255.255.0
!EIGRP is enabled on the DMVPN network to learn the IGP prefixes:
router eigrp 1
 network 10.9.9.12 0.0.0.0
 network 10.0.0.0 0.0.0.255
 no auto-summary
!The multiprotocol BGP route reflector (the hub) configuration changes the next-hop information to set itself as the next-hop and assigns a new VPN label for the prefixes learned from the spokes and advertises the VPN prefix:
router bgp 1
 no synchronization
 bgp router-id 10.9.9.12
 bgp log-neighbor-changes
 neighbor 10.9.9.1 remote-as 1
 neighbor 10.9.9.1 update-source Loopback0
 no auto-summary
 address-family vpnv4
 neighbor 10.9.9.1 activate
 neighbor 10.9.9.1 send-community extended
 exit
 address-family ipv4 vrf red
 redistribute connected
 no synchronization
 exit
 address-family ipv4 vrf blue
 redistribute connected
 no synchronization
 exit
no ip http server
no ip http secure-server
control-plane
line con 0
 logging synchronous
line aux 0
line vty 0 4
 no login
end

                    コマンドの出力例：show mpls ldp bindings

                    Spoke2# show mpls ldp bindings
  tib entry: 10.9.9.1/32, rev 8
        local binding:  tag: 16
        remote binding: tsr: 10.9.9.1:0, tag: imp-null
  tib entry: 10.9.9.11/32, rev 4
        local binding:  tag: imp-null
        remote binding: tsr: 10.9.9.1:0, tag: 16
  tib entry: 10.9.9.12/32, rev 10
        local binding:  tag: 17
        remote binding: tsr: 10.9.9.1:0, tag: 17
  tib entry: 10.0.0.0/24, rev 6
        local binding:  tag: imp-null
        remote binding: tsr: 10.9.9.1:0, tag: imp-null
  tib entry: 172.0.0.0/24, rev 3
        local binding:  tag: imp-null
        remote binding: tsr: 10.9.9.1:0, tag: imp-null
Spoke2#

                    コマンドの出力例：show mpls forwarding-table

                    Spoke2# show mpls forwarding-table

Local  Outgoing    Prefix            Bytes tag  Outgoing   Next Hop
tag    tag or VC   or Tunnel Id      switched   interface
16     Pop tag     10.9.9.1/32        0          Tu1        10.0.0.1
17     17          10.9.9.12/32       0          Tu1        10.0.0.1
18     Aggregate   192.168.11.0/24[V]   \
                                     0
19     Aggregate   192.168.11.0/24[V]   \
                                     0
Spoke2#

                    コマンドの出力例：show ip route vrf red

                    Spoke2# show ip route vrf red
Routing Table: red
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route
Gateway of last resort is not set
B    192.168.12.0/24 [200/0] via 10.9.9.12, 00:00:02
C    192.168.11.0/24 is directly connected, FastEthernet1/0/0
Spoke2#

                    コマンドの出力例：show ip route vrf blue

                    Spoke2# show ip route vrf blue
Routing Table: blue
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route
Gateway of last resort is not set
B    192.168.12.0/24 [200/0] via 10.9.9.12, 00:00:08
C    192.168.11.0/24 is directly connected, FastEthernet2/0/0
Spoke2#
Spoke2# show ip cef vrf red 192.168.12.0
192.168.12.0/24, version 5, epoch 0
0 packets, 0 bytes
  tag information set
    local tag: VPN-route-head
    fast tag rewrite with Tu1, 10.0.0.1, tags imposed: {17 18}
  via 10.9.9.12, 0 dependencies, recursive
    next hop 10.0.0.1, Tunnel1 via 10.9.9.12/32
    valid adjacency
    tag rewrite with Tu1, 10.0.0.1, tags imposed: {17 18}
Spoke2#

                    コマンドの出力例：show ip bgp neighbors

                    Spoke2# show ip bgp neighbors

BGP neighbor is 10.9.9.1,  remote AS 1, internal link
  BGP version 4, remote router ID 10.9.9.1
  BGP state = Established, up for 00:02:09
  Last read 00:00:08, last write 00:00:08, hold time is 180, keepalive interval is 60 seconds
  Neighbor capabilities:
    Route refresh: advertised and received(old & new)
    Address family IPv4 Unicast: advertised and received
    Address family VPNv4 Unicast: advertised and received
  Message statistics:
    InQ depth is 0
    OutQ depth is 0
                         Sent       Rcvd
    Opens:                  1          1
    Notifications:          0          0
    Updates:                4          4
    Keepalives:             4          4
    Route Refresh:          0          0
    Total:                  9          9
  Default minimum time between advertisement runs is 0 seconds
 For address family: IPv4 Unicast
  BGP table version 1, neighbor version 1/0
 Output queue size : 0
  Index 1, Offset 0, Mask 0x2
  1 update-group member
                                 Sent       Rcvd
  Prefix activity:               ----       ----
    Prefixes Current:               0          0
    Prefixes Total:                 0          0
    Implicit Withdraw:              0          0
    Explicit Withdraw:              0          0
    Used as bestpath:             n/a          0
    Used as multipath:            n/a          0
                                   Outbound    Inbound
  Local Policy Denied Prefixes:    --------    -------
    Total:                                0          0
  Number of NLRIs in the update sent: max 0, min 0
 For address family: VPNv4 Unicast
  BGP table version 9, neighbor version 9/0
 Output queue size : 0
  Index 1, Offset 0, Mask 0x2
  1 update-group member
                                 Sent       Rcvd
  Prefix activity:               ----       ----
    Prefixes Current:               2          2 (Consumes 136 bytes)
    Prefixes Total:                 4          2
    Implicit Withdraw:              2          0
    Explicit Withdraw:              0          0
    Used as bestpath:             n/a          2
    Used as multipath:            n/a          0
                                   Outbound    Inbound
  Local Policy Denied Prefixes:    --------    -------
    ORIGINATOR loop:                    n/a          2
    Bestpath from this peer:              4        n/a
    Total:                                4          2
  Number of NLRIs in the update sent: max 1, min 1
  Connections established 1; dropped 0
  Last reset never
Connection state is ESTAB, I/O status: 1, unread input bytes: 0
Connection is ECN Disabled
Local host: 10.9.9.11, Local port: 179
Foreign host: 10.9.9.1, Foreign port: 12365
Enqueued packets for retransmit: 0, input: 0  mis-ordered: 0 (0 bytes)
Event Timers (current time is 0x2D0F0):
Timer          Starts    Wakeups            Next
Retrans             6          0             0x0
TimeWait            0          0             0x0
AckHold             7          3             0x0
SendWnd             0          0             0x0
KeepAlive           0          0             0x0
GiveUp              0          0             0x0
PmtuAger            0          0             0x0
DeadWait            0          0             0x0
iss: 3328307266  snduna: 3328307756  sndnxt: 3328307756     sndwnd:  15895
irs: 4023050141  rcvnxt: 4023050687  rcvwnd:      16384  delrcvwnd:      0
SRTT: 165 ms, RTTO: 1457 ms, RTV: 1292 ms, KRTT: 0 ms
minRTT: 0 ms, maxRTT: 300 ms, ACK hold: 200 ms
Flags: passive open, nagle, gen tcbs
IP Precedence value : 6
Datagrams (max data segment is 536 bytes):
Rcvd: 13 (out of order: 0), with data: 7, total data bytes: 545
Sent: 11 (retransmit: 0, fastretransmit: 0, partialack: 0, Second Congestion: 0), with data: 6, total data bytes: 489
Spoke2#

                    その他の参考資料

                    関連資料

                    関連項目

                    マニュアル タイトル

                    Cisco IOS コマンド

                    『Cisco IOS Master Commands List, All Releases』

                    コール アドミッション制御

                    『Cisco IOS XE Security Configuration Guide: Secure Connectivity』の「Call Admission Control for IKE」の章

                    IKE の設定作業（IKE ポリシーの定義など）

                    『Cisco IOS XE Security Configuration Guide: Secure Connectivity』の「Configuring Internet Key Exchange for IPSec VPNs」の章

                    IPsec の設定作業

                    『Cisco IOS XE Security Configuration Guide: Secure Connectivity』の「Configuring Security for VPNs with IPsec」の章

                    VRF 対応 IPsec の設定

                    『Cisco IOS XE Security Configuration Guide: Secure Connectivity』の「VRF-Aware IPsec」の章

                    MPLS の設定

                    『Cisco IOS XE Multiprotocol Label Switching Configuration Guide』の「Multiprotocol Label Switching (MPLS) on Cisco Routers」の章

                    BGP の設定

                    『Cisco IOS XE IP Routing: BGP Configuration Guide』の「Cisco BGP Overview」の章

                    システム メッセージ

                    『System Messages for Cisco IOS XE Software』

                    ISAKMP プロファイルの定義と設定

                    『Cisco IOS XE Security Configuration Guide: Secure Connectivity』の「Certificate to ISAKMP Profile Mapping」の章

                    セキュリティ コマンド

                    『Cisco IOS Security Command Reference』

                    推奨される暗号化アルゴリズム

                    『Next Generation Encryption』

                    標準

                    標準

                    タイトル

                    この機能でサポートされる新規の標準または変更された標準はありません。また、既存の標準のサポートは変更されていません。

                    --

                    MIB

                    MIB

                    MIB のリンク

                    この機能によってサポートされる新しい MIB または変更された MIB はありません。またこの機能による既存 MIB のサポートに変更はありません。

                    選択したプラットフォーム、Cisco ソフトウェア リリース、およびフィーチャ セットの MIB を検索してダウンロードする場合は、次の URL にある Cisco MIB Locator を使用します。

                    http:/​/​www.cisco.com/​go/​mibs

                    RFC

                    RFC

                    タイトル

                    RFC 2547

                    『BGP/MPLS VPNs』

                    シスコのテクニカル サポート

                    説明

                    リンク

                    右の URL にアクセスして、シスコのテクニカル サポートを最大限に活用してください。これらのリソースは、ソフトウェアをインストールして設定したり、シスコの製品やテクノロジーに関する技術的問題を解決したりするために使用してください。この Web サイト上のツールにアクセスする際は、Cisco.com のログイン ID およびパスワードが必要です。

                    http:/​/​www.cisco.com/​cisco/​web/​support/​index.html

                    Dynamic Multipoint VPN の機能情報

                    次の表に、このモジュールで説明した機能に関するリリース情報を示します。この表は、ソフトウェア リリース トレインで各機能のサポートが導入されたときのソフトウェア リリースだけを示しています。その機能は、特に断りがない限り、それ以降の一連のソフトウェア リリースでもサポートされます。

                    プラットフォームのサポートおよびシスコ ソフトウェア イメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator にアクセスするには、 www.cisco.com/​go/​cfn に移動します。Cisco.com のアカウントは必要ありません。
                    表 1 Dynamic Multipoint VPN の機能情報

                    機能名

                    リリース

                    機能情報

                    DMVPN フェーズ 1

                    Cisco IOS XE Release 2.1

                    DMVPN 機能を使用すると、GRE トンネル、IPsec 暗号化、および NHRP を組み合わせることにより、目的に合せて大小さまざまな規模の IPsec VPN を構築できます。

                    DMVPN フェーズ 2

                    Cisco IOS XE Release 2.1

                    DMVPN スポークツースポーク機能は、実稼働環境での使用にも十分対応できるようになりました。

                    NAT 透過性対応 DMVPN

                    Cisco IOS XE Release 2.1

                    ネットワーク アドレス変換透過性（NAT-T）対応 DMVPN の拡張機能が追加されました。また、DMVPN ハブツースポーク機能は、実稼働環境での使用にも十分対応できるようになりました。

                    DMVPN の管理を容易にするための拡張機能

                    Cisco IOS XE Release 2.5

                    DMVPN セッションは、デバッグ、表示出力、セッションとカウンタの制御、およびシステム ログ情報に関する DMVPN 専用コマンドを使用することで、より容易に管理できるようになりました。

                    この機能に関する詳細については、次の項を参照してください。

                    • Dynamic Multipoint VPN のトラブルシューティング

                    この機能により、次のコマンドが導入または変更されました。cleardmvpnsession、cleardmvpnstatistics、debugdmvpn、debugdmvpncondition、debugnhrpcondition、debugnhrperror、loggingdmvpn、showdmvpn、showipnhrptraffic

                    DMVPN：DMVPN 内のトラフィック セグメンテーションのイネーブル化

                    Cisco IOS XE Release 2.5

                    2547oDMVPN 機能を使用すると、各 VRF の送信元および宛先を示す MPLS ラベルを VRF インスタンスに適用することにより、DMVPN トンネル内の VPN トラフィックをセグメント化できます。

                    用語集

                    AM：アグレッシブ モード。IKE ネゴシエーション実行中のモードです。MM と比較すると、AM はいくつかのプロセスが省略されているため動作は速くなりますが、セキュリティ性能は低くなります。Cisco IOS XE ソフトウェアでは、アグレッシブ モードを開始した IKE ピアにアグレッシブ モードで応答します。

                    GRE：総称ルーティング カプセル化。トンネルを構成することにより、共有 WAN 全体に特定の経路を確保するとともに、特定の宛先へトラフィックを確実に送り届けるため新たなパケット ヘッダーでトラフィックをカプセル化します。トラフィックにとってトンネルの入口となるのはエンドポイントに限られるため、プライベートなネットワークを実現できます。トンネルそのものは、暗号化のように高い機密性を確保する手段にはなりませんが、暗号化されたトラフィックをトンネル経由で送信することは可能です。

                    GRE トンネリングを使用すると、非 IP トラフィックを IP にカプセル化して、インターネットや IP ネットワーク上に送信することもできます。非 IP トラフィックに該当するのは、インターネット パケット交換（IPX）プロトコルや AppleTalk プロトコルなどのトラフィックです。

                    IKE：インターネット キー交換。Oakley キー交換や Skeme キー交換を ISAKMP フレームワーク内部に実装したハイブリッド プロトコルです。IKE は、他のプロトコルでも使用できますが、初期実装されるのは IPsec です。IKE は、IPsec ピアを認証し、IPsec キーをネゴシエーションし、IPsec セキュリティ アソシエーションを実行します。

                    IPSec：IP セキュリティ。インターネット技術特別調査委員会（IETF）によって開発されたオープン規格のフレームワークです。IPSec は、インターネットなどの保護されていないネットワークを使用して機密情報を送信する場合に、セキュリティを提供します。IPsec はネットワーク層で機能し、Cisco ルータなどの参加している IPsec 装置（ピア）間の IP パケットを保護および認証します。

                    ISAKMP：Internet Security Association Key Management Protocol。ペイロード形式、キー交換プロトコル実装の方法、およびセキュリティ アソシエーションのネゴシエーションを定義するプロトコル フレームワークです。

                    MM：メイン モード。MM では、IKE ピアに対してより多くのセキュリティ プロポーザルが提供されます。そのため MM は、アグレッシブ モードに比べると動作速度は劣りますが、セキュリティ性能や柔軟性の面では優れたモードです。IKE 認証（RSA シグニチャ、RSA 暗号、または事前共有キー）では、MM がデフォルトで開始されます。

                    NHRP：Next Hop Resolution Protocol。ルータ、アクセス サーバ、およびホストは、NHRP を使用して、NBMA ネットワークに接続された他のルータおよびホストのアドレスを検出できます。

                    シスコによる NHRP の実装では、IETF ドラフト バージョン 11 の NBMA Next Hop Resolution Protocol（NHRP）をサポートしています。

                    また、IP バージョン 4 およびインターネット パケット交換（IPX）ネットワーク層をサポートしているほか、リンク層では、ATM、FastEthernet、SMDS、およびマルチポイント トンネル ネットワークもサポートしています。NHRP は FastEthernet 上で使用できますが、FastEthernet ではブロードキャストが可能であるため、NHRP を FastEthernet メディアに実装する必要はありません。IPX に対して FastEthernet のサポートは不要です（サポートはありません）。

                    PFS：Perfect Forward Secrecy。これは、導き出される共有秘密値に関連する暗号特性です。PFS を使用すると、1 つのキーが損なわれても、これ以降のキーは前のキーの取得元から取得されないため、前および以降のキーには影響しません。

                    SA：セキュリティ アソシエーション。2 つ以上のエンティティ間で、安全な通信を行うためのセキュリティ サービスをどのように使用するかを規定したものです。たとえば IPsec の SA では、IPsec 接続の際に使用される暗号化アルゴリズム（使用される場合）、認証アルゴリズム、および共有セッション キーが定義されます。

                    IPsec および IKE では、接続パラメータの識別に必ず SA が使用されます。IKE では、独自に SA をネゴシエーションして確立できます。IPsec の SA は、IKE により確立することも、ユーザ設定により確立することもできます。

                    トランスフォーム：データフローに対し、データ認証、データの機密性の確保、およびデータ圧縮を目的として行われる一連の処理。たとえば、トランスフォームには、HMAC MD5 認証アルゴリズムを使用する ESP プロトコル、56 ビット DES 暗号規格アルゴリズムを使用する AH プロトコルおよび HMAC-SHA 認証アルゴリズムを使用する ESP プロトコルなどがあります。

                    VPN：バーチャル プライベート ネットワーク。複数のピアで構成されるフレームワークで、各ピア間では、他のパブリック インフラストラクチャを介して機密データがセキュアに転送されます。このフレームワークでは、すべてのデータをトンネルして暗号化するプロトコルによって、着信ネットワーク トラフィックおよび発信ネットワーク トラフィックが保護されます。また、ネットワークをローカル トポロジの外部にまで拡張できるほか、リモート ユーザがダイレクト ネットワーク接続の状況を確認したり、その機能を利用したりすることも可能です。

                    このドキュメントは役に立ちましたか?

                    Feedbackフィードバック

                    シスコに問い合わせ
