章のタイトル： DMVPN 経由の IPv6

機能情報の確認
DMVPN 経由の IPv6 の前提条件
DMVPN 経由の IPv6 について
- DMVPN for IPv6 の概要
  - NHRP ルーティング
    - IPv6 NHRP リダイレクトおよびショートカット機能
  - IPv6 ルーティング
- IPv6 アドレッシングと制約事項
DMVPN 経由の IPv6 の設定方法
DMVPN 経由の IPv6 の設定例
その他の参考資料
DMVPN 経由の IPv6 の機能情報

このマニュアルでは、Dynamic Multipoint VPN for IPv6 機能の実装方法について説明します。この機能を使用すると、ユーザは、総称ルーティングカプセル化（GRE）トンネル、IP Security（IPsec）暗号化、および Next Hop Resolution Protocol（NHRP）を組み合わせることにより、目的に合わせて大小さまざまな規模の IPsec バーチャルプライベートネットワーク（VPN）を構築できます。Dynamic Multipoint Virtual Private Network（DMVPN）for IPv6 では、パブリックネットワーク（インターネット）は純粋な IPv4 ネットワークであり、プライベートネットワーク（イントラネット）は IPv6 に対応しています。

DMVPN での IPv6 サポートは、インターネットサービスプロバイダー（ISP）方向のパブリックネットワーク（インターネット）に拡張されました。DMVPN 用の IPv6 トランスポート機能は、IPv6 WAN 側の機能を NHRP トンネルと基礎となる IPsec 暗号化に構築して、IPv6 がインターネットでペイロードを転送できるようにします。

DMVPN 用の IPv6 トランスポート機能はデフォルトでイネーブルにされます。DMVPN 用の IPv6 トランスポート機能を機能させるために、プライベート内部ネットワークを IPv6 にアップグレードする必要はありません。ローカルネットワークで IPv4 または IPv6 のいずれかのアドレスを使用できます。

（注）

セキュリティに対する脅威とそれに対抗するための暗号化技術は絶えず変化しています。暗号化に関するシスコの最新の推奨事項については、『Next Generation Encryption』（NGE）ホワイトペーパーを参照してください。

機能情報の確認
DMVPN 経由の IPv6 の前提条件
DMVPN 経由の IPv6 について
DMVPN 経由の IPv6 の設定方法
DMVPN 経由の IPv6 の設定例
その他の参考資料
DMVPN 経由の IPv6 の機能情報

機能情報の確認

ご使用のソフトウェアリリースでは、このモジュールで説明されるすべての機能がサポートされているとは限りません。最新の機能情報および警告については、Bug Search Tool およびご使用のプラットフォームおよびソフトウェアリリースのリリースノートを参照してください。このモジュールで説明される機能に関する情報、および各機能がサポートされるリリースの一覧については、機能情報の表を参照してください。

プラットフォームのサポートおよびシスコソフトウェアイメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator にアクセスするには、www.cisco.com/go/cfn に移動します。Cisco.com のアカウントは必要ありません。

DMVPN 経由の IPv6 の前提条件

IPv6 用の DMVPN が機能するには、ボーダーゲートウェイプロトコル（BGP）、Enhanced Interior Gateway Routing Protocol（EIGRP）、オンデマンドルーティング（ODR）、Open Shortest Path First（OSPF）、およびルーティング情報プロトコル（RIP）のいずれかのプロトコルがイネーブルになっている必要があります。
すべての IPv6 NHRP インターフェイスに、1 つの IPv6 ユニキャストアドレスを設定します。このアドレスは、グローバルに到達可能なアドレスか、または一意のローカルアドレスにすることができます。
すべての IPv6 NHRP インターフェイスに、DMVPN クラウド内のすべての DMVPN ホスト（つまり、ハブおよびスポーク）で一意である 1 つの IPv6 リンクローカルアドレスを設定します。

DMVPN for IPv6 の概要

DMVPN 機能は、NHRP ルーティング、マルチポイント総称ルーティングカプセル化（mGRE）トンネル、IPsec 暗号化を組み合わせて、ユーザが暗号プロファイル（スタティッククリプトマップを定義するための要件を上書きします）とトンネルエンドポイントのダイナミックディスカバリを使用して容易に設定できるようにします。

この機能は、シスコが開発した次の拡張標準テクノロジーがベースになっています。

NHRP：クライアント/サーバプロトコル（ハブがサーバで、スポークはクライアント）。ハブには、各スポークのパブリックインターフェイスアドレスが格納された NHRP データベースが保持されます。各スポークでは、起動時にそれぞれの実際のアドレスが登録され、ダイレクトトンネルを確立する場合には、NHRP サーバに対し、宛先スポークの実際のアドレスに関する照会が行われます。
mGRE トンネルインターフェイス：1 つの GRE インターフェイスで複数の IPsec トンネルをサポートできるため、設定のデータ量が少なくなり、設定操作も簡単になります。
IPsec 暗号化：IPsec トンネルインターフェイスは、ネイティブカプセル化によってサイト間 IPv6 トラフィックの保護を容易にします。

DMVPN for IPv6 では、パブリックネットワーク（インターネット）は純粋な IPv4 ネットワークであり、プライベートネットワーク（イントラネット）は IPv6 に対応しています。イントラネットには、DMVPN テクノロジーを使用して相互に接続された IPv4 クラウドまたは IPv6 クラウドを混在させて、基礎となるキャリアを従来の IPv4 ネットワークにすることができます。

NHRP ルーティング
IPv6 ルーティング

NHRP ルーティング

NHRP プロトコルは、特定のイントラネットアドレス（IPv4 または IPv6）をインターネットアドレス（IPv4 非ブロードキャストマルチアクセス（NBMA）アドレス）に解決します。

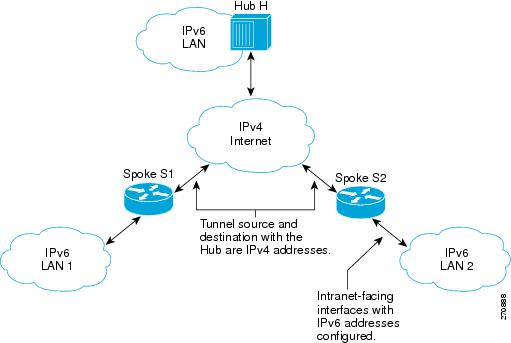

下の図で、DMVPN ネットワークを介して接続されているイントラネットは IPv6 クラウド、インターネットは純粋な IPv4 クラウドです。スポーク S1 および S2 は、スタティックに設定されたトンネルを使用してインターネット経由でハブ H に接続されています。トンネルはイントラネット上の別のノードであるため、トンネル自体のアドレスは IPv6 ドメインです。ただし、トンネル（mGRE エンドポイント）の送信元アドレスと宛先アドレスは、常にインターネットドメイン内の IPv4 にあります。mGRE トンネルは、IPv6 ネットワークを認識します。これは、GRE パッセンジャプロトコルが IPv6 パケットであり、GRE トランスポート（またはキャリア）プロトコルが IPv4 パケットであるからです。

図 1. NHRP をトリガーする IPv6 トポロジ

LAN L1 内の IPv6 ホストが LAN L2 内の IPv6 ホスト宛てのパケットを送信すると、パケットはまず LAN L1 内のゲートウェイ（スポーク S1）にルーティングされます。スポーク S1 はデュアルスタックデバイスです。つまり、IPv4 と IPv6 の両方がこのスポーク上で設定されています。S1 の IPv6 ルーティングテーブルは、スポーク S2 上のトンネルの IPv6 アドレスであるネクストホップを指します。これは、NBMA アドレスにマッピングする必要がある VPN アドレスであり、NHRP をトリガーします。

IPv6 NHRP リダイレクトおよびショートカット機能

IPv6 NHRP リダイレクトおよびショートカット機能

IPv6 NHRP リダイレクトがイネーブルになっている場合、NHRP は出力機能パス内のすべてのデータパケットを調べます。データパケットが同じ論理ネットワーク上で出入りする場合、NHRP は、NHRP トラフィック指示メッセージをデータパケットの送信元に送信します。NHRP では、論理ネットワークは、複数の物理インターフェイスを 1 つの論理ネットワークにグループ化する NHRP ネットワーク ID によって識別されます。

IPv6 NHRP ショートカットがイネーブルになっている場合、NHRP は出力機能パス内のすべてのデータパケットを代行受信します。データパケットの宛先への NHRP キャッシュエントリがあるかどうかをチェックし、ある場合は、現在の出力隣接を NHRP キャッシュ内の隣接に置き換えます。そのため、データパケットは、NHRP によって提供された新しい隣接を使用してスイッチングされます。

IPv6 ルーティング

NHRP は、IPv6 パッセンジャプロトコルを伝送する mGRE トンネルでは自動的に呼び出されます。パケットをルーティングしてスイッチングパスに送信すると、NHRP は特定のネクストホップを検索して、必要に応じて NHRP 解決クエリーを開始します。解決に成功した場合、NHRP はトンネルエンドポイントデータベースにデータを入力します。これにより、シスコエクスプレスフォワーディングの隣接関係テーブルにデータが入力されます。シスコエクスプレスフォワーディングがイネーブルになっている場合、後続のパケットについては、シスコエクスプレスフォワーディングスイッチングが行われます。

IPv6 アドレッシングと制約事項

IPv6 では、特定の IPv6 インターフェイス上で複数のユニキャストアドレスを使用できます。また、エニーキャスト、マルチキャスト、リンクローカルアドレス、ユニキャストアドレスなどの特殊なアドレスタイプも使用できます。

DMVPN for IPv6 には、アドレッシングについて次の制約事項があります。

すべての IPv6 NHRP インターフェイスに、1 つの IPv6 ユニキャストアドレスを設定します。このアドレスは、グローバルに到達可能なアドレスか、または一意のローカルアドレスにすることができます。
すべての IPv6 NHRP インターフェイスに、DMVPN クラウド内のすべての DMVPN ホスト（つまり、ハブおよびスポーク）で一意である 1 つの IPv6 リンクローカルアドレスを設定します。
- デバイス上に同じトンネル送信元を使用する他のトンネルがない場合は、トンネル送信元アドレスを IPv6 アドレスに埋め込むことができます。
- デバイスに DMVPN IPv6 トンネルが 1 つしかない場合は、IPv6 リンクローカルアドレスを手動で設定する必要はありません。代わりに、ipv6enable コマンドを使用してリンクローカルアドレスを自動生成します。
- デバイスに複数の DMVPN IPv6 トンネルがある場合は、ipv6addressfe80::2001link-local コマンドを使用してリンクローカルアドレスを手動で設定する必要があります。

DMVPN 経由の IPv6 の設定方法

DMVPN for IPv6 の IPsec プロファイルの設定
DMVPN 経由の IPv6 用のハブの設定
ハブでの NHRP リダイレクトおよびショートカット機能の設定
DMVPN 経由の IPv6 用のスポークの設定
DMVPN for IPv6 設定の確認
DMVPN for IPv6 の設定と動作のモニタリングおよび維持

DMVPN for IPv6 の IPsec プロファイルの設定

（注）

IPsec プロファイルには、クリプトマップの設定に使用するほとんどのコマンドが使用されます。ただし、それらすべてのコマンドが、各 IPsec プロファイルで有効であるわけではありません。IPsec プロファイルの下で発行できるのは、IPsec ポリシーに使用されているコマンドだけです。したがって、IPsec ピアアドレスや、パケットを暗号化するかどうかを照合するためのアクセスコントロールリスト（ACL）は指定できません。

はじめる前に

IPsec プロファイルを設定する前に、次の作業を実行する必要があります。

cryptoipsectransform-set コマンドを使用して、トランスフォームセットを定義します。
Internet Security Association Key Management Protocol（ISAKMP）プロファイルがデフォルトの ISAKMP 設定を使用して設定されていることを確認します。

手順の概要

1. enable

2. configureterminal

3. cryptoidentityname

4. exit

5. cryptoipsecprofilename

6. settransform-settransform-set-name

7. setidentity

8. setsecurity-associationlifetimesecondsseconds | kilobyteskilobytes

10. end

手順の詳細

	コマンドまたはアクション	目的
ステップ 1	enable 例： Device> enable	特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。
ステップ 2	configureterminal 例： Device# configure terminal	グローバルコンフィギュレーションモードを開始します。
ステップ 3	cryptoidentityname 例： Device(config)# crypto identity device1	デバイスの証明書内にある識別名（DN）リストを使用してデバイスのアイデンティティを設定します。
ステップ 4	exit 例： Device(config-crypto-identity)# exit	クリプト ID コンフィギュレーションモードを終了して、グローバルコンフィギュレーションモードを開始します。
ステップ 5	cryptoipsecprofilename 例： Device(config)# crypto ipsec profile example1	「スポークとハブ」および「スポークとスポーク」ルータ間での IPsec 暗号化に使用する IPsec パラメータを定義します。このコマンドによって、デバイスはクリプトマップコンフィギュレーションモードになります。
ステップ 6	settransform-settransform-set-name 例： Device(config-crypto-map)# set transform-set example-set	IPsec プロファイルで使用できるトランスフォームセットを指定します。
ステップ 7	setidentity 例： Device(config-crypto-map)# set identity router1	（任意）IPsec プロファイルに対するアイデンティティの制限事項を指定します。
ステップ 8	setsecurity-associationlifetimesecondsseconds \| kilobyteskilobytes 例： Device(config-crypto-map)# set security-association lifetime seconds 1800	（任意）IPsec プロファイルに使用するグローバルライフタイムの値を上書きします。
ステップ 9	setpfs [group1 \| group14 \| group15 \| group16 \| group19 \| group2 \| group20 \| group24 \| group5] 例： Device(config-crypto-map)# set pfs group14	（任意）IPsec において、この IPsec プロファイルに対する新しいセキュリティアソシエーションが要求される際に、完全転送秘密（PFS）が必須となるよう指定します。このコマンドを指定しない場合は、デフォルトの Diffie-Hellman（DH）グループ（ group1）が有効になります。 1：768 ビット DH（非推奨）。 2：1024 ビット DH（非推奨）。 5：1536 ビット DH（非推奨）。 14：2048 ビット DH グループを指定します。 15：3072 ビット DH グループを指定します。 16：4096 ビット DH グループを指定します。 19：256 ビット Elliptic Curve DH（ECDH）グループを指定します。 20：384 ビット ECDH グループを指定します。 24：2048 ビット DH/DSA グループを指定します。
ステップ 10	end 例： Device(config-crypto-map)# end	クリプトマップコンフィギュレーションモードを終了し、特権 EXEC モードに戻ります。

DMVPN 経由の IPv6 用のハブの設定

DMVPN 経由の IPv6 用にハブデバイスを設定して mGRE と IPsec を統合する（つまり、前述の手順で設定した IPsec プロファイルとトンネルを関連付ける）には、次の作業を実行します。

手順の概要

1. enable

2. configureterminal

3. interfacetunnelnumber

4. ipv6address {ipv6-address/prefix-length | prefix-namesub-bits/prefix-length

5. ipv6addressipv6-address/prefix-lengthlink-local

6. ipv6mtubytes

7. ipv6nhrpauthenticationstring

8. ipv6nhrpmapmulticastdynamic

9. ipv6nhrpnetwork-idnetwork-id

10. tunnelsourceip-address | ipv6-address | interface-typeinterface-number

11. tunnelmode {aurp | cayman | dvmrp | eon | gre| gremultipoint[ipv6] | greipv6 | ipipdecapsulate-any] | ipsecipv4 | iptalk | ipv6| ipsecipv6 | mpls | nos | rbscp

12. 次のいずれかを実行します。

tunnelprotectionipsecprofilename [shared]
tunnelprotectionpskkey

13. bandwidth {kbps | inherit [kbps] | receive [kbps]}

14. ipv6nhrpholdtimeseconds

15. end

手順の詳細

コマンドまたはアクション

目的

ステップ 1

enable

例：

Device> enable

特権 EXEC モードをイネーブルにします。

パスワードを入力します（要求された場合）。

ステップ 2

configureterminal

例：

Device# configure terminal

グローバルコンフィギュレーションモードを開始します。

ステップ 3

interfacetunnelnumber

例：

Device(config)# interface tunnel 5

トンネルインターフェイスを設定し、インターフェイスコンフィギュレーションモードを開始します。

number 引数には、作成または設定するトンネルインターフェイスの数を指定します。作成可能なトンネルインターフェイスの数に制限はありません。

ステップ 4

ipv6address {ipv6-address/prefix-length | prefix-namesub-bits/prefix-length

例：

Device(config-if)# ipv6 address 2001:DB8:1:1::72/64

IPv6 の一般的なプレフィックスに基づいて IPv6 アドレスを設定し、インターフェイスにおける IPv6 処理をイネーブルにします。

ステップ 5

ipv6addressipv6-address/prefix-lengthlink-local

例：

Device(config-if)# ipv6 address fe80::2001 link-local

インターフェイスの IPv6 リンクローカルアドレスを設定し、そのインターフェイスでの IPv6 処理をイネーブルにします。

（DMVPN ネットワーク内のすべての DMVPN ノードで）一意の IPv6 リンクローカルアドレスを設定する必要があります。

ステップ 6

ipv6mtubytes

例：

Device(config-if)# ipv6 mtu 1400

各インターフェイスにおいて送信される IPv6 パケットの最大伝送単位（MTU）サイズを設定します。

ステップ 7

ipv6nhrpauthenticationstring

例：

Device(config-if)# ipv6 nhrp authentication examplexx

NHRP を使用するインターフェイス用の認証文字列を設定します。

（注）

同一の DMVPN ネットワーク内に存在するハブおよびスポークに対しては、すべて同じ NHRP 認証文字列を設定する必要があります。

ステップ 8

ipv6nhrpmapmulticastdynamic

例：

Device(config-if)# ipv6 nhrp map multicast dynamic

NHRP において、ルータが自動的にマルチキャスト NHRP マッピングへ追加されるようにします。

（注）

Cisco IOS XE Denali 16.3 では、ipv6nhrpmapmulticastdynamic がデフォルトでイネーブルになっています。

ステップ 9

ipv6nhrpnetwork-idnetwork-id

例：

Device(config-if)# ipv6 nhrp network-id 99

インターフェイスに対して NHRP をイネーブルにします。

Cisco IOS XE Denali 16.3 では、ipv6nhrpnetwork-id がデフォルトでイネーブルになっています。

ステップ 10

tunnelsourceip-address | ipv6-address | interface-typeinterface-number

例：

Device(config-if)# tunnel source ethernet 0

トンネルインターフェイスの送信元アドレスを設定します。

ステップ 11

tunnelmode {aurp | cayman | dvmrp | eon | gre| gremultipoint[ipv6] | greipv6 | ipipdecapsulate-any] | ipsecipv4 | iptalk | ipv6| ipsecipv6 | mpls | nos | rbscp

例：

Device(config-if)# tunnel mode gre multipoint

トンネルインターフェイスのカプセル化モードを mGRE に設定します。

ステップ 12

次のいずれかを実行します。

tunnelprotectionipsecprofilename [shared]
tunnelprotectionpskkey

例：

Router(config-if)# tunnel protection ipsec profile vpnprof

例：

Router(config-if)#
tunnel protection psk test1

トンネルインターフェイスを IPsec プロファイルに関連付けます。

name 引数には、IPsec プロファイルの名前を指定します。この値は、cryptoipsecprofilename コマンドで指定した name と一致する必要があります。

または

デフォルトの IPsec プロファイルを作成して、事前共有キー（PSK）用のトンネル保護設定を簡略化します。

ステップ 13

bandwidth {kbps | inherit [kbps] | receive [kbps]}

例：

Device(config-if)# bandwidth 1200

上位レベルプロトコルのインターフェイスに対する現在の帯域幅を設定します。

bandwidth-size 引数には、キロビット/秒単位の帯域幅を指定します。デフォルト値は 9 です。帯域幅の推奨値は 1000 以上です。

ステップ 14

ipv6nhrpholdtimeseconds

例：

Device(config-if)# ipv6 nhrp holdtime 3600

信頼できる NHRP 応答により NHRP NBMA アドレスが有効としてアドバタイズされる秒数を変更します。

ステップ 15

end

例：

Device(config-if)# end

インターフェイスコンフィギュレーションモードを終了し、特権 EXEC モードに戻ります。

ハブでの NHRP リダイレクトおよびショートカット機能の設定

手順の概要

1. enable

2. configureterminal

3. interfacetunnelnumber

4. ipv6address {ipv6-address/prefix-length | prefix-namesub-bits/prefix-length

5. 次のいずれかを実行します。

ipv6nhrpredirect [timeoutseconds]
ipv6nhrpredirect [interestacl]

6. ipv6nhrpshortcut

7. end

手順の詳細

コマンドまたはアクション

目的

ステップ 1

enable

例：

Device> enable

特権 EXEC モードをイネーブルにします。

パスワードを入力します（要求された場合）。

ステップ 2

configureterminal

例：

Device# configure terminal

グローバルコンフィギュレーションモードを開始します。

ステップ 3

interfacetunnelnumber

例：

Device(config)# interface tunnel 5

トンネルインターフェイスを設定し、インターフェイスコンフィギュレーションモードを開始します。

number 引数には、作成または設定するトンネルインターフェイスの数を指定します。作成可能なトンネルインターフェイスの数に制限はありません。

ステップ 4

ipv6address {ipv6-address/prefix-length | prefix-namesub-bits/prefix-length

例：

Device(config-if)# ipv6 address 2001:DB8:1:1::72/64

IPv6 の一般的なプレフィックスに基づいて IPv6 アドレスを設定し、インターフェイスにおける IPv6 処理をイネーブルにします。

ステップ 5

次のいずれかを実行します。

ipv6nhrpredirect [timeoutseconds]
ipv6nhrpredirect [interestacl]

例：

Device(config-if)# ipv6 nhrp redirect

例：

Device(config-if)# ipv6 nhrp redirect interest

NHRP リダイレクトをイネーブルにします。

または

ユーザが ACL を指定できるようにします。

（注）

ハブで ipv6nhrpredirect コマンドを設定する必要があります。

ステップ 6

ipv6nhrpshortcut

例：

Device(config-if)# ipv6 nhrp shortcut

NHRP ショートカットスイッチングをイネーブルにします。

スポークで ipv6nhrpshortcut コマンドを設定する必要があります。

（注）

Cisco IOS XE Denali 16.3 では、ipv6nhrpshortcut がデフォルトでイネーブルになっています。

ステップ 7

end

例：

Device(config-if)# end

インターフェイスコンフィギュレーションモードを終了し、特権 EXEC モードに戻ります。

DMVPN 経由の IPv6 用のスポークの設定

DMVPN を介した IPv6 用のスポークを設定するには、次の作業を実行します。

手順の概要

1. enable

2. configureterminal

3. interfacetunnelnumber

4. ipv6address {ipv6-address/prefix-length | prefix-namesub-bits/prefix-length

5. ipv6addressipv6-address/prefix-lengthlink-local

6. ipv6mtubytes

7. ipv6nhrpauthenticationstring

8. ipv6nhrpmapipv6-addressnbma-address

9. ipv6nhrpmapmulticastipv4-nbma-address

10. ipv6nhrpnhsipv6-nhs-address

11. ipv6nhrpnetwork-idnetwork-id

12. tunnelsourceip-address | ipv6-address | interface-typeinterface-number

13. 次のいずれかを実行します。

tunnelmode {aurp | cayman | dvmrp | eon | gre| gremultipoint [ipv6] | greipv6 | ipipdecapsulate-any] | ipsecipv4 | iptalk | ipv6| ipsecipv6 | mpls | nos | rbscp
tunneldestination {host-name | ip-address | ipv6-address}

14. 次のいずれかを実行します。

tunnelprotectionipsecprofilename [shared]
tunnelprotectionpskkey

15. bandwidth {interzone | total | session} {default | zonezone-name} bandwidth-size

16. ipv6nhrpholdtimeseconds

17. end

手順の詳細

コマンドまたはアクション

目的

ステップ 1

enable

例：

Device> enable

特権 EXEC モードをイネーブルにします。

パスワードを入力します（要求された場合）。

ステップ 2

configureterminal

例：

Device# configure terminal

グローバルコンフィギュレーションモードを開始します。

ステップ 3

interfacetunnelnumber

例：

Device(config)# interface tunnel 5

トンネルインターフェイスを設定し、インターフェイスコンフィギュレーションモードを開始します。

number 引数には、作成または設定するトンネルインターフェイスの数を指定します。作成可能なトンネルインターフェイスの数に制限はありません。

ステップ 4

ipv6address {ipv6-address/prefix-length | prefix-namesub-bits/prefix-length

例：

Device(config-if) ipv6 address 2001:DB8:1:1::72/64

IPv6 の一般的なプレフィックスに基づいて IPv6 アドレスを設定し、インターフェイスにおける IPv6 処理をイネーブルにします。

ステップ 5

ipv6addressipv6-address/prefix-lengthlink-local

例：

Device(config-if)# ipv6 address fe80::2001 link-local

インターフェイスの IPv6 リンクローカルアドレスを設定し、そのインターフェイスでの IPv6 処理をイネーブルにします。

（DMVPN ネットワーク内のすべての DMVPN ノードで）一意の IPv6 リンクローカルアドレスを設定する必要があります。

ステップ 6

ipv6mtubytes

例：

Device(config-if)# ipv6 mtu 1400

インターフェイス上で送信する IPv6 パケットの MTU サイズを設定します。

ステップ 7

ipv6nhrpauthenticationstring

例：

Device(config-if)# ipv6 nhrp authentication examplexx

NHRP を使用するインターフェイス用の認証文字列を設定します。

（注）

同一の DMVPN ネットワーク内に存在するハブおよびスポークに対しては、すべて同じ NHRP 認証文字列を設定する必要があります。

ステップ 8

ipv6nhrpmapipv6-addressnbma-address

例：

Device(config-if)# ipv6 nhrp map 2001:DB8:3333:4::5 10.1.1.1

NBMA ネットワークに接続された IPv6 宛先の IPv6 アドレスと NBMA アドレスのマッピングをスタティックに設定します。

（注）

IPv4 NBMA アドレスだけがサポートされ、ATM またはイーサネットアドレスはサポートされません。

ステップ 9

ipv6nhrpmapmulticastipv4-nbma-address

例：

Device(config-if)# ipv6 nhrp map multicast 10.11.11.99

宛先 IPv6 アドレスを IPv4 NBMA アドレスにマッピングします。

ステップ 10

ipv6nhrpnhsipv6-nhs-address

例：

Device(config-if)# ipv6 nhrp nhs 2001:0DB8:3333:4::5 2001:0DB8::/64

1 つ以上の IPv6 NHRP サーバのアドレスを指定します。

ステップ 11

ipv6nhrpnetwork-idnetwork-id

例：

Device(config-if)# ipv6 nhrp network-id 99

インターフェイスに対して NHRP をイネーブルにします。

（注）

Cisco IOS XE Denali 16.3 では、ipv6nhrpnetwork-id がデフォルトでイネーブルになっています。

ステップ 12

tunnelsourceip-address | ipv6-address | interface-typeinterface-number

例：

Device(config-if)# tunnel source ethernet 0

トンネルインターフェイスの送信元アドレスを設定します。

ステップ 13

次のいずれかを実行します。

tunnelmode {aurp | cayman | dvmrp | eon | gre| gremultipoint [ipv6] | greipv6 | ipipdecapsulate-any] | ipsecipv4 | iptalk | ipv6| ipsecipv6 | mpls | nos | rbscp
tunneldestination {host-name | ip-address | ipv6-address}

例：

Device(config-if)# tunnel mode gre multipoint

例：

Device(config-if)# tunnel destination 10.1.1.1

トンネルインターフェイスのカプセル化モードを mGRE に設定します。

tunnelmode コマンドを使用するのは、データトラフィックにダイナミックスポークツースポークトラフィックを使用できる場合です。

または

トンネルインターフェイスの宛先を指定します。

tunneldestination コマンドを使用するのは、データトラフィックにハブアンドスポークトンネルを使用できる場合です。

ステップ 14

次のいずれかを実行します。

tunnelprotectionipsecprofilename [shared]
tunnelprotectionpskkey

例：

Router(config-if)# tunnel protection ipsec profile vpnprof

例：

Router(config-if)#
tunnel protection psk test1

トンネルインターフェイスを IPsec プロファイルに関連付けます。

name 引数には、IPsec プロファイルの名前を指定します。この値は、cryptoipsecprofilename コマンドで指定した name と一致する必要があります。

または

デフォルトの IPsec プロファイルを作成して、事前共有キー（PSK）用のトンネル保護設定を簡略化します。

ステップ 15

bandwidth {interzone | total | session} {default | zonezone-name} bandwidth-size

例：

Device(config-if)# bandwidth total 1200

上位レベルプロトコルのインターフェイスに対する現在の帯域幅を設定します。

bandwidth-size 引数には、キロビット/秒単位の帯域幅を指定します。デフォルト値は 9 です。帯域幅の推奨値は 1000 以上です。
スポークの帯域幅設定は、DMVPN ハブの帯域幅設定と同じである必要はありません。通常は、すべてのスポークに対して、同一または類似の帯域幅を使用する方が便利です。

ステップ 16

ipv6nhrpholdtimeseconds

例：

Device(config-if)# ipv6 nhrp holdtime 3600

信頼できる NHRP 応答により NHRP NBMA アドレスが有効としてアドバタイズされる秒数を変更します。

ステップ 17

end

例：

Device(config-if)# end

インターフェイスコンフィギュレーションモードを終了し、特権 EXEC モードに戻ります。

DMVPN for IPv6 設定の確認

手順の概要

1. enable

2. showdmvpn [ipv4 [vrfvrf-name] | ipv6 [vrfvrf-name]] [debug-condition | [interfacetunnelnumber | peer {nbmaip-address | networknetwork-mask | tunnelip-address}] [static] [detail]]

3. showipv6nhrp [dynamic [ipv6-address] | incomplete | static] [address | interface ] [brief | detail] [purge]

4. showipv6nhrpmulticast[ipv4-address | interface | ipv6-address]

5. showipnhrpmulticast [nbma-address | interface]

6. showipv6nhrpsummary

7. showipv6nhrptraffic [ interfacetunnelnumber

8. showipnhrpshortcut

9. showiproute

10. showipv6route

11. shownhrpdebug-condition

手順の詳細

	コマンドまたはアクション	目的
ステップ 1	enable 例： Device> enable	特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。
ステップ 2	showdmvpn [ipv4 [vrfvrf-name] \| ipv6 [vrfvrf-name]] [debug-condition \| [interfacetunnelnumber \| peer {nbmaip-address \| networknetwork-mask \| tunnelip-address}] [static] [detail]] 例： Device# show dmvpn 2001:0db8:1:1::72/64	DMVPN 固有のセッション情報を表示します。
ステップ 3	showipv6nhrp [dynamic [ipv6-address] \| incomplete \| static] [address \| interface ] [brief \| detail] [purge] 例： Device# show ipv6 nhrp	NHRP マッピング情報を表示します。
ステップ 4	showipv6nhrpmulticast[ipv4-address \| interface \| ipv6-address] 例： Device# show ipv6 nhrp multicast	NHRP マルチキャストマッピング情報を表示します。
ステップ 5	showipnhrpmulticast [nbma-address \| interface] 例： Device# show ip nhrp multicast	NHRP マルチキャストマッピング情報を表示します。
ステップ 6	showipv6nhrpsummary 例： Device# show ipv6 nhrp summary	NHRP マッピングサマリー情報を表示します。
ステップ 7	showipv6nhrptraffic [ interfacetunnelnumber 例： Device# show ipv6 nhrp traffic	NHRP トラフィック統計情報を表示します。
ステップ 8	showipnhrpshortcut 例： Device# show ip nhrp shortcut	NHRP ショートカット情報を表示します。
ステップ 9	showiproute 例： Device# show ip route	IPv4 ルーティングテーブルの現在の状態を表示します。
ステップ 10	showipv6route 例： Device# show ipv6 route	IPv6 ルーティングテーブルの現在の内容を表示します。
ステップ 11	shownhrpdebug-condition 例： Device# show nhrp debug-condition	NHRP 条件付きデバッグ情報を表示します。

DMVPN for IPv6 の設定と動作のモニタリングおよび維持

手順の概要

1. enable

2. cleardmvpnsession [interfacetunnelnumber | peer {ipv4-address | fqdn-string | ipv6-address} | vrfvrf-name] [static]

3. clearipv6nhrp [ipv6-address | counters

4. debugdmvpn {all | error | detail | packet} {all | debug-type}

5. debugnhrp [cache | extension | packet | rate]

6. debugnhrpcondition[interfacetunnelnumber | peer {nbma {ipv4-address | fqdn-string | ipv6-address} | tunnel {ip-address | ipv6-address}} | vrfvrf-name]

7. debugnhrperror

手順の詳細

	コマンドまたはアクション	目的
ステップ 1	enable 例： Device> enable	特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。
ステップ 2	cleardmvpnsession [interfacetunnelnumber \| peer {ipv4-address \| fqdn-string \| ipv6-address} \| vrfvrf-name] [static] 例： Device# clear dmvpn session	DMVPN セッションをクリアします。
ステップ 3	clearipv6nhrp [ipv6-address \| counters 例： Device# clear ipv6 nhrp	NHRP キャッシュからすべてのダイナミックエントリを削除します。
ステップ 4	debugdmvpn {all \| error \| detail \| packet} {all \| debug-type} 例： Device# debug dmvpn	デバッグの DMVPN セッション情報を表示します。
ステップ 5	debugnhrp [cache \| extension \| packet \| rate] 例： Device# debug nhrp ipv6	NHRP デバッグをイネーブルにします。
ステップ 6	debugnhrpcondition[interfacetunnelnumber \| peer {nbma {ipv4-address \| fqdn-string \| ipv6-address} \| tunnel {ip-address \| ipv6-address}} \| vrfvrf-name] 例： Device# debug nhrp condition	NHRP 条件付きデバッグをイネーブルにします。
ステップ 7	debugnhrperror 例： Device# debug nhrp ipv6 error	NHRP エラーレベルデバッグ情報を表示します。

例

次に、ipv6 キーワードを指定した debugnhrp コマンドの出力例を示します。

Device# debug nhrp ipv6
Aug  9 13:13:41.486: NHRP: Attempting to send packet via DEST
			- 2001:DB8:3c4d:0015:0000:0000:1a2f:3d2c/32
Aug  9 13:13:41.486: NHRP: Encapsulation succeeded.
Aug  9 13:13:41.486: NHRP: Tunnel NBMA addr 11.11.11.99
Aug  9 13:13:41.486: NHRP: Send Registration Request via Tunnel0 vrf 0, packet size: 105
Aug  9 13:13:41.486: src: 2001:DB8:3c4d:0015:0000:0000:1a2f:3d2c/32,
	         dst: 2001:DB8:3c4d:0015:0000:0000:1a2f:3d2c/32
Aug  9 13:13:41.486: NHRP: 105 bytes out Tunnel0
Aug  9 13:13:41.486: NHRP: Receive Registration Reply via Tunnel0 vrf 0, packet size: 125

DMVPN 経由の IPv6 の設定例

例：IPsec プロファイルの設定
例：DMVPN 用のハブの設定
例：DMVPN 用のスポークの設定
例：ハブでの NHRP リダイレクトおよびショートカット機能の設定
例：ハブとスポークでの NHRP の設定

例：IPsec プロファイルの設定

Device(config)# crypto identity router1

Device(config)# crypto ipsec profile example1
Device(config-crypto-map)# set transform-set example-set
Device(config-crypto-map)# set identity router1

Device(config-crypto-map)# set security-association lifetime seconds 1800

Device(config-crypto-map)# set pfs group14

例：DMVPN 用のハブの設定

Device# configure terminal
Device(config)# interface tunnel 5

Device(config-if)# ipv6 address 2001:DB8:1:1::72/64
Device(config-if)# ipv6 address fe80::2001 link-local
Device(config-if)# ipv6 mtu 1400
Device(config-if)# ipv6 nhrp authentication examplexx
Device(config-if)# ipv6 nhrp map multicast dynamic
Device(config-if)# ipv6 nhrp network-id 99
Device(config-if)# tunnel source ethernet 0
Device(config-if)# tunnel mode gre multipoint
Device(config-if)# tunnel protection ipsec profile example_profile
Device(config-if)# bandwidth 1200
Device(config-if)# ipv6 nhrp holdtime 3600

次に、ハブで ipv6 および detail キーワードを指定した show dmvpn コマンドの出力例を示します。

Device# show dmvpn ipv6 detail

Legend: Attrb --> S - Static, D - Dynamic, I - Incomplete
        N - NATed, L - Local, X - No Socket
        # Ent --> Number of NHRP entries with same NBMA peer
        NHS Status: E --> Expecting Replies, R --> Responding
        UpDn Time --> Up or Down Time for a Tunnel
==========================================================================

Interface Tunnel1 is up/up, Addr. is 10.0.0.3, VRF ""
   Tunnel Src./Dest. addr: 192.169.2.9/MGRE, Tunnel VRF ""
   Protocol/Transport: "multi-GRE/IP", Protect "test_profile"
Type:Hub, Total NBMA Peers (v4/v6): 2
    1.Peer NBMA Address: 192.169.2.10
        Tunnel IPv6 Address: 2001::4
        IPv6 Target Network: 2001::4/128
        # Ent: 2, Status: UP, UpDn Time: 00:01:51, Cache Attrib: D
Type:Hub, Total NBMA Peers (v4/v6): 2
    2.Peer NBMA Address: 192.169.2.10
        Tunnel IPv6 Address: 2001::4
        IPv6 Target Network: FE80::2/128
        # Ent: 0, Status: UP, UpDn Time: 00:01:51, Cache Attrib: D
Type:Hub, Total NBMA Peers (v4/v6): 2
    3.Peer NBMA Address: 192.169.2.11
Tunnel IPv6 Address: 2001::5
        IPv6 Target Network: 2001::5/128
        # Ent: 2, Status: UP, UpDn Time: 00:26:38, Cache Attrib: D
Type:Hub, Total NBMA Peers (v4/v6): 2
    4.Peer NBMA Address: 192.169.2.11
        Tunnel IPv6 Address: 2001::5
        IPv6 Target Network: FE80::3/128
        # Ent: 0, Status: UP, UpDn Time: 00:26:38, Cache Attrib: D
Pending DMVPN Sessions:

Interface: Tunnel1
  IKE SA: local 192.169.2.9/500 remote 192.169.2.10/500 Active
  Crypto Session Status: UP-ACTIVE
  fvrf: (none), Phase1_id: 192.169.2.10
  IPSEC FLOW: permit 47 host 192.169.2.9 host 192.169.2.10
        Active SAs: 2, origin: crypto map
   Outbound SPI : 0x BB0ED02, transform : esp-aes esp-sha-hmac
    Socket State: Open

Interface: Tunnel1
  IKE SA: local 192.169.2.9/500 remote 192.169.2.11/500 Active
  Crypto Session Status: UP-ACTIVE
  fvrf: (none), Phase1_id: 192.169.2.11
  IPSEC FLOW: permit 47 host 192.169.2.9 host 192.169.2.11
        Active SAs: 2, origin: crypto map
   Outbound SPI : 0xB79B277B, transform : esp-aes esp-sha-hmac
    Socket State: Open

例：DMVPN 用のスポークの設定

Device# configure terminal
Device(config)# crypto ikev2 keyring DMVPN
Device(config)# peer DMVPN
Device(config)# address 0.0.0.0 0.0.0.0
Device(config)# pre-shared-key cisco123
Device(config)# peer DMVPNv6
Device(config)# address ::/0
Device(config)# pre-shared-key cisco123v6
Device(config)# crypto ikev2 profile DMVPN
Device(config)# match identity remote address 0.0.0.0
Device(config)# match identity remote address ::/0
Device(config)# authentication local pre-share
Device(config)# authentication remote pre-share
Device(config)# keyring DMVPN
Device(config)# dpd 30 5 on-demand
Device(config)# crypto ipsec transform-set DMVPN esp-aes esp-sha-hmac
Device(config)# mode transport
Device(config)# crypto ipsec profile DMVPN
Device(config)# set transform-set DMVPN
Device(config)# set ikev2-profile DMVPN
Device(config)# interface tunnel 5

Device(config-if)# bandwidth 1000
Device(config-if)# ip address 10.0.0.11 255.255.255.0
Device(config-if)# ip mtu 1400
Device(config-if)# ip nhrp authentication test
Device(config-if)# ip nhrp network-id 100000
Device(config-if)# ip nhrp nhs 10.0.0.1 nbma 2001:DB8:0:FFFF:1::1 multicast
Device(config-if)# vip nhrp shortcut
Device(config-if)# delay 1000
Device(config-if)# ipv6 address 2001:DB8:0:100::B/64
Device(config-if)# ipv6 mtu 1400
Device(config-if)# ipv6 nd ra mtu suppress
Device(config-if)# no ipv6 redirects
Device(config-if)# ipv6 eigrp 1
Device(config-if)# ipv6 nhrp authentication testv6
Device(config-if)# ipv6 nhrp network-id 100006
Device(config-if)# ipv6 nhrp nhs 2001:DB8:0:100::1 nbma 2001:DB8:0:FFFF:1::1 multicast
Device(config-if)# ipv6 nhrp shortcut
Device(config-if)# tunnel source Ethernet0/0
Device(config-if)# tunnel mode gre multipoint ipv6
Device(config-if)# tunnel key 100000
Device(config-if)# end
.
.

次に、スポークで ipv6 および detail キーワードを指定した show dmvpn コマンドの出力例を示します。

Legend: Attrb --> S - Static, D - Dynamic, I - Incomplete
        N - NATed, L - Local, X - No Socket
        # Ent --> Number of NHRP entries with same NBMA peer
        NHS Status: E --> Expecting Replies, R --> Responding
        UpDn Time --> Up or Down Time for a Tunnel
==========================================================================

Interface Tunnel1 is up/up, Addr. is 10.0.0.1, VRF ""
   Tunnel Src./Dest. addr: 192.169.2.10/MGRE, Tunnel VRF ""
   Protocol/Transport: "multi-GRE/IP", Protect "test_profile"

IPv6 NHS: 2001::6 RE
Type:Spoke, Total NBMA Peers (v4/v6): 1
    1.Peer NBMA Address: 192.169.2.9
        Tunnel IPv6 Address: 2001::6
        IPv6 Target Network: 2001::/112
        # Ent: 2, Status: NHRP, UpDn Time: never, Cache Attrib: S

IPv6 NHS: 2001::6 RE
Type:Unknown, Total NBMA Peers (v4/v6): 1
    2.Peer NBMA Address: 192.169.2.9
        Tunnel IPv6 Address: FE80::1
        IPv6 Target Network: FE80::1/128
        # Ent: 0, Status: UP, UpDn Time: 00:00:24, Cache Attrib: D

Pending DMVPN Sessions:

Interface: Tunnel1
  IKE SA: local 192.169.2.10/500 remote 192.169.2.9/500 Active
  Crypto Session Status: UP-ACTIVE
  fvrf: (none), Phase1_id: 192.169.2.9
  IPSEC FLOW: permit 47 host 192.169.2.10 host 192.169.2.9
        Active SAs: 2, origin: crypto map
   Outbound SPI : 0x6F75C431, transform : esp-aes esp-sha-hmac
    Socket State: Open

例：ハブでの NHRP リダイレクトおよびショートカット機能の設定

Device(config)# interface tunnel 5
Device(config-if)# ipv6 address 2001:DB8:1:1::72/64

Device(config-if)# ipv6 nhrp redirect

Device(config-if)# ipv6 nhrp shortcut

例：ハブとスポークでの NHRP の設定

ハブ

Device# show ipv6 nhrp

2001::4/128 via 2001::4
   Tunnel1 created 00:02:40, expire 00:00:47
   Type: dynamic, Flags: unique registered used
   NBMA address: 192.169.2.10
2001::5/128 via 2001::5
   Tunnel1 created 00:02:37, expire 00:00:47
   Type: dynamic, Flags: unique registered used
   NBMA address: 192.169.2.11
FE80::2/128 via 2001::4
   Tunnel1 created 00:02:40, expire 00:00:47
   Type: dynamic, Flags: unique registered used
   NBMA address: 192.169.2.10
FE80::3/128 via 2001::5
   Tunnel1 created 00:02:37, expire 00:00:47
   Type: dynamic, Flags: unique registered used
   NBMA address: 192.169.2.11

スポーク

Device# show ipv6 nhrp

2001::8/128
   Tunnel1 created 00:00:13, expire 00:02:51
   Type: incomplete, Flags: negative
   Cache hits: 2
2001::/112 via 2001::6
   Tunnel1 created 00:01:16, never expire
   Type: static, Flags: used
   NBMA address: 192.169.2.9
FE80::1/128 via FE80::1
   Tunnel1 created 00:01:15, expire 00:00:43
   Type: dynamic, Flags:
   NBMA address: 192.169.2.9

その他の参考資料

関連項目	マニュアルタイトル
IPv6 アドレッシングと接続	『IPv6 Configuration Guide』
ダイナミックマルチポイント VPN	『Dynamic Multipoint VPN コンフィギュレーションガイド』
Cisco IOS コマンド	『Master Command List, All Releases』
IPv6 コマンド	『IPv6 Command Reference』
Cisco IOS IPv6 機能	『IPv6 Feature Mapping』
推奨される暗号化アルゴリズム	『Next Generation Encryption』

標準および RFC

標準/RFC	タイトル
IPv6 に関する RFC	IPv6 RFCs

シスコのテクニカルサポート

説明	リンク
右の URL にアクセスして、シスコのテクニカルサポートを最大限に活用してください。これらのリソースは、ソフトウェアをインストールして設定したり、シスコの製品やテクノロジーに関する技術的問題を解決したりするために使用してください。この Web サイト上のツールにアクセスする際は、Cisco.com のログイン ID およびパスワードが必要です。	http://www.cisco.com/cisco/web/support/index.html

説明

リンク

右の URL にアクセスして、シスコのテクニカルサポートを最大限に活用してください。これらのリソースは、ソフトウェアをインストールして設定したり、シスコの製品やテクノロジーに関する技術的問題を解決したりするために使用してください。この Web サイト上のツールにアクセスする際は、Cisco.com のログイン ID およびパスワードが必要です。

http://www.cisco.com/cisco/web/support/index.html

DMVPN 経由の IPv6 の機能情報

次の表に、このモジュールで説明した機能に関するリリース情報を示します。この表は、ソフトウェアリリーストレインで各機能のサポートが導入されたときのソフトウェアリリースだけを示しています。その機能は、特に断りがない限り、それ以降の一連のソフトウェアリリースでもサポートされます。

プラットフォームのサポートおよびシスコソフトウェアイメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator にアクセスするには、 www.cisco.com/go/cfn に移動します。Cisco.com のアカウントは必要ありません。

表 1 DMVPN 経由の IPv6 の機能情報
機能名	リリース	機能情報
DMVPN 経由の IPv6	Cisco IOS XE Release 3.7S	DMVPN 機能を使用すると、総称ルーティングカプセル化（GRE）トンネル、IP Security（IPsec）暗号化、Next Hop Resolution Protocol（NHRP）を組み合わせることにより、目的に合わせて大小さまざまな規模の IPsec バーチャルプライベートネットワーク（VPN）を構築できます。Dynamic Multipoint Virtual Private Network（DMVPN）for IPv6 では、パブリックネットワーク（インターネット）は純粋な IPv4 ネットワークであり、プライベートネットワーク（イントラネット）は IPv6 に対応しています。次のコマンドが導入または変更されました。clear dmvpn session、clear ipv6 nhrp、crypto ipsec profile、debug dmvpn、debug dmvpn condition、debug nhrp condition、debug nhrp error、ipv6 nhrp authentication、ipv6 nhrp holdtime、ipv6 nhrp interest、ipv6 nhrp map、ipv6 nhrp map multicast、ipv6 nhrp map multicast dynamic、ipv6 nhrp max-send、ipv6 nhrp network-id、ipv6 nhrp nhs、ipv6 nhrp record、ipv6 nhrp redirect、ipv6 nhrp registration、ipv6 nhrp responder、ipv6 nhrp server-only、ipv6 nhrp shortcut、ipv6 nhrp trigger-svc、ipv6 nhrp use、set pfs、set security-association lifetime、set transform-set、show dmvpn、show ipv6 nhrp、show ipv6 nhrp multicast、show ipv6 nhrp nhs、show ipv6 nhrp summary、show ipv6 nhrp traffic
DMVPN 用の IPv6 トランスポート	Cisco IOS XE Release 3.8S	DMVPN 用の IPv6 トランスポート機能は、IPv6 WAN 側の機能を NHRP トンネルと基礎となる IPsec 暗号化に構築して、IPv6 がインターネットでペイロードを転送できるようにします。 DMVPN 用の IPv6 トランスポート機能はデフォルトでイネーブルにされます。

このドキュメントは役に立ちましたか?

フィードバック

シスコに問い合わせ

サポートケースをオープン
(シスコサービス契約が必要です。)

Dynamic Multipoint VPN コンフィギュレーション ガイド

偏向のない言語

翻訳について

検索結果

章のタイトル： DMVPN 経由の IPv6

機能情報の確認

DMVPN 経由の IPv6 の前提条件

DMVPN 経由の IPv6 について

DMVPN for IPv6 の概要

NHRP ルーティング

IPv6 NHRP リダイレクトおよびショートカット機能

IPv6 ルーティング

IPv6 アドレッシングと制約事項

DMVPN 経由の IPv6 の設定方法

DMVPN for IPv6 の IPsec プロファイルの設定

DMVPN 経由の IPv6 用のハブの設定

ハブでの NHRP リダイレクトおよびショートカット機能の設定

DMVPN 経由の IPv6 用のスポークの設定

DMVPN for IPv6 設定の確認

DMVPN for IPv6 の設定と動作のモニタリングおよび維持

例

DMVPN 経由の IPv6 の設定例

例：IPsec プロファイルの設定

例：DMVPN 用のハブの設定

例：DMVPN 用のスポークの設定

例：ハブでの NHRP リダイレクトおよびショートカット機能の設定

例：ハブとスポークでの NHRP の設定

その他の参考資料

関連資料

標準および RFC

シスコのテクニカル サポート

DMVPN 経由の IPv6 の機能情報

このドキュメントは役に立ちましたか?

シスコに問い合わせ

Dynamic Multipoint VPN コンフィギュレーションガイド

シスコのテクニカルサポート
