章のタイトル：トンネル保護による IPsec 共有

機能情報の確認
トンネル保護による IPsec 共有の前提条件
トンネル保護による IPsec 共有に関する制約事項
トンネル保護による IPsec 共有について
- 単一の IPsec SA と GRE トンネルセッション
トンネル保護による IPsec 共有の設定方法
- DMVPN の複数トンネルインターフェイスによる IPsec SADB の共有
トンネル保護による IPsec 共有の設定例
- 例：デュアルハブルータデュアル DMVPN トポロジ
- 例：DMVPN の複数トンネルインターフェイス間での IPsec SADB の設定
その他の参考資料
トンネル保護による IPsec 共有の機能情報
用語集

トンネル保護による IPsec 共有機能を使用すると、トンネルが保護された状態で、IP Security（IPsec）セキュリティアソシエーションデータベース（SADB）を 2 つ以上の総称ルーティングカプセル化（GRE）トンネルインターフェイス間で共有できます。これらのトンネルインターフェイスでは、Dynamic Multipoint Virtual Private Network（DMVPN）設定に含まれる、単一の基本的な暗号化 SADB、暗号化マップ、および IPsec プロファイルが共有されます。

1 つの IPsec SADB 内で IPsec セキュリティアソシエーション（SA）セッションが共有されていない場合、IPsec SA が、不適切な IPsec SADB、ひいては誤ったトンネルインターフェイスに関連付けられて、IPsec SA の重複やトンネルインターフェイスのフラッピングが発生する可能性があります。トンネルインターフェイスがフラップする（オンライン状態とオフライン状態が短時間で何度も切り替わる）と、ネットワーク接続に問題が発生します。

（注）

セキュリティに対する脅威とそれに対抗するための暗号化技術は絶えず変化しています。暗号化に関するシスコの最新の推奨事項については、『Next Generation Encryption』（NGE）ホワイトペーパーを参照してください。

機能情報の確認
トンネル保護による IPsec 共有の前提条件
トンネル保護による IPsec 共有に関する制約事項
トンネル保護による IPsec 共有について
トンネル保護による IPsec 共有の設定方法
トンネル保護による IPsec 共有の設定例
その他の参考資料
トンネル保護による IPsec 共有の機能情報
用語集

機能情報の確認

ご使用のソフトウェアリリースでは、このモジュールで説明されるすべての機能がサポートされているとは限りません。最新の機能情報および警告については、Bug Search Tool およびご使用のプラットフォームおよびソフトウェアリリースのリリースノートを参照してください。このモジュールで説明される機能に関する情報、および各機能がサポートされるリリースの一覧については、機能情報の表を参照してください。

プラットフォームのサポートおよびシスコソフトウェアイメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator にアクセスするには、www.cisco.com/go/cfn に移動します。Cisco.com のアカウントは必要ありません。

トンネル保護による IPsec 共有の前提条件

マルチポイント GRE（mGRE）および IPsec トンネルを確立するには、crypto isakmp policy コマンドを使用して、インターネットキー交換（IKE）ポリシーを定義しておく必要があります。

トンネル保護による IPsec 共有に関する制約事項

トンネル送信元が同じであるすべてのトンネルインターフェイスに対して、tunnelsource コマンドを設定する必要があります。設定には、トンネルの IP アドレスではなく、インターフェイスのタイプおよび番号を使用します。
トンネル送信元インターフェイスが同じであるすべてのトンネルで同一の IPsec プロファイルを使用し、tunnelprotection shared コマンドを設定する必要があります。唯一の例外は、トンネル送信元が同じで、トンネル宛先の IP アドレスはそれぞれ一意であるピアツーピア（P2P）GRE トンネルインターフェイスのみがシステムで設定されている場合です。
共有トンネルと非共有トンネルには、別々の IPsec プロファイル名を使用する必要があります。
たとえば、「トンネル 1」に tunnelsourceloopback0 コマンドを設定し、「トンネル 2」および「トンネル 3」は tunnelsourceloopback1 コマンドを使用して共有する場合は、「トンネル 1」に対しては ipsec-profile-1、「トンネル 2」および「トンネル 3」に対しては ipsec-profile-2 をそれぞれ使用します。

共有トンネルの 1 つのまとまりごとに、個別の IPsec プロファイルを使用することが必要です。
たとえば、トンネル 1 ～ 5 のトンネル送信元として loopback0 が使用され、トンネル 6 ～ 10 のトンネル送信元として loopback1 が使用されている場合、トンネル 1 ～ 5 に対しては ipsec-profile-1、トンネル 6 ～ 10 に対しては ipsec-profile-2 をそれぞれ定義します。

同じトンネル送信元を使用する複数のトンネルインターフェイス間では、IPsec セッションを共有しないことを推奨します。
たとえば、各 DMVPN クラウドに対して異なるカスタマーが対応するようなサービスプロバイダー環境では、特定のカスタマーからトンネルインターフェイスへの接続を固定し、それ以外のカスタマーからの IPsec セッションを共有したり許可しないのが望ましいです。このような場合、Internet Security Association and Key Management Protocol（ISAKMP）プロファイルを使用して、カスタマー接続の識別と ISAKMP プロファイルへのバインドを行い、その ISAKMP プロファイルを使用して IPsec プロファイルに接続できます。この ISAKMP プロファイルにより、IPsec プロファイルで許可される接続は、対応する ISAKMP プロファイルに適合したものだけに制限されます。ISAKMP プロファイルおよび IPsec プロファイルは、同一の IPsec SADB を共有していない DMVPN クラウド（トンネルインターフェイス）ごとに、個別に取得できます。

仮想トンネルインターフェイス（VTI）に対しては、IPsec の共有は適しておらず、サポートもされていません。VTI により、ルーティング可能なインターフェイスタイプを使って IPsec トンネルを終端できるほか、サイト間に保護機能を定義してオーバーレイネットワークを構成できます。

トンネル保護による IPsec 共有について

単一の IPsec SA と GRE トンネルセッション

単一の IPsec SA と GRE トンネルセッション

デュアルハブデュアル DMVPN トポロジでは、同じタイプの 2 つのエンドポイント間で複数の GRE トンネルセッション（トンネルの送信元および宛先は同じだが、トンネルキーは異なる）を確立できます。この場合は、共通の IPsec SA を使用して両方の GRE トンネルセッションを確保してください。2 つのトンネルインターフェイスのトンネル送信元が同じである場合に、IPsec クイックモード（QM）要求をどちらのトンネルインターフェイスで処理およびバインドするかは指定できません。

同一のプロファイルおよびトンネル送信元インターフェイスを使用するすべてのトンネルインターフェイスに対して、共通の IPsec SADB を作成する場合は、tunnelprotectionipsecprofileshared コマンドを使用します。この設定により、同じタイプの 2 つのエンドポイント間にあるすべての GRE トンネル（トンネルの送信元および宛先は同じだが、トンネルキーは異なる）に対して、共通の IPsec SA を使用できます。また、tunnelprotectionipsecprofileshared コマンドを使用すると、IPsec QM の処理が明確になります。これは、SADB が共有されずに複数の SADB（トンネルインターフェイスごとに 1 つ）が使用される場合とは異なり、すべての共有トンネルインターフェイスに対して、着信 IPsec QM 要求が 1 つの SADB で処理されるためです。

トンネルインターフェイスに対する QM プロポーザルの SA は、共有 SADB および暗号化マップパラメータを使用して処理されます。クリプトデータプレーンでは、復号化されたパケットおよび GRE カプセル化を解除されたパケットは、ローカルアドレス、リモートアドレス、およびオプションのトンネルキー情報に基づいて、GRE モジュールにより逆多重化されたうえで、適切なトンネルインターフェイスへ送信されます。

IPsec パスの最大伝送ユニット（MTU）が変わると、Quantum Flow Processor（QFP）およびハードウェア暗号化エンジンの SA MTU 値が更新され、IPsec MTU と一致します。MTU の変化に伴い、システムで一部のパケットがドロップされ、一時的な %ATTN-3-SYNC_TIMEOUT エラーがコンソールに表示されることがあります。

（注）

トンネル送信元、トンネル宛先、およびトンネルキー（3 ビットバイト）は、ルータ上のすべてのトンネルインターフェイスに対して一意である必要があります。トンネル宛先が設定されていないマルチポイント GRE（mGRE）インターフェイスの場合は、トンネル送信元とトンネルキーのペアが一意である必要があります。また、着信 GRE パケットは最初に P2P GRE トンネルと照合され、一致がない場合は mGRE トンネルと照合されます。

トンネル保護による IPsec 共有の設定方法

DMVPN の複数トンネルインターフェイスによる IPsec SADB の共有

DMVPN の複数トンネルインターフェイスによる IPsec SADB の共有

DMVPN の複数トンネルインターフェイス間で IPsec SADB が共有されるように Cisco IOS ルータを設定するには、次の作業を実行します。

デュアルハブデュアル DMVPN トポロジで、さらにスポークルータを設定する必要がある場合は、この作業の手順を繰り返して追加のスポークを設定します。

手順の概要

1. enable

2. configureterminal

3. interfacetunnelnumber

4. tunnel source {ip-address | interface-type interface-number}

5. tunnelprotectionipsecprofilename [shared]

6. exit

7. exit

手順の詳細

	コマンドまたはアクション	目的
ステップ 1	enable 例： Router> enable	特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。
ステップ 2	configureterminal 例： Router# configure terminal	グローバルコンフィギュレーションモードを開始します。
ステップ 3	interfacetunnelnumber 例： Router(config)# interface tunnel 5	トンネルインターフェイスを設定し、インターフェイスコンフィギュレーションモードを開始します。 number 引数には、作成または設定するトンネルインターフェイスの数を指定します。作成可能なトンネルインターフェイスの数に制限はありません。
ステップ 4	tunnel source {ip-address \| interface-type interface-number} 例： Router(config-if)# tunnel source GigabitEthernet 0	トンネルインターフェイスの送信元 IP アドレスまたは送信元インターフェイスタイプ番号を設定します。 tunnelprotectionipsecprofile コマンドを使用する場合は、トンネル送信元の IP アドレスではなくインターフェイスを指定する必要があります。
ステップ 5	tunnelprotectionipsecprofilename [shared] 例： Router(config-if)# tunnel protection ipsec profile vpnprof shared	トンネルインターフェイスを IPsec プロファイルに関連付けます。 name 引数には、IPsec プロファイルの名前を指定します。この値は、cryptoipsecprofilename コマンドで指定した name と一致する必要があります。 shared キーワードを指定すると、同じトンネル送信元 IP を設定した複数のトンネルインターフェイス間で IPsec セッションを共有できるようになります。
ステップ 6	exit 例： Router(config-if)# exit	インターフェイスコンフィギュレーションモードを終了し、グローバルコンフィギュレーションモードに入ります。
ステップ 7	exit 例： Router(config)# exit	グローバルコンフィギュレーションモードを終了し、特権 EXEC モードを開始します。

トンネル保護による IPsec 共有の設定例

例：デュアルハブルータデュアル DMVPN トポロジ
例：DMVPN の複数トンネルインターフェイス間での IPsec SADB の設定

例：デュアルハブルータデュアル DMVPN トポロジ

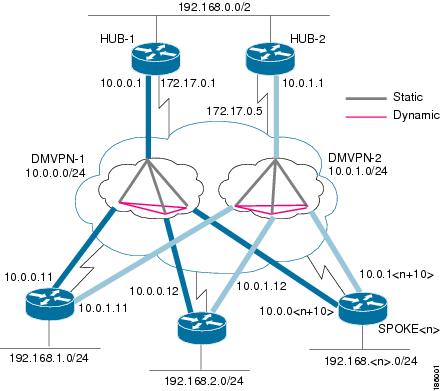

以下の図に示したデュアルハブルータデュアル DMVPN トポロジには、次の特性があります。

各ハブルータには、mGRE トンネルインターフェイスが 1 つ設定されます。
各ハブルータは、1 つの DMVPN サブネット（クラウド）に接続され、スポークは DMVPN-1 と DMVPN-2 の双方に接続されます。
各スポークルータには、mGRE トンネルインターフェイスが 2 つ設定されます。
一方の mGRE トンネルインターフェイスは DMVPN-1 に属し、もう一方の mGRE トンネルインターフェイスは DMVPN-2 に属します。
各 mGRE トンネルインターフェイスに同一のトンネル送信元 IP アドレスが設定され、両者の間でトンネル保護が共有されます。

図 1. デュアルハブルータデュアル DMVPN トポロジ

例：DMVPN の複数トンネルインターフェイス間での IPsec SADB の設定

例：ハブ 1 の設定
例：ハブ 2 の設定
例：スポーク 1 の設定
例：スポーク 2 の設定
例：スポーク 1 の結果

例：ハブ 1 の設定

ハブ 1 とハブ 2 は、属する DMVPN が異なることを除けば、その設定内容は同じです。

ハブ 1 の DMVPN 設定は次のとおりです。

IP サブネット：10.0.0.0/24
Next Hop Address Resolution Protocol（NHRP）ネットワーク ID：100000
トンネルキー：100000
ダイナミックルーティングプロトコル：Enhanced IGRP（EIGRP）

!
hostname Hub1
 !
 crypto isakmp policy 1
  authentication pre-share
 crypto isakmp key cisco47 address 0.0.0.0 0.0.0.0
 !
 crypto IPsec transform-set trans2 esp-des esp-md5-hmac
  mode transport
 !
 crypto IPsec profile vpnprof
  set transform-set trans2
 !
 interface Tunnel 5
  bandwidth 1000
  ip address 10.0.0.1 255.255.255.0
  ip mtu 1400
  no ip next-hop-self eigrp 1
  ip nhrp authentication test
  ip nhrp map multicast dynamic
  ip nhrp network-id 100000
  ip nhrp holdtime 600
no ip split-horizon eigrp 1
ip tcp adjust-mss 1360
  delay 1000
  tunnel source GigabitEthernet 0/0/0
  tunnel mode gre multipoint
  tunnel key 100000
  tunnel protection IPsec profile vpnprof
 !
 interface GigabitEthernet 0/0/0
  ip address 172.17.0.1 255.255.255.252
 !
 interface GigabitEthernet 0/0/1
  ip address 192.168.0.1 255.255.255.0
 !
 router eigrp 1
  network 10.0.0.0 0.0.0.255
  network 192.168.0.0 0.0.0.255
  no auto-summary
 !

例：ハブ 2 の設定

ハブ 2 の DMVPN 設定は次のとおりです。

IP サブネット：10.0.1.0/24
NHRP ネットワーク ID：100001
トンネルキー：100001
ダイナミックルーティングプロトコル：EIGRP

!
hostname Hub2
 !
 crypto isakmp policy 1
  authentication pre-share
 crypto isakmp key cisco47 address 0.0.0.0 0.0.0.0
 !
 crypto ipsec transform-set trans2 esp-des esp-md5-hmac
  mode transport
 !
 crypto ipsec profile vpnprof
  set transform-set trans2
 !
 interface Tunnel 5
  bandwidth 1000
  ip address 10.0.1.1 255.255.255.0
  ip mtu 1400
  no ip next-hop-self eigrp 1
  ip nhrp authentication test
  ip nhrp map multicast dynamic
  ip nhrp network-id 100001
  ip nhrp holdtime 600
no ip split-horizon eigrp 1
ip tcp adjust-mss 1360
  delay 1000
  tunnel source GigabitEthernet 0/0/0
  tunnel mode gre multipoint
  tunnel key 100001
  tunnel protection ipsec profile vpnprof
 !
 interface GigabitEthernet 0/0/0
  ip address 172.17.0.5 255.255.255.252
 !
 interface GigabitEthernet 0/0/1
  ip address 192.168.0.2 255.255.255.0
 !
 router eigrp 1
  network 10.0.1.0 0.0.0.255
  network 192.168.0.0 0.0.0.255
  no auto-summary
 !

例：スポーク 1 の設定

スポーク 1 に対する DMVPN 設定は次のとおりです。

!
 hostname Spoke1
 !
 crypto isakmp policy 1
  authentication pre-share
 crypto isakmp key cisco47 address 0.0.0.0 0.0.0.0
 !
 crypto ipsec transform-set trans2 esp-des esp-md5-hmac
  mode transport
 !
 crypto ipsec profile vpnprof
  set transform-set trans2
 !
interface Tunnel 5
 bandwidth 1000
.
.
.
 ip nhrp authentication test
 ip nhrp map 10.0.0.1 172.17.0.1
 ip nhrp map multicast 172.17.0.1
 ip nhrp network-id 100000
 ip nhrp holdtime 300|
 ip nhrp nhs 10.0.0.1
 ip tcp adjust-mss 1360
 delay 1000
.
.
.
 tunnel protection ipsec profile vpnprof shared
!
interface Tunnel 5
 bandwidth 1000
.
.
.
 ip nhrp authentication test
 ip nhrp map 10.0.1.1 172.17.0.5
 ip nhrp map multicast 172.17.0.5
 ip nhrp network-id 100001
 ip nhrp holdtime 300
 ip nhrp nhs 10.0.1.1
 ip tcp adjust-mss 1360
 delay 1000
.
.
.
 tunnel protection ipsec profile vpnprof shared
!
 interface GigabitEthernet 0/0/0
  ip address dhcp hostname Spoke1
 !
 interface GigabitEthernet 0/0/1
  ip address 192.168.1.1 255.255.255.0
 !
 router eigrp 1
  network 10.0.0.0 0.0.0.255
  network 10.0.1.0 0.0.0.255
  network 192.168.1.0 0.0.0.255
  no auto-summary
 !

例：スポーク 2 の設定

スポーク 2 に対する DMVPN 設定は次のとおりです。

!
 hostname Spoke2
 !
 crypto isakmp policy 1
  authentication pre-share
 crypto isakmp key cisco47 address 0.0.0.0 0.0.0.0
 !
 crypto ipsec transform-set trans2 esp-des esp-md5-hmac
  mode transport
 !
 crypto ipsec profile vpnprof
  set transform-set trans2
 !
interface Tunnel 5
 bandwidth 1000
.
.
.
 ip nhrp authentication test
 ip nhrp map 10.0.0.1 172.17.0.1
 ip nhrp map multicast 172.17.0.1
 ip nhrp network-id 100000
 ip nhrp holdtime 300|
 ip nhrp nhs 10.0.0.1
 ip tcp adjust-mss 1360
 delay 1000
.
.
.
 tunnel protection ipsec profile vpnprof shared
!
interface Tunnel 5
 bandwidth 1000
.
.
.
 ip nhrp authentication test
 ip nhrp map 10.0.1.1 172.17.0.5
 ip nhrp map multicast 172.17.0.5
 ip nhrp network-id 100001
 ip nhrp holdtime 300
 ip nhrp nhs 10.0.1.1
 ip tcp adjust-mss 1360
 delay 1000
.
.
.
 tunnel protection ipsec profile vpnprof shared
 !
 interface GigabitEthernet 0/0/0
  ip address dhcp hostname Spoke2
 !
 interface GigabitEthernet 0/0/1
  ip address 192.168.2.1 255.255.255.0
 !
 router eigrp 1
  network 10.0.0.0 0.0.0.255
  network 10.0.1.0 0.0.0.255
  network 192.168.2.0 0.0.0.255
  no auto-summary
 !

例：スポーク 1 の結果

スポーク 1 に対する DMVPN 設定の結果は次のとおりです。

Spoke1# show ip nhrp

10.0.0.1/32 via 10.0.0.1, Tunnel 0 created 00:06:52, never expire
  Type: static, Flags: used
  NBMA address: 172.17.0.1
10.0.0.12/32 via 10.0.0.12, Tunnel 0 created 00:03:17, expire 00:01:52
  Type: dynamic, Flags: router
  NBMA address: 172.17.0.12
10.0.1.1/32 via 10.0.1.1, Tunnel 1 created 00:13:45, never expire
  Type: static, Flags: used
  NBMA address: 172.17.0.5
10.0.1.12/32 via 10.0.1.12, Tunnel 1 created 00:00:02, expire 00:04:57
  Type: dynamic, Flags: router
  NBMA address: 172.17.0.12
Spoke1# show crypto socket

（注）

クリプト接続は、172.17.0.12、172.17.0.5、および 172.17.0.1 の 3 つのみです。2 つの NHRP セッション（10.0.0.12, Tunnel0 と 10.0.1.12, Tunnel1）は、非ブロードキャストマルチアクセス（NBMA）の IPsec ピアアドレスが同じであるため、どちらも同じ IPsec セッションです。

Number of Crypto Socket connections 3
   Shd Peers (local/remote): 172.17.0.11
/172.17.0.12
       Local Ident  (addr/mask/port/prot): (172.17.0.11/255.255.255.255/0/47)
       Remote Ident (addr/mask/port/prot): (172.17.0.12/255.255.255.255/0/47)
       Flags: shared
       ipsec Profile: "vpnprof"
       Socket State: Open
       Client: "TUNNEL SEC" (Client State: Active)
   Shd Peers (local/remote): 172.17.0.11
/172.17.0.5
       Local Ident  (addr/mask/port/prot): (172.17.0.11/255.255.255.255/0/47)
       Remote Ident (addr/mask/port/prot): (172.17.0.5/255.255.255.255/0/47)
       Flags: shared
       ipsec Profile: "vpnprof"
       Socket State: Open
       Client: "TUNNEL SEC" (Client State: Active)
   Shd Peers (local/remote): 172.17.0.11
/172.17.0.1
       Local Ident  (addr/mask/port/prot): (172.17.0.11/255.255.255.255/0/47)
       Remote Ident (addr/mask/port/prot): (172.17.0.1/255.255.255.255/0/47)
       Flags: shared
       ipsec Profile: "vpnprof"
       Socket State: Open
       Client: "TUNNEL SEC" (Client State: Active)
Crypto Sockets in Listen state:
Client: "TUNNEL SEC" Profile: "vpnprof" Map-name: "vpnprof-head-1"
Spoke1# show crypto map

Crypto Map: "vpnprof-head-1" idb: FastEthernet0/0/0 local address: 172.17.0.11
Crypto Map "vpnprof-head-1" 65536 ipsec-isakmp
        Profile name: vpnprof
        Security association lifetime: 4608000 kilobytes/3600 seconds
        PFS (Y/N): N
        Transform sets={
                trans2,
        }
Crypto Map "vpnprof-head-1" 65537 ipsec-isakmp
        Map is a PROFILE INSTANCE.
        Peer = 172.17.0.5
        Extended IP access list
            access-list  permit gre host 172.17.0.11 host 172.17.0.5
        Current peer: 172.17.0.5
        Security association lifetime: 4608000 kilobytes/3600 seconds
        PFS (Y/N): N
        Transform sets={
                trans2,
        }
Crypto Map "vpnprof-head-1" 65538 ipsec-isakmp
        Map is a PROFILE INSTANCE.
        Peer = 172.17.0.1
        Extended IP access list
            access-list  permit gre host 172.17.0.11 host 172.17.0.1
        Current peer: 172.17.0.1
        Security association lifetime: 4608000 kilobytes/3600 seconds
        PFS (Y/N): N
        Transform sets={
                trans2,
        }
Crypto Map "vpnprof-head-1" 65539 ipsec-isakmp
        Map is a PROFILE INSTANCE.
        Peer = 172.17.0.12
        Extended IP access list
            access-list  permit gre host 172.17.0.11 host 172.17.0.12
        Current peer: 172.17.0.12
        Security association lifetime: 4608000 kilobytes/3600 seconds
        PFS (Y/N): N
        Transform sets={
                trans2,
        }
        Interfaces using crypto map vpnprof-head-1:
                Tunnel1
                Tunnel0

（注）

showcryptoipsecsa の出力結果には、3 つのクリプトセッションが両方のトンネルインターフェイスに対して表示されています（3 つのエントリが 2 回ずつ）。これは、どちらのインターフェイスも、3 つのエントリを持つ同じ IPsec SADB にマッピングされているためです。この場合、このように、結果が重複して出力されます。

Spoke1# show crypto ipsec sa

interface: Tunnel 0
			Crypto map tag: vpnprof-head-1, local addr 172.17.0.11
   protected vrf: (none)
   								local  ident (addr/mask/prot/port): (172.17.0.11/255.255.255.255/47/0)
											remote ident (addr/mask/prot/port): (172.17.0.1/255.255.255.255/47/0)
											current_peer 172.17.0.1 port 500
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 134, #pkts encrypt: 134, #pkts digest: 134
    #pkts decaps: 118, #pkts decrypt: 118, #pkts verify: 118
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0
    #pkts not decompressed: 0, #pkts decompress failed: 0
    #send errors 22, #recv errors 0
     local crypto endpt.: 172.17.0.11, remote crypto endpt.: 172.17.0.1
     path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0/0/0
     current outbound spi: 0xA75421B1(2807308721)
     inbound esp sas:
      spi: 0x96185188(2518176136)
        transform: esp-des esp-md5-hmac ,
        in use settings ={Transport, }
        conn id: 3, flow_id: SW:3, crypto map: vpnprof-head-1
        sa timing: remaining key lifetime (k/sec): (4569747/3242)
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE
     inbound ah sas:
     inbound pcp sas:
     outbound esp sas:
      spi: 0xA75421B1(2807308721)
        transform: esp-des esp-md5-hmac ,
        in use settings ={Transport, }
        conn id: 4, flow_id: SW:4, crypto map: vpnprof-head-1
        sa timing: remaining key lifetime (k/sec): (4569745/3242)
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE
     outbound ah sas:
     outbound pcp sas:
   protected vrf: (none)
   								local  ident (addr/mask/prot/port): (172.17.0.11/255.255.255.255/47/0)
											remote ident (addr/mask/prot/port): (172.17.0.5/255.255.255.255/47/0)
											current_peer 172.17.0.5 port 500
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 244, #pkts encrypt: 244, #pkts digest: 244
    #pkts decaps: 253, #pkts decrypt: 253, #pkts verify: 253
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0
    #pkts not decompressed: 0, #pkts decompress failed: 0
    #send errors 1, #recv errors 0
     local crypto endpt.: 172.17.0.11, remote crypto endpt.: 172.17.0.5
     path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0/0/0
     current outbound spi: 0x3C50B3AB(1011921835)
     inbound esp sas:
      spi: 0x3EBE84EF(1052673263)
        transform: esp-des esp-md5-hmac ,
        in use settings ={Transport, }
        conn id: 1, flow_id: SW:1, crypto map: vpnprof-head-1
        sa timing: remaining key lifetime (k/sec): (4549326/2779)
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE
     inbound ah sas:
     inbound pcp sas:
     outbound esp sas:
      spi: 0x3C50B3AB(1011921835)
        transform: esp-des esp-md5-hmac ,
        in use settings ={Transport, }
        conn id: 2, flow_id: SW:2, crypto map: vpnprof-head-1
        sa timing: remaining key lifetime (k/sec): (4549327/2779)
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE
     outbound ah sas:
     outbound pcp sas:
   protected vrf: (none)
 										local  ident (addr/mask/prot/port): (172.17.0.11/255.255.255.255/47/0)
											remote ident (addr/mask/prot/port): (172.17.0.12/255.255.255.255/47/0)
											current_peer 172.17.0.12 port 500
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 0, #pkts encrypt: 0, #pkts digest: 0
    #pkts decaps: 2, #pkts decrypt: 2, #pkts verify: 2
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0
    #pkts not decompressed: 0, #pkts decompress failed: 0
    #send errors 0, #recv errors 0
     local crypto endpt.: 172.17.0.11, remote crypto endpt.: 172.17.0.12
     path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0/0/0
     current outbound spi: 0x38C04B36(952126262)
     inbound esp sas:
      spi: 0xA2EC557(170837335)
        transform: esp-des esp-md5-hmac ,
        in use settings ={Transport, }
        conn id: 5, flow_id: SW:5, crypto map: vpnprof-head-1
        sa timing: remaining key lifetime (k/sec): (4515510/3395)
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE
     inbound ah sas:
     inbound pcp sas:
     outbound esp sas:
      spi: 0x38C04B36(952126262)
        transform: esp-des esp-md5-hmac ,
        in use settings ={Transport, }
        conn id: 6, flow_id: SW:6, crypto map: vpnprof-head-1
        sa timing: remaining key lifetime (k/sec): (4515511/3395)
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE
     outbound ah sas:
     outbound pcp sas:
								interface: Tunnel 1
								Crypto map tag: vpnprof-head-1, local addr 172.17.0.11
   protected vrf: (none)
   								local  ident (addr/mask/prot/port): (172.17.0.11/255.255.255.255/47/0)
											remote ident (addr/mask/prot/port): (172.17.0.1/255.255.255.255/47/0)
											current_peer 172.17.0.1 port 500
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 134, #pkts encrypt: 134, #pkts digest: 134
    #pkts decaps: 118, #pkts decrypt: 118, #pkts verify: 118
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0
    #pkts not decompressed: 0, #pkts decompress failed: 0
    #send errors 22, #recv errors 0
     local crypto endpt.: 172.17.0.11, remote crypto endpt.: 172.17.0.1
     path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0/0/0
     current outbound spi: 0xA75421B1(2807308721)
     inbound esp sas:
      spi: 0x96185188(2518176136)
        transform: esp-des esp-md5-hmac ,
        in use settings ={Transport, }
        conn id: 3, flow_id: SW:3, crypto map: vpnprof-head-1
        sa timing: remaining key lifetime (k/sec): (4569747/3242)
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE
     inbound ah sas:
     inbound pcp sas:
     outbound esp sas:
      spi: 0xA75421B1(2807308721)
        transform: esp-des esp-md5-hmac ,
        in use settings ={Transport, }
        conn id: 4, flow_id: SW:4, crypto map: vpnprof-head-1
        sa timing: remaining key lifetime (k/sec): (4569745/3242)
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE
     outbound ah sas:
     outbound pcp sas:
   protected vrf: (none)
   								local  ident (addr/mask/prot/port): (172.17.0.11/255.255.255.255/47/0)
											remote ident (addr/mask/prot/port): (172.17.0.5/255.255.255.255/47/0)
											current_peer 172.17.0.5 port 500
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 244, #pkts encrypt: 244, #pkts digest: 244
    #pkts decaps: 253, #pkts decrypt: 253, #pkts verify: 253
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0
    #pkts not decompressed: 0, #pkts decompress failed: 0
    #send errors 1, #recv errors 0
     local crypto endpt.: 172.17.0.11, remote crypto endpt.: 172.17.0.5
     path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0/0/0
     current outbound spi: 0x3C50B3AB(1011921835)
     inbound esp sas:
      spi: 0x3EBE84EF(1052673263)
        transform: esp-des esp-md5-hmac ,
        in use settings ={Transport, }
        conn id: 1, flow_id: SW:1, crypto map: vpnprof-head-1
        sa timing: remaining key lifetime (k/sec): (4549326/2779)
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE
     inbound ah sas:
     inbound pcp sas:
     outbound esp sas:
      spi: 0x3C50B3AB(1011921835)
        transform: esp-des esp-md5-hmac ,
        in use settings ={Transport, }
        conn id: 2, flow_id: SW:2, crypto map: vpnprof-head-1
        sa timing: remaining key lifetime (k/sec): (4549327/2779)
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE
     outbound ah sas:
     outbound pcp sas:
   protected vrf: (none)
 										local  ident (addr/mask/prot/port): (172.17.0.11/255.255.255.255/47/0)
											remote ident (addr/mask/prot/port): (172.17.0.12/255.255.255.255/47/0)
											current_peer 172.17.0.12 port 500
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 0, #pkts encrypt: 0, #pkts digest: 0
    #pkts decaps: 2, #pkts decrypt: 2, #pkts verify: 2
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0
    #pkts not decompressed: 0, #pkts decompress failed: 0
    #send errors 0, #recv errors 0
     local crypto endpt.: 172.17.0.11, remote crypto endpt.: 172.17.0.12
     path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0/0/0
     current outbound spi: 0x38C04B36(952126262)
     inbound esp sas:
      spi: 0xA2EC557(170837335)
        transform: esp-des esp-md5-hmac ,
        in use settings ={Transport, }
        conn id: 5, flow_id: SW:5, crypto map: vpnprof-head-1
        sa timing: remaining key lifetime (k/sec): (4515510/3395)
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE
     inbound ah sas:
     inbound pcp sas:
     outbound esp sas:
      spi: 0x38C04B36(952126262)
        transform: esp-des esp-md5-hmac ,
        in use settings ={Transport, }
        conn id: 6, flow_id: SW:6, crypto map: vpnprof-head-1
        sa timing: remaining key lifetime (k/sec): (4515511/3395)
        IV size: 8 bytes
        replay detection support: Y
        Status: ACTIVE
     outbound ah sas:
     outbound pcp sas:

その他の参考資料

関連項目	マニュアルタイトル
IPv6 アドレッシングと接続	『IPv6 Configuration Guide』
ダイナミックマルチポイント VPN	『Dynamic Multipoint VPN コンフィギュレーションガイド』
Cisco IOS コマンド	『Master Command List, All Releases』
IPv6 コマンド	『IPv6 Command Reference』
Cisco IOS IPv6 機能	『IPv6 Feature Mapping』
推奨される暗号化アルゴリズム	『Next Generation Encryption』

標準および RFC

標準/RFC	タイトル
IPv6 に関する RFC	IPv6 RFCs

シスコのテクニカルサポート

説明	リンク
右の URL にアクセスして、シスコのテクニカルサポートを最大限に活用してください。これらのリソースは、ソフトウェアをインストールして設定したり、シスコの製品やテクノロジーに関する技術的問題を解決したりするために使用してください。この Web サイト上のツールにアクセスする際は、Cisco.com のログイン ID およびパスワードが必要です。	http://www.cisco.com/cisco/web/support/index.html

説明

リンク

右の URL にアクセスして、シスコのテクニカルサポートを最大限に活用してください。これらのリソースは、ソフトウェアをインストールして設定したり、シスコの製品やテクノロジーに関する技術的問題を解決したりするために使用してください。この Web サイト上のツールにアクセスする際は、Cisco.com のログイン ID およびパスワードが必要です。

http://www.cisco.com/cisco/web/support/index.html

トンネル保護による IPsec 共有の機能情報

次の表に、このモジュールで説明した機能に関するリリース情報を示します。この表は、ソフトウェアリリーストレインで各機能のサポートが導入されたときのソフトウェアリリースだけを示しています。その機能は、特に断りがない限り、それ以降の一連のソフトウェアリリースでもサポートされます。

プラットフォームのサポートおよびシスコソフトウェアイメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator にアクセスするには、 www.cisco.com/go/cfn に移動します。Cisco.com のアカウントは必要ありません。

表 1 トンネル保護による IPsec 共有の機能情報
機能名	リリース	機能情報
トンネル保護による IPSec 共有	Cisco IOS XE Release 2.5	トンネル保護による IPsec 共有機能を使用すると、IPsec セッションを 2 つ以上の GRE トンネルインターフェイス間で共有できます。 Cisco IOS XE Release 2.5 では、Cisco ASR 1000 シリーズ Aggregation Services Router にこの機能が実装されました。この機能により、次のコマンドが変更されました。tunnelprotectionipsecprofileshared

用語集

GRE：総称ルーティングカプセル化。トンネルを構成することにより、共有 WAN 全体に特定の経路を確保するとともに、特定の宛先へトラフィックを確実に送り届けるため新たなパケットヘッダーでトラフィックをカプセル化します。トラフィックにとってトンネルの入口となるのはエンドポイントに限られるため、プライベートなネットワークを実現できます。トンネルそのものは、暗号化のように高い機密性を確保する手段にはなりませんが、暗号化されたトラフィックをトンネル経由で送信することは可能です。

GRE トンネリングを使用すると、非 IP トラフィックを IP にカプセル化して、インターネットや IP ネットワーク上に送信することもできます。非 IP トラフィックに該当するのは、インターネットパケット交換（IPX）プロトコルや AppleTalk プロトコルなどのトラフィックです。

IKE：インターネットキー交換。Oakley キー交換や Skeme キー交換を ISAKMP フレームワーク内部に実装したハイブリッドプロトコルです。IKE は、他のプロトコルでも使用できますが、初期実装されるのは IPsec です。IKE は、IPsec ピアを認証し、IPsec キーをネゴシエーションし、IPsec セキュリティアソシエーションを実行します。

IPsec：IP Security。IETF によって開発されたオープン規格のフレームワークです。IPSec は、インターネットなどの保護されていないネットワークを使用して機密情報を送信する場合に、セキュリティを提供します。IPsec はネットワーク層で実装され、Cisco ルータなどの参加している IPsec デバイス（ピア）の間の IP パケットを保護および認証します。

ISAKMP：Internet Security Association Key Management Protocol。ペイロード形式、キー交換プロトコル実装の方法、およびセキュリティアソシエーションのネゴシエーションを定義するプロトコルフレームワークです。

NHRP：Next Hop Resolution Protocol。ルータ、アクセスサーバ、およびホストにおいて、非ブロードキャストマルチアクセス（NBMA）ネットワークに接続された他のルータおよびホストのアドレスを検出する際に使用されるプロトコルです。

シスコによる NHRP の実装では、IETF ドラフトバージョン 11 の NBMA NHRP をサポートしています。

また、IP バージョン 4 および IPX ネットワーク層をサポートしているほか、リンク層では、ATM、イーサネット、SMDS、およびマルチポイントトンネルネットワークもサポートしています。NHRP はイーサネット上で使用できますが、イーサネットではブロードキャストが可能であるため、NHRP をイーサネットメディアに実装する必要はありません。IPX に対してイーサネットのサポートは不要です（サポートはありません）。

SA：セキュリティアソシエーション。2 つ以上のエンティティ間で、安全な通信を行うためのセキュリティサービスをどのように使用するかを規定したものです。たとえば IPsec の SA では、IPsec 接続の際に使用される暗号化アルゴリズム（使用される場合）、認証アルゴリズム、および共有セッションキーが定義されます。

IPsec および IKE では、接続パラメータの識別に必ず SA が使用されます。IKE では、独自に SA をネゴシエーションして確立できます。IPsec の SA は、IKE により確立することも、ユーザ設定により確立することもできます。

トランスフォーム：データフローに対し、データ認証、データの機密性の確保、およびデータ圧縮を目的として行われる一連の処理。トランスフォームには、Hash-based Message Authentication Code（HMAC）-Message Digest Algorithm（MD5）認証アルゴリズムを使用する Encapsulating Security Payload（ESP）プロトコル、56 ビット DES 暗号規格アルゴリズムを使用する Authentication Header（AH）プロトコル、および HMAC-Secure Hash Algorithm（SHA）認証アルゴリズムを使用する ESP プロトコルなどがあります。

トンネル：2 つのピア間（2 台のルータ間など）のセキュアな通信パス。トンネルモードで IPsec を使用することではありません。

VPN：バーチャルプライベートネットワーク。複数のピアで構成されるフレームワークで、各ピア間では、他のパブリックインフラストラクチャを介して機密データがセキュアに転送されます。このフレームワークでは、すべてのデータをトンネルして暗号化するプロトコルによって、着信ネットワークトラフィックおよび発信ネットワークトラフィックが保護されます。また、ネットワークをローカルトポロジの外部にまで拡張できるほか、リモートユーザがダイレクトネットワーク接続の状況を確認したり、その機能を利用したりすることも可能です。

このドキュメントは役に立ちましたか?

フィードバック

シスコに問い合わせ

サポートケースをオープン
(シスコサービス契約が必要です。)

Dynamic Multipoint VPN コンフィギュレーション ガイド

偏向のない言語

翻訳について

検索結果

章のタイトル： トンネル保護による IPsec 共有

機能情報の確認

トンネル保護による IPsec 共有の前提条件

トンネル保護による IPsec 共有に関する制約事項

トンネル保護による IPsec 共有について

単一の IPsec SA と GRE トンネル セッション

トンネル保護による IPsec 共有の設定方法

DMVPN の複数トンネル インターフェイスによる IPsec SADB の共有

トンネル保護による IPsec 共有の設定例

例：デュアルハブ ルータ デュアル DMVPN トポロジ

例：DMVPN の複数トンネル インターフェイス間での IPsec SADB の設定

例：ハブ 1 の設定

例：ハブ 2 の設定

例：スポーク 1 の設定

例：スポーク 2 の設定

例：スポーク 1 の結果

その他の参考資料

関連資料

標準および RFC

シスコのテクニカル サポート

トンネル保護による IPsec 共有の機能情報

用語集

このドキュメントは役に立ちましたか?

シスコに問い合わせ

Dynamic Multipoint VPN コンフィギュレーションガイド

章のタイトル：トンネル保護による IPsec 共有

単一の IPsec SA と GRE トンネルセッション

DMVPN の複数トンネルインターフェイスによる IPsec SADB の共有

例：デュアルハブルータデュアル DMVPN トポロジ

例：DMVPN の複数トンネルインターフェイス間での IPsec SADB の設定

シスコのテクニカルサポート
