章のタイトル： VSM および VEM モジュール

VSM および VEM モジュール

この章では、モジュールに関連する問題を識別して解決する方法について説明します。この章の内容は次のとおりです。

• 「モジュールについて」

• 「VSM にモジュールが表示されない場合のトラブルシューティング」

• 「コマンド」

モジュールについて

Cisco Nexus 1000V は、VirtualCenter で定義されたデータセンターを管理します。データセンター内の各サーバは、1 つのモジュールとして表され、物理的な Cisco スイッチ内のモジュールと同じように管理できます。

Cisco Nexus 1000V の実装は、次の 2 つの部分で構成されます。

• Virtual Supervisor Module（VSM; 仮想スーパーバイザ モジュール）：Cisco Nexus 1000V 分散仮想スイッチの制御ソフトウェア。Vertual Machine（VM; 仮想マシン）上で稼動し、Cisco NX-OS ソフトウェアをベースとします。

• Virtual Ethernet Module（VEM; 仮想イーサネット モジュール）：Cisco Nexus 1000V で実際にデータ トラフィックのスイッチングを行う部分。VMware ESX 4.0 ホスト上で実行されます。複数の VEM が、1 つの VSM によって制御されます。スイッチ ドメインを形成するすべての VEM が、VMware VirtualCenter で定義されたとおりに同一の仮想データセンター内になくてはなりません。



VSM にモジュールが表示されない場合のトラブルシューティング

このセクションでは、VSM 上にモジュールが表示されない場合に使用できるプロセスについて説明します。ここでは、次の内容について説明します。

• 「モジュールのトラブルシューティングに関する注意事項」

• 「モジュールのトラフルシューティングのフローチャート」

• 「VSM が vCenter Server に接続されているかどうかの確認」

• 「VSM が正しく設定されているかどうかの確認」

• 「vCenter Server 設定の確認」

• 「VSM と VEM の間のネットワーク接続の確認」

• 「VEM 設定の確認」

• 「ログの収集」

モジュールのトラブルシューティングに関する注意事項

VSM によって制御されているモジュールのトラブルシューティング時には、次の注意事項に従ってください。

• VSM VM および VEM が起動し、動作している必要があります。

• 互換性のあるバージョンの vCenter Server および VSM が動作していることを確認します。

詳細については、『 Cisco Nexus 1000V Compatibility Information, Release 4.0(4)SV1(3a) 』を参照してください。

• vCenter Server の IP アドレスを ping して、VSM と vCenter Server の間のネットワーク接続を確認します。Domain Name Service（DNS; ドメイン ネーム サービス）名を使用している場合は、その DNS 名を使用して ping します。vCenter Server の ping に失敗した場合は、ゲートウェイを ping できるかどうかを調べます。それ以外の場合は、mgmt0 インターフェイスのコンフィギュレーション設定を調べます。

• vCenter Server のファイアウォール設定がオフになっていることを確認します。ファイアウォール設定を使用する場合は、次のポートが開いているかどうかを調べます。

– ポート 80

– ポート 443

• 次のエラーが表示された場合は、VSM 拡張が vCenter Server から作成されているかどうかを確認します。

– ERROR: [VMware vCenter Server 4.0.0 build-150489]
Extension key was not registered before its use

拡張またはプラグインが作成されたことを確認するには、「特定の DVS に結び付けられた拡張キーの確認」を参照してください。

拡張キーまたはプラグインの詳細については、「拡張キーの管理」を参照してください。

• 次のエラーが表示された場合は、「vCenter Server 設定の確認」を参照してください。

– ERROR: Datacenter not found

• Cisco Nexus 1000V で使用される用語のリストについては、『 Cisco Nexus 1000V Getting Started Guide, Release 4.0(4)SV1(3) 』を参照してください。

モジュールのトラフルシューティングのフローチャート

モジュールのトラブルシューティングには、次のフローチャートを使用します。

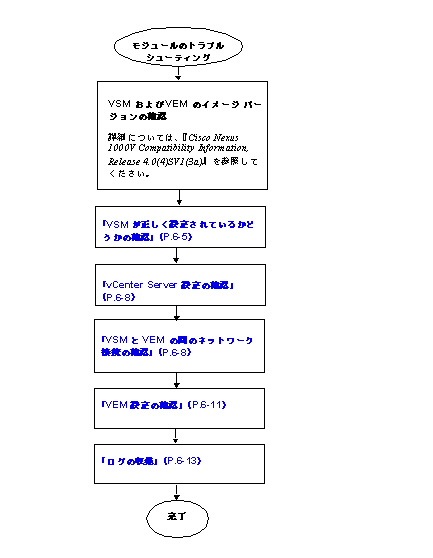

フローチャート：モジュールのトラブルシューティング



VSM が vCenter Server に接続されているかどうかの確認

次の手順に従って、VSM が vCenter Server に接続されていることを確認できます。

ステップ 1 VSM と vCenter Server の間の接続を確認します。

show svs connections

出力に、動作ステータスが「Connected」と表示される必要があります。

例:
n1000v# show svs connections
connection vc:
ip address: 172.23.231.223
protocol: vmware-vim https
certificate: user-installed
datacenter name: hamilton-dc
DVS uuid: 92 7a 14 50 05 11 15 9c-1a b0 f2 d4 8a d7 6e 6c
config status: Disabled
operational status: Disconnected


ステップ 2 次のいずれかを行います。

• ステータスが「Connected」の場合は、「フローチャート：モジュールのトラブルシューティング」に戻ります。

• 「Connected」でない場合は、次のステップに進みます。

ステップ 3 vCenter Server に接続します。

config t

svs connection datacenter_name

connect

例:
n1000v# conf t
n1000v(config)# svs connection HamiltonDC
n1000v(config-svs-conn)# connect

例:
n1000v# conf t
n1000v(config)# svs connection HamiltonDC
n1000v(config-svs-conn)# connect
ERROR: [VMWARE-VIM] Extension key was not registered before its use.


ステップ 4 次のいずれかを行います。

• 拡張キーに関するエラー メッセージが表示されたら、次のステップに進みます。

• 表示されない場合は、ステップ 6に進みます。

ステップ 5 次のいずれかを行ってから、ステップ 6に進みます。

• 「vCenter Server の拡張キーの登録解除」を使用して拡張キーを登録解除します。

• 『 Cisco Nexus 1000V Getting Started Guide, Release 4.0(4)SV1(3) 』の次の手順を使用して、新しい拡張キーをインストールします。

– 「Creating a Cisco Nexus 1000V Plug-In on the vCenter Server」

ステップ 6 VSM と vCenter Server の間の接続を確認します。

show svs connections

出力に、動作ステータスが「Connected」と表示される必要があります。

例:
n1000v# show svs connections
connection vc:
ip address: 172.23.231.223
protocol: vmware-vim https
certificate: user-installed
datacenter name: hamilton-dc
DVS uuid: 92 7a 14 50 05 11 15 9c-1a b0 f2 d4 8a d7 6e 6c
config status: Disabled
operational status: Disconnected


ステップ 7 次のいずれかを行います。

• ステータスが「Connected」の場合は、この手順は完了しています。

• 「Connected」でない場合は、「フローチャート：モジュールのトラブルシューティング」 に戻ります。



VSM が正しく設定されているかどうかの確認

ここでは、VSM 設定の確認手順について説明します。

• 「ドメイン設定の確認」

• 「システム ポート プロファイル設定の確認」

• 「コントロールおよびパケット VLAN の設定の確認」

ドメイン設定の確認

次の手順に従って、ドメイン設定を確認できます。

はじめる前に

この手順を開始する前に、次のことを確認または実行する必要があります。

• EXEC モードで CLI にログインしている。

• show svs domain コマンドの出力が、次のことを示している。

– コントロール VLAN とパケット VLAN の存在。

– ドメイン設定が正常に VC にプッシュされている。

ステップ 1 VSM で、ドメイン設定を確認します。

show svs domain

例:
n1000v# show svs domain
SVS domain config:
Domain id: 682
Control vlan: 3002
Packet vlan: 3003
L2/L3 Control VLAN mode: L2
L2/L3 Control VLAN interface: mgmt0
Status: Config push to VC successful



システム ポート プロファイル設定の確認

この手順に従って、次のように設定されたポート プロファイルが少なくとも 1 つあることを確認できます。

• ポート プロファイル タイプがイーサネットである。

• ポート プロファイルにシステム VLAN がある。

• ポート プロファイルがトランク モードで設定されている。

• 許可された VLAN のリストは、システム VLAN のリストのスーパーセット、または同じリストである。

システム ポート プロファイルの詳細については、『 Cisco Nexus 1000V Port Profile Configuration Guide, Release 4.0(4)SV1(3) 』を参照してください。

はじめる前に

この手順を開始する前に、次のことを確認または実行する必要があります。

• EXEC モードで CLI にログインしている。

• システム ポート プロファイルの名前がわかっている。

手順の詳細

ステップ 1 VSM で、システム ポート プロファイル設定を確認します。

show port-profile name system-port-profile-name

例:

n1000v# show port-profile name system-uplink

port-profile system-uplink

description: "System profile for critical ports"

type: ethernet

status: enabled

capability l3control: no

pinning control-vlan: -

pinning packet-vlan: -

system vlans: 260

port-group: system-uplink

max ports: -

inherit:

config attributes:

switchport mode trunk

switchport trunk allowed vlan 260

no shutdown

evaluated config attributes:

switchport mode trunk

switchport trunk allowed vlan 260

no shutdown

assigned interfaces:

n1000v(config-port-prof)#





コントロールおよびパケット VLAN の設定の確認

次の手順を使用して、コントロール VLAN とパケット VLAN が VSM に設定されていることを確認できます。

はじめる前に

この手順を開始する前に、次のことを確認または実行する必要があります。

• EXEC モードで CLI にログインしている。

• コントロール VLAN とパケット VLAN の VLAN ID がわかっている。

コントロール VLAN とパケット VLAN は、同一 VLAN の場合も別個の VLAN の場合もあります。

VLAN ID がわからない場合は、 show running-config コマンドを使用します。

• コントロール VLAN とパケット VLAN が、システム ポート プロファイル内でシステム VLAN でもある。

ステップ 1 VSM で、コントロール VLAN とパケット VLAN を確認します。

show running-config vlan vlan-id

例:
n1000v# show running-config vlan 260-261
version 4.0(4)SV1(3)
vlan 260
name cp_control
vlan 261
name cp_packet
n1000v#

例:
n1000v# show running-config
version 4.0(4)SV1(3)
. . .
vlan 260
name cp_control
vlan 261
name cp_packet
. . .
n1000v#


ステップ 2 VSM で、コントロール VLAN とパケット VLAN が、システム ポート プロファイル内でシステム VLAN でもあることを確認します。

show port-profile name system-port-profile-name

例:

n1000v# show port-profile name system-uplink

port-profile system-uplink

description: "System profile for critical ports"

type: ethernet

status: enabled

capability l3control: no

pinning control-vlan: -

pinning packet-vlan: -

system vlans: 260

port-group: system-uplink

max ports: -

inherit:

config attributes:

switchport mode trunk

switchport trunk allowed vlan 260

no shutdown

evaluated config attributes:

switchport mode trunk

switchport trunk allowed vlan 260

no shutdown

assigned interfaces:

n1000v(config-port-prof)#



ステップ 3 次のいずれかを行います。

• コントロール VLAN とパケット VLAN が存在し、システム ポート プロファイル内でシステム VLAN でもある場合、この手順は完了しています。

• そうでない場合は、『 Cisco Nexus 1000V Getting Started Guide, Release 4.0(4)SV1(3) 』の次の手順を使用して設定します。

「Configuring the System Port Profile for VSM-VEM Communication」





vCenter Server 設定の確認

vSphere クライアントから次の手順に従って、vCenter Server 設定を確認できます。

ステップ 1 データセンターとそのデータセンターの n1000V DVS に、ホストが追加されていることを確認します。

ステップ 2 ホストの 1 つ以上の pnic が DVS に追加され、その pnic が system-uplink プロファイルに割り当てられていることを確認します。

ステップ 3 コントロール VLAN、パケット VLAN、および管理ネットワークが含まれるポート グループに 3 つの VSM vnic が割り当てられていることを確認します。



VSM と VEM の間のネットワーク接続の確認

次の手順に従って、VSM と VEM の間のレイヤ 2 ネットワーク接続を確認できます。

ESX ホストにログインしている。

ESX ホストにつき VEM 1 つ。

はじめる前に

この手順を開始する前に、次のことを確認または実行する必要があります。

• VSM CLI に EXEC モードでログインしている。

• VEM にログインしている。

• アップストリーム スイッチの CLI にログインしている。

ステップ 1 VSM 上で、MAC アドレスを確認します。

show svs neighbors

VSM MAC アドレスは、AIPC Interface MAC として表示されます。

ホストのユーザ VEM Agent MAC アドレスは、Src MAC として表示されます。


例:
n1000v# show svs neighbors

Active Domain ID: 1030

AIPC Interface MAC: 0050-568e-58b7
Inband Interface MAC: 0050-568e-2a39

Src MAC Type Domain-id Node-id Last learnt (Sec. ago)
------------------------------------------------------------------------

0002-3d44-0602 VEM 1030 0302 261058.59


ステップ 2 次のいずれかを行います。

• ステップ 1 で show svs neighbors コマンドの出力に VEM MAC アドレスが表示されない場合は、VSM をホストしているサーバとアップストリームスイッチの間の接続に問題があります。VSM 設定と vCenter Server 設定をもう一度調べてください。

• それ以外の場合は、次のステップに進みます。

ステップ 3 VEM 上で、ステップ 1 で見つかった VSM MAC アドレスを使用して、vem-health スクリプトを実行します。

（注） そのパスに vem-health スクリプトがない場合は、/usr/lib/ext/cisco/nexus/vem*/sbin/ で見つけられます。

vem-health check vsm_ mac_address

vem-health スクリプトの出力では、接続問題の原因と、トラブルシューティングで推奨される次のステップが示されます。

例:
~ # vem-health check 00:50:56:a3:36:90
VSM Control MAC address: 00:50:56:a3:36:90
Control VLAN: 90
DPA MAC: 00:02:3d:40:5a:03

VSM heartbeats are not reaching the VEM.
Your uplink configuration is correct.
Recommended action:
Check if the VEM's upstream switch has learned the VSM's Control MAC.


ステップ 4 次のいずれかを行います。

• ステップ 3 の VEM ヘルス チェックでアップストリーム スイッチへの接続に問題があることが示された場合は、次のステップに進んでください。

• それ以外の場合は、ステップ 7 に進みます。

ステップ 5 アップストリーム スイッチで、MAC アドレス テーブルを表示してネットワーク設定を確認します。


例:
switch# show mac address-table interface Gi3/1 vlan 3002
Legend: * - primary entry
age - seconds since last seen
n/a - not available

vlan mac address type learn age ports
------+----------------+--------+-----+----------+--------------------------
Active Supervisor:
* 3002 0050.56be.7ca7 dynamic Yes 0 Gi3/1

switch# show mac address-table interface Gi3/2 vlan 3002
Legend: * - primary entry
age - seconds since last seen
n/a - not available

vlan mac address type learn age ports
------+----------------+--------+-----+----------+--------------------------
Active Supervisor:
* 3002 00:02:3d:40:0b:0c dynamic Yes 0 Gi3/2


ステップ 6 次のいずれかを行います。

• ステップ 5 の出力に VSM の MAC アドレスが表示されない場合は、VSM をホストしているサーバとアップストリーム スイッチとの間の接続に問題があります。VSM 設定と vCenter Server 設定をもう一度調べてください。

• それ以外の場合は、次のステップに進みます。

ステップ 7 VEM 上で次のコマンドを入力して、VSM MAC がコントロール VLAN とパケット VLAN に表示されることを確認します。

config t

module vem module_number execute vemcmd show l2 control_vlan_id

module vem module_number execute vemcmd show l2 packet_vlan_id

ホストコントロール VLAN およびパケット VLAN に、VSM eth0 MAC アドレスと eth1 MAC アドレスが表示されている必要があります。

例:
n100v# config t
n1000v(config)# module vem 3 execute vemcmd show l2 3002
Bridge domain 3002 brtmax 100, brtcnt 3, timeout 120
Dynamic MAC 00:50:56:be:7c:a7 LTL 16 pvlan 0 timeout 110
Dynamic MAC 00:02:3d:40:0b:0c LTL 10 pvlan 0 timeout 110

n1000v(config)# module vem 3 execute vemcmd show l2 3003
Bridge domain 3002 brtmax 100, brtcnt 3, timeout 120
Dynamic MAC 00:50:56:be:7c:a7 LTL 16 pvlan 0 timeout 110
Dynamic MAC 00:02:3d:20:0b:0c LTL 10 pvlan 0 timeout 110


ステップ 8 次のいずれかを行います。

• VSM の MAC アドレスがステップ 7 の出力に表示されない場合は、「VEM 設定の確認」の説明に従って VEM 設定を調べます。

• それ以外の場合は、この手順は完了です。



VEM 設定の確認

次の手順に従って、ESX ホストが VEM 設定を受け取り、セットアップされていることを確認できます。

はじめる前に

この手順を開始する前に、次のことを確認または実行する必要があります。

• VEM にログインしている。

• ポート LTL 番号がポート インデックス番号（48 など）である。

ステップ 1 ESX ホスト上で次のコマンドを使用して、VEM エージェントが稼動しており、正しいホスト リンクが DVS に追加されていることを確認します。

vem status


例:
~ # vem status
VEM modules are loaded

Switch Name Num Ports Used Ports Configured Ports MTU Uplinks
vSwitch0 64 3 64 1500 vmnic0
DVS Name Num Ports Used Ports Configured Ports Uplinks
n1000v 256 9 256 vmnic1 VEM Agent is running


ステップ 2 次のコマンドを使用して、アップリンク上の間違った MTU 値が原因で失われた接続を復元します。

vemcmd show port port-LTL-number

vemcmd set mtu size ltl port-LTL-number

ESX の MTU がリセットされ、接続が復元されます。

例:
~ # vemcmd show port 48
LTL IfIndex Vlan Bndl SG_ID Pinned_SGID Type Admin State CBL Mode
Name . . .
17 1a030100 1 T 304 1 32 PHYS UP UP 1 Trunk vmnic1
~# vemcmd set mtu 9000 ltl 17


（注） これらの vemcmd コマンドは回復手段だけに使用して、システム アップリンクの場合はポート プロファイル設定内、システム以外のアップリンクの場合はインターフェイス設定内の MTU 値を更新します。

ステップ 3 次のコマンドを使用して、ドメイン ID、コントロール VLAN、およびパケット VLAN がホスト上に正しく設定されていることを確認します。

vemcmd show card

例:
~ # vemcmd show card
Card UUID type 2: 58f8afd7-e1e3-3c51-85e2-6e6f2819a7b8
Card name: sfish-srvr-1
Switch name: n1000v
Switch alias: DvsPortset-0
Switch uuid: 56 e0 36 50 91 1c 32 7a-e9 9f 31 59 88 0c 7f 76
Card domain: 1024
Card slot: 4
VEM Control (Control VLAN) MAC: 00:02:3d:14:00:03
VEM Packet (Inband) MAC: 00:02:3d:24:00:03
VEM Control Agent (DPA) MAC: 00:02:3d:44:00:03
VEM SPAN MAC: 00:02:3d:34:00:03
Management IP address: 172.23.232.102
Max physical ports: 32
Max virtual ports: 216
Card control VLAN: 3002
Card packet VLAN: 3003
Processors: 4
Processor Cores: 4
Processor Sockets: 2
Physical Memory: 4290351104


ステップ 4 次のコマンドを使用して、DVS に追加されているホストのポートが一覧表示され、各ポートがホスト上で「Access」または「Trunk」として正しく設定されていることを確認します。

vemcmd show port

例:
~ # vemcmd show port
LTL IfIndex Vlan Bndl SG_ID Pinned_SGID Type Admin State CBL Mode Name
8 0 3969 0 2 2 VIRT UP UP 4 Access l20
9 0 3969 0 2 2 VIRT UP UP 4 Access l21
10 0 3002 0 2 2 VIRT UP UP 4 Access l22
11 0 3968 0 2 2 VIRT UP UP 4 Access l23
12 0 3003 0 2 2 VIRT UP UP 4 Access l24
13 0 1 0 2 2 VIRT UP UP 0 Access l25
14 0 3967 0 2 2 VIRT UP UP 4 Access l26
16 1a030100 1 T 0 2 2 PHYS UP UP 4 Trunk vmnic1


出力の最後の行は、vmnic1 が Trunk モードで、CBL 値が 4 であることを示しています。ネイティブ VLAN の CBL 値は、4 である必要はありません。この値は、許可されていない場合は 0 になり、VLAN 1 で許可されていない場合は 1 になります。これは、ネイティブ VLAN がコントロール VLAN でない限り、問題にはなりません。管理状態（Admin）とポートの状態（State）は「UP」となります。

ステップ 5 次のコマンドを使用して、コントロール VLAN とパケット VLAN を伝送する vmnic ポートが存在することをブロードキャスト ドメインで確認します。

vemcmd show bd control_vlan
vemcmd show bd packet_vlan

例:
~ # vemcmd show bd 3002
BD 3002, vdc 1, vlan 3002, 2 ports
Portlist:
10 l22
16 vmnic1
~ # vemcmd show bd 3003
BD 3003, vdc 1, vlan 3003, 2 ports
Portlist:
12 l24
16 vmnic1


ステップ 6 vemcmd show trunk コマンドを使用して、次のことを確認します。

• コントロール VLAN とパケット VLAN がコマンド出力に示され、DV ポート グループが vCenter Server からホストに正常にプッシュされている。

• 正しい物理トランク ポート vmnic が使用されている。

例:
~ # vemcmd show trunk
Trunk port 16 native_vlan 1 CBL 4vlan(1) cbl 4, vlan(3002) cbl 4, vlan(3003) cbl 4,


少なくとも 1 つの物理アップリンクがコントロール VLAN とパケット VLAN を伝送している必要があります。また、複数のアップリンクがコントロール VLAN とパケット VLAN を伝送している場合、アップリンクは 1 つのポート チャネル プロファイルに属している必要があります。VEM をまだ VSM に追加していないため、ポート チャネル自体は表示されません。

ステップ 7 ポートとシステム VLAN の間違った設定が原因で失われた接続を復元します。

vemcmd show port port-ltl-number

vemcmd set system-vlan vlan_id ltl port-ltl-number

vemcmd set port-mode [ trunk | access ] [native-vlan vlan_id] ltl port-ltl-number

（注） set port-mode コマンドを使用する場合、アクセス ポート モードを指定するには、ネイティブ VLAN ID を設定する必要があります。トランク ポート モードを指定する場合、ネイティブ VLAN ID は任意です。ネイティブ VLAN ID を指定しないと、ネイティブ VLAN ID は非システム VLAN 1 に設定されます。

例:
~ # vemcmd show port 48
LTL IfIndex Vlan Bndl SG_ID Pinned_SGID Type Admin State CBL Mode
Name . . .
48 1b030000 1 0 32 1 VIRT UP DOWN DOWN 0 Access vmk1
~ # vemcmd set system-vlan 99 ltl 48
~ # vemcmd set port-mode trunk ltl 48


（注） これらの vemcmd は回復手段だけに使用して、ポート プロファイル設定を正しいシステム VLAN に更新します。



ログの収集

VEM と VSM の間のネットワーク接続を確認したら、次の手順に従ってログ ファイルを収集し、問題を識別できます。

ステップ 1 VEM 上で次のコマンドを使用して、その UUID を確認します。

vemcmd show card info

例:
~ # module vem 3 vemcmd show card info
Card UUID type 0: 4908a717-7d86-d28b-7d69-001a64635d18
Card name: sfish-srvr-7
Switch name: N1000v
Switch uuid: 50 84 06 50 81 36 4c 22-9b 4e c5 3e 1f 67 e5 ff
Card domain: 11
Card slot: 12
Control VLAN MAC: 00:02:3d:10:0b:0c
Inband MAC: 00:02:3d:20:0b:0c
SPAN MAC: 00:02:3d:30:0b:0c
USER DPA MAC: 00:02:3d:40:0b:0c
Management IP address: 172.28.30.56
Max physical ports: 16
Max virtual ports: 32
Card control VLAN: 3002
Card packet VLAN: 3003


ステップ 2 VSM 上で次のコマンドを使用して、該当する UUID エントリがマップされているモジュール番号を確認します。

show server_info

例:
n1000v# show server_info
Mod Status UUID
--- ----------- ----
13 absent 4908a717-7d86-d28b-7d69-001a64635d18


ステップ 3 ステップ 2 のモジュール番号を使用して、次のコマンドの出力を収集します。

• show platform internal event-history module 13

• show module internal event-history module 13

• show system internal im event-history module 13

• show system internal vmm event-history module 13

• show system internal ethpm event-history module 13



（注） 問題を解決する際に TAC に連絡する必要がある場合は、ステップ 3 に示されているコマンドの出力が必要になります。

コマンド

VSM モジュールの使用を開始する際の問題をトラブルシューティングするには、次のコマンドを使用します。

• show svs neighbors ：svs ネイバーをすべて表示する。

• show platform internal event-history module ：プラットフォーム マネージャ モジュールのステート マシンを表示する。

VSM に関する問題をトラブルシューティングするには、次のコマンドを使用します。

• show platform internal event-history module module-number

• show module internal event-history module module-number

• show system internal im event-history module module-number

• show system internal vmm event-history module module-number

• show system internal ethpm event-history module module-number

• show system internal ethpm event-history int type slot

このドキュメントは役に立ちましたか?

Feedbackフィードバック

シスコに問い合わせ
