Cisco IP テレフォニー ネットワーク デザイン ガイド

IP テレフォニー ネットワークの概要

---

この章では、IP テレフォニー ネットワークの設計に使用できるいくつかの基本モデルについて、その概要を説明します。この概要の章では、特定の設計を選択する場合とその理由について、いくつかのガイダンスを記述します。第 2 章以降では、最も簡単なモデルから始めて徐々に複雑なモデルへと、各ネットワークのモデルを詳細に掘り下げます。

この章は、次の主要なセクションで構成されています。

• 「汎用設計モデル」

• 「単一サイト モデル」

• 「独立型コール処理を行う複数サイト」

• 「分散型コール処理を行う複数サイト IP WAN」

• 「中央集中型コール処理を行う複数サイト IP WAN」

汎用設計モデル

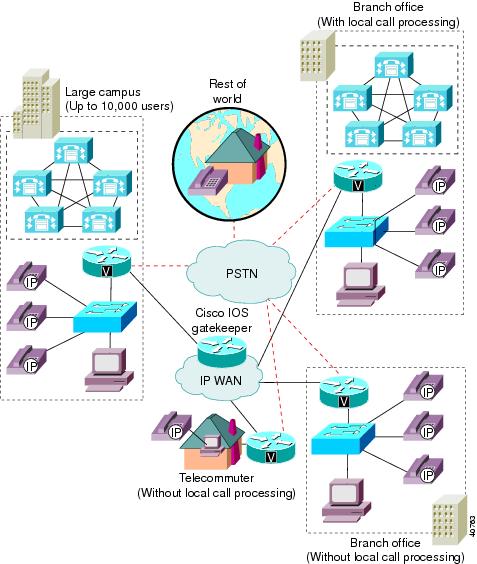

図 1-1は、このマニュアルで説明するいくつかのネットワーク設計モデルの目標を図示した複合シナリオを示しています。このシナリオは、Cisco CallManager リリース 3.0(5) を使用して設計できるモデルを示しています。

図 1-1 複合モデル

IP テレフォニー ネットワークで達成する全体的な目標は、次のとおりです。

• エンドツーエンド IP テレフォニー

• 設置場所間のセカンダリ音声パスとして公衆電話交換網（PSTN）を使用する、プライマリ音声パスとしての IP WAN

• より少ない全所有コスト、およびより高い柔軟性

• 新規アプリケーションの使用可能化

Cisco CallManager リリース 3.0(5) に基づくIP テレフォニー ネットワークの実装では、次の 4 つの汎用設計モデルをほぼすべてのケースで適用できます。

• 「単一サイト モデル」

• 「独立型コール処理を行う複数サイト」

• 「分散型コール処理を行う複数サイト IP WAN」

• 「中央集中型コール処理を行う複数サイト IP WAN」

次のいくつかのセクションでは、これらのモデルごとにその設計目標、および実装ガイドラインを簡単に説明します。

単一サイト モデル

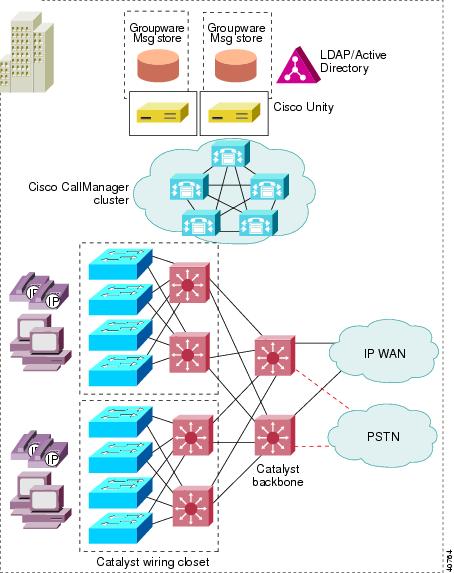

図 1-2は、単一のキャンパスあるいはサイト内の IP テレフォニー ネットワークで使用するモデルを示しています。

図 1-2 単一サイト モデル

単一サイト モデルには、設計に関して次の特性があります。

• 単一の Cisco CallManager、あるいは Cisco CallManager クラスタを使用

• クラスタ当たり最高 10,000 ユーザ

• Cisco CallManager クラスタでは、最高 8 台のサーバ（プライマリ コール処理に 4 台のサーバ、バックアップ コール処理に 2 台のサーバ、データベース パブリッシャに 1 台のサーバ、そして TFTP に 1 台のサーバ）を使用

• Cisco CallManager に最高 2,500 ユーザまでを随時登録

• すべての外部コールに PSTN だけを使用

• 電話会議にデジタル信号プロセッサ（DSP）のリソースを使用

• 音声メールと統合されたメッセージ処理のコンポーネントを使用

• すべての IP 電話コールに G.711 コード（コール当たり 80 Kbps の IP 帯域幅、圧縮解除）を使用

• 音声の品質を保証するために、最低 2 つのキューをもつ Cisco LAN スイッチを使用。詳細は、第 2 章「キャンパス インフラストラクチャでの考慮事項」を参照してください。

独立型コール処理を行う複数サイト

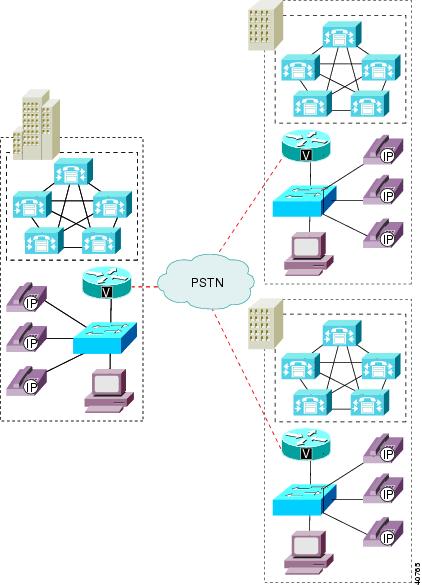

図 1-3は、それぞれが IP WAN で接続されていない、複数の独立したサイトで構成されているモデルを示しています。このモデルでは、それぞれのサイトに独自の Cisco CallManager、あるいは Cisco CallManager クラスタがあり、自身のサイトでのコール処理を取り扱います。

図 1-3 複数の独立サイト

複数の独立サイトで使用するモデルには、設計に関して次の特性があります。

• それぞれのサイトには Cisco CallManager、あるいは Cisco CallManager クラスタがあり、拡張が容易なコール制御を提供

• クラスタ当たり最高 10,000 の IP 電話

• クラスタ数に制限なし

• 複数サイトのネットワーク、およびすべての外部コールに対して PSTN を使用

• 各サイトでの電話会議に DSP リソースを使用

• 各サイトで音声メッセージ、あるいは統合されたメッセージ処理のコンポーネントを使用

• 音声の圧縮は不要

分散型コール処理を行う複数サイト IP WAN

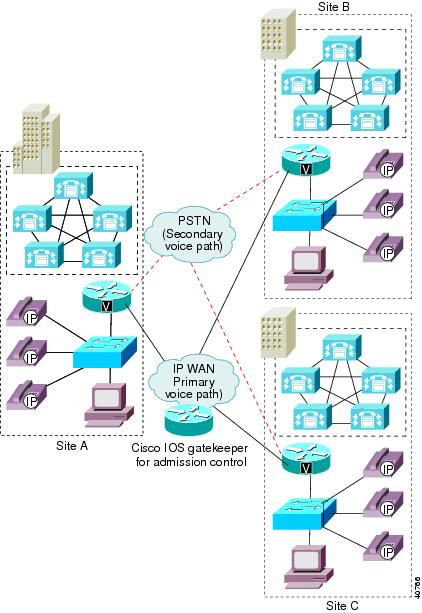

図 1-4は、分散型コール処理を行う複数サイトのモデルを示しています。

図 1-4 分散型コール処理を行う複数サイトのモデル

分散型コール処理を行う複数サイト IP WAN には、設計に関して次の特性があります。

• 場所ごとに Cisco CallManager、あるいは Cisco CallManager クラスタ（サイト当たり最高 10,000 ユーザ）を使用

• Cisco CallManager クラスタを単一キャンパスに制限し、WAN の拡大なし

• サイト間のプライマリ音声パスとして IP WAN を使用し、セカンダリ音声パスとして PSTN を使用

• IP WAN が利用できない場合は PSTN を透過的に使用

• Cisco IOS ゲートキーパーを E.164 アドレス 解決に使用

• Cisco IOS ゲートキーパーを IP WAN に対するアドミッション制御に使用

• ハブアンドスポークのトポロジを使用して、IP WAN 全体で最高 100 サイトを相互に接続

• 圧縮音声コールを IP WAN 全体でサポート

• 単一 WAN コーデックをサポート

• 各サイトでの電話会議、および WAN のトランスコード化に DSP リソースを使用

• 各サイトで音声メッセージ、および統合されたメッセージ処理のコンポーネントを使用

• 音声とデータのトラフィックに必要な最小の帯域幅は 56 Kbps。音声、対話型映像、およびデータには、最低 768 Kbps が必要。それぞれのケースでは、音声、映像およびデータに割り当てられる帯域幅は、合計キャパシティの 75% を超えないようにする。

• 遠隔サイトは、Skinny Gateway Protocol に基づくゲートウェイと同じように、Cisco IOS を使用可能

中央集中型コール処理を行う複数サイト IP WAN

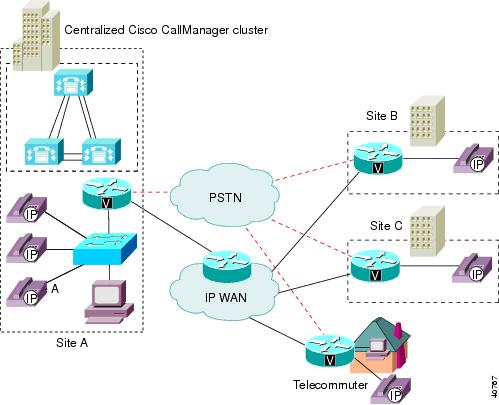

図 1-5は、中央集中型コール処理を行う複数サイトのモデルを示しています。

図 1-5 中央集中型コール処理を行う複数サイトのモデル

中央集中型コール処理を行う複数サイト IP WAN には、設計に関して次の特性があります。

• 中央のサイトは、1 つのアクティブな Cisco CallManager だけをサポート。クラスタが使用するすべての IP 電話が、所定の時刻に同じ Cisco CallManager に登録されている限り、クラスタは第 2、第 3 の Cisco CallManager をもつことができる。このクラスタは、「中央集中型コール処理クラスタ」と呼ばれる。

• それぞれの中央集中型コール処理クラスタは、最高 2,500 ユーザをサポート（遠隔サイトの数に制限なし）。2,500 のユーザをサポートする複数の中央集中型コール処理クラスタを、H.323 を使用して、1 つの中央サイトで相互接続することができる。

• 遠隔サイトの IP 電話は、ローカルの Cisco CallManager を所有しない。

• コール アドミッション制御のメカニズムは、ロケーション別の帯域幅に依存。 「コール アドミッション制御」を参照。

• IP WAN 全体での圧縮音声コールをサポート。

• IP WAN が音声トラフィックに完全に登録されている場合、PSTN が手操作で利用可能（PSTN のアクセス コードは、話中信号後にダイヤルすること）。

• IP WAN が停止した場合、IP 電話サービスを WAN 全体で使用するには、ダイヤル バックアップが必要。

• 音声メール、統合されたメッセージ、および DSP リソースのコンポーネントは、中央サイトだけで使用可能。

• 音声とデータのトラフィックに必要な最小の帯域幅は 56 Kbps。音声、対話型映像、およびデータには、最低 768 Kbps が必要。それぞれのケースでは、音声、映像およびデータに割り当てられる帯域幅は、合計キャパシティの 75% を超えないようにする。

• 遠隔サイトは、Skinny Station Protocol に基づくゲートウェイと同じように Cisco IOS を使用可能。

• 音声メールを使用する場合、各サイトに固有の内部ダイヤル プランの番号範囲を割り当てる必要がある。音声メールが必要な場合、遠隔サイト間で内部ダイヤル プランを重複させることはできない（たとえば、2 つのサイトで 1XXX を共有することはできない）。
