章のタイトル： Cisco リモート PHY ビデオの設定
Cisco リモート PHY ビデオの設定
機能情報の確認
ご使用のソフトウェア リリースでは、このモジュールで説明されるすべての機能がサポートされているとは限りません。最新の機能情報と注意事項については、ご使用のプラットフォームとソフトウェア リリースに対応したリリース ノートを参照してください。このモジュールに記載されている機能の詳細を検索し、各機能がサポートされているリリースのリストを確認する場合は、このマニュアルの最後にある機能情報の表を参照してください。
プラットフォームのサポートおよびシスコ ソフトウェア イメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator には、http://tools.cisco.com/ITDIT/CFN/ からアクセスできます。http://www.cisco.com/ のアカウントは必要ありません。
- Cisco リモート PHY デバイスのハードウェア互換性マトリックス
- R-PHY ビデオの設定に関する情報
- R-PHY ビデオの設定方法
- 例：R-PHY ビデオの設定
- Remote PHY ビデオの機能情報
Cisco リモート PHY デバイスのハードウェア互換性マトリックス
 （注） | Cisco リモート PHY デバイスのあるリリースで導入されたハードウェア コンポーネントは、特に明記しない限り、それ以降のすべてのリリースでもサポートされます。 |
|
Cisco HFC プラットフォーム |
リモート PHY デバイス |
|---|---|
|
Cisco GS7000 ノード |
Cisco RPD IOS 1.1 以降のリリース シスコ リモート PHY デバイス 1x2
|
R-PHY ビデオの設定に関する情報
コントローラ プロファイルでは、このプロファイルに属する RF チャネルと、その RF パラメータを指定します。プロファイルは、ユニキャストまたはマルチキャストのいずれかです。
マルチキャスト プロファイルはダウンストリームの共有に使用されます。複数のリモート PHY デバイス（RPD）を、同じダウンストリーム コントローラを受信するように設定できます。トラフィックは、ダウンストリーム コントローラを受信するよう設定されたすべての RPD にマルチキャストされます。アプリケーションには、ビデオ オン デマンド（VOD）、スイッチド デジタル ビデオ（SDV）、ブロードキャスト ビデオが含まれます。
RPD 設定には、1 つの主コア インターフェイスと、最大 4 つの補助コア インターフェイスがあります。主コアでは、RPD が接続する DPIC インターフェイスを指定します。補助コアでは、ダウンストリーム共有に使用できる外部 DPIC インターフェイスを指定します。補助コアは現在、ナローキャスト ビデオ、ブロードキャスト ビデオ、およびアウトオブバンド データ シグナリング パス（OOB）のみに使用されます。
ライン カード冗長性
リモート PHY（R-PHY）設定では、RPD はアクティブ ラインカードとスタンバイ ラインカードの両方に接続し、アクティブ ラインカードへのアクティブな接続機能と、スタンバイ状態にあるラインカードへのスタンバイ接続機能を備えています。RPD 側から、アクティブ コアとスタンバイ コアに個別に接続します。
各 RPD には 1 つのメイン コアがあります。複数の補助コアがある場合もあります。LCHA は複数コアをサポートする必要があります。これらのコアは同じラインカード上にある場合と、異なるラインカード上にある場合があります。スタンバイ ラインカードのポートは、アクティブ ラインカード上にあるすべての同じポートを保護できます。

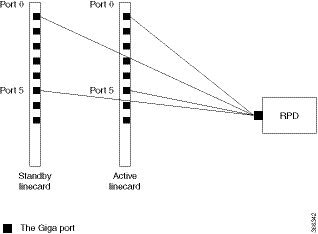

上記の図では、RPD には同じアクティブ ラインカードに接続された複数のコアがあります。LCHA をサポートするには、RPD をスタンバイ ラインカードの同じポートに接続する必要があります。このように、RPD にはアクティブ コアを保護するための複数のスタンバイ コアがあります。スタンバイ コアには、アクティブ コアと同じリソースがあります。
複数コアが異なるアクティブ ラインカードに接続する場合、ラインカードの異なるポートに接続すると、異なるスタンバイ コアになります。アクティブ コアが異なるラインカード上の同じポートに接続すると、それらは 1 つのスタンバイ コアを共有します。

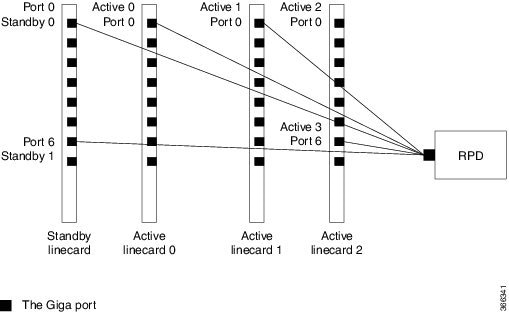

上記の図では、RPD に 2 つのスタンバイ コアがあります。1 つのスタンバイ コアはスタンバイ ラインカードのポート 6 に接続し、アクティブ ラインカード 2 のポート 6 に接続するアクティブ コアを保護できます。もう一方のスタンバイ コアはスタンバイ ラインカードのポート 0 に接続し、ラインカード 0 およびラインカード 1 のポート 0 に接続するアクティブ コアを保護できます。したがって、スタンバイ コア 0 には、アクティブ コア 0 とアクティブ コア 1 の両方のリソースが含まれています。
アクティブ ラインカード 0 がスタンバイ ラインカードにフェールオーバーすると、スタンバイ コア 1 は削除され、スタンバイ コア 0 がアクティブ コア 0 のリソースをアクティブにします。ラインカード 2 がスタンバイ ラインカードにフェールオーバーすると、スタンバイ コア 0 は削除され、スタンバイ コア 1 がアクティブ コア 3 でアクティブになります。
ラインカード冗長性の詳細については、「ライン カード冗長性」を参照してください。
スーパーバイザ冗長性
iCMTS 設定の SUP 高可用性リカバリ プロセスと比較し、リモート PHY SUP 高可用性リカバリ プロセスでは、RPD ステータスが次の例に示すように変化します。
show cable rpd 0004.9f00.0625 lcha-cores MAC Address IP Address I/F State Role HA Name 0004.9f00.0625 120.105.6.10 Te0/1/1 recovering Pri Act node1 0004.9f00.0625 120.105.6.10 Te9/1/1 recovering NA Sby node1 show cable rpd 0004.9f00.0625 lcha-cores MAC Address IP Address I/F State Role HA Name 0004.9f00.0625 120.105.6.10 Te0/1/1 init(l2tp) Pri Act node1 0004.9f00.0625 120.105.6.10 Te9/1/1 init(l2tp) NA Sby node1 show cable rpd 0004.9f00.0625 lcha-cores MAC Address IP Address I/F State Role HA Name 0004.9f00.0625 120.105.6.10 Te0/1/1 online Pri Act node1 0004.9f00.0625 120.105.6.10 Te9/1/1 online NA Sby node1
RPD ステータスは、回復からオンラインに変わり、これは SUP 冗長性がリモート PHY 設定で機能していることを示します。
SUP の冗長性の詳細については、「スーパーバイザ冗長性」を参照してください。
R-PHY ビデオの設定方法
ここでは、Cisco cBR-8 上での R-PHY ビデオの設定方法について説明します。
ダウンストリーム コントローラ プロファイルの設定
ダウンストリーム コントローラ プロファイルを設定するには、次の例を使用します。
Router# configure terminal Router(config)# cable depi multicast pool 20 Router(config-multicast-pool)# ip address 225.28.0.0 255.255.0.0 Router(config-multicast-pool)# exit Router(config)# cable downstream controller-profile 1 Router(config-controller-profile)# multicast-pool 20 Router(config-controller-profile)# rf-chan 0 15 Router(config-prof-rf-chan)# type docsis Router(config-prof-rf-chan)# frequency 111000000 Router(config-prof-rf-chan)# rf-output normal Router(config-prof-rf-chan)# qam-profile 1 Router(config-prof-rf-chan)# docsis-channel-id 1 Router(config-prof-rf-chan)# exit Router(config-controller-profile)# rf-chan 16 19 Router(config-prof-rf-chan)# type video sync Router(config-prof-rf-chan)# frequency 699000000 Router(config-prof-rf-chan)# rf-output normal Router(config-prof-rf-chan)# qam-profile 1 Router(config-prof-rf-chan)# exit Router(config-controller-profile)# exit Router(config)# cable downstream controller-profile 2 Router(config-controller-profile)# multicast-pool 1 Router(config-controller-profile)# rf-chan 20 47 Router(config-prof-rf-chan)# type video sync Router(config-prof-rf-chan)# frequency 231000000 Router(config-prof-rf-chan)# rf-output normal Router(config-prof-rf-chan)# qam-profile 4
上の例では、2 つのプロファイルが設定されますが、プロファイル 1 は混在プロファイルで、プロファイル 2 はビデオのみのプロファイルです。
RPD の設定
コントローラ プロファイルを含むように RPD を設定するには、次の例に従います。
Router# configure terminal Router(config)# cable rpd RPD01 Router(config-rpd)# identifier 0004.9f31.0455 Router(config-rpd)# core-interface Te3/1/0 Router(config-rpd-core)# principal Router(config-rpd-core)# rpd-ds 0 downstream-cable 3/0/0 profile 1 Router(config-rpd-core)# rpd-ds 0 downstream-cable 3/0/1 profile 2 Router(config-rpd-core)# rpd-us 0 upstream-cable 3/0/0 profile 1 Router(config-rpd-core)# exit Router(config-rpd)# core-interface te6/1/0 Router(config-rpd-core)# rpd-ds 0 downstream-cable 6/0/0 profile 2 Router(config-rpd-core)# exit Router(config-rpd)# r-dti 1 Router(config-rpd)# rpd-event profile 0
ダウンストリーム コントローラ プロファイルの設定
ダウンストリーム共有は、マルチキャスト（MC）トラフィックに使用されます。ダウンストリーム共有を設定するには、次の例に従います。
Router# configure terminal Router(config)# cable rpd RPD01 Router(config-rpd)# core-interface Te3/1/0 Router(config-rpd-core)# principal Router(config-rpd-core)# rpd-ds 0 downstream-cable 3/0/1 profile 2 Router(config-rpd-core)# exit Router(config-rpd)# exit Router(config)# cable rpd RPD02 Router(config-rpd)# core-interface te3/1/0 Router(config-rpd-core)# principal Router(config-rpd-core)# rpd-ds 0 downstream-cable 3/0/1 profile 2 Router(config-rpd-core)# exit Router(config-rpd)# exit Router(config)# cable rpd RPD03 Router(config-rpd)# core-interface te6/1/0 Router(config-rpd-core)# principal Router(config-rpd-core)# rpd-ds 0 downstream-cable 6/0/1 profile 3 Router(config-rpd-core)# exit Router(config-rpd)# core-interface te3/1/0 Router(config-rpd-core)# rpd-ds 0 downstream-cable 3/0/1 profile 2
（注） | 同じマルチキャスト グループ内のすべての RPD は、同じコントローラとプロファイルの関連付けを含んでいます。 |
ビデオの設定
ビデオを設定するには、『Cisco Converged Broadband Routers Video Configuration Guide for Cisco IOS XE Everest 16.5.1』を参照してください。
例：R-PHY ビデオの設定
次の例は、Remote-PHY ビデオを設定する方法を示しています。
Router# configure terminal Router(config)# cable downstream qam-profile 7 Router(config-qam-prof)# annex B modulation 256 Router(config-qam-prof)# interleaver-depth I32-J4 Router(config-qam-prof)# symbol-rate 5361 Router(config-qam-prof)# spectrum-inversion off Router(config-qam-prof)# description default-annex-b-256-qam Router(config-qam-prof)# exit Router(config)# cable depi multicast pool 20 Router(config-multicast-pool)# ip address 225.28.0.0 255.255.0.0 Router(config-multicast-pool)# exit Router(config)# cable downstream controller-profile 1 Router(config-controller-profile)# multicast-pool 20 Router(config-controller-profile)# rf-channel 0 15 Router(config-prof-rf-chan)# type docsis Router(config-prof-rf-chan)# frequency 111000000 Router(config-prof-rf-chan)# rf-output NORMAL Router(config-prof-rf-chan)# qam-profile 7 Router(config-prof-rf-chan)# docsis-channel-id 1 Router(config-prof-rf-chan)# exit Router(config-controller-profile)# exit Router(config)# cable downstream controller-profile 2 Router(config-controller-profile)# multicast-pool 20 Router(config-controller-profile)# rf-channel 20 47 Router(config-prof-rf-chan)# type video sync Router(config-prof-rf-chan)# frequency 231000000 Router(config-prof-rf-chan)# rf-output NORMAL Router(config-prof-rf-chan)# qam-profile 7 Router(config-prof-rf-chan)# exit Router(config-controller-profile)# exit Router(config)# cable rpd RPD01 Router(config-rpd)# identifier 0004.9f31.0979 Router(config-rpd)# core-interface te6/1/0 Router(config-rpd-core)# principal Router(config-rpd-core)# rpd-ds 0 downstream-cable 6/0/0 profile 1 Router(config-rpd-core)# rpd-ds 0 downstream-cable 6/0/1 profile 2 Router(config-rpd-core)# rpd-us 0 upstream-cable 6/0/0 profile 1 Router(config-rpd-core)# exit Router(config-rpd)# r-dti 6 Router(config-rpd)# rpd-event profile 0 Router(config-rpd)# exit Router(config)# cable rpd RPD2 Router(config-rpd)# identifier 0004.9f31.1437 Router(config-rpd)# core-interface Te3/1/0 Router(config-rpd-core)# principal Router(config-rpd-core)# rpd-ds 0 downstream-cable 3/0/0 profile 1 Router(config-rpd-core)# rpd-us 0 upstream-cable 3/0/0 profile 1 Router(config-rpd-core)# exit Router(config-rpd)# core-interface Te6/1/0 Router(config-rpd-core)# rpd-ds 0 downstream-cable 6/0/1 profile 2 Router(config-rpd-core)# exit Router(config-rpd)# r-dti 3 Router(config-rpd)# rpd-event profile 0 Router(config-rpd)# exit Router(config)# cable video Router(config-video)# service-distribution-group RPD_SDG Router(config-video-sdg)# rpd downstream-cable 6/0/1 Router(config-video-sdg)# exit Router(config-video)# virtual-carrier-group RPC_VCG Router(config-video-vcg)# rf-channel 20-47 tsid 20-47 output-port-number 20-47 Router(config-video-vcg)# exit Router(config-video)# bind-vcg Router(config-video-bd)# vcg RPC_VCG sdg RPD_SDG Router(config-video-bd)# exit Router(config-video)# logical-edge-device RPD_LED Router(config-video-led)# protocol table-based Router(config-video-led-protocol)# virtual-edge-input-ip 174.102.1.1 input-port-number 1 Router(config-video-led-protocol)# vcg RPD_VCG Router(config-video-led-protocol)# active Router(config-video-led-protocol)# table-based Router(config-video-tb)# vcg RPD_VCG Router(config-video-tb-vcg)# rf-channel 20-47 Router(config-video-tb-vcg-sess)# session tbsession-1 input-port 1 start-udp-port 49152 num-sessions-per-qam 20 processing-type remap start-program 1 bit-rate 1800000
Remote PHY ビデオの機能情報
次の表に、このモジュールで説明した機能に関するリリース情報を示します。この表は、ソフトウェア リリース トレインで各機能のサポートが導入されたときのソフトウェア リリースのみを示しています。その機能は、特に断りがない限り、それ以降の一連のソフトウェア リリースでもサポートされます。
プラットフォームのサポートおよびシスコ ソフトウェア イメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator にアクセスするには、www.cisco.com/go/cfn に移動します。Cisco.com のアカウントは必要ありません。|
機能名 |
リリース |
機能情報 |
|---|---|---|
|
RPHY ビデオ PME VOD |
Cisco RPD IOS 1.1 |
この機能が Cisco Remote PHY デバイスに追加されました。 |
|
RPHY ビデオ事前暗号化 MPTS パススルー サポート |
Cisco RPD IOS 1.1 |
この機能が Cisco Remote PHY デバイスに追加されました。 |
