章のタイトル： Broadband Access Center for Cable 管理者のユーザ インターフェイスの使 用方法
Broadband Access Center for Cable 管理者のユーザ インターフェイスの使用方法
この章では、Broadband Access Center for Cable（BACC）管理者のユーザ インターフェイスを使用して実行する管理作業について説明します。管理作業には主に、次のような BACC コンポーネントのアクションの監視があります。
•
「ユーザ管理」
• 「デバイス管理」
• 「ノード管理」
• 「サーバの表示」
（注） この章で説明した手順は、チュートリアルの形式で示されています。可能な限り、各手順の結果を表す例を示すようにしてあります。

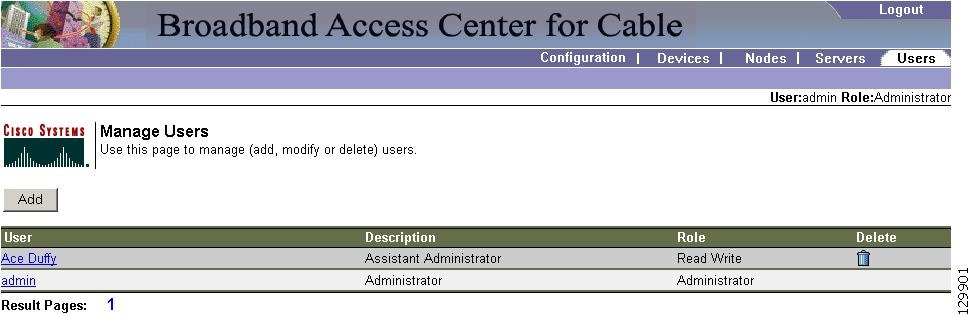

ユーザ管理
ユーザの管理には、BACC を管理するユーザの追加、修正、削除があります。この項では、BACC ユーザ管理の次の手順について説明します。
• 新規ユーザの追加
• ユーザの修正
• ユーザの削除
（注） ユーザを追加または削除できるのは、管理者としてログインしている場合のみです。ユーザ タイプの詳細については、「Users」を参照してください。
新規ユーザの追加
新規ユーザの追加は、ユーザ名を入力し、パスワードを作成する単純な手順です。ただし、新規ユーザを作成するときは、ユーザを読み取り/書き込みユーザと読み取り専用ユーザのどちらのタイプにするかを決定する必要があります。BACC には、1 つの管理者ユーザがあらかじめ作成されています。管理者を新規ユーザとして作成することはできません。
ステップ 1 Main Menu またはプライマリ ナビゲーション バーから Users をクリックします。Manage Users ページが表示されます（図9-1 を参照してください）。
ステップ 2 Add をクリックして Add User ページを表示します。
ステップ 3 新規ユーザのユーザ名とパスワードを入力します。
ステップ 4 新規ユーザのパスワードを確認のためにもう一度入力し、新規ユーザのロールを読み取り専用または読み取り/書き込みのどちらにするかを選択します。各ユーザ タイプの詳細については、「Users」を参照してください。
ヒント 説明フィールドを使用して、ユーザの仕事または役職がわかるようにしたり、新規ユーザを区別したりします。
ステップ 6 入力後、Submit をクリックします。新規ユーザが追加された状態で Manage Users ページが表示されます。
（注） 新規ユーザのパスワードは、記録して安全な場所に保管する必要があります。これは、パスワードの紛失または盗用、および不正な侵入を防ぐために役立ちます。
ユーザの修正
どのユーザ タイプでも自分のパスワードとユーザ説明は修正できますが、他のユーザの情報を修正できるのは管理者のみです。管理者は、パスワード、ユーザ タイプ、および説明を修正できます。
（注） 作成された管理者以外のユーザは、admin ユーザの修正または削除に使用できません。
ステップ 1 Main Menu またはプライマリ ナビゲーション バーから Users をクリックします。Manage User ページが表示されます。
ステップ 2 目的のユーザ名をクリックして対象ユーザの Modify User ページを表示します。
ステップ 3 パスワード、ユーザ タイプ（管理者としてログインしている場合）、およびユーザ説明に対して必要な変更を行います。
ステップ 4 Submit をクリックします。ユーザ情報が適切に修正された状態で Manage Users ページが表示されます。
ユーザの削除
Manage Users ページに表示される管理者以外のユーザは、管理者のみが削除できます。ユーザを削除するには、次の手順に従います。
ステップ 1 Main Menu またはプライマリ ナビゲーション バーから Users をクリックします。Manage User ページが表示されます。
（注） デフォルト ユーザである admin は削除できません。
ステップ 2 削除するユーザに対応する Delete アイコンをクリックします。Delete User ダイアログボックスが表示されます。
ステップ 3 OK をクリックして、選択したユーザを削除します。削除したユーザが含まれていない状態で Manage Users ページが表示されます。
デバイス管理
各種のデバイスをプロビジョニングおよび管理するには、Devices メニューを使用します。次の操作を実行できます。
• 指定した基準を共有している、特定のデバイスまたはデバイス グループを検索する。「デバイスの検索」を参照してください。
• RDU データベースを対象として、デバイスを追加、修正、または削除する。次の項を参照してください。
• デバイス構成を再生成する。「デバイス構成の再生成」を参照してください。
• 任意のデバイスを、特定のノードを対象として関連付けまたは関連付け解除する。「デバイスの関連付けと関連付け解除」を参照してください。
• 選択した任意のデバイスをリセットまたはリブートする。「デバイスのリセット」を参照してください。
• デバイスをリブートしないまま、デバイス構成をデフォルト状態に戻す。「デバイスの登録解除」を参照してください。

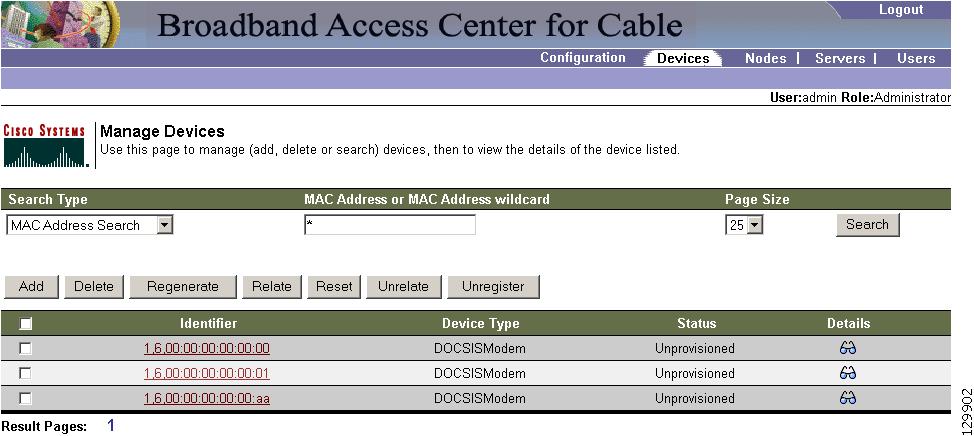

Manage Devices ページ
Manage Devices ページは、Main Menu またはプライマリ メニュー バーの Devices をクリックすると表示されます。このページ（図9-2）には、すべてのデバイス管理機能の実行に必要なフィールドとコントロールが含まれています。
Manage Devices ページでは、互いに関連する 2 つの独立領域を利用して、検索結果を生成します。この結果を使用して、多くのデバイス管理機能を実行できます。領域は、実行する検索を定義する Search Type ドロップダウン リストと、その検索タイプの内容を指定する検索値フィールドです。次の検索を実行できます。
実行可能な検索の中には、ワイルドカード文字（*）を使用して検索機能を拡張できるものがあります。たとえば FQDN の場合、ワイルドカード文字を使用して検索するときは、次の形式を使用します。
（注） 大量のデバイスをサポートするシステムで、最後のワイルドカード検索（*）を使用することはお勧めしません。数千もの検索結果が返されて、大量のシステム リソースを消費してパフォーマンスに悪影響を与えるおそれがあります。
また、Page Size ドロップダウン リストを使用すると、1 ページあたりの検索結果表示件数を制限できます。結果表示件数は、25、50、または 75 から選択できます。返される検索結果の件数が選択した件数を超えている場合は、管理者のユーザ インターフェイスの左下に画面プロンプトが表示され、結果ページ間を移動することができます。
デバイス管理コントロール
ここで説明するボタンは、検索機能フィールドのすぐ下に配置されており、通常は検索機能と連携して使用します。たとえば、特定のデバイス グループに属するデバイスを検索して、何らかの管理機能を実行することができます。次のボタンを使用できますが、使用する検索タイプによっては、それぞれの管理機能を利用できない場合があります。
Add 機能を使用して、新しいデバイスを RDU データベースに追加できます。適切な手順については、「デバイスの追加」を参照してください。
Delete ボタンを使用して、選択したデバイスを RDU データベースから削除できます。適切な手順については、「デバイスの削除」を参照してください。
Regenerate 機能を使用して、古い構成をアップデートします。デバイス構成は、サービス クラス パラメータまたは DHCP 基準パラメータを変更すると古くなることがあります。サービス クラス プロパティまたは DHCP プロパティを変更するか、新しい基準を指定すると、デバイス構成はそのたびに自動的に再生成されます。また、外部ファイルを置換したときにも再生成が発生します。ただし、自動的に再生成できない構成があります。これらは、generationConfiguration() メソッドまたは管理者のユーザ インターフェイスを使用して手動で再生成する必要があります。
Relate 機能を使用して、デバイスを（MAC アドレスを使用して）特定のノードと関連付けることができます。
Reset ボタンは、選択したデバイスを自動的にリブートします。
この機能は、選択したデバイスと、そのデバイスが現在関連付けられているノードとの関連付けを解除します。
Unregister 機能を使用して、ネットワークでブートした直後のデフォルトにデバイスをリセットできます。
検索基準と一致するすべてのデバイスを示します。表示される各 ID には、そのデバイスを修正できる別ページへのリンクが設定されます。
利用可能なデバイス タイプを示すドロップダウン リストが表示されます。画面に表示される選択肢には次のものがあります。
デバイスがプロビジョニングされたかどうかを示します。プロビジョニングされたデバイスとは、アプリケーション プログラミング インターフェイス（API）または管理ユーザ インターフェイスを使用して登録され、ネットワーク上でブートされたデバイスです。
選択したデバイスに関する利用可能なすべての詳細情報が表示されます。詳細については、「デバイスの詳細の表示」を参照してください。
デバイスの検索
BACC を使用して、さまざまな方法でデバイス情報を検索できます。生成された各検索結果には、View Details 機能が付属します。表示される詳細は、使用した検索方式にかかわらず同一です。
デバイス タイプを検索するには、Manage Devices ページから Search Type ボタンをクリックして、ドロップダウン リストを表示します。後続の検索ページには、選択した検索タイプに固有の画面コンポーネントが含まれます。
検索結果の数が選択したページ サイズよりも大きい場合は、ページ コントロールがページの左下に表示されます。これらのコントロールを使用して、1 ページずつ前後にスクロールしたり、特定のページを選択できます。詳細については、「前後へのスクロール」を参照してください。
（注） 任意のクエリーから返される結果の最大数は 1000 で、1 ページに表示される結果の最大数は 75 です。デフォルトの最大数を変更するには、<BACC_HOME>/rdu/conf/adminui.properties ファイルの
/adminui/maxReturned プロパティを修正し、bprAgent restart jrun コマンド（/etc/init.d/ ディレクトリにあります）を実行して、BACC JRun コンポーネントを再起動します。
検索タイプ
• 登録されているサービス クラス検索：デバイスにプロビジョニングされているサービス クラスを使用して検索します。
• 選択されているサービス クラス検索：RDU によって選択されたサービス クラスを使用して、登録されているサービス クラスを何らかの理由で保持できないデバイスを検索します。
• 関連付けられているサービス クラス検索：登録されているサービス クラスと選択されているサービス クラスの両方を使用して検索します。
• 登録されている DHCP 基準検索：特定の DHCP 基準に属しているデバイスを検索します。
• 選択されている DHCP 基準検索：RDU によって選択された DHCP 基準を使用して、登録されている DHCP 基準を何らかの理由で保持できないデバイスを検索します。
• 関連付けられている DHCP 基準検索：登録されている DHCP 基準と選択されている DHCP 基準の両方を使用して検索します。
（注） 通常の状況では、関連付けられているサービス クラスと選択されているサービス クラス、関連付けられている DHCP 基準と選択されている DHCP 基準は同一になる必要があります。同一でない場合は、原因を調査して、選択されているサービス クラスまたは DHCP 基準を修正し、関連付けられているサービス クラスまたは DHCP 基準に一致させる必要があります。
• Fully Qualified Domain Name（FQDN; 完全修飾ドメイン名）検索：Fully Qualified Domain Name（FQDN）検索は、特にデバイス MAC アドレスが不明で、DNS サーバで割り当てられた FQDN で識別されるデバイスを検索する場合に便利です。
たとえば、 www.cisco.com は完全修飾ドメイン名です。ここでは、 www がホスト、 cisco が第 2 レベル ドメイン、 .com が第 1 レベル ドメインを示しています。
• IP アドレス検索：IP アドレス検索では、現在、特定の IP アドレスが DHCP リースされているネットワーク上のすべてのデバイスが返されます。
• MAC アドレス検索：MAC アドレス検索機能は、特定のモデムの正確な MAC アドレスがわかっている場合、または特定のベンダープレフィックスを持つすべてのデバイスで明確に装置ベンダーが識別される場合に、最も適した方式です。そのため、MAC アドレス検索を実行すると、MAC アドレスによってデバイスのメーカーとタイプを識別できます。この検索基準の効果的な使用方法については、「MAC アドレスによるデバイスのトラブルシューティング」を参照してください。
（注） ベンダープレフィックスは、MAC アドレスの先頭 3 オクテットです。たとえば、MAC アドレスが 1,6,aa:bb:cc:dd:ee:ff の場合、ベンダープレフィックスは「aa:bb:cc」です。
• ノード検索：ノード検索機能は、作成済みのノードおよびノード タイプを検索するために使用します。
• オーナー ID 検索：オーナー ID でデバイスを識別でき、サービス登録者のアカウント番号、またはそのデバイスを一意に示すすべてのものを識別できます。ワイルドカード検索は、この検索機能ではサポートされていません。

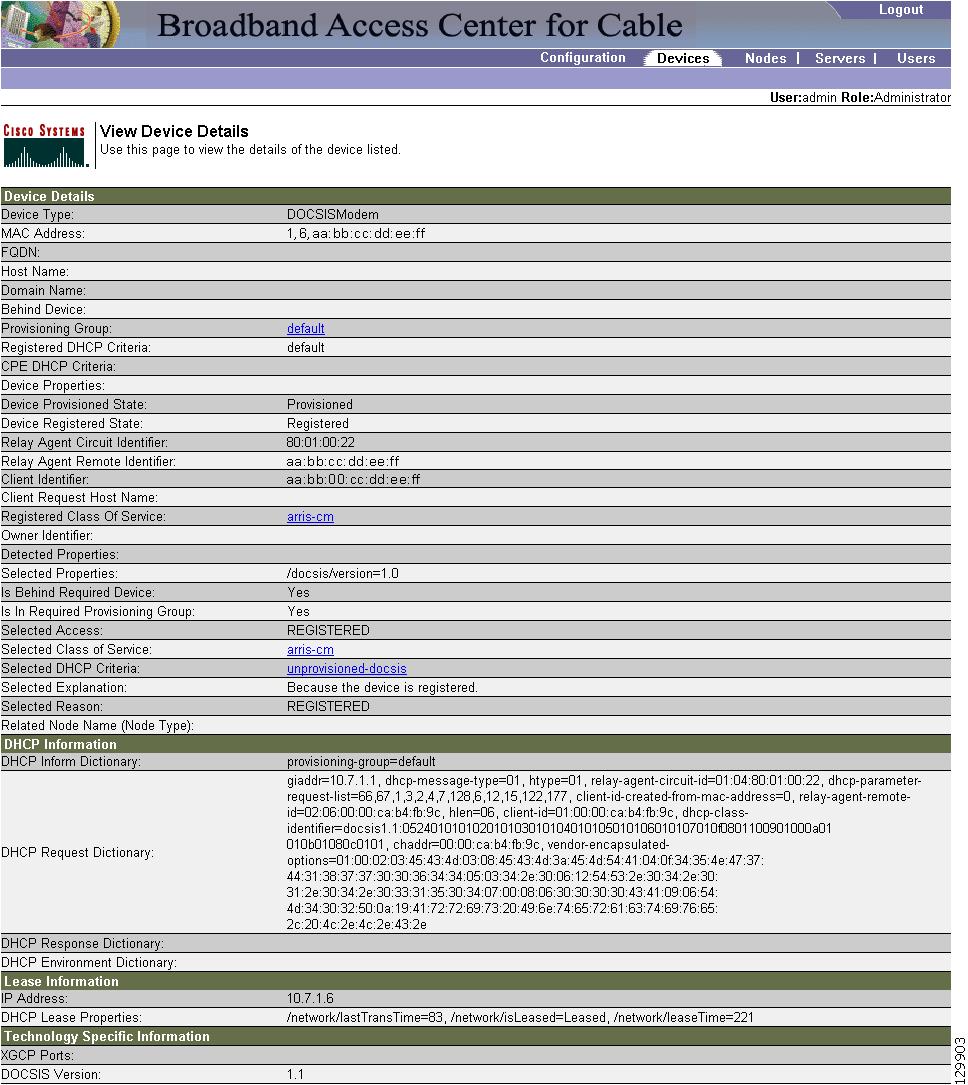

デバイスの詳細の表示
検索結果で示された任意のデバイスの詳細を表示できます。任意のデバイスの詳細を表示するには、表示するデバイスの Details アイコンをクリックして View Device Details ページを表示します。図9-3 に、View Device Details ページの例を示します。
View Device Details ページに表示される情報は、選択したデバイスのタイプによって異なります。ただし、ほとんどのデバイスで表示される標準的な詳細情報は、図9-3 に示されています。
|
|
|
|
|---|---|---|
使用する DHCP 基準を示します。これはアクティブ リンクで、クリックすると、対応する Modify DHCP Criteria ページが表示されます。 |
||
デバイスがプロビジョニングされたかどうかを示します。デバイスは、登録されてネットワーク上でブートされた場合にのみプロビジョニングされます。 |
||
デバイスのリレー エージェント リモート ID を示します。DHCP オプション 82、サブ オプション 2 と等価です。 |
||
デバイス構成が生成されたときに、検出されたデバイス タイプについて RDU サービス レベル選択拡張が返したプロパティを示します。 |
||
必要なリレー エージェント デバイスを |
||
必要なプロビジョニング グループを |
||
サービス レベル選択拡張によってデバイスに付与されているアクセスを示します。 • • • • |
||
サービス レベル選択拡張が、デバイスに付与したアクセスを選択した理由の説明です。 たとえば、デバイスは、必要なプロビジョニング グループでブートしなかったためにデフォルト アクセスを付与されていることがあります。 |
||
サービス レベル選択拡張が、デバイスに付与したアクセスを選択した理由について、列挙型コードで示します。表示される値は、次のいずれかです。 • これらのほとんどは、登録済みアクセスまたは無差別モード アクセスを付与する要件に違反しているために、デフォルト アクセスが付与されていることを示します。 |
||
このデバイスが関連付けられているノード タイプを示します。詳細については、「ノード管理」を参照してください。 |
||
構成の生成を要求するときに、Network Registrar 拡張が RDU に送信した追加情報を示します。これは BACC の内部でのみ使用します。 |
||
構成の生成を要求するときに、Network Registrar 拡張が RDU に送信した DHCPDISCOVER または DHCPREQUEST パケット詳細を示します。 |
||
|
（注） テクノロジー固有情報は、使用ライセンスを取得しているテクノロジーに関係があるデータのみを示します。 |
||
デバイスの管理
この章のこれまでの項で説明したとおり、Devices メニューを使用すると、RDU データベース内にデバイスを作成したり、デバイスの保守方法を管理したりできます。デバイスの管理には、デバイスの追加、削除、修正に加えて、構成の再生成、選択したデバイスの関連付けと登録解除が含まれます。
この項では、新しいデバイスまたは既存のデバイスに対して、各種のデバイス管理機能を実行する方法について説明します。いくつかの情報フィールドは、すべてのデバイス管理ページで常に表示されます。このようなフィールドには、次のものがあります。
• Devices Type： デバイスを追加するときに、BACC に作成できる利用可能なデバイス タイプを示すドロップダウン リストです。画面に表示される選択肢には次のものがあります。
デバイスを修正するときに、デバイス タイプを編集または変更することはできません。
• MAC Address： 追加するデバイスの MAC アドレスです。
追加するデバイスの MAC アドレスをこのフィールドに入力します。入力するときは、カンマとコロンが正しい位置に入力されていることを確認してください。次に例を示します。
• Host Name： デバイスのホストを示します。たとえば、FQDN が node.cisco.com の場合は、node がホスト名です。
• Domain Name： ホストが存在するドメインを示します。たとえば、FQDN が node.cisco.com の場合は、cisco.com がドメイン名です。
• Owner Identifier： ホスト名以外を使用してデバイスを示します。ユーザ ID またはアカウント番号を入力するか、あるいは空白のままにします。
• Class of Service： プロビジョニングするデバイスのサービス クラスを指定します。
• DHCP Criteria： プロビジョニングするデバイスの DHCP 基準を指定します。
表示したページによっては、追加の情報が表示される場合があります。この追加情報が存在する場合は、以降の手順で示しています。
デバイスの追加
ステップ 1 Manage Devices ページから Add をクリックします。Add Device ページが表示されます。
ステップ 2 デバイス タイプとサービス クラスを選択し、このページのその他のフィールドに入力します。この項のここまでで説明したフィールドに加えて、既存のプロパティ名と値のペアに新しい値を追加することもできます。
• Property Name：カスタムまたは組み込みデバイス プロパティの名前を示します。
• Property Value：プロパティの値を示します。
ステップ 3 Submit をクリックしてデバイスを追加するか、 Reset をクリックしてすべてのフィールドをクリアします。
（注） 無差別モード コンピュータで使用するために DOCSIS モデムの CPE DHCP 基準を指定するには、プロパティ（/provisioning/cpeDhcpCriteria）を指定する必要があります。値は、有効な DHCP 基準にする必要があります。
デバイスの修正
ステップ 1 Manage Devices ページから、目的のデバイスに対応する Identifier リンクをクリックします。Modify Device ページが表示されます。
ステップ 2 適切なドロップダウン リストから目的のパラメータを選択するか、適切なフィールドにデータを入力します。 Add をクリックして既存の任意のプロパティ名と値のペアを修正するか、 Delete をクリックして任意のペアを削除します。
ステップ 3 Submit をクリックしてこのデバイスに対する変更を保存するか、 Reset をクリックしてすべてのフィールドをクリアします。
デバイスの削除
デバイスの削除は単純な手順ですが、慎重に使用する必要があります。削除を取り消すには、以前バックアップしたデータベースを復元するか、そのデバイスを再度追加する必要があります。
（注） バックアップしたデータベースの復元が必要になった場合は、「データベースの復元」を参照してください。
ステップ 1 Devices ページで、削除するデバイスを検索します。そのためには、いずれかの検索タイプを使用します。
ステップ 2 目的のデバイスの左のチェックボックスをクリックします。
ステップ 3 Delete をクリックします。RDU データベースにストアされているデバイス レコードが削除されます。
デバイス構成の再生成
多くの異なるサービス クラスまたは DHCP 基準パラメータの変更が必要になることがあります。この場合、既存のデバイス構成は古くなり、構成の再生成が必要になります。各構成を手動で再生成する必要性をなくし、エラーの発生を減らすために、BACC には自動的にすべてのデバイス構成を再生成する Configuration Regeneration Service（CRS; 構成再生成サービス）が用意されています。
• 外部ファイルが置換されたとき。これは、ダイナミック DOCSIS テンプレートのファイル、およびサービス クラスに直接関連付けられたファイルに適用されます。
• 新しいデフォルト サービス クラスまたは DHCP 基準が指定されたとき。
自動的に再生成できない構成があります。これらは、generationConfiguration() メソッドまたは管理者のユーザ インターフェイスを使用して手動で再生成する必要があります。手動で構成を再生成する必要があるのは、次の場合です。
• 別の DOCSIS テンプレートに含まれるファイルが変更されたとき。
（注） 構成の再生成方法に関係なく、デバイスをリブートするまで構成はデバイスに伝搬されません。
デバイスの関連付けと関連付け解除
デバイスの関連付けという概念は、サービス クラスや DHCP 基準の概念に似ている部分があります。これは、デバイスが特定のサービス クラスまたは特定の DHCP 基準に関連付けられるためです。大きな違いは、サービス クラスと DHCP 基準は事前定義ノードだと考えられること、定義した任意のグループにデバイスをグループ化する場合は、ノードを使用することです。
この意味では、関連付け機能を使用すると、デバイスを MAC アドレスを使用して特定のノードに関連付けることができ、ノードは特定のノード タイプに関連付けられます。
デバイスを特定のノードに関連付けると、そのデバイスについて膨大な量の情報が記録されます。この情報を使用して、発生した問題をトラブルシューティングすることができます。 表9-2 に、関連付け機能と関連付け解除機能を使用した場合に可能となるワークフローを示します。
|
|
|
|---|---|
rdu.log ファイルをワード プロセッサ アプリケーションで開いて、当該デバイスの MAC アドレスのエントリを見つけます。 |
|
デバイスのリセット
デバイスの登録解除
登録解除機能を使用して、ネットワークでブートした直後のデフォルトにデバイスをリセットできます。
（注） デバイスがネットワーク上でブートされていない場合は、削除されます。
ノード管理
ノードの管理では、ノードとノード タイプの作成、修正、削除を実行できます。BACC においては、ノード タイプはノードのグループと考えることができ、ノード自体がノード タイプを構成します。
ノード タイプの管理

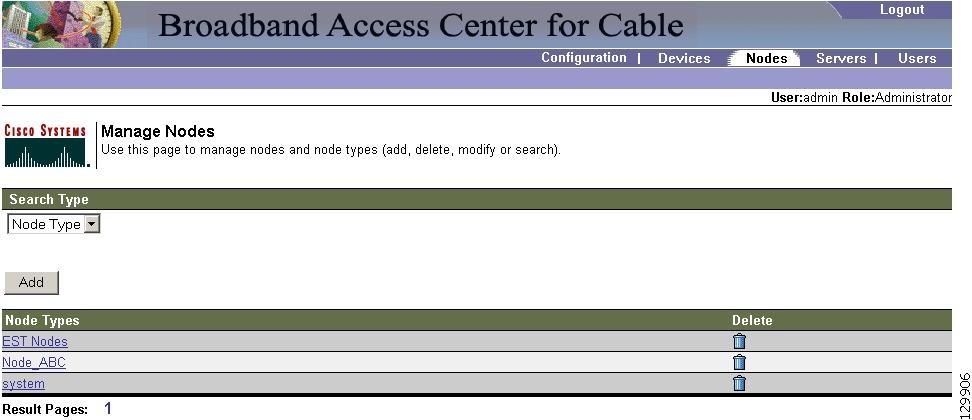

Main Menu またはプライマリ メニュー バーから Nodes を選択して、Manage Nodes ページ（図9-4）にアクセスします。このページを表示すると、デフォルト設定では Node Type が選択されています。
ノード タイプの追加
ステップ 1 Add をクリックして Add Node Type ページを表示します。
ステップ 3 ドロップダウン リストから適切な Property Name を選択し、必要な Property Value を入力します。
ステップ 4 Add をクリックして新しいノード タイプを表示します。必要に応じて、プロパティを引き続きいくつでも追加することができます。
ステップ 5 選択後、 Submit をクリックします。新しいノード タイプが RDU に記録され、新しいノード タイプが追加された状態で Manage Node Types ページが表示されます。
ノード タイプの修正
ノード タイプのプロパティを修正するには、次の手順に従います。
ステップ 1 目的のノード タイプをクリックして Modify Node Type ページを表示します。
ステップ 2 Property Name と Property Value のペアに対して必要な修正を行います。特定のペアを削除する必要がある場合は、目的のペアの隣にある Delete をクリックします。
ステップ 3 Submit をクリックします。Manage Node ページが表示され、修正内容が適切に反映されます。
ノード タイプの削除
ステップ 1 Manage Nodes ページで、目的のノード タイプに対応する Delete アイコンをクリックします。
ステップ 2 Delete Node Type ダイアログボックスで、 OK をクリックして選択したノード タイプを削除します。または、 Cancel をクリックして前のページに戻ります。
削除したノード タイプが消えた状態で Manage Nodes ページが表示されます。
ノードの管理
新規ノードの追加
ステップ 1 Manage Nodes ページのドロップダウン リストから Nodes を選択します。
ステップ 2 Add をクリックして Add Node ページを表示します。
ステップ 3 新規ノードの名前を入力して、このノードに使用する適切な Node Type を選択します。
完了後、 Submit をクリックすると、新規ノードが追加された状態で Manage Nodes ページが表示されます。
ステップ 4 ドロップダウン リストから適切な Property Name を選択し、必要な Property Value を入力します。
ステップ 5 Add をクリックして、該当する Property Name と Property Value のペアの数を増やします。
ステップ 6 選択後、 Submit をクリックします。新しいノードが RDU に記録され、新しいノードが追加された状態で Manage Nodes ページが表示されます。
ノードの修正
ステップ 1 目的のノードをクリックして Modify Nodes ページを表示します。
ステップ 2 Property Name と Property Value のペアに対して必要な修正を行います。特定のペアを削除する必要がある場合は、目的のペアの隣にある Delete をクリックします。
ステップ 3 Submit をクリックします。Manage Node ページが表示され、修正内容が適切に反映されます。
ノードの削除
Manage Nodes ページに表示されるノードを削除するには、削除するノードに対応するチェックボックスをオンにして、 Delete をクリックします。ノードはただちに削除されます。
ノードに対するノード タイプの関連付けと関連付け解除
関連付け機能と関連付け解除機能は、特定のノード タイプとノードの間に関連性を確立するために使用します。この関連性を確立または解除するには、次の手順に従います。
ステップ 1 選択したノードについて、目的に応じて Relate または Unrelate をクリックします。Relate Nodes ページまたは Unrelate Node ページが表示されます。
ステップ 2 適切な Node Type をドロップダウン リストから選択し、ノードの関連付けまたは関連付け解除の対象となるグループを選択します。
ステップ 3 Submit をクリックして Manage Nodes ページを表示します。
ノードの詳細の表示
特定のノードを検索するには、 Devices アイコンを使用します。このアイコンを使用すると、Manage Devices ページにノード検索機能が表示されます。このページから適切な Node Type を選択し、ノード名を入力します。ワイルドカード文字を使用して、名前の類似するノードをまとめて検索することもできます。検索機能の詳細については、「デバイスの検索」を参照してください。
サーバの表示
この項では、BACC 管理者のサーバ表示ページについて説明します。
• 「Device Provisioning Engine のリスト」
• 「Network Registrar 拡張ポイントのリスト」

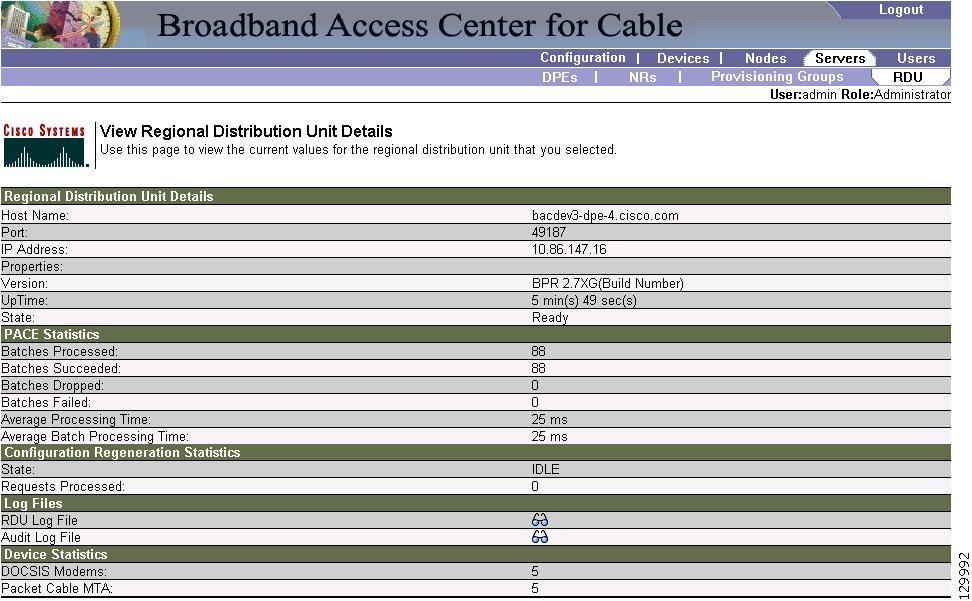

• 「Regional Distribution Unit の詳細の表示」
Device Provisioning Engine のリスト
List Device Provisioning Engines ページで、現在 BACC データベースに登録されているすべての DPE のリストを監視できます。このページに表示される各 DPE 名は、その DPE の詳細を表示する別ページへのリンクになっています。詳細ページ（例：図9-5）を表示するには、このリンクをクリックします。
（注） RDU は、CNR 拡張と DPE が RDU への接続に使用しているインターフェイスに基づいて、CNR 拡張と DPE の名前を特定します。つまり、DPE または CNR 拡張の名前は、RDU マシンが判断した名前です。
図9-5 View Device Provisioning Engines Details ページ
（注） 表示される DPE 詳細の種類は、ハードウェアと Solaris DPE で同じです。
Network Registrar 拡張ポイントのリスト
List Network Registrar Extension Points ページには、RDU に登録され、BACC で使用するように構成されたすべての Network Registrar サーバの拡張ポイントのリストが表示されます。Network Registrar サーバは、起動したときに自動的に RDU に登録されます。
このページに表示される各 Network Registrar 拡張ポイントは、その拡張ポイントの詳細を表示する 2 番目のページへのリンクになっています。詳細ページ（例：図9-6）を表示するには、このリンクをクリックします。
図9-6 View Network Registrar Extension Point Details ページ
プロビジョニング グループのリスト
List Provisioning Groups ページを使用して、現在のプロビジョニング グループをすべて監視できます。このリストに表示される各プロビジョニング グループは、そのグループの詳細ページへのリンクになっています。詳細ページ（例：図9-7）を表示するには、このリンクをクリックします。

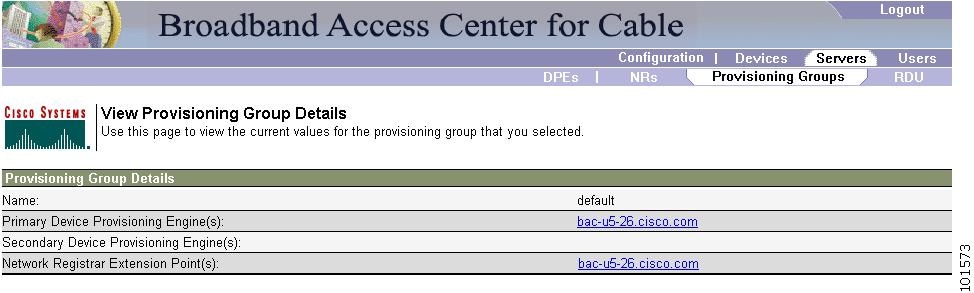

図9-7 View Provisioning Group Details ページ
図9-7 のフィールドとボタンを 表9-5 に示します。 表9-5 で説明するフィールドには、アクティブ リンクが含まれていることがあります。クリックすると、対応する詳細ページが表示されます。
|
|
|
|---|---|
Regional Distribution Unit の詳細の表示
Servers メニューの RDU オプションを使用すると、現在使用中の RDU の詳細が表示されます。RDU 詳細ページの例を図9-8 に示します。
図9-8 View Regional Distribution Unit Details ページ
（注） パフォーマンス上の理由により、デバイス レコードが更新されても、RDU は更新されたデータベース統計情報をディスクに書き込みません。表9-6 に示すデバイス オブジェクト カウンタなどのデータベース統計情報は、メモリに保存され、定期的にデータベースに書き込まれます。そのため、このページに表示されるデバイス統計情報は概算値で、データベースの実際のデバイス数とは異なることがあります。
フィードバック
