Cisco Nexus 7000 シリーズ NX-OS インターフェイス コンフィギュレーション ガイド

この表には、機能の追加や変更によるリリースの更新内容のみが記載されています。

vPC には、ライセンスは必要ありません。ライセンス パッケージに含まれていない機能はすべて Cisco NX-OS システム イメージにバンドルされており、追加費用は一切発生しません。NX-OS ライセンス方式の詳細については、『Cisco NX-OS Licensing Guide』を参照してください。

IP トンネルには Enterprise Services ライセンスが必要です。Cisco NX-OS ライセンス方式の詳細と、ライセンスの取得および適用の方法については、『Cisco NX-OS Licensing Guide』を参照してください。

他のインターフェイスにはライセンスが必要ありません。

BFD には、次の前提条件があります。

• BFD 機能をイネーブルにする必要があります。

• BFD をイネーブルにする任意のクライアント プロトコルでは、そのクライアント プロトコルの BFD をイネーブルにします。

• BFD 対応インターフェイスでインターネット制御メッセージ プロトコル（ICMP）リダイレクト メッセージをディセーブルにします。

• デフォルト VDC の同一 IP の送信元および宛先アドレスの IP パケット検証チェックをディセーブルにします。

• 設定作業とともに一覧表示されているその他の詳細な前提条件を参照してください。

• Cisco NX-OS リリース 6.2(2) 以降では、IPv6 の BFD がサポートされます。

• BFD の Intermediate System-to-Intermediate System（IS-IS）IPv6 クライアントを設定するには、IS-IS がすべてのルータで実行している必要があります。さらに、BFD セッションの基本パラメータは BFD ネイバーに対して BFD セッションを実行するインターフェイス上で設定する必要があります。

• Cisco IOS ソフトウェア、Cisco NX-OS ソフトウェア、および Cisco IOS XR ソフトウェアの間で BFD の相互運用性をイネーブルにするには、エコー モードで BFD を使用します。さらに、BFD の一部であるすべてのインターフェイス、およびピア デバイスでも no ip redirect コマンドを設定します。

BFD 設定時の注意事項と制約事項は次のとおりです。

• BFD は BFD バージョン 1 をサポートします。

• Cisco NX-OS リリース 6.2(2) 以降のリリースでは、BFD は IPv4 と IPv6 をサポートします。

• BFD は、インターフェイスごとのアドレス ファミリ（IPv4 または IPv6）1 つにつき 1 セッションだけサポートします。

• BFD は、シングルホップ BFD をサポートします。

• ボーダー ゲートウェイ プロトコル（BGP）の BFD は、シングルホップ External BGP（EBGP）および Internal BGP（iBGP）ピアをサポートしています。

• BFD は、Cisco NX-OS リリース 5.2 以降ではキー付き SHA-1 認証をサポートします。

• BFD は、次のレイヤ 3 インターフェイスをサポートします。物理インターフェイス、ポート チャネル、サブインターフェイス、および VLAN インターフェイス。

• BFD はレイヤ 3 隣接情報に応じて、レイヤ 2 のトポロジ変更を含むトポロジ変更を検出します。レイヤ 3 隣接情報が使用できない場合、VLAN インターフェイス（SVI）の BFD セッションはレイヤ 2 トポロジのコンバージェンス後に稼働しない可能性があります。

• BFD は、単一のインターフェイス上の同一サブネット内の複数の IPv6 ネクスト ホップのモニタリングをサポートしていません。

• 2 台のデバイス間のスタティック ルート上の BFD については、両方のデバイスが BFD をサポートする必要があります。デバイスの一方または両方が BFD をサポートしていない場合、スタティック ルートはルーティング情報ベース（RIB）でプログラミングされません。

• BFD は、BFD マルチホップをサポートしません。iBGP 用に BFD を設定する場合は、接続先のインターフェイスで BGP ネイバーの update-source コマンドを設定する必要があります。

• ポート チャネル設定の制限事項

  • BFD で使用されるレイヤ 3 ポート チャネルでは、ポート チャネルの LACP をイネーブルにする必要があります。BFD リンク単位は、EIGRP、ISIS、および OSPF クライアントでのみサポートされます。

    （注）	ポート チャネル上で BFD リンク単位を設定するには、インターフェイスをシャットダウンして、リンク単位を設定してから、再度、ポート チャネルを起動する必要があります。

  • SVI のセッションで使用されるレイヤ 2 ポート チャネルでは、ポート チャネルの LACP をイネーブルにする必要があります。

• SVI の制限事項

  • ASIC リセットにより他のポートのトラフィックが中断されます。このイベントは、その他のポートの SVI セッションがフラップする原因になることがあります。ASIC がリセットする既存のトリガーには、VDC をリロードしている VDC 間のポート移動があります。また、キャリア インターフェイスが仮想ポート チャネル（vPC）の場合、BFD は SVI インターフェイスではサポートされません。

  • トポロジを変更すると（たとえば、VLAN へのリンクの追加または削除、レイヤ 2 ポート チャネルからのメンバの削除など）、SVI セッションが影響を受ける場合があります。SVI セッションはダウンした後、トポロジ ディスカバリの終了後に起動する場合があります。

    （注）	SVI のセッションがフラップしないようにし、トポロジを変更する必要がある場合は、変更を加える前に BFD 機能をディセーブルにして、変更後、BFD を再度イネーブルにできます。また、大きな値（たとえば、5 秒）になるように BFD タイマーを設定し、上記のイベントの完了後に高速なタイマーに戻すこともできます。

• N7K-F132XL-15 モジュール上でのみメンバー ポートがある VLAN インターフェイスを通した BFD はサポートされません。N7K-F132XL-15 モジュール上でのみメンバー ポートを持ついずれかの VLAN を通した BFD をディセーブルにする必要があります。

  （注）	（たとえば、OSPF から）ルータ レベルで BFD をイネーブルにすると、N7K-F132XL-15 ラインカードを通した BFD セッションは発生しません。OSPF などのルーティング プロトコルについては、『Cisco Nexus 7000 Series NX-OS Unicast Routing Configuration Guide』を参照してください。

• 分散レイヤ 3 ポート チャネルで BFD エコー機能を設定した場合、メンバー モジュールをリロードすると、そのモジュールでホストされた BFD セッションがフラップされ、そのためパケット損失が発生します。

• レイヤ 2 スイッチを間に入れずに BFD ピアを直接接続する場合、代替策として BFD per-link を使用できます。

  （注）	BFD per-link モードとサブインターフェイス最適化をレイヤ 3 ポート チャネルで同時に使用することはサポートされていません。

• BFD エコー機能は、IPv6 リンクローカル アドレスを使用する場合、サポートされません。

• IPv4 と IPv6 上の HSRP が BFD でサポートされます。

• HSRP BFD ALL-INTERFACE が設定されている場合は、すべてのインターフェイス上のすべての IPv4 および IPv6 HSRP グループが自動的に BFD をサポートします。

• BFD は、エニーキャスト HSRP ではサポートされません。

• サポートされている Cisco NX-OS デバイスのラインカードによって生成される BFD パケットは COS 6/DSCP CS6 とともに送信されます。BFD パケットの DSCP/COS 値は、ユーザが設定可能な値ではありません。

• BFD アドレス リンク単位の制限：

  • BFD セッションを実行している 2 台のスイッチ（ピア デバイス）間で直接接続されたポート チャネル インターフェイスでのみサポートします。

  • On モードと LACP モードの両方でレイヤ 3 ポート チャネル インターフェイスをサポートします。

  • レイヤ 3 機能を備えたすべてのライン カードをサポートします。

  • IPv6 はサポートされていません。

  • ファブリック ポート チャネルはサポートされません。

  • vPC はサポートされていません。

  • ポート チャネル経由の仮想スイッチ インターフェイスはサポートされません。

  • ストレージ VDC はサポートされません。

  • エコー機能は、マイクロ BFD セッションではサポートされません。

  • RFC 7130 リンクは、独自のリンクおよび BFD 論理リンクとともに設定できません。

  • RFC 7130 がメイン ポート チャネル インターフェイス上で設定され、論理 BFD がサブインターフェイス上で設定されている場合は、論理 BFD セッションのアグレッシブ タイマーを RFC 7130 BFD セッションより短くする必要があります。

  • マイクロ BFD セッションは、ポート チャネル サブインターフェイスではサポートされません。

  • FEX インターフェイス（HIF）ポートはサポートされません。

  • IEFT-BFD がポート チャネル インターフェイス上で有効になっている場合は、ポート チャネルの動作状態は、セッションを確立可能な最小のマイクロ BFD セッション メンバーに依存します。ポート チャネルをアップにするために必要なリンクの最小数が満たされていない場合は、ポート チャネル インターフェイスがダウンします。その結果、ポート チャネル サブインターフェイスと論理 BFD セッションもダウンします。

  • LACP ポート チャネルのメンバーがホット スタンバイ状態で、アクティブ リンクの 1 つで BFD 障害が発生した場合は、ホット スタンバイ リンクが直接起動しない可能性があります。BFD 障害が発生したアクティブ リンクがダウンすると、ホット スタンバイ メンバーがアクティブになります。このシナリオでは、ホット スタンバイが起動する前にポート チャネルがダウンする可能性があります。

  • BFD リンク単位は、BFD ではサポートされません。これは、EIGRP、OSPF、および ISIS でのみサポートされます。

デバイス VDC 内のインターフェイスおよびプロトコルで BFD を設定する前に、BFD 機能をイネーブルにする必要があります。

デバイスのすべての BFD セッションの BFD セッション パラメータを設定できます。BFD セッション パラメータは、スリーウェイ ハンドシェイクの BFD ピア間でネゴシエートされます。

インターフェイスでこれらのグローバルなセッション パラメータを上書きするには、「インターフェイスでの BFD の設定」を参照してください。

インターフェイスのすべての BFD セッションの BFD セッション パラメータを設定できます。BFD セッション パラメータは、スリーウェイ ハンドシェイクの BFD ピア間でネゴシエートされます。

この設定は、設定されたインターフェイスのグローバル セッション パラメータより優先されます。

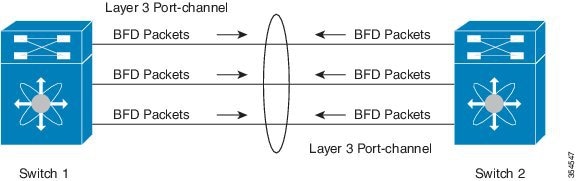

ポート チャネルのすべての BFD セッションの BFD セッション パラメータを設定できます。パーリンク モードがレイヤ 3 ポート チャネルに使用される場合、BFD により、ポート チャネルの各リンクのセッションが作成され、集約結果がクライアント プロトコルへ提供されます。たとえば、ポート チャネルの 1 つのリンクの BFD セッションが稼働している場合、OSPF などのクライアント プロトコルにポート チャネルが稼働していることが通知されます。BFD セッション パラメータは、スリーウェイ ハンドシェイクの BFD ピア間でネゴシエートされます。

この設定は、設定されたポート チャネルのグローバル セッション パラメータより優先されます。ポート チャネルのメンバ ポートはメンバ ポートのサブインターフェイス レベルで BFD パラメータを設定しない限り、ポート チャネルの BFD セッション パラメータを継承します。その場合、サブインターフェイス最適化がイネーブルにされていなければ、メンバ ポート サブインターフェイスはサブインターフェイス BFD コンフィギュレーションを使用します。詳細については、「サブインターフェイスの BFD の最適化」の項を参照してください。

BFD モニタ対象リンクの一端または両端で BFD エコー機能を設定できます。エコー機能は設定された slow timer に基づいて必要最小受信間隔を遅くします。RequiredMinEchoRx BFD セッション パラメータは、エコー機能がディセーブルの場合、ゼロに設定されます。slow timer は、エコー機能がイネーブルの場合、必要最小受信間隔になります。

サブインターフェイスで BFD を最適化できます。BFD により、設定されているすべてのサブインターフェイスのセッションが作成されます。BFD により、設定されている最小の VLAN ID を持つサブインターフェイスがマスター サブインターフェイスとして設定され、そのサブインターフェイスは親インターフェイスの BFD セッション パラメータを使用します。残りのサブインターフェイスは slow timer を使用します。最適化されたサブインターフェイス セッションでエラーが検出されると、BFD により、その物理インターフェイスのすべてのサブインターフェイスがダウンとマークされます。

（注）	ハードウェア オフロード機能が有効になっているときは、サブインターフェイスの数が 750 未満の場合にのみ bfd optimize subinterface コマンドを設定します。そうしなければ、BFD セッションが確立されません。

Border Gateway Protocol（BGP）用に BFD を設定できます。

Enhanced Interior Gateway Routing Protocol（EIGRP）の BFD を設定できます。

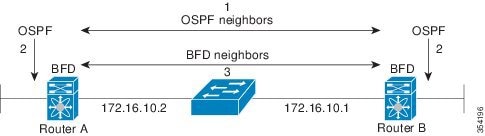

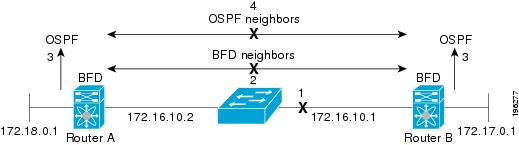

Open Shortest Path First バージョン 2（OSPFv2）で BFD を設定できます。

BFD は、IPv6 ネットワークのリンクステート ルーティング プロトコルである Open Shortest Path First バージョン 3（OSPFv3）をサポートします。

OSPFv3 に対する BFD サポートをイネーブルにするには、2 つの方法があります。

• ルータ コンフィギュレーション モードで bfd コマンドを入力して、OSPFv3 がルーティングしているすべてのインターフェイスに対して BFD をイネーブルにできます。インターフェイス コンフィギュレーション モードで ospfv3 bfd disable コマンドを入力して、個々のインターフェイス上で BFD サポートをディセーブルにできます。

• インターフェイス コンフィギュレーション モードで ospfv3 bfd コマンドを入力して、OSPFv3 がルーティングしているインターフェイスのサブセットに対して BFD をイネーブルにできます。

（注）	OSPF は、FULL ステートの OSPF ネイバーに対する BFD セッションを開始するだけです。

Intermediate System-to-Intermediate System（IS-IS）プロトコル用に BFD を設定できます。

BFD で登録されたプロトコルとして IS-IS で BFD サポートが設定される場合、IS-IS が BFD から転送パスの検出障害メッセージを受信します。IS-IS に対する BFD サポートは、ルータ アドレス ファミリ コンフィギュレーション モードまたはインターフェイス コンフィギュレーション モードで設定できます。IS-IS IPv6は、シングルトポロジ モードで実行します。

IS-IS BFD は、シングルトポロジ モードに同時隣接している IPv4 と IPv6 の両方をサポートします。BFD が IPv4 と IPv6 の両方にイネーブルの場合、IS-IS は BFD に 2 つの BFD セッション作成要求を送信します。シングルトポロジ モードでは、IS-IS 隣接状態は、両方のBFD セッションがアップした場合にのみ実行できます。BFD セッションのいずれかがダウンすると、関連する IS-IS 隣接状態もまたダウンします。

IS-IS BFD IPv6 がインターフェイスでディセーブルの場合、IS-IS は隣接デバイスから IPv6 の関連 BFD セッションを削除します。IS-IS 隣接エントリを削除すると、すべての BFD セッションも削除されます。IS-IS は、次のいずれかのイベントが発生したときに要求した各 BFD セッションを削除するように BFD に要求します。

• IS-IS インスタンスが削除または設定解除される。

• IS-IS 隣接エントリが削除される。

• IS-IS BFD がアドレス ファミリのネクスト ホップ インターフェイスでディセーブルになる。

Hot Standby Router Protocol（HSRP）用に BFD を設定できます。アクティブおよびスタンバイの HSRP ルータは BFD を介して相互に追跡しています。スタンバイ HSRP ルータ上の BFD がアクティブ HSRP ルータが動作していないことを検知すると、スタンバイ HSRP はこのイベントをアクティブ タイマー失効として取り扱いアクティブ HSRP ルータとして役割を引き継ぎます。

show hsrp bfd-sessions コマンドは、すべてのインターフェイスの HSRP BFD セッション情報を表示するために使用します。

仮想ルータ冗長プロトコル（VRRP）の BFD を設定できます。アクティブおよびスタンバイの VRRP ルータは BFD を介して相互に追跡しています。スタンバイ VRRP ルータ上の BFD がアクティブ VRRP ルータが動作していないことを検知すると、スタンバイ VRRP はこのイベントをアクティブ タイマー失効として取り扱いアクティブ VRRP ルータとして役割を引き継ぎます。

show vrrp detail では、このイベントが BFD@Act-down または BFD@Sby-down として表示されます。

PIM（Protocol Independent Multicast）プロトコルの BFD を設定できます。

インターフェイスのスタティック ルータの BFD を設定できます。仮想ルーティングおよび転送（VRF）インスタンス内のスタティック ルートでの BFD を任意で設定できます。

MPLS トラフィック エンジニアリング（TE）は BFD を使用して、ノード障害の検出を高速化し、転送パス障害の検出時間を短縮します。MPLS TE 高速再ルーティングの BFD は、トンネルで高速再ルーティングをイネーブルにすると自動的に設定されます。詳細については、『Cisco Nexus 7000 Series NX-OS MPLS Configuration Guide』の「Configuring MPLS TE Fast Reroute Link and Node Protection」の章を参照してください。

グローバルまたは VRF レベルで BFD がイネーブルになっているルーティング プロトコルのインターフェイスで BFD を選択的にディセーブルにできます。

インターフェイスで BFD をディセーブルにするには、インターフェイス コンフィギュレーション モードで次のコマンドのいずれかを使用します。

switch# show bfd neighbors details
OurAddr NeighAddr LD/RD RH/RS Holdown(mult) State Int
Vrf
10.1.1.1 10.1.1.2 1140850707/2147418093 Up 6393(4) Up Vlan2121
default
Session state is Up and using echo function with 50 ms interval
Local Diag: 0, Demand mode: 0, Poll bit: 0, Authentication: None
MinTxInt: 50000 us, MinRxInt: 2000000 us, Multiplier: 3
Received MinRxInt: 2000000 us, Received Multiplier: 4
Holdown (hits): 8000 ms (0), Hello (hits): 2000 ms (108)
Rx Count: 92, Rx Interval (ms) min/max/avg: 347/1996/1776 last: 1606 ms ago
Tx Count: 108, Tx Interval (ms) min/max/avg: 1515/1515/1515 last: 1233 ms ago
Registered protocols: ospf
Uptime: 0 days 0 hrs 2 mins 44 secs
Last packet: Version: 1 - Diagnostic: 0
State bit: Up - Demand bit: 0
Poll bit: 0 - Final bit: 0
Multiplier: 4 - Length: 24
My Discr.: 2147418093 - Your Discr.: 1140850707
Min tx interval: 2000000 - Min rx interval: 2000000
Min Echo interval: 1000 - Authentication bit: 0
Hosting LC: 10, Down reason: None, Reason not-hosted: None

switch# show bfd neighbors details
OurAddr NeighAddr LD/RD RH/RS Holdown(mult) State Int
Vrf
10.0.2.1 10.0.2.2 1140850695/131083 Up 270(3) Up Po14.121
default
Session state is Up and not using echo function
Local Diag: 0, Demand mode: 0, Poll bit: 0, Authentication: None
MinTxInt: 50000 us, MinRxInt: 50000 us, Multiplier: 3
Received MinRxInt: 100000 us, Received Multiplier: 3
Holdown (hits): 300 ms (0), Hello (hits): 100 ms (3136283)
Rx Count: 2669290, Rx Interval (ms) min/max/avg: 12/1999/93 last: 29 ms ago
Tx Count: 3136283, Tx Interval (ms) min/max/avg: 77/77/77 last: 76 ms ago
Registered protocols: ospf
Uptime: 2 days 21 hrs 41 mins 45 secs
Last packet: Version: 1 - Diagnostic: 0
State bit: Up - Demand bit: 0
Poll bit: 0 - Final bit: 0
Multiplier: 3 - Length: 24
My Discr.: 131083 - Your Discr.: 1140850695
Min tx interval: 100000 - Min rx interval: 100000
Min Echo interval: 0 - Authentication bit: 0
Hosting LC: 8, Down reason: None, Reason not-hosted: None

BFD 設定情報を表示するには、次のいずれかの作業を実行します。

switch# show bfd neighbors

OurAddr   NeighAddr  LD/RD   	   RH/RS   Holdown(mult) State  Int  	Vrf
*10.2.2.2   10.2.2.1   1124073477/1  Up      N/A(3)        Up     Eth1/45   default

10.1.1.2   10.1.1.1    1124073478/1   Down    N/A(3)        Down   Eth1/46  default

*10.3.3.2  10.3.3.1    1124073479/1   Up      N/A(3)        Up     Eth1/47  default

10.4.4.2   10.4.4.1    1124073480/1   Down    N/A(3)        Down   Eth1/48  default

次の例では、F3 および M3 ライン カード上の BFD ACP オフロードを確認する方法を示します。出力には、特定のセッションがオフロードされたことを示すフィールドが表示されます。

switch# show bfd neighbors details

OurAddr   NeighAddr LD/RD                RH/RS  Holdown(mult) State Int     Vrf
*10.2.2.1  10.2.2.2   1107296257/1124073474 Up    4880(3)       Up    Eth1/2  default

Session state is Up and using echo function with 50 ms interval
Local Diag: 0, Demand mode: 0, Poll bit: 0, Authentication: None
MinTxInt: 50000 us, MinRxInt: 2000000 us, Multiplier: 3
Received MinRxInt: 2000000 us, Received Multiplier: 3
Holdown (hits): 6000 ms (0), Hello (hits): 2000 ms (1142)
Rx Count: 1139, Rx Interval (ms) min/max/avg: 0/5132/1693 last: 1119 ms ago
Tx Count: 1142, Tx Interval (ms) min/max/avg: 1689/1689/1689 last: 1120 ms ago
Registered protocols:  hsrp_engine
Uptime: 0 days 0 hrs 32 mins 3 secs
Last packet: Version: 1                - Diagnostic: 0
             State bit: Up             - Demand bit: 0
             Poll bit: 0               - Final bit: 0
             Multiplier: 3             - Length: 24
             My Discr.: 1124073474     - Your Discr.: 1107296257
             Min tx interval: 50000    - Min rx interval: 2000000
             Min Echo interval: 50000  - Authentication bit: 0
Hosting LC: 1, Down reason: None, Reason not-hosted: None, Offloaded: Yes

これらのコマンド出力のフィールドの詳細については、『Cisco Nexus 7000 Series NX-OS Interfaces Command Reference』を参照してください。

マイクロ BFD セッション設定を確認するには、次のコマンドを任意の順序で使用します。

BFD 設定情報を表示するには、次のいずれかの作業を実行します。

これらのコマンド出力のフィールドの詳細については、『Cisco Nexus 7000 Series NX-OS Interfaces Command Reference』を参照してください。

BFD を表示するには、次のコマンドを使用します。

これらのコマンド出力のフィールドの詳細については、『Cisco Nexus 7000 Series NX-OS Interfaces Command Reference』を参照してください。
