Cisco Unity Connection 設計ガイド

Cisco Unified Communications Manager との連動

Cisco Unified Communications Manager、Cisco Unified Communications Manager Express、および SIP Proxy Server は、ネットワーク接続を使用して Cisco Unity Connection とのすべての通信を行います。図 7-1 に、Cisco Unified CM との連動で使用するネットワーク接続を示します。

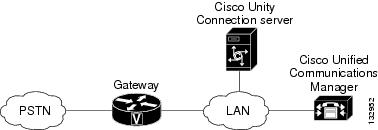

図 7-1 Cisco Unified Communications Manager と連動する場合の接続

詳細については、「Cisco Unified Communications Manager との連動（SCCP または SIP を使用）」を参照してください。

デジタル PIMG 装置とのデジタル連動

電話システムは、デジタル回線を経由して、通話情報、MWI 要求、およびボイス接続を送信します。これにより、電話システムが PIMG 装置（メディア ゲートウェイ）に接続されます。PIMG 装置は、セッション開始プロトコル（SIP）を使用して、LAN または WAN 経由で Cisco Unity Connection サーバと通信します。図 7-2 に、デジタル PIMG 装置を使用したデジタル連動で使用される接続を示します。

図 7-2 デジタル PIMG 装置を使用したデジタル連動の接続

アナログ PIMG 装置との DTMF 連動

電話システムは、アナログ回線を経由して、通話情報、MWI 要求、およびボイス接続を送信します。これにより、電話システムが PIMG 装置（メディア ゲートウェイ）に接続されます。PIMG 装置は、セッション開始プロトコル（SIP）を使用して、LAN または WAN 経由で Cisco Unity Connection サーバと通信します。図 7-3 に、アナログ PIMG 装置を使用した DTMF 連動の接続を示します。

図 7-3 アナログ PIMG 装置を使用した DTMF 連動の接続

シリアル（SMDI、MCI、または MD-110）装置とアナログ PIMG 装置の連動

電話システムは、データ リンクを経由して、通話情報と MWI 要求を送信します。データ リンクとは、電話システムとマスターの PIMG 装置（メディア ゲートウェイ）を接続する RS-232 シリアル ケーブルです。電話システムと PIMG 装置の間のボイス接続は、アナログ回線を経由して送信されます。PIMG 装置は、Session Initialization Protocol（SIP）を使用して、LAN または WAN 経由で Cisco Unity Connection サーバと通信します。図 7-4 に、アナログ PIMG 装置を使用したシリアル連動の接続を示します。

図 7-4 アナログ PIMG 装置を使用したシリアル（SMDI、MCI、または MD-110）連動の接続

（注） 複数の PIMG 装置を使用する場合は、PIMG 装置の 1 つをマスター PIMG 装置に指定する必要があります。マスター PIMG 装置は電話システムからのシリアル ケーブルと接続します。PIMG 装置のシリアル ポートを「デイジー チェーン接続」することはできません。

連動にセカンダリのマスター PIMG 装置を追加できます。詳細については、『PIMG Integration Guide for Cisco Unity Connection Release 7.x』の付録「Appendix: Adding a Secondary Master PIMG Unit」を参照してください。

TIMG シリアル（SMDI、MCI、または MD-110）連動

回線交換電話システムと IP ネットワークの間の TIMG 連動では、1 つまたは複数の TIMG 装置を使用します。回線交換電話システム側には、T1-CAS インターフェイスがあります。IP 側には SIP インターフェイスがあり、これを使用して Cisco Unity Connection は TIMG 装置と通信します。Connection に対する連動は、基本的に SIP 連動です。Connection は、SIP プロトコルおよび RTP プロトコルを使用して、IP ネットワーク経由で TIMG 装置と通信します。TIMG 装置は、シリアル プロトコル（SMDI、MCI、または MD-110）を使用して、電話ネットワーク経由で回線交換電話システムと通信します。

電話システムは、データ リンクを経由して、通話情報と MWI 要求を送信します。データ リンクとは、電話システムとマスターの TIMG 装置を接続する RS-232 シリアル ケーブルです。電話システムと TIMG 装置の間のボイス接続は、T1 デジタル回線を経由して送信されます。TIMG 装置は、Session Initialization Protocol（SIP）を使用して、LAN または WAN 経由で Cisco Unity Connection サーバと通信します。図 7-5 に、TIMG 装置を使用したシリアル連動の接続を示します。

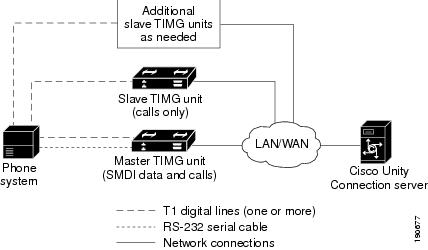

図 7-5 TIMG 装置を使用したシリアル連動の接続

TIMG のインバンド連動

電話システムは、T1 デジタル回線を経由して、通話情報、MWI 要求、およびボイス接続を送信します。これにより、電話システムと TIMG 装置が接続されます。TIMG 装置は、Session Initialization Protocol（SIP）を使用して、LAN または WAN 経由で Cisco Unity Connection サーバと通信します。図 7-6 に、TIMG 装置を使用したインバンド連動に必要な接続を示します。

図 7-6 TIMG 装置を使用したインバンド連動の接続

電話システムでの設定と Cisco Unity Connection での設定

連動を正常に動作させるには、Cisco Unity Connection と電話システムが使用する接続方法（たとえば、IP アドレスやチャネルなど）と前提となる通信方法（たとえば、IP パケット、シリアル パケット、DTMF トーンなど）を把握する必要があります。特定の連動には、MWI のオン/オフを切り替えるための特定のコードまたは拡張が必要です。

連動を有効にするには、Connection での設定が必要であり、電話システムにはプログラミングが必要です。これらの設定については、適切なCisco Unity Connection Integration Guideを参照してください。このドキュメントは、 http://www.cisco.com/en/US/products/ps6509/products_installation_and_configuration_guides_list.html から入手可能です。

電話システムと Cisco Unity Connection で交換される通話情報

電話システムと Cisco Unity Connection は、通話を管理し、連動機能を有効にするために、通話情報を交換します。通常、電話システムと Connection の間では、通話ごとに次の通話情報が渡されます。

• 着信側の内線番号。

• 発信側の内線番号（内線の場合）、または発信側の電話番号（外線の場合で、電話システムが発信者 ID をサポートしている場合）。

• 転送の理由（その内線番号が通話中である、応答しない、またはすべての通話を転送するように設定されている）。直接コールにも理由コードがあります。

また、Cisco Unified Communications Manager SCCP および SIP トランク連動では、次の通話情報を提供できます。

• 送信先番号

• 最初のリダイレクト番号

• 最後のリダイレクト番号

（注） Connection は、Cisco Unity Connection Administration の [システム設定] > [詳細設定] > [カンバセーション] ページにある [着信コールのルーティングに（最初ではなく）最後のリダイレクト番号を使用する] チェックボックスの設定に応じて、最初のリダイレクト番号または最後のリダイレクト番号のいずれかを使用できます。

電話システムが必要な情報を送信し、Connection が正しく設定されている場合は、連動によって次の連動機能が提供されます。

• パーソナル グリーティングへの自動転送

• 通話中グリーティングへの自動転送

• 発信者 ID

• メッセージへの簡単なアクセス（Connection は通話を発信した内線番号に基づいてユーザを識別するため、ユーザは ID を入力せずにメッセージを取得できる。パスワードが必要になる場合がある）

• 識別されたユーザのメッセージ（Connection は、通話を発信した内線に基づいて、内線の転送中にメッセージを残したユーザを識別する）

• Message waiting indicator（MWI; メッセージ受信インジケータ）

コール制御

電話システムでは、一連の信号を使用して通話のための接続を設定、監視、および解放します。Cisco Unity Connection はコール制御信号を監視して通話の状態を判断します。また、これらの信号を使用して電話システムのアクションに適切に対応し、電話システムと通信します。たとえば、メッセージを録音している発信者が電話を切ると、Connection は通話が終了したことを検出して録音を停止します。

電話システムに応じて、次の種類のコール制御信号が使用されます。

電話システムからユーザへの通話パスの例

次の手順では、電話システムからユーザに移動する場合に外線着信が通る可能性があるパスの例を示します。

1. Cisco Unified Communications Manager の場合、外線通話が着信すると、ゲートウェイは LAN または WAN 経由で通話を Cisco Unified CM に送信します。Cisco Unified CM は Cisco Unity Connection ボイスメール パイロット番号に通話をルーティングします。

回路交換電話システムの場合、PSTN、TI/PRI、DID または LS/GS アナログ トランク経由で外線通話が着信すると、電話システムは通話を Cisco Unity Connection ボイスメール パイロット番号にルーティングします。

2. 電話システムは通話を使用可能な Cisco Unity Connection ボイス メッセージ ポートにルーティングします。

3. Connection は通話に応答し、ガイダンスを再生します。

4. ガイダンスの間に、発信者は内線を入力します。たとえば、発信者は 1234 を入力してその内線の人にアクセスします。

5. Connection は、内線 1234 への通話があることを電話システムに通知します。

6. Connection にリリース転送が設定されているか、管理された転送が設定されているかに応じて、次の状況が発生します。

Cisco Unity Connection の ボイス メッセージ ポート用の Cisco Unified Communications Manager の認証と暗号

Cisco Unity Connection システムの脆弱性のポテンシャル ポイントは、Connection と Cisco Unified Communications Manager の接続です。次のような脅威が発生する可能性があります。

• 中間者攻撃。この攻撃では攻撃者が代行受信し、Cisco Unified CM と Connection のボイス メッセージ ポート間を流れるデータを改変します。

• ネットワーク トラフィックのスニフィング。スニフィングでは、攻撃者は Cisco Unified CM が管理する Cisco Unified CM、Connection ボイス メッセージ ポート、および IP Phone の間を流れる電話通話やシグナリング情報を取り込みます。

• Connection ボイス メッセージ ポートと Cisco Unified CM 間のコール シグナリングの改変。

• Connection ボイス メッセージ ポートと電話機またはゲートウェイなどのエンドポイント間のメディア ストリームの改変。

• Connection ボイス メッセージ ポートの ID 盗用。この場合、Connection 以外のデバイスが Connection ボイス メッセージ ポートとして Cisco Unified CM にアクセスします。

• Cisco Unified CMサーバの ID 盗用。この場合、Cisco Unified CM 以外のサーバが Cisco Unified CM サーバとして Connection ボイス メッセージ ポートにアクセスします。

詳細については、次の各項を参照してください。

• 「Cisco Unified Communications Manager のセキュリティ機能」

• 「データが暗号化される場合」

• 「Cisco Unity Connection での Cisco Unified Communications Manager クラスタのセキュリティ モードの設定」

• 「セキュリティの無効化と再有効化」

• 「複数のクラスタへの異なるセキュリティ モードの設定」

• 「個別のボイス メッセージ ポートの設定」

• 「パケット化」

Cisco Unified Communications Manager のセキュリティ機能

SCCP 連動の場合は Cisco Unified Communications ManagerRelease 4.1（3）以降、SIP トランク連動の場合は Cisco Unified Communications Manager Release 7.x 以降で、Cisco Unity Connection との接続をセキュリティの脅威から保護できます。Connection が利用できる Cisco Unified CM のセキュリティ機能を 表 7-2 に示します。

Cisco Unified CM の認証と暗号化は Connection への通話だけを保護することに注意してください。Connection に録音されたメッセージは Cisco Unified CM の認証と暗号化によって保護することはできませんが、Connection の安全なメッセージング機能によって保護できます。

安全なメッセージングの詳細については、『 System Administration Guide for Cisco Unity Connection Release 7.x 』の「 Securing User Messages: Controlling Access and Distribution 」の章を参照してください。

SCCP 連動の場合、Connection と Cisco Unified CM の間のセキュリティ機能（認証および暗号化）には、次のものが必要です。

• セキュア クラスタ用に Cisco Unity Connection Administration に入力されたすべての Cisco Unified CM サーバを一覧表示する Cisco Unified CM CTL ファイル。

• 認証または暗号化（あるいはその両方）を使用する各 Connection サーバの Connection サーバ ルート証明書。ルート証明書は作成された時点から 20 年間有効です。

• Connection サーバのルート証明書をルートとし、ボイス メッセージ ポートが Cisco Unified CM への登録時に提示する、Connection ボイス メッセージ ポートまたはポート グループのデバイス証明書。

Connection ボイス メッセージ SCCP ポートの認証および暗号化処理は、次のように実行されます。

1. 各 Connection ボイス メッセージ ポートは TFTP サーバに接続し、TFTP ポート 69 を使用して CTL ファイルをダウンロードし、すべての Cisco Unified CM サーバの証明書を抽出します。

2. 各 Connection ボイス メッセージ ポートは Cisco Unified CM TLS ポートへのネットワーク接続を確立します。デフォルトでは、TLS ポートは 2443 ですが、ポート番号は設定可能です。

3. 各 Connection ボイス メッセージ ポートは Cisco Unified CM サーバへの TLS 接続を確立します。その時にデバイス証明書が確認され、ボイス メッセージ ポートが認証されます。

4. 各 Connection ボイス メッセージ ポートが Cisco Unified CM サーバに登録され、ボイス メッセージ ポートがメディア暗号化も使用するかどうかを指定します。

Connection ボイス メッセージ SIP ポート グループの認証および暗号化処理は、次のように実行されます。

1. 各 Connection ボイス メッセージ ポート グループは TFTP サーバに接続し、TFTP ポート 69 を使用して CTL ファイルをダウンロードし、すべての Cisco Unified CM サーバの証明書を抽出します。

2. 各 Connection ボイス メッセージ ポート グループは Cisco Unified CM TLS ポートへのネットワーク接続を確立します。デフォルトでは、TLS ポートは 2443 ですが、ポート番号は設定可能です。

3. 各 Connection ボイス メッセージ ポート グループは Cisco Unified CM サーバへの TLS 接続を確立します。その時にデバイス証明書が確認され、ボイス メッセージ ポート グループが認証されます。

4. 各 Connection ボイス メッセージ ポート グループが Cisco Unified CM サーバに登録され、ボイス メッセージ ポート グループがメディア暗号化も使用するかどうかを指定します。

データが暗号化される場合

Cisco Unity Connection と Cisco Unified CM の間で通話が行われる場合、コールシグナリング メッセージとメディア ストリームは次の方法で処理されます。

• 両方のエンドポイントが暗号化モードに設定されている場合、コールシグナリング メッセージとメディア ストリームが暗号化されます。

• 一方のエンドポイントが認証モードに設定され、もう一方のエンドポイントが暗号化モードに設定されている場合、コールシグナリング メッセージが認証されます。ただし、コールシグナリング メッセージもメディア ストリームも暗号化されません。

• 一方のエンドポイントが非セキュア モードに設定され、もう一方のエンドポイントが暗号化モードに設定されている場合、コールシグナリング メッセージもメディア ストリームも暗号化されません。

Cisco Unity Connection での Cisco Unified Communications Manager クラスタのセキュリティ モードの設定

Cisco Unity Connection Administration の [セキュリティ モード] の設定によって、ポートがコールシグナリング メッセージを処理する方法と、メディア ストリームの暗号化が可能かどうかが決まります。 表 7-3 では、SCCP 連動の各ポートに対する [テレフォニー統合] > [ポート] > [ポートの基本設定] ページの [セキュリティ モード] の設定の効果について説明します。

表 7-3 SCCP 連動でのボイス メッセージ ポートに対するセキュリティ モードの設定

設定	効果
[非セキュア]	コールシグナリング メッセージがクリア（暗号化されていない）テキストとして送信され、認証された TLS ポートではなく非認証ポートを使用して Cisco Unified CM に接続されるため、コールシグナリング メッセージの完全性とプライバシーは保証されません。 また、メディア ストリームも暗号化できません。
[認証]	コールシグナリング メッセージは認証された TLS ポートを使用して Cisco Unified CM に接続されるため、完全性が保証されます。ただし、クリア（暗号化されていない）テキストで送信されるため、コールシグナリング メッセージのプライバシーは保証されません。 また、メディア ストリームも暗号化されません。
[暗号化]	コールシグナリング メッセージは認証された TLS ポートを使用して Cisco Unified CM に接続され、暗号化されるため、完全性とプライバシーが保証されます。 また、メディア ストリームも暗号化できます。 注意 メディア ストリームが暗号化されるようにするには、両方のエンドポイントが暗号化モードで登録されている必要があります。ただし、一方のエンドポイントが非セキュア モードまたは認証モードに設定され、もう一方のエンドポイントが暗号化モードに設定されている場合、メディア ストリームは暗号化されません。また、仲介デバイス（トランスコーダやゲートウェイなど）で暗号化が有効になっていない場合も、メディア ストリームは暗号化されません。

セキュリティの無効化と再有効化

Cisco Unity Connection と Cisco Unified CM の間の認証および暗号化機能を有効化または無効化するには、すべての Cisco Unified CM クラスタの [セキュリティ モード] を [非セキュア] に変更し、さらに Cisco Unified Communications Manager Administration で該当する設定を変更します。

認証および暗号化を再度有効にするには、[セキュリティ モード] を [認証] または [暗号化] に変更します。

（注） 認証および暗号化を無効にした場合や再度有効にした場合、Connection サーバ ルート証明書をエクスポートしてすべての Cisco Unified CM サーバにコピーする必要はありません。

複数のクラスタへの異なるセキュリティ モードの設定

Cisco Unity Connection に複数の Cisco Unified CM 電話システム連動が含まれている場合は、Cisco Unified CM 電話システム連動ごとに異なる [セキュリティ モード] の設定を保持できます。たとえば、1 番目の Cisco Unified CM 電話システム連動を [暗号化] に設定し、2 番目の Cisco Unified CM 電話システム連動を [非セキュア] に設定することができます。

個別のボイス メッセージ ポートの設定

トラブルシューティングを行う場合は、Cisco Unity Connection ボイス メッセージ ポートの認証および暗号化の有効と無効を個別に切り替えることができます。それ以外の場合は、Cisco Unified CM ポート グループ内のすべてのボイス メッセージ ポートを同一の [セキュリティ モード] 設定にしておくことをお勧めします。

パケット化

Real-Time Transport Protocol（RTP; リアルタイム転送プロトコル）は、IP ネットワーク上でのオーディオ パケットの送受信に使用されます。連続していない各パケットには固定サイズのヘッダーがありますが、パケット自体のサイズは転送されるオーディオ ストリームのサイズ（コーデックにより異なる）およびパケット化の設定によって異なります。この可変サイズ機能によって、ネットワークの帯域幅をより効率的に利用できます。通話ごとに作成されるパケット数を減らすと、ネットワーク上で送信される合計バイト数が少なくなります。

パケット化は、Cisco Unified CM サービス パラメータ、Preferred G711 Millisecond PacketSize パラメータ、および Preferred G729 Millisecond PacketSize パラメータで設定します。Cisco Unity Connection は、G.711 オーディオの場合は最大 30 ミリ秒のパケット サイズ、G.729a オーディオの場合は最大 60 ミリ秒のパケット サイズをサポートしています。いずれの場合もデフォルト設定は 20 ミリ秒で、設定値が低い場合は遅延の問題が発生する場合があります。

DSCP は各パケットでの優先設定です。DSCP を使用すると、中間のルータはネットワークの輻輳を管理し、他のパケットの前に優先させるパケットを知らせることができます。Cisco AVVID の規格に従い、Connection は SCCP と SIP のパケット（コール制御）にデフォルトの DSCP 値 24（TOS オクテットは 0x60）を使用してマークを付け、RTP パケット（オーディオ トラフィック）にはデフォルトの DSCP 値 46（TOS オクテットは 0xB8）を使用してマークを付けます。そのため、RTP オーディオ パケットはルータ設定を使用して他のパケットよりも高い優先順位を割り当てることができます。Cisco Unified CM では異なる DSCP 値を設定できますが、Connection と連動する場合は、Connection によって設定された DSCP 値が常に優先されることに注意してください。SCCP および SIP の両方のパケットへのマーク付けは、Cisco Unity Connection Administrationの [システム設定] > [詳細設定] > [テレフォニーの設定] ページの Connection で設定できます。

新しいオーディオ ストリームごとに（通話ごとに 1 回）、Cisco Unified CM は使用するパケット サイズを Connection に伝え、Connection はそのストリームの DSCP 優先順位を設定します。そのストリーム全体（コール）で、指定されたパケット サイズと優先順位が維持されます。たとえば、あるオーディオ ストリームがそれぞれ 30 ミリ秒のパケットに分割されたとします。30 ミリ秒の G.729a オーディオ ストリームは 30 バイトにパケットごとのヘッダーが加わり、30 ミリ秒の G.711 ストリームは 240 バイトにパケットごとのヘッダーが加わります。Cisco Unified CM のサービス パラメータの設定の詳細については、 http://www.cisco.com/en/US/products/sw/voicesw/ps556/tsd_products_support_series_home.html で Cisco Unified CM のドキュメントを参照してください。

（注） Cisco Unity Connection Administration の [テレフォニー統合] > [ポート グループ] > [コーデックのアドバタイズの編集] の設定ページで、Connection がアドバタイズするコーデックを変更できます。

サポート済みのアドバタイズされているオーディオ コーデック、または通話中のオーディオ コーデック、およびシステム レベルで録音しているオーディオ コーデックの詳細については、「オーディオ コーデック」を参照してください。

Cisco Unified Communications Manager Express の複数のバージョンのサポート

1 つの Cisco Unity Connection サーバで複数のバージョンの Cisco Unified CM Express をサポートできます。使用する Connection のバージョンは、Cisco Unified CM Express のすべてのバージョンをサポートする必要があります。次のドキュメントを参照してください。

• 『 SCCP Compatibility Matrix: Cisco Unity Connection, Cisco Unified Communications Manager, and Cisco Unified Communications Manager Express 』（ http://www.cisco.com/en/US/docs/voice_ip_comm/connection/compatibility/matrix/cucsccpmtx.html ）

• 『 SIP Trunk Compatibility Matrix: Cisco Unity Connection, Cisco Unified Communications Manager, and Cisco Unified Communications Manager Express 』（ http://www.cisco.com/en/US/docs/voice_ip_comm/connection/compatibility/matrix/cucsiptrunkmtx.html ）

1 つの Cisco Unity Connection サーバと連動する複数の Cisco Unified Communications Manager Express ルータ

一元化された 1 つの Cisco Unity Connection サーバを複数の Cisco Unified CM Express ルータで使用できます。この設定では、1 つの Cisco Unified CM Express ルータを Connection サーバとして同じ LAN 上に配置し、この Cisco Unified CM Express ルータにすべての Connection ボイス メッセージ ポートを登録する必要があります。この Cisco Unified CM Express ルータ（SIP MWI サーバ）は、Connection サーバと他のすべての Cisco Unified CM Express ルータ（SIP MWI クライアント）の間の SIP MWI メッセージをリレーするプロキシ サーバです。Connection ボイス メッセージ ポートは、SIP MWI サーバ（Connection サーバと同じ LAN にあるCisco Unified CM Express ルータ）にだけ登録され、SIP MWI クライアントには登録されないことに注意してください。図 7-8 を参照してください。

図 7-8 複数の Cisco Unified CM Express ルータと 1 つの Cisco Unity Connection サーバ間の接続

複数の Cisco Unified CM Express ルータをサポートするための Connection の設定の詳細については、該当する Cisco Unity Connection Integration Guide を参照してください。このドキュメントは http://www.cisco.com/en/US/products/ps6509/products_installation_and_configuration_guides_list.html から入手可能です。

AAR によって転送されるボイスメール コールに与える RDNIS の送信不能の影響

Automated Alternate Routing（AAR; 自動代替ルーティング）を使用する場合は、RDNIS がサポートされている必要があります。

AAR では、WAN が加入過多の状態になった場合に、PSTN を経由して通話を転送できます。ただし、PSTN を介して通話が再転送される場合は、RDNIS が影響を受けることがあります。Cisco Unity Connection がそのメッセージ クライアントに対してリモートである場合は、RDNIS 情報に誤りが生じることにより、AAR が PSTN を介して再転送するボイスメール コールが影響を受けることがあります。RDNIS 情報が誤っている場合、発信者はダイヤル先のユーザのメールボックスに到達しませんが、代わりに自動応答のプロンプトを受信します。その場合、発信者は、到達先のパーティの内線番号を再入力するように要求されることがあります。この動作が問題となるのは、主に、電話通信事業者がネットワークを介した RDNIS を保証できない場合です。通信事業者は、さまざまな理由により、RDNIS の正常な送信を保証できないことがあります。通信事業者に問い合せて、回線のエンドツーエンドで RDNIS の 送信を保証しているかどうかを確認してください。加入過多の状態になった WAN に対して AAR を使用する代わりに、単に、加入過多の状況で発信者にリオーダー トーンが再生されることもあります。

SRST モードでの Cisco Unity Connection と Cisco Unified Communications Manager Express の連動

Cisco Unity Connection は、集中呼処理と分散メッセージを持つトポロジをサポートしています。この場合、Connection サーバはリモート サイトまたは支社に配置され、中央サイトの Cisco Unified CM に登録されます。

WAN のリンクが失敗した場合、電話機は SRST デバイスとしての Cisco Unified CM Express にフォールバックします。また、Connection は SRST デバイスとしての Cisco Unified CM Express にもフォール バックできます。これにより、リモート サイトのユーザは WAN が停止している間にも自分のボイス メッセージにアクセスし、メッセージ受信インジケータ（MWI）を確認できます。Cisco Unified CM から SRST としての Cisco Unified CM（またはその逆）にフェールオーバーが発生するたびに、MWI は Connection と再同期化する必要があることに注意してください。

この設定方法の詳細については、『Integrating Cisco Unity Connection with Cisco Unified CME-as-SRST Configuration Guide』を参照してください。このドキュメントは、 http://www.cisco.com/en/US/products/sw/voicesw/ps4625/products_installation_and_configuration_guides_list.html から入手可能です。

サポートされている SIP 連動

Cisco Unity Connection では次の SIP 連動をサポートしています。

• サポートされているバージョンの Cisco Unified Communications Manager と Cisco Unified Communications Manager Express に対する SIP トランク。SIP トランクとしてサポートされている Cisco Unified CM と Cisco Unified CM Express のバージョンの一覧については、『 SIP Trunk Compatibility Matrix: Cisco Unity Connection, Cisco Unified Communications Manager, and Cisco Unified Communications Manager Express 』を参照してください。このドキュメントは、 http://www.cisco.com/en/US/docs/voice_ip_comm/connection/compatibility/matrix/cucsiptrunkmtx.html から入手可能です。

• Cisco SIP Proxy Server（CSPS）。

• QSIG 対応の電話システムに対して Connection を連動させる場合の Cisco ISR ボイス ゲートウェイ（「Cisco ISR ボイス ゲートウェイを使用した Cisco Unity Connection と QSIG 対応の電話システムとの連動」を参照）。

サードパーティ製の SIP トランクはサポートされていません。

Connection と Cisco Unified CM または Cisco Unified CM Express の間の SIP トランクの設定の詳細については、該当する SIP トランク連動ガイドを参照してください。このドキュメントは、 http://www.cisco.com/en/US/products/ps6509/products_installation_and_configuration_guides_list.html から入手可能です。

PIMG 連動の詳細

回線交換電話システムと IP ネットワークの間の PIMG 連動では、1 つまたは複数の PIMG 装置を使用します。回線交換電話システム側には、デジタル（フィーチャ セット）とアナログの両方のインターフェイスがあり、使用されるインターフェイスは Cisco Unity Connection が接続される電話システムによって異なります。IP 側には SIP のインターフェイスがあり、これを使用して Connection は PIMG 装置と通信します。Connection に対する連動は、基本的に SIP 連動です。Connection は、SIP プロトコルおよび RTP プロトコルを使用して、IP ネットワーク経由で PIMG 装置と通信します。PIMG 装置は、電話システム固有のプロトコル（デジタル、アナログ、またはシリアル）を使用して、電話ネットワーク経由で回線交換電話システムと通信します。

PIMG 連動の各タイプの概要とネットワーク接続を示す図については、「電話システム連動の動作」を参照してください。

設定

PIMG または TIMG を設定する場合、インストール担当者は該当するインテグレーション ガイドに記載されている次の手順を実行します。

1. 電話システムを設定します。

2. PIMG/TIMG 装置を設定します。PIMG/TIMG の設定には電話システム固有の部分がありますが、電話システムの設定ほどではありません。

3. 連動させるために Cisco Unity Connection を設定します。

電話システム、PIMG/TIMG 装置、および Connection の設定については、該当する Cisco Unity Connection Integration Guideを参照してください。このドキュメントは、 http://www.cisco.com/en/US/products/ps6509/products_installation_and_configuration_guides_list.html から入手可能です。

ファームウェアの更新

PIMG 装置または TIMG 装置を受け取ったとき、その装置のファームウェアの更新が必要になる場合があることに注意してください。PIMG または TIMG の管理インターフェイスを使用して、ファームウェア ファイルを簡単に更新できます。ファームウェアの更新は、 http://tools.cisco.com/support/downloads/go/Redirect.x?mdfid=278875240 から入手可能です（この URL にアクセスするには www.cisco.com にログインする必要があることに注意してください）。詳細は、該当するインテグレーション ガイドを参照してください。

シリアル連動

Cisco Unity Connection では、次のシリアル プロトコルをサポートしています。

• SMDI

• MCI

• MD-110

PIMG/TIMG 装置のシリアル ポートは、当初は標準の RS-232 シリアル ポートとしてではなく、管理ポートとして設計されました。したがって、電話システムとマスター PIMG/TIMG 装置との間のデータ リンクのために、カスタム シリアル ケーブルが必要です（このケーブルはシスコから入手できます）。

ポート キャパシティの増加

PIMG 装置には 8 個のポートがあります。システム ポートのキャパシティを増やすために、複数の PIMG 装置をスタックできます。たとえば、32 個のポートが必要である場合は、4 台の PIMG 装置をスタックできます。

TIMG 装置は T1-CAS をサポートする回線交換電話システムと連動しますが、ラック用に最適化された 1 つのユニットのスパンごとに 24 個の T1 ポートがあります。シングル スパン、デュアル スパン、クワッド スパンの TIMG 装置が使用可能です。

Cisco Unity Connection クラスタ

PIMG/TIMG 連動では、Cisco Unity Connection クラスタ（アクティブ/アクティブ高可用性）をサポートしています。該当する Cisco Unity Connection Integration Guideの説明に従って、PIMG/TIMG 装置と Connection サーバの両方に対して設定を変更する必要があります。このドキュメントは、 http://www.cisco.com/en/US/products/ps6509/products_installation_and_configuration_guides_list.html から入手可能です。

複数の連動のサポート/支社との連結

PIMG/TIMG 装置を WAN によって分割して、リモートの支社のサイトにある回線交換電話システムをサポートできます。たとえば、Cisco Unity Connection を一元化された本社に配置し、本社と支社の両方のサイトで回線交換電話システムをサポートできます。

その例として、4 つの異なる製造元（Nortel、Avaya、NEC、Siemens など）の 4 つの電話システムがあり、その 4 つの電話システムをサポートするために Connection サーバで 4 つの異なる電話システムの連動を作成すると仮定します。スタンドアロンの Connection サーバは最大 144 個のポートをサポートし、4 つの電話システムに接続します。次の例を参考にしてください。

• シアトルのサイトでは、15 台の PIMG 装置をスタックして 120 個のポートをサポートできます。

• ニューヨークのサイトでは、2 台の PIMG 装置をスタックして 16 個のポートをサポートできます。

• 東京のサイトでは、1 台の PIMG 装置を使用して 4 個のポートをサポートできます。

• ダラスのサイトでは、1 台の PIMG 装置を使用して 2 個のポートをサポートできます。

PIMG 装置には 8 個のポートが付属していますが、各装置で 8 個より少ないポートを使用できることに注意してください。

PIMG 装置を WAN で分割してリモートの電話システムをサポートする場合は、オーディオ コーデックの適切な選択、帯域幅のキャパシティ計画、および QOS の計画が必要です。PIMG 装置と Connection では、G.729a と G.711 の両方のオーディオ コーデックがサポートされます。PIMG はシスコのデバイスではなく、Dialogic 社製のデバイスであるため、ロケーション ベースの CAC の使用は適用されません。WAN 上に PIMG を配置する場合は、次のネットワークと帯域幅の要件を満たす必要があります。

• G.729a オーディオ コーデックの場合、各ボイス メッセージ ポートで 32.76 Kbps 以上の保証帯域幅（イーサネット、20 バイトのペイロード、5 パーセントのオーバーヘッドを想定）。

• G.711 オーディオ コーデックの場合、各ボイス メッセージ ポートで 91.56 Kbps 以上の保証帯域幅（イーサネット、160 バイトのペイロード、5 パーセントのオーバーヘッドを想定）。

• Network Address Translation（NAT; ネットワーク アドレス変換）を実装しているネットワーク デバイスがない。

PIMG 装置が WAN によって分割されている場合、適切な QOS トラフィックによってコール制御とメディア トラフィックの優先順位を付け、PIMG 装置を起点とするボイス トラフィックにマーク付けします。PIMG 装置の Call Control QOS Byte と RTP QOS Byte に次の値を設定します。

• Call Control QOS Byte フィールドに 104 と入力します。

• RTP QOS Byte フィールドに 184 と入力します。

PIMG 装置の Call Control QOS Byte および RTP QOS Byte フィールドには、QOS ビット フラグを表す 10 進数の値を定義することに注意してください。これらの値は、IPv4 TOS または Differentiated Services Codepoint（DSCP）として解釈されます。詳細については、Dialogic 社が提供している『Dialogic 1000 and 2000 Media Gateway Series User's Guide』を参照してください。

複数の電話システムと連動させる場合の要件

複数の電話システムと連動させる場合、Cisco Unity Connection には次の要件があります。

• すべての電話システムと Connection サーバの要件を満たしていること。 http://www.cisco.com/en/US/products/ps6509/products_installation_and_configuration_guides_list.html で該当するCisco Unity Connection Integration Guideを参照してください。

• Connection サーバに、電話システムと接続するための十分な数のボイス メッセージ ポートがあること。ポート数は Connection のライセンス ファイルで有効にされているポート数を超えないようにしてください。

• Connection が Cisco Unified CM とは別のサーバにインストールされていること。Connection が Cisco Unified Communications Manager Business Edition (CMBE) として Cisco Unified CM と同じサーバにインストールされている場合、複数の連動はサポートされません。

オプションの連動機能

次の各項を参照してください。

• 「代行内線番号」

• 「代替 MWI」

代行内線番号

ユーザごとに、プライマリ内線番号に加えて代行内線番号を設定できます。代行内線番号は、ユーザ電話機上の複数回線着信表示の処理など、さまざまな理由で使用できます。また、代行内線番号は、携帯電話、自宅の電話、または職場の別のサイトなどの別のデバイスからの Cisco Unity Connection への発信がより便利になります。

代行内線番号の電話番号を指定すると、Connection はその番号からのすべての通話をプライマリ内線番号からの通話の処理と同じ方法で処理します（ANI または発信者 ID が電話システムから Connection に伝えられると仮定します）。つまり、Connection は代行の電話番号をユーザ アカウントと関連付け、その番号からの通話が発生した場合、Connection はパスワードを入力してログオンするようにユーザに要求します。

代替 MWI

最大 10 個の内線番号でユーザの新しいメッセージをアクティブにする場合に、代替 MWI をアクティブにするように Cisco Unity Connection を設定できます。たとえば、内線 1001 に残されたメッセージは、内線 1001 と 1002 の MWI でアクティブにすることができます。

Connection は MWI を使用してユーザに新しいボイス メッセージがあることを警告します。MWI は、新規電子メール、ファックス、または受信確認メッセージの通知には使用されません。

集中型ボイス メッセージ

Cisco Unity Connection は、電話システムを使用した集中型ボイス メッセージをサポートしており、Avaya DCS、Nortel MCDN、Siemens CorNet などの専用プロトコルや、QSIG または DPNSS などの規格ベースのプロトコルなど、さまざまな電話システム間ネットワーキング プロトコルをサポートしています。集中型ボイス メッセージは電話システムとそのインターフォン システム ネットワークの機能であり、ボイス メールではないことに注意してください。Connection は、電話システムとそのインターフォン システム ネットワーキングが正しく設定されている場合に、集中型ボイス メッセージをサポートします。

集中型ボイス メッセージに関連する電話システムについて説明する場合、基本的に 2 つの種類があります。

• メッセージ センター PINX ：電話システムがボイス メッセージ システムをホストします（電話システムはボイス メッセージ システムに直接接続されます）。

• ユーザ PINX ：電話システムはボイス メッセージ システムからリモートの場所に存在します（電話システムはボイス メッセージ システムに直接接続されません）。

集中型ボイス メッセージは、ネットワーク接続されている電話システム環境内のすべてのユーザにボイス メッセージ サービスを提供します。Connection は、メッセージ センター PINX 上でホストとなることができ、メッセージ センター PINX とすべてのユーザの PINX 電話システムが適切にネットワーク接続されている場合に、企業内のすべてのユーザにボイス メッセージ サービスを提供します。

集中型ボイス メッセージ設定が存在する場合、次に示す最低レベルの機能をサポートするには、適切なインターフォン システム ネットワーキング プロトコルが存在する必要があります。

• Message waiting indication（MWI; メッセージ受信インジケータ）。

• 転送。正しい発信者 ID と着信者 ID がボイス メッセージ システムに送信されることを保証します。

• 宛先変更。正しい発信者 ID と着信者 ID がボイス メッセージ システムに送信されることを保証します。

ボイス メッセージ システムがどのように使用されるかに応じて、他の機能が必要になる場合もあります。たとえば、自動応答機能も提供する場合は、ヘアピンコールを防ぐために、パス置換機能が必要となります。

すべての電話システムがメッセージ センター PINX として機能できるわけではありません。メッセージ センター PINX として機能できない電話システムの場合、Connection を Cisco Unified Communications Manager に移動して、Cisco Unified CM をメッセージ センター PINX として機能させ、回線交換電話システムを ユーザ PINX として機能させることを検討します。

集中型ボイス メッセージ環境で Connection を Cisco Unified CM でメッセージ センター PINX として機能するホストとして設定する場合の詳細については、次を参照してください。

• アプリケーション ノート『Cisco CallManager 4.1-Voicemail Interoperability: Cisco Unity 4.0(4) with Cisco CallManager 4.1(2) Configured as Message Center PINX Using Cisco Catalyst 6608 T1 Q.SIG with MGCP』。このドキュメントは、 http://www.cisco.com/en/US/docs/voice_ip_comm/cucme/pbx/interop/notes/414111.pdf から入手可能です。

• Cisco Interoperability Portal にある、Cisco Unified Communications Manager とさまざまな回線交換電話システムの間の QSIG トランクの設定についての適切なアプリケーション ノート。このドキュメントは、 http://www.cisco.com/en/US/netsol/ns728/networking_solutions_products_generic_content0900aecd805b561d.html から入手可能です。

Connection と回線交換電話システムで集中型ボイス メッセージを導入する場合、回線交換電話システムが Connection をホストできるメッセージ センター PINX として機能できるかどうかの判断はお客様により異なることに注意してください。お客様は、MWI、転送、宛先変更、パス置換などの必要な機能がサポートされているかどうかも確認する必要があります。

Cisco Unified CM クラスタ間のクラスタ間トランクは、Annex M.1 機能を使用することで QSIG に対応できます。これにより、Connection は 1 つの Cisco Unified CM クラスタと連動できます。Connection と連動するクラスタのポートは、他のクラスタの電話機用の MWI のオン/オフの切り替え専用にすることができます。
