この章では、システム ソフトウェアのアップデート、サービスの再起動、Vault および Streamer サーバのシャットダウンを含む、共通管理作業の実行方法について説明します。この章は、次の内容で構成されています。
• 「マニュアル」
(注) 分割ドメイン管理で仮想ビデオ インフラストラクチャ(VVI)がイネーブルの場合、Vault または Caching Node に関連付けられた CDSM ページは VVI Manager(VVIM)にだけ表示され、Streamer に関連付けられた CDSM ページは Stream Manager にだけ表示されます。詳細については、「仮想ビデオ インフラストラクチャ」を参照してください。
(注) この章で説明する機能を実行する読み取り/書き込み権限が必要です。
• 1 台以上の Vault サーバ、1 台以上の Streamer サーバ、および 1 台の CDSM
CDS のすべてのコンポーネントは CDSM で一括して設定、モニタおよび管理されます。CDSM は独自のサーバ上で動作するブラウザベースのインターフェイスです。ただし、CDSM 機能を含む ISV システムもあります。
CDS は、次の 3 つのレベルのユーザ アクセスを提供します。
• Read only アクセスでは、設定とモニタリング機能への表示アクセスのみを提供します。
• Read/write アクセスでは、設定を変更し、システムのすべての状態をモニタできる機能を提供します。また、Read/write アクセス権を持つユーザは、CDS でソフトウェア アップグレードを実行し、サーバを再起動し、サービスを再起動できます。
• Master アクセスには、Read/write レベルのすべての権限があり、別のユーザのアクセス レベルを追加、削除、および変更できます。
• Engineering アクセスは、CDS 診断用およびインストール時に CDS を初期化するときに主に使用されます。CDS の設定後、日常の操作に Engineering アクセス レベルのユーザは必要ではありません。
1 人の組み込みユーザ「admin」には、Master ユーザ機能が与えられています。これは、新しいシステムに存在する唯一のユーザです。
CDS は Master レベルのアクセス権限を持つ 1 人の組み込みユーザ「admin」を提供します。このユーザは削除できません。Master ユーザはさまざまなアクセス レベルを持つ別のユーザを追加できます。
ステップ 1 [Maintain] > [Users] > [Add User] を選択します。[Add User] ページが表示されます。
ステップ 2 表 7-1 の説明に従って、フィールドに入力します。
|
|
---|---|
ユーザ ログイン ID。ユーザ名は 25 文字以内にする必要があります。米国規格協会(ANSI)文字セットから、任意の 7 ビット文字を使用できます。 |
|
ドロップダウン リストから適切なアクセス レベルを選択します。アクセス レベルの説明については、この項「ユーザ アクセス」の最初の部分を参照してください。 |
ステップ 3 [Add User] をクリックして、このユーザを追加します。
フィールドをクリアしてやり直すには、[Reset] をクリックします。
ユーザ パスワードとアクセス レベルを変更するには、次の手順を実行します。
ステップ 2 [Action] ドロップダウン リストから、[Change Password] または [Change Access] を選択します。
ステップ 3 [User Name] ドロップダウン リストから、ユーザ名を選択します。
ステップ 4 新しいパスワードを入力するか、必要に応じてアクセス権限を選択します。これらのフィールドの説明については、 表 7-2 を参照してください。
|
|
---|---|
ドロップダウン リストから適切なアクセス レベルを選択します。アクセス レベルの説明については、この項「ユーザ アクセス」の最初の部分を参照してください。 |
ステップ 5 [Submit] をクリックして変更を保存します。
フィールドをクリアしてやり直すには、[Reset] をクリックします。
ユーザ リストからユーザを削除するには、次の手順を実行します。
ステップ 1 [Maintain] > [Users] > [Edit User] を選択します。[Edit User] ページが表示されます(図 7-1)。
ステップ 2 [Action] ドロップダウン リストから、[Delete User] を選択します。
ステップ 3 [User Name] ドロップダウン リストから、ユーザを選択します。
ステップ 4 ユーザを削除するには、[Submit] をクリックします。
フィールドをクリアしてやり直すには、[Reset] をクリックします。
すべてのユーザ設定を表示するには、Master アクセス レベルでログインする必要があります。[Maintain] > [Users] > [View Users] を選択します。[View Users] ページが表示されます。
[User Default Settings] ページでは、CDSM にログインするたびにユーザの設定が呼び出されるように、[Media Scheduler] ページの設定を指定できます。Master レベルのアクセス権限を持っている場合は、すべてのユーザの設定を指定できます。メディア スケジューラの詳細については、「Media Scheduler の設定」を参照してください。
ユーザのデフォルト設定を変更するには、次の手順を実行します。
ステップ 2 [Select User] ドロップダウン リストから、ユーザを選択します。[User Default Settings] ページがリフレッシュされ、ユーザ設定が表示されます(図 7-1)。

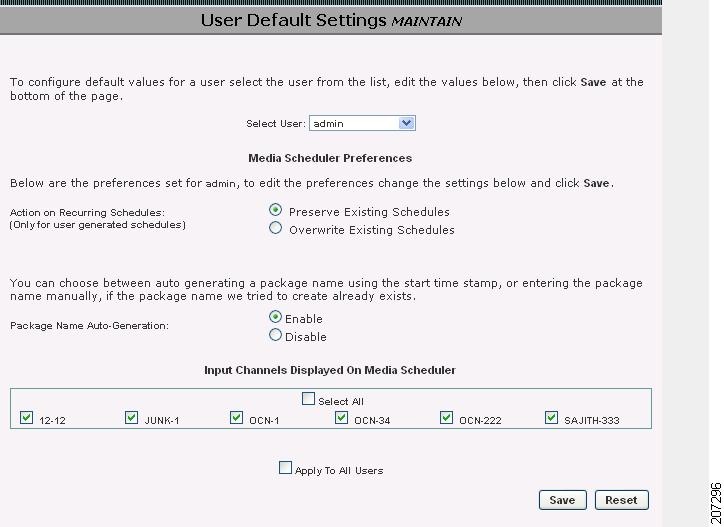

図 7-1 [User Default Settings] ページ
ステップ 3 ページの [Media Scheduler Preferences] セクションで、必要に応じて選択します。フィールドの説明については、 表 7-3 を参照してください。
ステップ 4 ページの [Media Scheduler] セクションの [Input Channels Displayed] で、スケジュールするチャネルのチェックボックスをオンにするか、[Select All] チェックボックスをオンにしてすべてのチャネルを選択します。
ステップ 5 Master レベルのアクセス権限があり、すべてのユーザにこのページのユーザ デフォルト設定を適用したい場合は、[Apply To All Users] チェックボックスをオンにします。
ステップ 6 変更を保存するには、[Save] をクリックします。
フィールドをクリアしてやり直すには、[Reset] をクリックします。
[Server Maintenance] ページでは、メンテナンス用にサーバをオフロードおよびシャットダウンする機能と、サーバをシャットダウンせずに再起動する機能を提供します。[Server Maintenance] ページには、次の項目が含まれます。
• サーバの再起動
サーバの再起動は単純に装置をシャットダウンし、インストールされたバージョンのソフトウェア イメージを使用して再起動します。このアクションは、装置の電源をオフにしません。
ステップ 1 [Maintain] > [Servers] > [Server Restart] を選択します。[Server Restart] ページが表示されます。
ステップ 2 [Server IP] ドロップダウン リストから、サーバの IP アドレスまたはニックネームを選択し、[Display] をクリックします。サーバ タイプと ID、およびアレイ ID が表示されます。
ステップ 3 [Restart] ドロップダウン リストから、[Yes] を選択し、[Submit] をクリックします。
シャーシの電源ボタンを使用して装置の電源をオフにすることによるシャットダウンは、シャットダウン時のシステム ステータスを含む設定情報の破損につながる可能性があるため、推奨しません。
CDSM を使用したシャットダウンおよび再起動を推奨します。[Server Shutdown] は、選択した装置をシャットダウンし、電源をオフにします。
サーバをシャットダウンし電源をオフにするには、次の手順を実行します。
ステップ 1 [Maintain] > [Servers] > [Server Shutdown] を選択します。[Server Shutdown] ページが表示されます。
ステップ 2 [Server IP] ドロップダウン リストから、サーバの IP アドレスまたはニックネームを選択し、[Display] をクリックします。サーバ タイプと ID、およびアレイ ID が表示されます。
ステップ 3 [Shutdown] ドロップダウン リストから、[Yes] を選択し、[Submit] をクリックします。
[Server Offload] ページにより、サーバのオフロードをイネーブルまたはディセーブルにできます。[Server Offload] がサーバでイネーブルになっている場合、サーバは新規のプロビジョニングを拒否するように設定されます。つまり、Vault 上での新規の取り込みや、Streamer 上での新規のストリームを許可しません。
[Server Offload] をイネーブルにするには、次の手順を実行します。
ステップ 2 [Server IP] ドロップダウン リストから、サーバの IP アドレスまたはニックネームを選択し、[Display] をクリックします。サーバ タイプと ID、およびアレイ ID が表示されます。
ステップ 3 [Enable] を選択し、[Submit] をクリックします。
[Server Offload] をイネーブルにした後は、現在のトラフィック アクティビティをモニタできます。サーバのオフロードが完了すると、ソフトウェアをアップデートできます。Vault サーバのアクティビティを表示するには、「コンテンツ オブジェクトのモニタリング」を参照してください。Streamer のアクティビティを表示するには、「ストリームオブジェクトのモニタリング」を参照してください。サーバが ISV の場合、ソフトウェアをアップデートする前に、アクティビティがコンテンツ オブジェクトとストリーム オブジェクトの両方で完了していることを確認します。
(注) [Server Offload] 設定は、システムをリブートしても変わりません。
ソフトウェア アップグレードまたはメンテナンスが完了した後は、サーバがシステムに再び組み込まれるように、サーバのオフロードをディセーブルにする必要があります。
[Server Offload] をディセーブルにするには、次の手順を実行します。
ステップ 2 [Server IP] ドロップダウン リストから、サーバの IP アドレスまたはニックネームを選択し、[Display] をクリックします。サーバ タイプと ID、およびアレイ ID が表示されます。
ステップ 3 [Disable] を選択し、[Submit] をクリックします。
[System Thresholds] ページでは、CDS リソースの損失と使用率に対するしきい値を設定し、CDS サービスのモニタリングをイネーブルまたはディセーブルにできます。ページの [Performance Parameters] セクションにしきい値があります。ページの [System Services] セクションで、特定のサービスのモニタリングをイネーブルまたはディセーブルにできます。モニタするシステム サービスを表示するには、「サービス モニタ」を参照してください。 表 7-4 に、[Performance Parameters] セクションの各しきい値と、各しきい値がモニタされる場所を示します。
|
|
---|---|
「システム ヘルス」の [Network] インジケータ ボックス。 |
|
「システム ヘルス」の [Disk] インジケータ ボックス。 |
|
システムのしきい値を設定し、システム サービスをイネーブルまたはディセーブルにするには、次の手順を実行します。

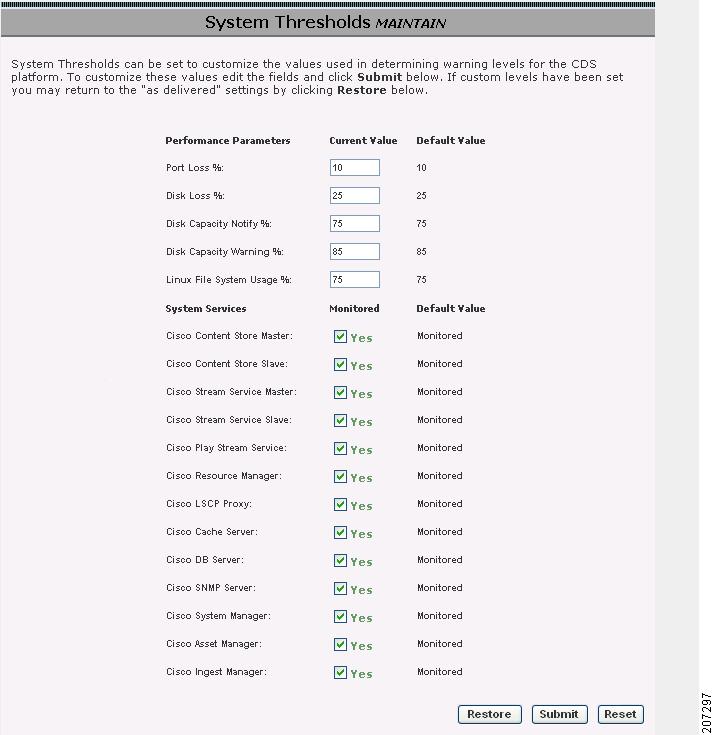

ステップ 1 [Maintain] > [Servers] > [System Thresholds] を選択します。[System Thresholds] ページが表示されます(図 7-2)。
ステップ 2 しきい値設定を入力して、必要に応じてサービスをイネーブルまたはディセーブルにします。
ステップ 3 [Submit] をクリックして、設定を保存します。
フィールドをクリアしてやり直すには、[Reset] をクリックします。
デフォルト設定に戻すには、[Restore] をクリックします。デフォルト値は、ページの別のカラムに表示されます。
各サーバは、CDS の他のコンポーネントと使用できるサービスを実行します。サービスは設定が変更されるたびに、自動的には再起動されません。サービスを再起動する必要がある場合は、[Services Restart] ページでこのオプションを提供しています。このアクションは、装置の電源をオフにしてから再びオンにする操作ではありません。 表 7-5 では、さまざまなサービスについて説明します。
|
|
---|---|
オプション機能。Bandwidth Manager の設定が変更されるたびに、Bandwidth Manager のリロードが必要です。 |
|
ステップ 1 [Maintain] > [Services] を選択します。[Services Restart] ページが表示されます。
ステップ 2 [Server IP] ドロップダウン リストから、サーバの IP アドレスまたはニックネームを選択し、[Display] をクリックします。サーバ タイプと ID、およびアレイ ID が表示されます。
ステップ 3 再開する各サービスの横にあるチェックボックスをオンにし、[Submit] をクリックします。
フィールドをクリアしてやり直すには、[Reset] をクリックします。
[Software Maintenance] ページでは、CDS ソフトウェアの表示、電子番組ガイド(EPG)ファイルのアップロード、仮想ビデオ インフラストラクチャ(VVI)のサーバ ID およびグループ ID の生成、およびトポロジ ファイルのアップロードができます。具体的な内容は、次のとおりです。
• 分割ドメイン管理を使用した VVI を対象としたサーバ ID およびグループ ID の識別
TV CDS ソフトウェアのバージョンとサーバ情報を表示するには、[Maintain] > [Software] > [Software Version] を選択します。[Software Version] ページが表示されます。[Server IP] ドロップダウン リストから、サーバの IP アドレスまたはニックネームを選択し、[Display] をクリックします。次の情報が表示されます。
• サーバ タイプ(Vault、Streamer SSV(ISV))
• 製品 ID(PID):CDE モデル(Cisco ISM(Integrated Service Module)ライン カードなど)
[EPG File Upload] ページは、電子番組ガイド(EPG)ファイルをメディア スケジューラで使用するために CDS にアップロードする際に使用できます。EPG ファイルは、XML ファイルです。
(注) EPG ファイルをアップロードする前に、チャネル情報を入力する必要があります。詳細については、「入力チャネルの設定」を参照してください。
EPG ファイルをアップロードするには、次の手順を実行します。
ステップ 1 [Maintain] > [Software] > [EPG Upload] を選択します。[EPG File Upload] ページが表示されます。
ステップ 2 フル パスとファイル名を [EPG File Location] フィールドに入力するか、[Browse] をクリックし、[Browse] ウィンドウを使用してファイルを配置します。
ステップ 3 EPG ファイルのフル パスおよびファイル名を入力した後、[Upload] をクリックします。
フィールドをクリアしてやり直すには、[Reset] をクリックします。
VVIM はすべての識別子を管理し、Stream Manager は VVIM からグループ ID とサーバ ID の範囲を取得し、管理する Streamer に使用します。
表 7-6 に、CDSM GUI ID の名前と、setupfile および .arroyorc ファイル内の CServer 名とのマッピングを示します。
|
|
---|---|
[Configuration Generator] ページが Stream Manager のグループ ID およびサーバ ID を生成するために使用されます。Stream Manager が cdsconfig スクリプトを使用して初期設定中に VVIM に問い合わせると、VVIM は ID を生成して Stream Manager に送信し、[Configuration Generator] ページのテーブルに入力します。これはポート 80 で HTTP GET 要求によって実行されます。
Stream Manager が初期設定中に VVIM に問い合わせできない場合、cdsconfig スクリプトは Stream Manager の管理者に、サーバ ID を VVIM 管理者に問い合わせるよう要求します。VVIM 管理者は [Configuration Generator] ページに移動し、Stream Manager の ID を生成します。
HTTP Streamer の場合、Stream Manager が VVIM に到達できない場合、ポート 80 が通信用に開いていないか、他の接続の原因があるため、Stream Manager の管理者は必要な情報について VVIM 管理者に問い合わせることができます。この情報は、次のとおりです。
[Configuration Generator] ページを使用して、VVIM 管理者はグループ ID とサーバ ID の範囲を検索し、必要に応じて ID を生成できます。VVIM 管理者は、Stream Manager の管理者が [Stream Groups Setup] ページで要求されたときに入力する、Stream Group 用の最初のグループ ID を提供することができます。
Cache Group 情報が CacheGroupsConfig.xml という XML ファイルに含まれています。VVIM 管理者は [Download] リンクをクリックして CacheGroupsConfig.xml ファイルを表示し、[Download] リンクを右クリックして、XML ファイルをローカルに保存できます。この XML ファイルは Stream Manager の管理者に送信することができ、Stream Manager では [Cache Group Locator] ページからファイルをアップロードできます。
新しい ID を生成したり、既存の ID を表示するには、次の手順を実行します。
ステップ 1 [Maintain] > [Software] > [Configuration Generator] を選択します。[Configuration Generator] ページが表示されます(図 7-3)。

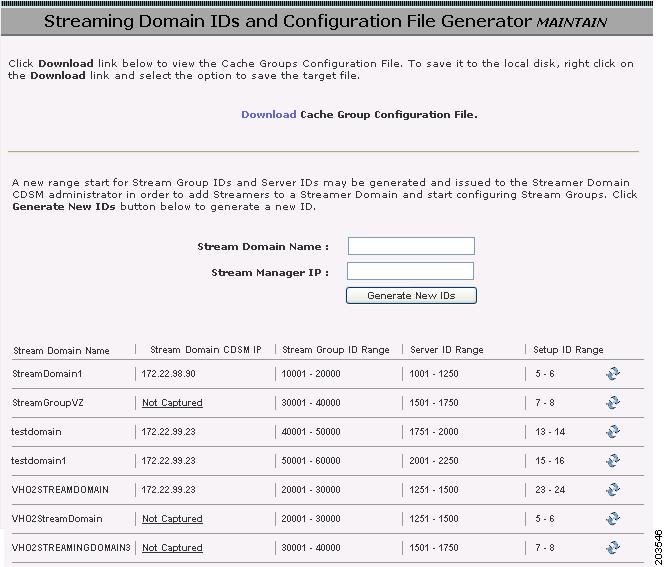

図 7-3 [Configuration Generator] ページ
ステップ 2 [Stream Domain Name] フィールドに、ID の生成対象となる Stream Manager の名前を入力します。
ステップ 3 [Stream Manager IP] フィールドに、ID の生成対象となる Stream Manager の IP アドレスを入力します。
ステップ 4 [Generate New IDs] をクリックします。
[Configuration Generator] ページのテーブルには、ストリームのドメイン名、Stream Manager の IP アドレス、および各 Stream Manager に割り当てられている ID の範囲が表示されます。
Stream Group ID の範囲およびサーバ ID の範囲
グループ ID およびサーバ ID は、「not generated」とテーブルに表示される場合があります。ID を生成するには、[Stream Group ID Range] カラムの「Not generated」テキストをクリックします。ID を生成するかどうかを確認するダイアログボックスが表示されます。[OK] をクリックします。
Stream Manager の IP アドレスは、[CDSM Setup] ページを使用して Stream Manager を設定するまで、[Configuration Generator] ページのテーブルには含まれません。Stream Manager の IP アドレスの取得に失敗する場合があります。この場合、エントリには「Not Captured」と表示されます。IP アドレスを手動で入力するには、「Not Captured」リンクをクリックします。テキスト ボックスに更新アイコン(プラス記号)とキャンセル アイコン(X)が示されます。
設定 ID は分割ドメイン管理機能を持ち、CCP Streamer を使用している RTSP 環境でのみ使用されます。VVIM は各ストリーム ドメインに 2 つの設定 ID のみ生成します。設定 ID は Stream Group の Setup サーバの識別に使用されます。Setup および Control サーバは [Control/Setup IP] ページの各 Stream Group に設定されます。詳細については、「Control および Setup IP の設定」を参照してください。Stream Manager が 2 つの割り当てられた設定 ID を使用する場合、Stream Manager は新たな設定 ID セットを VVIM に問い合わせます。Stream Manager と VVIM 間の接続に失敗すると、Stream Manager の管理者は VVIM 管理者に ID を問い合わせます。[Setup ID Range] カラムの [Generate new Setup ID] 範囲アイコンをクリックすると、新しい設定 ID を生成できます。
(注) CCP Streamer は、RTSP 環境の VVI 分割ドメイン管理ではサポートされません。
マニュアルを表示するには、[Maintain] > [Manuals] を選択します。[Manual] ページが表示されます。マニュアルへのリンクをクリックします。マニュアルは、ブラウザの Acrobat Reader プラグインで表示されます。
ヒント コンピュータにマニュアルをダウンロードするには、マニュアルのリンクを右クリックし、後で表示できるようにハード ドライブ上の場所にマニュアルを保存します。
