8000 シリーズモジュールの取り付けと取り外し

PDF - Complete Book (9.87 MB) PDF - This Chapter (1.15 MB)
View with Adobe Reader on a variety of devices

検索結果

Updated:: 2015年6月3日

章のタイトル： 8000 シリーズモジュールの取り付けと取り外し

アプライアンスのモジュールスロット

8000 シリーズモジュールの取り付けと取り外し

8000 シリーズアプライアンスでは、モジュラの配置を柔軟に行うことができます。以下の操作を行うには、この項の手順を実行します。

• アプライアンスに新しいモジュールを取り付ける

• アプライアンスに取り付けられているモジュールを取り外したり交換したりする

以下の項では、8000 シリーズモジュールの取り付け、取り外し、または交換のための方法を説明します。

• 「8000 シリーズアプライアンスのモジュールスロット」

• 「同梱品目」

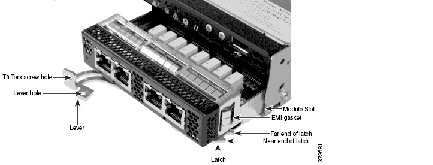

• 「モジュールパーツの特定」

• 「はじめる前に」

• 「モジュールまたはスロットカバーの取り外し」

• 「モジュールまたはスロットカバーの取り付け」

8000 シリーズアプライアンスのモジュールスロット

8000 シリーズアプライアンスは、次のスロットのモジュールを使用できます。

• 「81xx ファミリ」

• 「82xx ファミリおよび 83xx ファミリ」

アプライアンスにモジュールを取り付けた後、以下のセクションを参照して、モジュールの詳細な使用方法を確認してください。

• センシングインターフェイスの設定方法について詳しくは、「センシングインターフェイスの識別」を参照してください。

• スタックモジュールの使用方法について詳しくは、「スタック構成でのデバイスの使用」を参照してください。

81xx ファミリ

81xx ファミリアプライアンスは、次のスロットのモジュールを使用できます。

図 C-1 81xx ファミリのプライマリデバイス

スタック構成に関する考慮事項

スタックデバイスについては、以下のようにモジュールを構成します。

• プライマリデバイスだけにネットワークモジュール（NetMod）を取り付けます。

• プライマリデバイスに 1 つのスタックモジュール、およびセカンダリデバイスに 1 つのスタックモジュールを取り付けます。

82xx ファミリおよび 83xx ファミリ

82xx ファミリと83xx ファミリのアプライアンスは、以下のスロットでモジュールを使用できます。

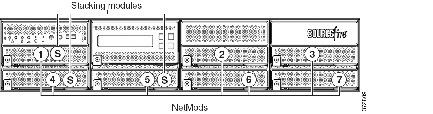

図 C-2 82xx ファミリと83xx ファミリのプライマリデバイス

スタック構成に関する考慮事項

スタックデバイスについては、以下のようにモジュールを構成します。

• プライマリデバイスだけにネットワークモジュール（NetMod）を取り付けます。

• スタックされたセカンダリデバイスごとに 1 つのスタックモジュールをプライマリデバイスに取り付け、各セカンダリデバイスに 1 つのスタックモジュールを取り付けます。

図 C-3 82xx ファミリと83xx ファミリのセカンダリデバイス

同梱品目

モジュールアセンブリキットには、T8 トルクスドライバ、および以下の 1 つ以上のモジュールが含まれています。

• クワッドポート 1000BASE-T の銅線の設定可能なバイパス NetMod。詳細については、「クワッドポート 1000BASE-T（銅線）設定可能バイパス NetMod」を参照してください。

• クワッドポート 1000BASE-SX の光ファイバの設定可能なバイパス NetMod。詳細については、「クワッドポート 1000BASE-SX（光ファイバ）設定可能バイパス NetMod」を参照してください。

• デュアルポート 10GBASE（MMSR または SMLR）の光ファイバの設定可能なバイパス NetMod。詳細については、「デュアルポート 10GBASE（MMSR または SMLR）光ファイバの設定可能バイパス NetMod」を参照してください。

• デュアルポート 40GBASE-SR4 の光ファイバの設定可能なバイパス NetMod。詳細については、「デュアルポート 40GBASE-SR4（光ファイバ）設定可能バイパス NetMod」を参照してください。

（注）このデュアルスロット NetMod は、40G 容量の 3D8250 または 3D8350 でのみ使用します。アプライアンスをアップグレードする必要がある場合は、『Cisco 8000 Series Device 40G Capacity Upgrade Guide』を参照してください。

• クワッドポート 1000BASE-T の銅線接続の非バイパス NetMod。詳細については、「クワッドポート 1000BASE-T（銅線）非バイパス NetMod」を参照してください。

• クワッドポート 1000BASE-SX の光ファイバ接続の非バイパス NetMod。クワッドポート 1000BASE-SX の光ファイバ接続の非バイパス NetMod。詳細については、「クワッドポート 1000BASE-SX（光ファイバ）の非バイパス NetMod」を参照してください。

• クワッドポート 10GBASE（MMSR または SMLR）の光ファイバ接続の非バイパス NetMod。詳細については、「クワッドポート 10GBASE（MMSR または SMLR）光ファイバ非バイパス NetMod」を参照してください。

注意クワッドポート 10GBASE の光ファイバ接続の非バイパス NetMod には、取り外しのできない Small Form-factor Pluggable（SFP）トランシーバが含まれています。SFP を取り外そうとすると、モジュールが破損する可能性があります。

• スタックモジュール。詳細については、「スタックモジュール」を参照してください。

アプライアンス上の互換性がないスロットに NetMod を取り付ける場合、または NetMod が他の点でシステムと互換性がない場合は、NetMod を設定しようとすると、管理している防御センターの Web インターフェイスにエラーまたは警告メッセージが表示されます。支援が必要な場合は、サポートに連絡してください。

（注） NetMod を交換すると、完全に設定済みの韓国認証（KCC マーク）アプライアンスの設定が変更されることがあります。詳しくは、アプライアンスの元のコンフィギュレーションマニュアル、および『Regulatory Compliance and Safety Information for FirePOWER and FireSIGHT Appliances』マニュアルを参照してください。
