Cisco IPCC Enterprise Edition インストレーション コンフィギュレーション ガイド Release 7.0(0)

CallManager Administration ユーティリティについて

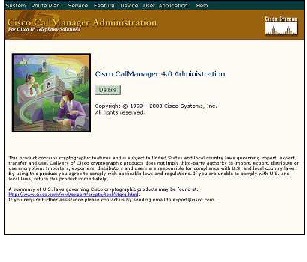

この章で説明されている作業の大半は、CallManager Administration ユーティリティで行います。 CallManager Administration はすべての CallManager にインストールされます。 CallManager Administration にアクセスするには、［Start］>［Programs］>［Cisco CallManager］>［Administration］の順に選択します。 または Web ブラウザで、 http://<callmanagerservername>/ccmadmin と入力します。

IPCC Enterprise で使用するエージェント用 IP Phone を設定する方法

CallManager でエージェント用 IP Phone を設定する方法

IPCC Enterprise システム内の Cisco IP Phone を Cisco CallManager で管理するには、それぞれの IP Phone を CallManager Administration データベースに登録して設定する必要があります。 この作業には、次の 3 つの方法があります。

a. 手動設定： 手動設定の場合は、エージェント用 IP Phone を個別に設定します。 この章で説明されているのは、この設定方法です。

b. 自動登録： 自動登録の場合は、Cisco IP Phone を IP テレフォニー ネットワークに接続すると、その電話機が自動的に Cisco CallManager データベースへ追加されます。 自動登録では、利用可能な連番のディレクトリ番号が各電話に割り当てられます。 各電話機に特定の番号を割り当てたい場合などには、自動登録は使用しないでください。 自動登録の設定方法は、本ガイドでは説明していません。 詳細については、『 Cisco CallManager アドミニストレーション ガイド 』を参照してください。

c. 一括設定： CallManager Bulk Administration Tool は、複数の Cisco IP Phone の追加、変更、削除を一括して行うためのプラグイン アプリケーションです。 Bulk Administration Tool の使用方法は、本ガイドでは説明していません。 詳細については、『 Cisco CallManager Bulk Administration Tool ユーザ ガイド 』を参照してください。

CallManager でエージェント用 IP Phone を手動で設定するには、IPCC Enterprise システム内のエージェント用 IP Phone ごとに、次の手順を実行してください。

1. CallManager Administration で、［Device］>［Add a Device］の順に選択します。

2. ［Device Type］から、［Phone］を選択します。［Next］をクリックします。

3. ［Phone Type］から、設定する Cisco IP Phone のモデルを選択します。［Next］をクリックします。

4. ［MAC Address］フィールドに、電話機の MAC アドレスを入力します。 IP Phone の MAC アドレスを確認するには、電話機の背面にあるステッカーを見るか、電話機で［Settings］>［Network Configuration］>［Select］の順に選択します。

5. ［Device Pool］から、［Default］を選択します。

6. ［Insert］をクリックします。 この電話機の回線 1 に今すぐディレクトリ番号を追加するかどうかを確認するメッセージが表示されます。［OK］をクリックします。

7. ［Directory Number］に、この電話機のディレクトリ番号を入力します。 これは、エージェントが電話機にログインする際の ID になります。

8. この電話機を使用するエージェントに応じて、次のように設定します。

–IPCC のアウトバウンド オプション機能を使用するエージェントの場合は、［Call Waiting］フィールドを オン に設定します。

–IPCC のアウトバウンド オプション機能を使用しないエージェントの場合は、
［Call Waiting］フィールドを オフ に設定します（［Call Waiting］をオフにすると、forward on busy オプションが使用可能になります）。

（注） この Cisco CallManager で管理するエージェントの中にアウトバンド オプション タスクを処理するエージェントが 1 人もいない場合は、Cisco CallManager のシステム デフォルトで［Call Waiting Enable］をオフに設定できます。 CallManager のシステム デフォルトを設定する方法については、『CallManager Administration のオンライン ヘルプ』を参照してください。

9. ［Insert］をクリックします。CallManager データベース内にデバイス レコードが作成されたことを確認するメッセージが表示されます。［OK］をクリックします。

10. 必要に応じて、他の電話機を追加します。

IP Phone でエージェント用 IP Phone の設定を行う方法

IP Phone が Cisco CallManager を検出して接続できるようにするには、エージェント用 IP Phone ごとに次の設定を行う必要があります。 IPCC Enterprise システム内にある各エージェント用 IP Phone で、次の手順を実行します。

1. ［Settings］を押します。

2. 「**#」を押して、設定のロックを解除します。

3. ［Settings］>［Network Configuration］>［Select］の順に選択します。

4. ［Alternative TFTP］を［Yes］に設定します。

5. ［Save］を押した後、［Exit］を押します。

6. 電話機の電源を切り、再び電源を投入します。 電源プラグを使用している場合は、電話機からコードを抜いて、再び接続します。 インライン電源を使用している場合は、ネットワーク ケーブルを抜いて、再び接続します。

CallManager Extension Mobility 機能について

Cisco CallManager には、Extension Mobility 機能があります。ユーザは、この機能を使用して、他の Cisco IP Phone から自分の Cisco IP Phone の設定（ライン アピアランス、サービス、短縮ダイヤルなど）にアクセスできます。 Extension Mobility を有効にすると、複数のエージェントが同じ IP Phone を共有でき、各エージェントの個人設定が維持されます。 IPCC Enterprise システムの場合、Extension Mobility 機能を持つ IP Phone の動作および機能は、通常の IP Phone と同じになります。 Extension Mobility を有効にする方法は、本ガイドでは説明していません。 詳細については、『 Cisco CallManager 機能およびサービス ガイド 』を参照してください。

CTI ルート ポイントを設定する方法

CTI ルート ポイントは、複数のコールを同時に受信して、アプリケーション制御によるリダイレクトを行うための仮想デバイスです。 コールはルート ポイントに送信された後、利用可能な CTI ポート（リダイレクト用アプリケーションのフロントエンド）にルーティングされます。 CTI ルート ポイントは、発信者がアプリケーションにアクセスするためにダイヤルする番号です。 使用中のリダイレクト用アプリケーションごとに、1 つ以上の CTI ルート ポイントを設定する必要があります。 IPCC Enterprise の場合、これらのアプリケーションには、CallManager PG で実行される Cisco JTAPI や IP IVR などが含まれます。

CTI ルート ポイントを作成したら、回線（ディレクトリ番号）を追加して設定できます。 CTI ルート ポイントは、IPCC でのポストルーティングに使用されます。 PG がダウンした場合や、IPCC がコールをルーティングできない場合は、他の CTI ルート ポイントにコールをポストルートできます。CTI ルート ポイントを作成したら、回線（ディレクトリ番号）を追加して設定できます。

（注） IP IVR 4.0(x) 以降を使用する場合、IP IVR で制御される CTI ルート ポイントは、IP IVR 管理インターフェイスで直接設定できます。Call Manager で設定する必要はありません。 この手順については、IP IVR のマニュアルを参照してください。 ただし、着信番号のルート ポイントは CallManager Administration で設定する必要があります。

CTI ルート ポイントを設定する方法は次のとおりです。

1. CallManager Administration で、［Device］>［Add New Device］の順に選択します。

2. ［Device Type］から、［CTI Route Point］を選択します。［Next］をクリックします。

3. ［Device Name］に、ルート ポイント名を入力します。

（注） CTI ルート ポイントのデバイス名を記録しておいてください。 IP IVR での CTI ルート ポイントの設定（第 5 章「IPCC Enterprise で使用する Cisco IP IVR のインストールと設定」を参照）、および ICM ソフトウェアでのダイヤル番号の設定（第 6 章「IPCC Enterprise で使用する Cisco ICM のインストールと設定」を参照）を行う際に、この情報が必要になります。

4. ［Description］に、この CTI ルート ポイントに関連付けるサービスを入力します。

5. ［Device Pool］から、［Default］を選択します。

6. ［Insert］をクリックします。 CallManager データベース内にデバイス レコードが作成されたことを確認するメッセージが表示されます。［OK］をクリックします。

7. ［Directory Number］に、このデバイスの番号を入力します。

8. ［Call Waiting］から、［On］を選択します。

（注） この設定は非表示で、CCM 4.0(1) ではデフォルトでオンに設定されています。

9. ［Forward All］、［Forward Busy］、［Forward No Answer］、および［Forward on Failure］に、ICM がコールをルーティングできない場合の転送先とするデバイスの電話番号を入力します。

10. ［Insert］をクリックします。

11. 設定が完了したら、CTI Route Point Configuration の各フィールドを確認します。

12. 他の CTI ルート ポイントを作成する場合は、この手順を繰り返します。 たとえば、インバウンド コール用のルート ポイントを 2 つ（ポストルート用と、変換ルート用）作成し、IP IVR 用のルート ポイントを 2 つ（ポストルート用と、IVR への転送用）作成します。

CTI ポートを設定する方法

CTI ポートは、従来の ACD または PBX におけるトランク回線に類似した仮想ポートです。 CTI ポートを使用すると、IP IVR のポスト ルーティング機能にアクセスできるようになります。 CTI ポートが必要になるのは、IPCC Enterprise システムで IP IVR を展開する場合だけです。

設定するポートの数は、各環境の要件とライセンス数に応じて異なります。

（注） IP IVR 4.0(x) 以降を使用する場合、CTI ポートは、IP IVR 管理インターフェイスで直接設定できます。Call Manager で設定する必要はありません。 この手順については、IP IVR のマニュアルを参照してください。

CTI ポートを設定する方法は次のとおりです。

1. CallManager Administration で、［Device］>［Phone］の順に選択します。

2. ［Add a New Phone］をクリックします。

3. ［Phone Type］から、［CTI Port］を選択します。［Next］をクリックします。

4. ［Device Name］に、一意のデバイス名を入力します。

（注） 入力した CTI ポートのデバイス名を記録しておいてください。 IP IVR で CTI ポートを設定する際に、この値を入力する必要があります。

5. ［Description］で、「Post Route Port」に続けてデバイス名を入力します。

6. ［Device Pool］から、［Default］を選択します。

7. ［Insert］をクリックします。CallManager データベース内にデバイス レコードが作成されたことを確認するメッセージが表示されます。［OK］をクリックします。

8. ［Directory Number］に、先ほど入力したデバイス名を入力します。

9. ［Call Waiting］から、［Off］を選択します。

（注） この設定は非表示で、CCM 4.0(1) ではデフォルトでオンに設定されています。

10. ［Insert］をクリックします。 電話番号が現在のデバイスに割り当てられたことを確認するメッセージが表示されます。［OK］をクリックします。

11. 他のルート ポイントを作成する場合は、この手順を繰り返します。

JTAPI Phone、CallManager PG、および IP IVR 用の JTAPI ユーザを設定する方法

CallManager は、テレフォニー アプリケーションの展開に必要な Java Telephony Application Programming Interface（JTAPI）をサポートしています。 IPCC は、JTAPI を介して Cisco CallManager ディレクトリにアクセスします。 JTAPI は、このディレクトリを使用して、どの IPCC デバイスを制御する権限が与えられているかを確認します。

各 JTAPI デバイスには、ユーザ アカウントが関連付けられている必要があります。 IPCC Enterprise では、1）ICM ソフトウェア（CallManager PG）への接続、および 2）IP IVR への接続（IP IVR を展開する場合）のために、JTAPI ユーザを作成する必要があります。

（注） IP IVR 4.0(x) 以降では、IP IVR 用の JTAPI ユーザを IP IVR 管理インターフェイスで直接作成できます。CallManager で設定する必要はありません。 ただし、CallManager PG 用の JTAPI ユーザは CallManager Administration で作成する必要があります。

（注） CallManager PG に JTAPI クライアントをインストールする方法については、第 6 章「IPCC Enterprise で使用する Cisco ICM のインストールと設定」を参照してください。

CallManager PG および IP IVR 用の JTAPI ユーザを設定する方法は次のとおりです。

1. CallManager Administration で、［User］>［Add a New User］の順に選択します。

2. ユーザの姓名を入力します。

3. ［UserID］に、CallManager PG ユーザのユーザ ID を入力します。

4. ［User Password］に、パスワードを入力します。［Confirm Password］に、パスワードを再度入力します。

5. ［PIN］に、IP Phone のパスワードを入力します（5 文字以上）。［Confirm PIN］に、パスワードを再度入力します。 このフィールドを空白にすることはできません。

（注） CallManager PG および IP IVR 用に作成した JTAPI ユーザのユーザ名とパスワードを記録しておいてください。 ICM のセットアップおよび IP IVR で、CallManager PIM を含む PG 用の JTAPI ユーザを設定する際に、これらのユーザ名およびパスワードを入力する必要があります。

6. ［Enable CTI Application Use］を選択します。

7. ［Insert］をクリックします。

8. ［Application Profiles］で、［Device Association］をクリックします。

9. ［Select Devices］をクリックします。 すべてのデバイス名と内線が表示されます。

10. このユーザが制御するデバイスをすべて選択します。

–CallManager PG ユーザの場合は、IP Phone および CallManager PG のルート ポイントを選択します。

–IP IVR PG ユーザの場合は、IP IVR のルート ポイントおよびポートを選択します。

11. ［No Primary Extension］オプション ボタンを選択します。

12. ［Update］をクリックします。

13. 他の CallManager PG ユーザおよび IP IVR PG ユーザを作成するには、IP IVR システムごとにこの手順を繰り返します。
