Cisco CallManager システム ガイド Release 4.1(2)

ビデオ コール

一般的なビデオ コールには、上下用の 2 つまたは 3 つのリアルタイム プロトコル（RTP）のストリーム（つまり、4 または 6 ストリーム）があります。コールには、次のタイプのストリームを含めることができます。

• オーディオ（通常のコールと同一のコーデックに G.722 および G.728 コーデックを追加）

• 別ポート上のビデオ（H.261、H.263、および Cisco VT Camera wideband video コーデック）

• 遠端カメラ制御（FECC）（オプション）

ビデオ コールのコール制御は、他のすべてのコールを管理するコール制御と同じように動作します。「 メディア リソースの管理 」の章の「コール制御」を参照してください。

ビデオ コーデック

通常のビデオ コーデックには、古いビデオ コーデックの H.261、インターネット プロトコル（IP）ビデオの提供時に使用される新しいコーデックの H.263、および高品質コーデックの H.264 が含まれます。システムでは、H.264 は、発信および終端エンドポイントで Skinny Client Control Protocol（SCCP）を使用するコール専用にサポートされています。また、リージョンとロケーションもサポートされています。

H.261 および H.263 コーデックは、次のパラメータおよび標準値を示します。

• ビット レートの範囲は、64 kbps ～数 mbps です。これらのビット レートは、100 bps の任意の倍数にすることができます。

• 解像度：

–One-quarter Common Interchange Format（QCIF）（解像度は、176x144）

–Common Interchange Format（CIF）（解像度は、352x288）

–4CIF（解像度は、704x576）

–Sub QCIF（SQCIF）（解像度は、128x96）

–16CIF（解像度は、1408x1152）

–Custom Picture Format

• フレーム レート：15 fps、30 fps

• Annex：D.1、D.2、F、I、J、K、L.4、L.8、N、P.5、T、U、N、U、W

固定ビット レート コーデックである Cisco VT Camera wideband video コーデックは、電話機に接続された PC で機能します。このコーデックを使用すると、電話機が受信するコールに PC を関連付けることができます。Cisco CallManager は、現在、クラスタ内の Cisco VT Camera wideband video コーデック コールをサポートしますが、クラスタ間の Cisco VT Camera wideband video コーデック コールはサポートしていません。

Cisco VT Advantage は、Cisco VT Camera wideband video コーデックと H.263 コーデックをサポートしており、それぞれクラスタ内コールとクラスタ間コールに使用可能です。サポートは、関連する機能とリージョンの正しい設定に基づきます。また、このサポートは通話中にも適用されます。

ビデオ コールの帯域幅は、オーディオとビデオの帯域幅の合計に一致します。合計帯域幅には、オーバーヘッドは含まれません。

例

384 kbps のビデオ コールを、64 kbp（オーディオ）による G.711 と 320 kbps（ビデオ）にすることができます。この合計には、オーバーヘッドは含まれません。ビデオ コールのオーディオ コーデックが 24 kbps による G.729 である場合、ビデオ レートは、合計帯域幅 384 kbps を維持するために増加します。コールが H.323 エンドポイントを使用する場合、H.323 エンドポイントは、利用可能な合計ビデオ帯域幅より少ない帯域幅を使用することができます。プロトコルに関係なく、エンドポイントは常にコールの最大ビット レート未満で送信することを選択できます。

ビデオ ネットワーク

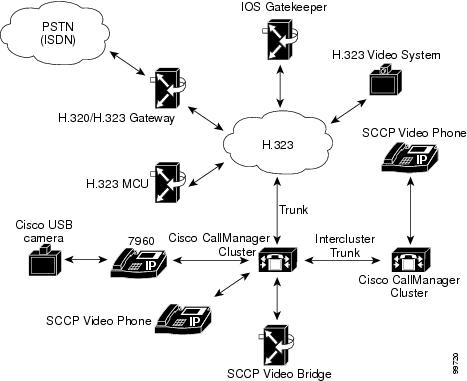

図 41-1 に、ビデオ ネットワークの例を示します。正常なビデオ ネットワークでは、任意のエンドポイントが、他のすべてのエンドポイントにコールできます。両方のエンドポイントでビデオが有効である場合だけ、ビデオのアベイラビリティが存在します。ビデオ機能は、トランク全体に拡張できます。

図 41-1 ビデオ ネットワークの例

Cisco video conference portfolio は、次の H.323 デバイスで構成されます。

• Cisco IP/VC 3511（Video Bridge または Media Control Unit [MCU]）

• Cisco IP/VC 3521（BRI H.323/H.320 ゲートウェイ）

• Cisco IP/VC 3526（PRI H.323/H.320 ゲートウェイ）

• Cisco IP/VC 3540 MCU（複数のカードを使用可能で、H.323 と Skinny Client Control Protocol をサポートするシャーシベースのブリッジ/ゲートウェイ ユニット。IPVC Gateway は H.323 だけをサポートします）

• IOS H.323 Gatekeeper

これらの各デバイスは、インターネット プロトコル（IP）ネットワークをサポートし、ゲートウェイは統合サービス デジタル ネットワーク（ISDN）をサポートします。

Cisco CallManager Administration に Cisco IP/VC 3511（MCU）および 3540（MCU）を設定する方法の詳細については、『 Cisco CallManager アドミニストレーション ガイド 』の 「Conference Bridge の設定」 の項を参照してください。

ビデオに対するオーディオ専用デバイスの有効化

オーディオ専用デバイスをビデオに対して有効にするには、Cisco アプリケーションの Cisco VT Advantage を使用します。アプリケーションを Cisco IP Phone に関連付けます。この関連付けを実行できるのは、コールの発信前またはコール中（通話中）です。Cisco IP Phone 7940、7960、および 7970 は Cisco VT Advantage をサポートしています。

たとえば、Cisco IP Phone 7960 から Video Phone にコールを発信するとします。コールはオーディオ専用として確立されます。Cisco VT Advantage を IP Phone 7960 に関連付けると、コールはビデオ コールとして再確立されます。

関連付けが存在する間、Cisco CallManager は既存の SCCP メッセージを介して IP Phone の最新機能を受信します。最新機能を受信すると、Cisco CallManager はビデオに関してネゴシエートします。

メディア レイヤは、リージョンでビデオが許可されているかどうか、および両端がビデオ機能に対応しているかどうかをチェックします。これらの条件が満たされると、メディア レイヤがビデオ チャネルを確立し、ビデオ コールが確立されます。管理的な帯域幅制約の違反を回避するには、リージョン チェックを行う必要があります。

最初のコールで IP Phone を使用し、ビデオを使用しない場合は、オーディオ ロケーションの帯域幅だけが予約され、メディア レイヤがオーディオ専用コールを確立します。

H.323 ビデオ

H.323 ビデオは、次の特性を示します。

• H.323 エンドポイントを H.323 電話機、H.323 ゲートウェイ、または H.323 トランクとして設定可能。

• コール転送、ダイヤル プラン、他のコール ルーティング関連機能が、H.323 エンドポイントで機能する。

• H.323 ビデオ エンドポイントは、保留、再開、転送、パーク、およびその他の類似機能を開始することはできない。

• H.323 エンドポイントが Empty Capability Set（ECS）をサポートする場合は、エンドポイントの、保留、パークなどが可能。

• 一部のベンダーでは、コールが転送またはリダイレクトされる際に、コールの帯域幅を増やすことができないようにコール設定を実装している。このようなケースでは、最初のコールがオーディオであると、ビデオ エンドポイントに転送された場合に、ユーザはビデオを受信できません。

• 現在、ビデオのメディア終端ポイント（MTP）またはビデオ トランスコーダが存在しない。オーディオ トランスコーダまたは MTP がコールに挿入されている場合、そのコールはオーディオだけになります。これに該当するのは、IPVC オーディオ変換機能を使用していない場合です。IPVC トランスコーダを使用する場合は、オーディオを変換して、ビデオを送信/受信することができます。

• H.323 ビデオ コールでは、ユーザがビデオ コールの帯域幅を指定する必要がある。

ダイナミック H.323 アドレッシング

H.323 クライアントには、ゲートキーパーに登録されている E.164 アドレスを設定できます。E.164 アドレッシングを使用すると、Cisco CallManager がゲートキーパーに代わってすべてのコールをルーティングできるため、H.323 設定とコール ルーティングが容易になります。設定対象のゲートキーパーには、次の特性が必要です。

• ルーティング用の Cisco CallManager にすべてのコールを転送する。

• Cisco CallManager からルーティングされたコールを Cisco CallManager に戻さない。

ゲートキーパーへの登録

Cisco CallManager はブート時に、E.164 アドレスや、H.323 クライアントごとに設定されたゲートキーパーなどの、スタティック設定情報をロードします。同一のゲートキーパー ゾーンにある H.323 クライアントは、同一グループのままになります。そのグループに対して、ゲートキーパーへの登録が起動されます。プロセスでは、グループの各メンバーを個別に登録する必要はありません。

所属するゲートキーパーが同じでも、ゾーンが異なる H.323 クライアントは、別々のグループのままになり、このグループに対して登録が 1 回だけ起動されます。所属するゲートキーパー ゾーンが異なる H.323 クライアントは、別々のグループのままになり、このグループに対して登録が 1 回だけ起動されます。同一グループのメンバーはすべて、同一のテクノロジー プレフィックスを使用します。

コール処理

H.323 クライアントを着信側とするコールでは、Cisco CallManager が H.323 デバイスにコールを DN 単位でルーティングします。Cisco CallManager は H.323 デバイス設定を使用して、ゲートキーパーが設定されているかどうかを判別し、設定済みの E.164 アドレスを使用して Admission Request Message（ARQ; 許可要求）を送信します。デバイスがゲートキーパーに登録されると、ゲートキーパーはデバイスの現在の IP アドレスを使用して、Admission Confirm Message（ACF; アドミッション確認）を送信します。Cisco CallManager はコールをこのアドレスに直接ルーティングします。

H.323 デバイスを発信側とする着信コールでは、ゲートキーパーが Cisco CallManager にコールをルーティングします。Cisco CallManager は発信元の E.164 アドレスを使用して、発信側デバイスが設定されているかどうかを判別します。次に、その設定を使用して、その電話機の設定を特定します。
電話機の設定には、リージョン、ロケーション、MRGL などが含まれています。

（注） • システムでは、H.323 トランク、クラスタ間トランク、および H.323 ゲートウェイに対する E.164 アドレッシングはサポートされていません。

• ゲートキーパーによって制御される H.323 クライアントが設定されている場合、Cisco CallManager はデバイス名を解決しません。Cisco CallManager は H.323 クライアントの gatekeeper フィールドにアクセスして、デバイスを検出することができます。このため、Cisco CallManager はデバイス名の名前解決を避けることができます。

• Cisco CallManager は、ゲートキーパーによって制御される H.323 クライアントごとに、E.164 番号を最大で 1 つサポートします。gatekeeper フィールドにデータを入力した場合、2 番目の DN を設定することはできません。複数の DN が設定されている H.323 クライアントがある場合、追加のゲートキーパー情報をデータベースに追加することはできません。

• ゾーン プレフィックスがない場合、ゲートキーパーはゾーン情報を使用してコールをルーティングします。

設定に関する注意事項

設定時は次の事項に注意してください。

• H.323 クライアントの設定でゲートキーパーを指定するには、そのゲートキーパーが Cisco CallManager で設定されていることを確認する必要があります。デフォルトでは、Gatekeeper フィールドは空になっています。

• H.323 クライアント設定の Gatekeeper フィールドが、H.323 トランクの場合と同じ設定になっていることを確認します。

• H.323 クライアント設定に、gatekeeper name、technology prefix、zone、および E.164 フィールドを必ず追加してください。Terminal Type を追加する必要はありません。デフォルトは、ゲートウェイ タイプを指定します。これらの各フィールドを設定するときにゲートキーパーが gatekeeper フィールドで選択されていない場合、これらのフィールドにデータを入力することはできません。

• Gatekeeper、zone、technology prefix フィールド、および E.164 情報は、H.323 クライアント設定の H.323 Information グループの下に表示されます。

• H.323 クライアントが別のクライアントと同じゲートキーパー、ゾーン、およびテクノロジー プレフィックスを使用する場合は、両方のクライアントを同一グループに含めることを考慮します。このグループは、ゲートキーパーに対する単一エンドポイントを表します。

• H.323 クライアントおよびトランクに、同一のゾーン名を使用することはできません。H.323 クライアントが使用するゾーンは、H.323 トランクや、ゲートキーパーによって制御されるクラスタ間トランクが使用するゾーンとは異なる必要があります。

• Send Product Id and Version ID サービス パラメータが True に設定されていることを確認します。

H.323 クライアントに E.164 アドレスとゲートキーパーを設定する場合、設定が更新されると、データベースがこの情報を格納します。この情報は、ブート時またはデバイスのリセット時にロードされます。

Skinny Client Control Protocol ビデオ

Skinny Client Control Protocol ビデオは、次の特性を示します。

• Skinny Client Control Protocol 電話機がビデオ機能を通知すると、相手方がビデオをサポートする場合は、Cisco CallManager が自動的にビデオ チャネルを開く。

• Skinny Client Control Protocol ビデオ コールでは、システム管理者がリージョンを使用してビデオ コール帯域幅を決定する。システムは、ユーザに対してビット レートを問い合せしません。

Skinny Client Control Protocol ビデオ ブリッジ

ビデオ会議では、Skinny Client Control Protocol ビデオ ブリッジが必要になります。Skinny Client Control Protocol ビデオ ブリッジは、次の特性を示します。

• Skinny Client Control Protocol ビデオ ブリッジでは、オーディオ ブリッジと同一のセットアップが必要。

• Skinny Client Control Protocol ビデオ ブリッジは、会議においてオーディオとビデオの混在をサポートする。

• メディア リソース グループ リストは、エンドポイントがオーディオまたはビデオ ブリッジを受信するかどうかを決定する。つまり、会議を設定するユーザが行うメディア リソース グループ リストの設定によって、ビデオ会議になるか、またはオーディオだけの会議になるかが決定されます。メディア リソース グループ リストの設定の詳細については、『Cisco CallManager アドミニストレーション ガイド』の 「メディア リソース グループ リストの設定」 の項を参照してください。

帯域幅の管理

ビデオ コールの帯域幅の管理は、Cisco CallManager Administration でリージョンおよびロケーションを提供するコール アドミッション制御によって管理されます。

リージョン

Cisco CallManager でリージョンを拡張することにより、ビデオ コールの帯域幅を設定できます。ビデオとオーディオの帯域幅の合計であるビデオ コール帯域幅には、オーバーヘッドは含まれません。

Cisco CallManager のリージョン設定の詳細については、『 Cisco CallManager アドミニストレーション ガイド 』の 「リージョンの設定」 の項を参照してください。

ロケーション

Cisco CallManager Administration では、ロケーションに 2 つのプール（ビデオ コール用のプールが 1 つ、オーディオ コール用の別個のプールが 1 つ）があります。

Cisco CallManager のロケーション設定の詳細については、『 Cisco CallManager アドミニストレーション ガイド 』の 「ロケーションの設定」 の項を参照してください。

代替ルーティング

エンドポイントが、ビデオ コールに必要な帯域幅を取得できない場合、デフォルトの動作でビデオ コールはオーディオ コールとして再試行します。このようなビデオ コールでルート/ハント リストまたは自動代替ルーティング（AAR）グループを使用して別のルートを試行するには、該当するゲートウェイ、トランクおよび電話機の Retry Video Call as Audio 設定をオフにします。詳細については、『 Cisco CallManager アドミニストレーション ガイド 』の 「ルート リストの設定」 および 「自動代替ルーティングのグループ設定」 の項を参照してください。

DSCP マーキング

DiffServ コード ポイント（DSCP）パケット マーキングには、次の特性が含まれます。

• オーディオだけのコールのオーディオ ストリームのデフォルト値は EF。

• ビデオ コールのビデオ ストリームおよび関連オーディオ ストリームのデフォルト値は AF41。

• これらのデフォルト値は、サービス パラメータを使用して変更可能。次のサービス パラメータ設定値は、DSCP パケット マーキングに影響を与えます。

–DSCPForAudioCalls（メディア [RTP] ストリーム用）

–DSCPForVideoCalls（メディア [RTP] ストリーム用）

ビデオ コール用の電話機の設定

ビデオ対応デバイスの次の設定は、ビデオ コールに影響を与えます。

• Retry Video Call as Audio：デフォルトでは、このチェックボックスはオンになっています。したがって、エンドポイント（電話機、ゲートウェイ、トランク）が、ビデオ コールに必要な帯域幅を取得できない場合は、コール制御によってオーディオ コールとしてコールが再試行されます。この設定は、ビデオ コールの宛先デバイスに適用されます。

• Video Capabilities Enabled/disabled：このチェックボックスは、ビデオ機能のオン/オフを切り替えます。

ビデオ コールの追加設定

次の設定考慮事項も、Cisco CallManager でビデオ コールを実行可能であるかどうかに影響します。

• トランクと H.323 クライアントの相互対話

• コール ルーティングの考慮事項

• ゲートウェイ タイマー パラメータのリセット

トランクと H.323 クライアントの相互対話

ビデオ コールでのトランクと H.323 クライアントの相互対話は、オーディオ コールの相互対話と同じように機能します。「 Cisco CallManager トランク タイプの概要 」の章の「Cisco CallManager 内のトランクとゲートキーパー」を参照してください。

ビデオ コールのコール ルーティング

ビデオ コールのコール ルーティングは、オーディオ コールのコール ルーティングと同じように機能します。

ゲートウェイ タイマー パラメータ

H.323/H.320 ゲートウェイを経由する一部のボンディング コールでは、ゲートウェイで H.323 TCS メッセージの交換にかかる時間が長くなります。必要な時間が複数の Cisco CallManager サービス パラメータのタイマー設定値を超えていると、Cisco CallManager によってコールがドロップされます。

デフォルトの CCM ゲートウェイ タイマー値が小さすぎると、CallManager がコール接続の完了前にコールをドロップします。このようなコール失敗を防ぐために、次のサービス パラメータのタイマー値を増やすことをお勧めします。

• H245TCSTimeout=25

• Media Exchange Interface Capability Timer=25

• Media Exchange Timer=25

パフォーマンス モニタリング カウンタ

ビデオ テレフォニー イベントによって、次の Cisco CallManager Serviceability パフォーマンス モニタリング カウンタが更新されます。

• Cisco CallManager

–VideoCallsActive

–VideoCallsCompleted

–VideoOutOfResources

• Cisco H.323

–VideoCallsActive

–VideoCallsCompleted

• Cisco Locations

–VideoBandwidthAvailable

–VideoBandwidthMaximum

–VideoOutOfResources

• Cisco Gatekeeper

–VideoOutOfResources

詳細については、『 Cisco CallManager Serviceability System Guide 』および『 Cisco CallManager Serviceability アドミニストレーション ガイド 』を参照してください。

ビデオ ブリッジ カウンタ

ビデオ会議イベントによって、次の Cisco video conference bridge パフォーマンス モニタリング カウンタが更新されます。

• ConferencesActive

• ConferencesAvailable

• ConferencesCompleted

• ConferencesTotal

• OutOfConferences

• OutOfResources

• ResourceActive

• ResourceAvailable

• ResourceTotal

これらのカウンタは、Cisco CallManager オブジェクト内に VCB プレフィックスとともに表示されます。

詳細については、『 Cisco CallManager Serviceability System Guide 』および『 Cisco CallManager Serviceability アドミニストレーション ガイド 』を参照してください。

ビデオ会議に対する会議制御

CallManager は、次の会議制御機能をサポートしています。

• Roster/Attendee List

• Drop Participant

• Terminate Conference

• Show Conference Chairperson/Controller

• Continuous Presence

また、Cisco CallManager は、Skinny Client Control Protocol 電話機に対する次のビデオ会議機能をサポートしています。

• ビデオ会議の制御を表示する。Skinny Client Control Protocol 電話機では、continuous presence モードまたは voice-activated モードを使用すると、ビデオ会議を表示できます。モードを選択すると、ビデオ チャネルで使用するモードを示すメッセージが Bridge に送信されます。モードを切り替えても、メディアの再ネゴシエーションは必要ありません。

• ユーザ名などの参加者情報をビデオ ストリームに表示する。システムでは、参加者情報を、roster などの会議機能に使用することができます。

コール詳細レコード

ビデオ テレフォニー イベントによって、Cisco CallManager Serviceability 内の CDR が更新されます。これらの CDR には、次の情報が含まれます。

• ビデオ チャネルの IP アドレスおよびポート

• コーデック：H.261、H.263、H.264、Cisco VT Camera wideband video

• コール帯域幅

• 解像度：QCIF、CIF、SQCIF、4CIF、16CIF、または Custom Picture Format

また、Cisco CallManager は通話中のビデオの CDR を保管し、次のコール シナリオをサポートします。

• Skinny Client Control Protocol 対 Skinny Client Control Protocol のコール

• クラスタ間トランク（ICT）を経由する Skinny Client Control Protocol 対 Skinny Client Control Protocol のコール

詳細については、『 Cisco CallManager Serviceability System Guide 』および『 Cisco CallManager Serviceability アドミニストレーション ガイド 』を参照してください。
