Cisco Virtual Wide Area Application Services コンフィギュレーション ガイド（WAAS 6.4.3x 用）

Microsoft Azure 内の Cisco vWAAS について

Azure は、Microsoft Hyper-V ハイパーバイザ上で仮想マシン（VM）をプロビジョニングする Microsoft クラウドです。Azure 内の vWAAS は、Office 365 向けの WAAS サポートの一部であり、企業のブランチ オフィスを使用したエンドツーエンドのソリューションです。

• Azure 内の vWAAS は、vWAAS バージョン 6.2.1x 以降で使用でき、vWAAS-200、vWAAS-750、vWAAS-1300、vWAAS-2500、vWAAS-6000、および vWAAS-12000v でサポートされています。
• Azure 内の vWAAS は、vWAAS-50000 ではサポートされていません。

表 11-1 に、Microsoft Azure 内の Cisco vWAAS でサポートされているプラットフォームを示します。

表 11-1 Cisco WAAS vWAAS モデルの Microsoft Azure VM サイズ

Microsoft Azure 内の Cisco vWAAS の動作に関する考慮事項

ここでは、次の内容について説明します。

• Microsoft Azure 内の vWAAS と WAAS の相互運用性
• Microsoft Azure 内の vWAAS の動作制限

Microsoft Azure 内の vWAAS と WAAS の相互運用性

Microsoft Azure 内での Cisco vWAAS では、次の動作考慮事項に注意してください。

• Azure 内の vWAAS は、WAAS バージョン 6.2.1 以降用のすべての vWAAS モデルで使用できます。
• Azure vWAAS デバイスは、WAAS Central Manager または CLI で表示および識別できます。

– WAAS Central Manager で、[Manage Devices] 画面に移動します。Azure デバイス タイプの vWAAS は、OE-VWAAS-AZURE として表示されます。

– CLI で、show version EXEC コマンドまたは show hardware EXEC コマンドのいずれかを使用します。両方のコマンドの出力には、OE-VWAAS-AZURE として表示されるデバイス ID が含まれます。

• vWAAS Azure は、物理アプライアンスが Central Manager と通信するのと同じ方法で WAAS Central Manager と通信します。

Azure デバイス内の vWAAS は、AZURE-VWAAS として WAAS Central Manager に表示されます。Azure デバイス内の vWAAS を表示するには、[Home] > [Devices] > [All Devices] に移動します。[Device Type] 列に、すべての WAAS および vWAAS デバイスが表示されます。

（注） Azure 内の vWAAS の場合、サポートされているトラフィック代行受信方式は PBR（ポリシーベース ルーティング）です。Azure 内の vWAAS では、WCCP または AppNav 代行受信方式はサポートされていません。

• Azure 内の vWAAS を WAAS Central Manager に登録します。

– プライベート IP アドレスを使用して vWAAS を WAAS Central Manager に登録する場合、第 2 章「Cisco vWAAS の設定と vWAAS コンポーネントの表示」の「vWAAS の設定」で説明されている、通常の vWAAS 登録プロセスに従ってください。

– パブリック IP アドレスを使用して vWAAS を WAAS Central Manager に登録する場合、vWAAS のパブリック IP アドレスを WAAS Central Manager デバイスのアクティベーション画面（[Devices] > [device-name] > [Activation] に移動）で指定する必要があります。

（注） Azure デバイスの vWAAS を WAAS Central Manager に登録したら、Central Manager のパブリック IP アドレスを設定する必要があります。Azure デバイスの vWAAS は、登録のパブリック IP アドレスのみを使用して Central Manager に接続できます。WAAS Central Manager のパブリック IP アドレスを設定するには、次の手順に従います。

1. WAAS Central Manager で、[Home] > [Devices] > [Primary-CM-Device] > [Configure] > [Network] > [NatSettings] に移動します。

2. [NAT IP] フィールドに、Central Manager のパブリック IP アドレスを入力します。

Microsoft Azure 内の vWAAS の動作制限

Microsoft Azure 内での Cisco vWAAS では、次の動作制限に注意してください。

• vWAAS の自動登録は、Microsoft Azure が DHCP を使用して IP アドレスや Azure ファブリック サーバ IP アドレスで VM を設定するためサポートされていません。自動登録のために別の DHCP サーバーを展開する場合は、運用上の問題が発生します。

自動登録と同様の機能は、VM のプロビジョニング中に WAAS CM の IP アドレスを提供することによって使用可能です。vWAAS VM は、プロビジョニング中にこの WAAS CM への登録を試みます。

• Microsoft Azure は、GRE、IPv6、またはジャンボ フレームをサポートしていないため、Azure 内の vWAAS はこれらの機能をサポートしていません。

（注） Azure 内の vWAAS の場合、サポートされているトラフィック代行受信方式は PBR（ポリシーベース ルーティング）です。Azure 内の vWAAS では、WCCP または AppNav 代行受信方式はサポートされていません。

• Akamai Connect を備えた WAAS および vWAAS は、Azure 内の vWAAS ではサポートされません。

Microsoft Azure 内の Cisco vWAAS のアップグレードまたはダウングレードに関する考慮事項

Microsoft Azure 内の Cisco vWAAS については、次のアップグレードまたはダウングレードのガイドラインを考慮してください。

• Azure 内の Cisco vWAAS をアップグレードまたはダウングレードする手順はすべての vWAAS モデルで同じですが、vWAAS-50000 については他の WAAS デバイスと同じです。
• Azure 内の vWAAS の場合、デバイスまたはデバイス グループを WAAS 6.2.1 より前のバージョンにダウングレードすることはサポートされていません。

Microsoft Azure 内の Cisco vWAAS の展開

ここでは、次の内容について説明します。

• Microsoft Azure 内の Cisco vWAAS の展開オプション
• Microsoft Azure 内での vWAAS VM のプロビジョニング
• Microsoft Azure 内での vWAAS の展開

Microsoft Azure 内の Cisco vWAAS の展開オプション

Microsoft Azure 内の Cisco vWAAS の場合、2 つの主要な展開オプションがあります。

• アプリケーションのホストを制御するエンタープライズ アプリケーションなどの SaaS アプリケーション。

このタイプの展開では、アプリケーション サーバと Cisco vWAAS の両方をプライベート クラウドと同様に Azure クラウドに配置できます。vWAAS はサーバの近くにあり、サーバの移動に関連付けられています。この場合、トラフィック フローは、通常の企業データセンター展開の場合と非常によく似ています。

• アプリケーションのホストを制御しない、Office 365 などの SaaS アプリケーション。

このタイプの展開では、クラウド内のアプリケーションを制御せず、vWAAS だけを制御します。この場合、ブランチ内の CSR からのトラフィックは、Azure で CSR にトンネリングされ、その後 vWAAS にリダイレクトされます。SaaS アプリケーションから Azure クラウド内の CSR にトラフィックを戻すために、宛先ネットワーク アドレス変換（DNAT）が実行されます。Office 365 および WAAS の詳細については、『 Cisco WAAS WAN 最適化による Microsoft Office 365 共有展開の加速 』[英語] を参照してください。

Microsoft Azure 内での vWAAS VM のプロビジョニング

（注） Azure 内で vWAAS を展開するには、Microsoft Azure 従量制サブスクリプションが必要です。サブスクリプションの手順および請求情報は、Microsoft Azure の Web サイトから入手できます。

Microsoft Azure 内で vWAAS VM をプロビジョニングするには、次の手順に従います。

ステップ 1 Microsoft Azure ポータルにログインします。

ステップ 2 [New] > [Compute] > [Virtual Machine] > [From Gallery] に移動します。

[Create a Virtual Machine/Choose Image] 画面が表示されます。

ステップ 3 [Create a Virtual Machine/Choose an Image] > [My Images] 画面で、ご使用のシステムの vWAAS Azure イメージを選択します。

[Create a Virtual machine/Virtual Machine Configuration] 画面が表示されます。

ステップ 4 [Virtual Machine Name] フィールドに、作成する VM の名前を入力します。文字と数字だけを使用して、最大 15 文字を入力します。

ステップ 5 [Tier] フィールドで、[Standard] を選択します。

ステップ 6 [Size] ドロップダウン リストで、ご使用のシステムの Azure VM サイズを選択します。表 11-2 に、[Tier] フィールドでのプロビジョニング可能な各 vWAAS モデルの最小 Azure VM サイズを示します。

表 11-2 Cisco WAAS vWAAS モデルの Microsoft Azure VM サイズ

（注） 表 11-2 に示した vWAAS モデルの Azure VM を選択するには、Microsoft Azure の [Tier] フィールドを使用します。vWAAS-6000 および vWAAS-12000 の場合、テンプレートを使用して Azure VM を指定する必要があります。詳細については、「Microsoft Azure 内の Cisco vWAAS の展開」を参照してください。vWAAS-6000 および vWAAS-12000 の Azure VM サイズについては、表 11-1 を参照してください。

ステップ 7 [New User Name] フィールドに、自分のユーザ名を入力します。

ステップ 8 [New Password] フィールドに、自分のパスワードを入力します。

ステップ 9 [Confirm] フィールドに、もう一度パスワードを入力します。

ステップ 10 （オプション）ご使用のシステムで SSH キーベースの認証を使用している場合は、次の手順に従います。

a. [Upload compatible SSH key for authentication] チェックボックスをオンにします。

b. [Certificate] フィールドで、ご使用のシステムの証明書ファイルを参照します。

ステップ 11 （オプション）システムでパスワードが必要な場合は、[Provide a password] チェックボックスをオンにします。

ステップ 12 画面右下にある右矢印をクリックして、次の画面に進みます。

[Create a Virtual machine/Virtual Machine Configuration] 画面が表示されます。

ステップ 13 [Cloud Service] ドロップダウン リストで、[Create a Cloud Service] を選択します。

ステップ 14 [Cloud Service DNS Name] フィールドに、ステップ 4 で作成した VM の名前を入力します。

Azure VM の命名スタイルでは、DNS 名に cloudapp.net が自動的に追加されます。

ステップ 15 [Region/Affinity Group/Virtual Network] ドロップダウン リストで、[East US] や [North Europe] など、最適化するリソースの近くにある場所を選択します。

[Region/Affinity Group/Virtual Network] 設定によって、Azure クラウド データセンター内の VM の場所が決定されます。

ステップ 16 [Storage Account] ドロップダウン リストで、[Use an automatically generated storage account] を選択します。

ステップ 17 [Availability Set] ドロップダウン リストで、[(None)] を選択します。

ステップ 18 画面の右下隅にある右矢印をクリックして、次の画面に進みます。

[Virtual Machines/Virtual Machine Instances] 画面が表示されます。

ステップ 19 デフォルトでは、[Install the VM Agent] チェックボックスがオンになっています。

ステップ 20 [Endpoints] セクションで、次の手順に従います。

a. SSH（ポート 22）のエンドポイントを追加します。

b. HTTPS（ポート 443）のエンドポイントを追加します。

ステップ 21 vWAAS のプロビジョニングを続行するには、画面の右下隅にあるチェックマークをクリックします。

[Virtual Machines/Virtual Machine Instances] 画面が表示され、新しく作成された VM および初期ステータス [Starting (Provisioning)] が表示されます。

ステップ 22 VM のステータスが [running] と表示されるまで、このプロセスには数分かかります。

ステップ 23 vWAAS VM を選択します。

ステップ 24 データ ディスクを接続します。Azure VM のデータ ディスク サイズについては、表 11-2 を参照してください。

ステップ 25 接続されているディスクが認識されるように、VM を停止してから起動します。

エンドツーエンドの設定を使用して VM を展開する準備ができました。

Microsoft Azure 内での vWAAS の展開

ここでは、次の内容について説明します。

• VHD テンプレートを使用した vWAAS VM およびデータ ディスクの展開
• Microsoft ARM ポータルからのテンプレートとカスタム VHD を使用した vWAAS VM の展開
• Windows Powershell を使用した vWAAS VM の展開
• Azure 内の vWAAS の展開の確認

VHD テンプレートを使用した vWAAS VM およびデータ ディスクの展開

VHD テンプレートを使用して vWAAS VM およびデータ ディスクを展開するには、次の手順に従います。

ステップ 1 AzCopy を使用して vwaas.vhd をストレージ アカウントにコピーします。

AzCopy コマンドのパラメータは次のとおりです。

• Source：VHD ファイルが保存されている Windows デバイス上のローカル フォルダ アドレス。
• Dest：Azure クラウド ストレージ アカウント上のコンテナの場所。
• Destkey：Azure クラウド ストレージ アカウント キー。

ステップ 2 テンプレートを使用して vWAAS VM を展開します。

vWAAS VM がデータ ディスクとともに展開されます。

ステップ 3 ユーザ名とパスワードでログインします。

ステップ 4 （オプション）CMS 登録や WAAS Central Manager アドレスなどの展開の詳細を確認するには、「Azure 内の vWAAS の展開の確認」を参照してください。

Microsoft ARM ポータルからのテンプレートとカスタム VHD を使用した vWAAS VM の展開

Microsoft Azure Resource Manager（ARM）ポータルからテンプレートとカスタム VHD を使用して vWAAS VM を展開するには、次の手順に従います。

ステップ 1 前提条件：vWAAS VM が Azure にプロビジョニングされていることを確認します。これには、ストレージ アカウントの作成や Azure での VM の場所の指定が含まれます。詳細については、「Microsoft Azure 内での vWAAS VM のプロビジョニング」を参照してください。

ステップ 2 Azcopy を使用して vwaas.vhd をストレージ アカウントにコピーします。

ステップ 3 テンプレートを使用して vWAAS VM を展開します。

ステップ 4 Microsoft ARM ポータルで、[New] > [Template Deployment] > [Edit Template] に移動します。

ステップ 5 テンプレートをコピーします <<? どの場所から、または ? フラッシュから>>

ステップ 6 テンプレートをここに貼り付けます。

ステップ 7 パラメータについては、リソース グループやリソース グループの場所など、ご使用のシステムの値を入力し、新しい仮想ネットワークまたは既存の仮想ネットワークのどちらに vWAAS VM を展開するかを指定します。

ステップ 8 利用規約に同意します。

ステップ 9 [Create] をクリックします。

ステップ 10 vWAAS VM が展開されます。

ステップ 11 ユーザ名とパスワードでログインします。

ステップ 12 （オプション）CMS 登録や WAAS Central Manager アドレスなどの展開の詳細を確認するには、「Azure 内の vWAAS の展開の確認」を参照してください。

Windows Powershell を使用した vWAAS VM の展開

Windows Powershell を使用して vWAAS VM を展開するには、次の手順に従います。

ステップ 1 前提条件：vWAAS VM が Azure にプロビジョニングされていることを確認します。これには、ストレージ アカウントの作成や Azure での VM の場所の指定が含まれます。詳細については、「Microsoft Azure 内での vWAAS VM のプロビジョニング」を参照してください。

ステップ 2 Microsoft Hyper-V 上で vWAAS を展開します。この展開手順の詳細については、第 5 章の“Cisco vWAAS on Microsoft Hyper-V”を参照してください。

ステップ 3 Hyper-V で azure_predeploy スクリプトを実行して、必要な Azure パラメータを設定します。

ステップ 4 AzCopy を使用して、Hyper-V ディスクの場所から Azure のストレージ アカウントにフラッシュ VHD をエクスポートします。

ステップ 5 Windows Powershell コマンドを使用して、次のパラメータを指定します。

• 展開名を指定するには、deployName コマンドを使用します。
• リソース グループを指定するには、RGName コマンドを使用します。
• 場所を指定するには、locName コマンドを使用します。
• テンプレート ファイルを指定するには、templateURI コマンドを使用します。

ステップ 6 Powershell コマンドの New-AzureRmResourceGroup -Name $RGName -Location $locName を使用して、リソース グループを作成します。

ステップ 7 Powershell コマンドレットの New-AzureRmResourceGroupDeployment を使用して、vWAAS を Azure に展開します。展開を完了するには、次のパラメータの値を指定します。

• userImageStorageAccountName
• userImageStoragContainerName
• userImageVhdName
• osType
• vmName
• adminUserName
• adminPassword

ステップ 8 これらのパラメータを入力すると、Azure に vWAAS が展開されます。展開名、プロビジョニング状態、日付/時刻、モードなどのプロビジョニング情報が表示されます。

ステップ 9 ユーザ名とパスワードでログインします。

ステップ 10 （オプション）CMS 登録や WAAS Central Manager アドレスなどの展開の詳細を確認するには、「Azure 内の vWAAS の展開の確認」を参照してください。

Azure 内の vWAAS の展開の確認

表 11-3 に、Microsoft Azure 内の vWAAS VM 展開を確認するためのチェックリストを示します。

表 11-3 Azure 内の vWAAS の展開を確認するためのチェックリスト

タスク	説明
Azure vWAAS デバイスでの vWAAS の表示	WAAS Central Manager で、[Manage Devices] 画面に移動します。Azure デバイス タイプの vWAAS は、OE-VWAAS-AZURE として表示されます。 WAAS CLI で、show version EXEC コマンドまたは show hardware EXEC コマンドのいずれかを使用します。両方のコマンドの出力には、OE-VWAAS-AZURE として表示されるデバイス ID が含まれます。
起動情報および診断の表示	Azure ポータルで、Azure ポータルの [Virtual Machines] > [VM] > [Settings] > [Boot Diagnostics] に移動します。
CMS 登録の確認	中央集中型管理システム（CMS）が有効になっている場合は、show CMS device status name コマンドを使用して、指定したデバイスまたはデバイス グループのステータスを表示します。 （注） Azure デバイスの vWAAS を WAAS Central Manager に登録したら、Central Manager のパブリック IP アドレスを設定する必要があります。Azure デバイスの vWAAS は、登録のパブリック IP アドレスのみを使用して Central Manager に接続できます。WAAS Central Manager のパブリック IP アドレスを設定するには、次の手順に従います。 1. WAAS Central Manager で、[Home] > [Devices] > [Primary-CM-Device] > [Configure] > [Network] > [NatSettings] に移動します。 2. [NAT IP] フィールドに、Central Manager のパブリック IP アドレスを入力します。
WAAS Central Manager アドレスの確認	すべての WAAS デバイスに関する情報を表示するには、show running-config コマンドを使用します。

（注） ARP キャッシュがクリアされるか、または vWAAS が再起動されるたびに、パケットは Azure クラウドのネクスト ホップに転送されないことがあります。パケットが正常に転送されるようにするには、ping EXEC コマンドを使用して ARP キャッシュ テーブルを更新します。

OpenStack 内の vWAAS の動作ガイドライン

OpenStack 内の vWAAS については、次の動作ガイドラインを確認してください。

• OpenStack 内の vWAAS は、WAAS バージョン 6.4.1b 以降の vWAAS でサポートされています。
• OpenStack 内の vWAAS は、CentOS 上の KVM でサポートされているすべての vWAAS および vCM モデルでサポートされています。
• Central Manager では、OpenStack 内の vWAAS デバイスは OE-VWAAS-OPENSTACK として表示されます。
• OpenStack 内のすべての vWAAS モデルは、単一の統合 OVA を使用して展開されます。次に、OpenStack 内の vWAAS 用の統合 OVA および NPE OVA パッケージのファイル名の例を示します。

– OVA：Cisco-KVM-vWAAS-Unified-6.4.1-b-33.tar.gz

– NPE OVA：Cisco-KVM-vWAAS-Unified-6.4.1-b-33-npe.tar.gz

• OpenStack ホストを展開すると、デフォルトの vWAAS ディスク サイズが使用されます。必要に応じて、設定要件に合わせてディスク サイズを変更します。
• OpenStack 展開の場合、ホスト NIC カードで汎用受信オフロード（GRO）設定を有効にする必要があります。

OpenStack 内の Cisco vWAAS のアップグレードまたはダウングレードのガイドライン

OpenStack 内の Cisco vWAAS については、次のアップグレードまたはダウングレードのガイドラインを考慮してください。

• OpenStack 内の Cisco vWAAS をアップグレードまたはダウングレードする手順は、他のすべての WAAS デバイスと同じです。
• OpenStack 内の vWAAS の場合、デバイスまたはデバイス グループを WAAS 6.4.1b より前の WAAS バージョンにダウングレードすることはサポートされていません。

OpenStack 内の Cisco vWAAS の展開

ここでは、次の内容について説明します。

• OpenStack 内の vWAAS の展開に関するガイドライン
• OpenStack 内の vWAAS の展開手順

OpenStack 内の vWAAS の展開に関するガイドライン

OpenStack での Cisco vWAAS の展開については、次の動作ガイドラインを確認してください。

• OpenStack 内の vWAAS は、vWAAS on KVM 用に展開されます。vWAAS on KVM の詳細については、第 6 章“Cisco vWAAS on RHEL KVM および KVM CentOS”を参照してください。

WAAS バージョン 6.4.x 以降の vWAAS on KVM の場合、シスコではハイパーバイザ タイプごとに単一の統合 OVA または NPE OVA パッケージを提供します。このパッケージは、各ハイパーバイザのすべての vWAAS モデルで使用できます。次に、vWAAS on KVM 用の統合 OVA および NPE OVA パッケージのファイル名の例を示します。

– OVA：Cisco-KVM-vWAAS-Unified-6.4.1-b-33.tar.gz

– NPE OVA：Cisco-KVM-vWAAS-Unified-6.4.1-b-33-npe.tar.gz

この統合 OVA パッケージの詳細については、第 6 章「Cisco vWAAS on RHEL KVM および KVM CentOS」の「WAAS バージョン 6.4.1 以降の vWAAS on RHEL KVM に向けた統一 OVA パッケージ」の項を参照してください。

• OpenStack 内の vWAAS デバイス上で正常に動作したら、WAAS CM または WAAS CLI を使用して OpenStack デバイスを表示できます。

– WAAS CM には、デバイスに関する次の情報が表示されます。

OpenStack デバイスは、[Devices] > [All Devices] リストの [Device Type] に、OE-VWAAS-OPENSTACK として表示されます。

OpenStack デバイスは、[Devices] > [device-name] > [Dashboard] に OE-VWAAS-OPENSTACK として表示されます。

– show hardware コマンドを使用すると、デバイスに加えて、起動日時、起動後の実行時間、マイクロプロセッサのタイプと速度、ディスク ドライブのリストなど、その他のシステム ハードウェア ステータス情報を表示できます。

OpenStack 内の vWAAS の展開手順

OpenStack 内で vWAAS を展開するには、次の手順に従います。

ステップ 1 ホスト マシン上のディレクトリに、統合 OVA をコピーします。

ステップ 2 次のコマンドを使用して OVA を解凍します（図 11-1 を参照）。

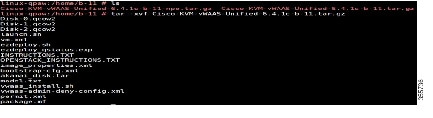

図 11-1 vWAAS OpenStack OVA 用の Tar コマンド

ステップ 3 イメージを作成します。

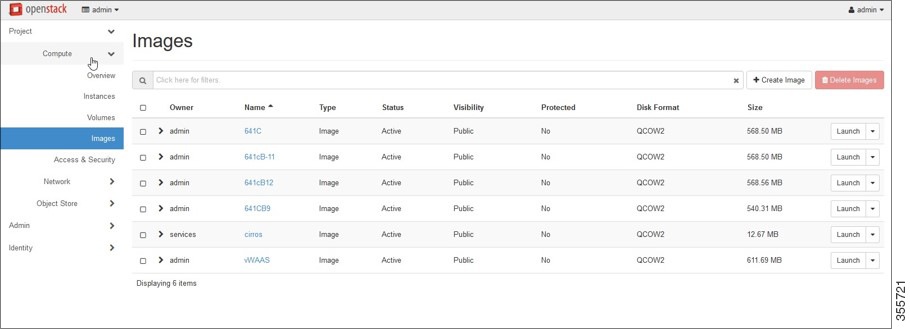

OpenStack の [Admin] タブで、[Compute] > [Images] ページ（図 11-2）を開きます。

図 11-2 OpenStack の [Compute] > [Images] ページ

a. [Images] のテーブル内のリストで、ご使用のシステム用のイメージを選択します。

b. イメージを作成するには、[Create Image] をクリックします。

ステップ 4 ブート可能ボリュームを作成します。

OpenStack の [Admin] タブで、[Compute] > [Create Volume] ページ（図 11-3）を開きます。

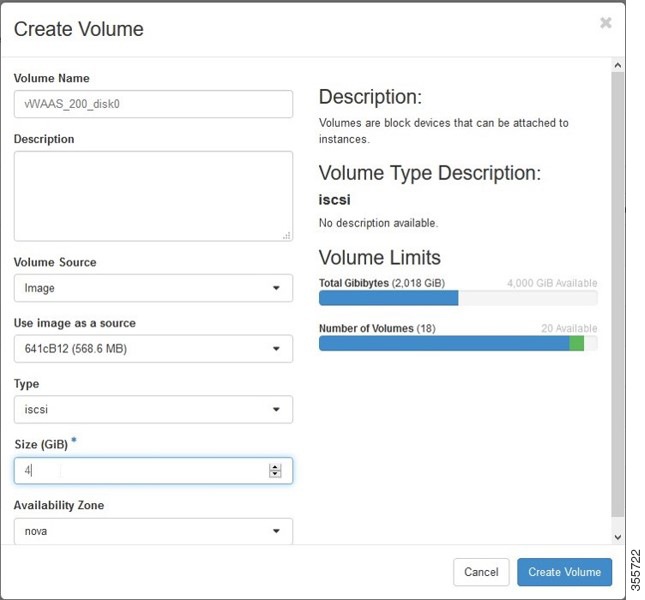

図 11-3 OpenStack の [Create Volume] ダイアログボックス：ブート可能ボリュームの作成

a. [Volume Name] フィールドに、vWAAS モデルとディスクの名前（例：vWAAS_200_disk0）を入力します。

b. [Volume Source] ドロップダウン リストで、[Image] を選択します。

c. [Use image as a source] ドロップダウン リストで、ご使用のシステム用のビルド番号（例：641bB12 (568.6 MB)）を選択します。

d. [Type] ドロップダウン リストで、[iscsi] を選択します。

e. [Size (GiB)] ドロップダウン リストで、このボリュームのサイズを選択します（例：4）。

f. [Availability] ドロップダウン リストで、[nova] を選択します。

g. [Create Volume] をクリックします。

ステップ 5 ブート不能ボリュームを作成します。

OpenStack の [Admin] タブで、[Compute] > [Create Volume] ページ（図 11-4）を開きます。

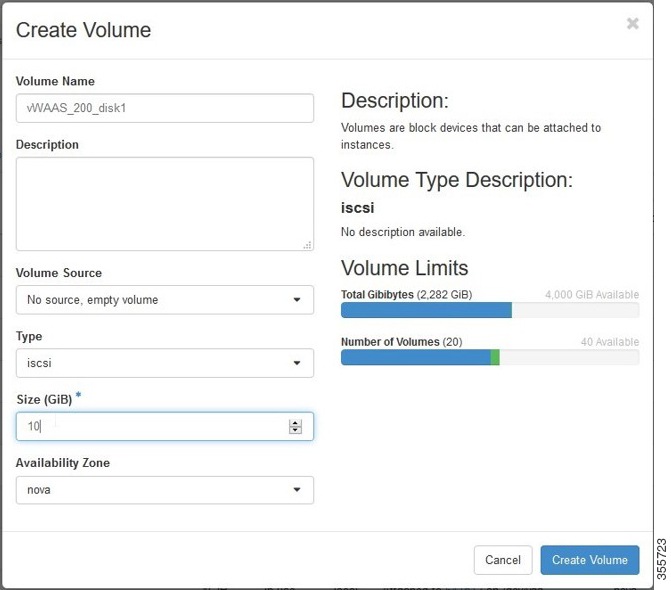

図 11-4 OpenStack の [Create Volume] ダイアログボックス：ブート不能ボリュームの作成

a. [Volume Name] フィールドに、vWAAS モデルとディスクの名前（例：vWAAS_200_disk1）を入力します。

b. [Volume Source] ドロップダウン リストで、[No source, empty volume] を選択します。

c. [Type] ドロップダウン リストで、[iscsi] を選択します。

d. [Size (GiB)] ドロップダウン リストで、このボリュームのサイズを選択します（例：10）。

e. [Availability] ドロップダウン リストで、[nova] を選択します。

f. [Create Volume] をクリックします。

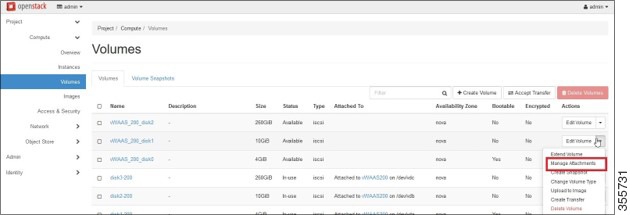

ステップ 6 OpenStack の [Compute] > [Volumes] ページで、展開されるモデルに関連するすべてのボリュームを作成します（図 11-5）。

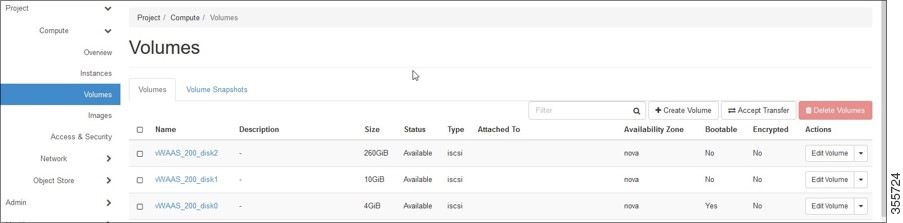

図 11-5 OpenStack の [Compute] > [Volumes] ページ：展開されるモデル用のすべてのボリュームの作成

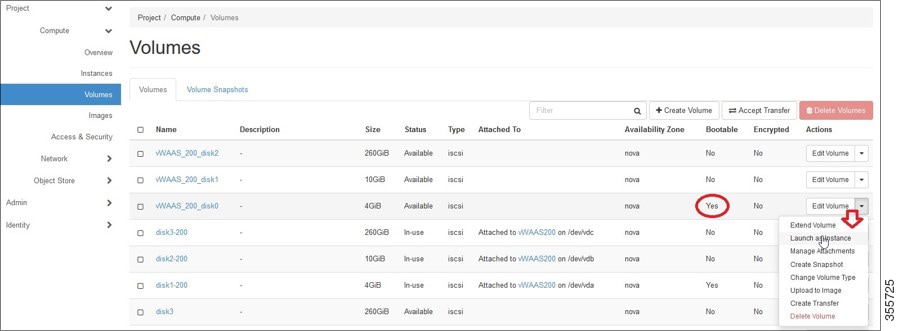

OpenStack の [Compute] > [Volumes] ページで、ブート可能なボリュームを使用してインスタンスを作成します（図 11-6）。

図 11-6 OpenStack の [Compute] > [Volumes] ページ：ブート可能ボリュームの作成

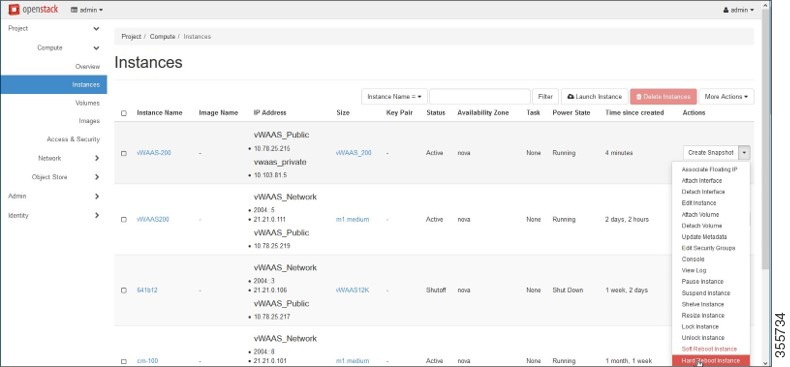

ステップ 7 インスタンスを起動します。

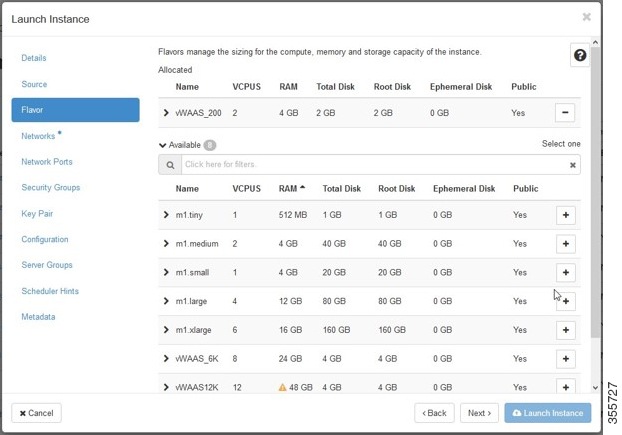

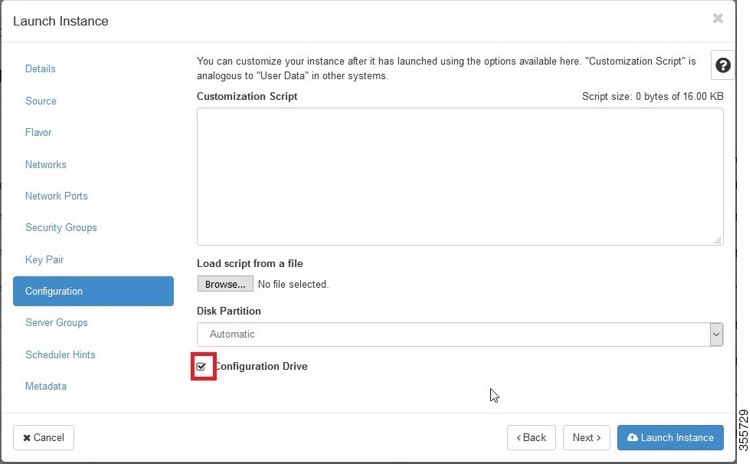

OpenStack の [Admin] タブで、[Compute] > [Instances] > [Launch Instance] ページ（図 11-7）を開きます。

図 11-7 OpenStack の [Launch Instance] > [Details] ページ

a. [Instance Name] フィールドに、vWAAS モデルの名前（例：vWAAS-200）を入力します。

b. [Availability] ドロップダウン リストで、[nova] を選択します。

c. [Count] ドロップダウン リストで、[1] を選択します。

d. [Launch Instance] をクリックします。

ステップ 8 選択した vWAAS モデルに適したフレーバーを指定します。OpenStack ページ （図 11-8）に記載されているように、フレーバーはインスタンスのコンピューティング、メモリ、およびストレージ容量のサイジングを管理します。

OpenStack の [Admin] タブで、[Compute] > [Instances] > [Launch Instance] > [Flavor] ページ（図 11-8）を開きます。

図 11-8 OpenStack の [Launch Instance] > [Flavor] ページ

ステップ 9 vWAAS のネットワークを選択します。

OpenStack の [Admin] タブで、[Compute] > [Instances] > [Launch Instance] > [Networks] ページ（図 11-9）を開きます。

図 11-9 OpenStack の [Launch Instance] > [Networks] ページ

ステップ 10 モデル パラメータを送信する設定ドライブを選択します。

OpenStack の [Admin] タブで、[Compute] > [Instances] > [Launch Instance] > [Configuration] ページ（図 11-10）を開きます。

図 11-10 OpenStack の [Launch Instance] > [Configuration] ページ

a. [Disk Partition] ドロップダウン リストで、[Automatic] を選択します。

b. [Configuration Drive] チェックボックスをオンにします。

c. [Launch Instance] をクリックします。

ステップ 11 OpenStack メタデータで vWAAS を展開するためのモデルと接続情報を提供します。

OpenStack の [Admin] タブで、[Compute] > [Instances] > [Launch Instance] > [Metadata] ページ（図 11-11）を開きます。

図 11-11 OpenStack の [Launch Instance] > [Metadata] ページ

a. リソース メタデータを指定するには、[Available Metadata] 列から [Existing Metadata] 列に項目を選択して移動します。

ステップ 12 展開されるインスタンスにディスクを接続します。

OpenStack の [Admin] タブで、[Compute] > [Volumes] ページ（図 11-12）を開きます。

図 11-12 OpenStack の [Compute] > [Volumes] ページ：展開されるインスタンスへのディスクの接続

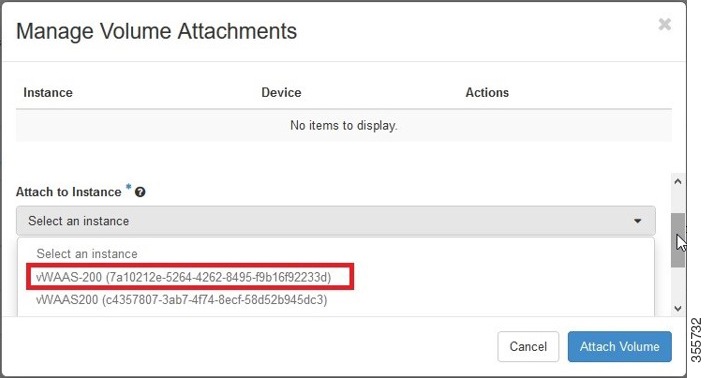

a. [Edit Volume] ドロップダウン リストで、[Manage Attachments] を選択します。[Manage Volume Attachments] ダイアログボックスが表示されます（図 11-13）。

図 11-13 OpenStack の [Manage Volume Attachments] ダイアログボックス

b. [Select an instance] ドロップダウン リストで、ディスクに接続するインスタンスを選択します。

c. [Attach Volume] をクリックします。

ステップ 13 ディスクを接続したら、[Compute] > [Volumes] ページに接続されているディスクが表示されます（図 11-14）。

図 11-14 OpenStack の [Compute] > [Volumes] ページ：接続されているディスクのリスト

ステップ 14 システムを再起動します（ハード リブート）。

a. システムを再起動したら、[Compute] > [Instances] ページに移動します。

b. [Create Snapshot] ドロップダウン リストで、[Hard Reboot Instance] を選択します。

c. [Compute] > [Instances] ページに、接続されているディスクが表示されます（図 11-15）。

図 11-15 OpenStack の [Compute] > [Instances] ページ：接続されているディスクのリスト

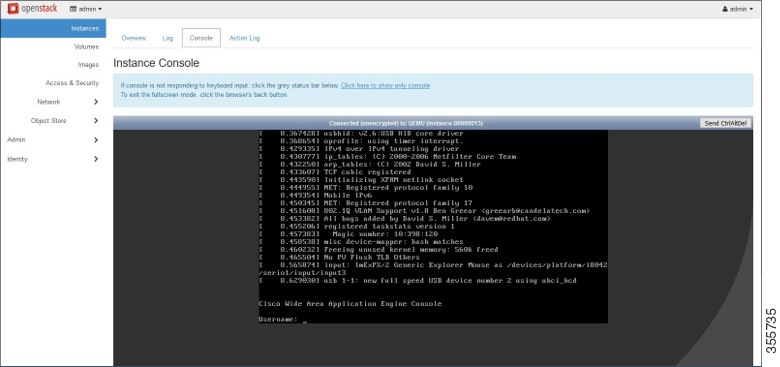

ステップ 15 [Instances] > [Instance Console] ページで、vWAAS で作業するためにコンソールに接続します（図 11-16）。

図 11-16 OpenStack の [Instances] > [Instance Console] ページ
