章のタイトル： Cisco CSP 5000-W シリーズ上の Cisco vWAAS
Cisco CSP 5000-W シリーズ上の Cisco vWAAS
この章では、Cisco Cloud Services Platform、W シリーズ アプライアンスである Cisco CSP 5000-W シリーズ アプライアンス上の Cisco vWAAS について説明します。
Cisco CSP 5000-W シリーズ上の vWAAS
- Cisco CSP 5000-W シリーズについて
- CSP 5000-W でサポートされる vWAAS モデル
- Akamai Connect を使用する CSP 5000-W 上の vWAAS
- トラフィック代行受信方式
Cisco CSP 5000-W シリーズについて
Cisco Cloud Services Platform for WAAS（CSP-W）は、シスコのデータセンター ネットワーク機能仮想化（VNF）を導入するためのシスコのオープン x86 ハードウェア プラットフォームです。Cisco CSP 5000-W シリーズには、組み込みの KVM CentOS ハイパーバイザが含まれており、NFVIS 上で vWAAS を展開し、ライフサイクルを監視および管理することができます。
Cisco CSP 5000-W シリーズでは、シンプルな組み込みのネイティブ Web ユーザ インターフェイス（WebUI）、CLI、または Representational State Transfer（REST）API を通じて、シスコのネットワーク仮想化サービスをすばやく導入できます。
CSP 5000-W でサポートされる vWAAS モデル
vWAAS では、次の 3 つの CSP 5000-W モデルが使用されます。
- CSP 5228-W（12,000 接続）：vWAAS-12000 用
- CSP 5228-W（50,000 接続）：vWAAS-50000 用
- CSP 5436-W（150,000 接続）：vWAAS-150000
これらの CSP 5000-W モデルでは、販売終了/サポート終了（EOS/EOL）となった 3 つの WAVE モデルが置き換えられます。表 8-1 に、対応する CSP-W および EOS/EOL WAVE モデル、サポートされている vWAAS モデル、および CSP-W で使用される UCS モデルを示します。
表 8-1 CSP 5000-W、EOS/EOL WAVE モデル、およびサポートされている vWAAS および UCS モデル
|
|
|
|
|
|---|---|---|---|
EOS/EOL WAVE モデルの詳細については、「 Cisco WAVE 294、594、694、7541、7571、および 8541 の販売終了およびサポート終了のお知らせ 」[英語] を参照してください。
（注
） CSP 5000-W デバイスまたは EOS/EOL WAVE デバイスについては、製品の返品および交換（RMA）プロセスはありません。
Akamai Connect を使用する CSP 5000-W 上の vWAAS
Akamai Connect を使用する CSP 5000-W 上の vWAAS については、次のガイドラインを考慮してください。
- 表 8-2 に示すように、Akamai Connect キャッシングを使用する CSP 5000-W 上の vWAAS では、4 番目のディスクが必要です。
- CSP 5000-W デバイスには固定リソースがあるため、各デバイスのメモリは Akamai Connect が有効にされているか、無効にされているかに関係なく同じままです。
表 8-2 Akamai Connect を使用する CSP 5000-W 上の vWAAS のメモリおよびディスク要件
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|||
トラフィック代行受信方式
CSP 5000-W プラットフォーム上の vWAAS は、WCCP および AppNav トラフィック代行受信のためのオフパス展開をサポートしています。ただし、AppNav IOM モジュールは、CSP-W プラットフォームではサポートされていません。
CSP 5000-W ハードウェアの機能と仕様
表 8-3 に、vWAAS で使用される各 CSP 5000-W モデルの仕様を示します。
これらの 3 つの CSP 5000-W モデルについては、次の点に注意してください。
- デバイス上の専用管理ポートが CIMC 接続に使用されます。
- 4 ポート 1 G（I350）カードの最初のポートは NFVIS 管理にのみ使用され、データ トラフィックには使用されません。
- Intel X520-DA2 10 Gbps 2 ポート NIC（2 X 10 GB ファイバ インターフェイス）を接続するには、Intel SFP+ が必要です。
- CSP-W 上の vWAAS は CIMC バージョン 4.0 を使用します。
- CSP-W 上の vWAAS は NFVIS バージョン 3.10.1 を使用します。
表 8-3 vWAAS で使用される CSP-W モデルの仕様
Raid 設定の詳細については、『 Cisco UCS Servers RAID Guide 』[英語] を参照してください。
CSP 5000-W 上での vWAAS の展開、登録、および設定
- CSP 5000-W 上で vWAAS を展開、登録、および設定するためのワークフロー
- CSP 5000-W デバイス上での vWAAS のインストール
- ポート チャネルおよびスタンバイ インターフェイスの設定
- WAAS CM に対する CSP 5000-W デバイスの登録および登録解除
CSP 5000-W 上で vWAAS を展開、登録、および設定するためのワークフロー
|
|
|
|---|---|
|
|
|
|
CSP 5000-W デバイス上での vWAAS のインストール
サポートされている CSP 5000-W デバイス上でサポート対象の 3 つの vWAAS モデルのいずれかをインストールするには、次の手順に従います。
（注） CSP 5000-W はバンドル ソリューションであり、事前にインストールされたイメージが付属しています。
– show version：WAAS のバージョンがバージョン 6.4.3a 以降であることを確認します。
– show tfo detail：vWAAS モデルに応じて tfo 接続の数を確認します。
– show hardware：vWAAS モデルに応じて CPU とメモリを検証します。
– show inventory：vWAAS モデルに応じて PID を検証します。
– vWAAS-12000 または vWAAS-50000 を選択するためのプロンプトが表示されます。
– 選択を行うと、vWAAS のインストールが自動的に続行されます。
CSP 5000-W プラットフォーム上での vWAAS の展開
WAAS システム上で CSP 5000-W シリーズ デバイスに NFVIS とともに vWAAS をインストールするには、次の手順に従います。
ステップ 1 vWAAS バンドル イメージ ファイルをご使用のラップトップにコピーします。この ISO ファイルには、NFVIS 3.10.1 イメージ（ファイル形式「Cisco_NFVIS...」）と WAAS 6.4.3a イメージ（ファイル形式「WAAS-APPLIANCE...」）が含まれています。
NFVIS 3.10.1 へのアップグレード方法については、「Cisco エンタープライズ NFVIS を使用する Cisco vWAAS」の「Cisco NFVIS 3.10.1 へのアップグレード」の項を参照してください。
ステップ 2 ご使用のラップトップのイーサネット ポートを、CSP 5000-W デバイスの Cisco Integrated Management Controller（CIMC）ポートに接続します。
ステップ 3 ラップトップの静的 IP アドレスを設定します。たとえば、192.168.1.3 です。
（注） デフォルトでは、ENCS デバイスの CIMC ポートの IP アドレスは 192.168.1.2 として設定されています。
ステップ 4 Web ブラウザを開き、https://192.168.1.2 と入力します。
ステップ 5 ユーザ名とパスワードを使用してログインします。
（注） [Change Password] ダイアログボックスは、CIMC コンソールに初めてログインしたときにのみ表示されます。必要に応じてパスワードを変更し、[Save] をクリックします。
ステップ 8 [Home] > [Compute] > [BIOS] > [Configure Boot Order] に移動します。
[Configure Boot Order] ダイアログボックスが表示されます。
ステップ 9 [Device Types] リストで、[CD/DVD Linux Virtual CD/DVD] を選択します。
ステップ 10 デバイス タイプのリストで、[HDD] を選択します。
ステップ 11 [Up] および [Down] オプションを使用して、起動の順序を設定します。
ステップ 12 [CD/DVD Linux Virtual CD/DVD] は起動順序の最初に表示されている必要があります。
ステップ 13 起動順序の設定を完了するには、[Apply] をクリックします。
ステップ 14 KVM コンソールを起動します。KVM コンソールは、ホームページまたは [Remote Management] 領域から起動できます。
KVM コンソールの初期化が完了したら、KVM コンソールで [Server] > [Remote Presence] > [Virtual Media] タブを使用して vWAAS バンドル イメージをマップします。
ステップ 16 マップされたイメージをロードするには、KVM コンソールの [Power] タブで、[Power Cycle System [cold boot]] オプションを使用して電源をオフにしてからデバイスの電源をオンにします。
（注） サーバが再起動すると、KVM コンソールによって、仮想 CD/DVD ドライブから Cisco Enterpirse NFVIS が自動的にインストールされます。インストールが完了するまで 30 ほどかかります。
ステップ 17 バックグラウンドでインストールが実行されている状態で、ラップトップを使用して SSH 経由で CIMC デフォルト IP（192.168.1.2）に接続します。
ステップ 18 インストールが成功すると、CSP 5000-W デバイスが再起動します。
ステップ 19 CSP 5000-W デバイスが起動し、vWAAS をインストールするためのオプションが表示されます。CSP 5000-W モデルに応じて、次のいずれかのオプションが表示されます。
ステップ 20 インストールが完了すると、Cisco WAAS ログイン プロンプトが表示されます。
ステップ 21 新しい OE CSP デバイスが WAAS Central Manager の [Devices] > [All Devices] リスト テーブルに表示されます。
ステップ 22 新しい OE CSP デバイスの詳細情報を表示するには、[Devices] > [DeviceName] > [Dashboard] に移動します。
ポート チャネルおよびスタンバイ インターフェイスの設定
ポート チャネル インターフェイスの設定
帯域幅と冗長性の向上を実現するために、ポート チャネルは次の NIC モジュール内の個別インターフェイスを集約します。
ファイバ接続の場合、Intel X520-DA2 10 Gbps 2 ポート NIC（2 X 10 GB ファイバ インターフェイス）を接続するには、Intel SFP+ が必要です。
これらの集約された各物理インターフェイス間でトラフィックのロード バランシングも行います。ポート チャネルの物理インターフェイスが少なくとも 1 つ動作していれば、そのポート チャネルは動作しています。
ポート チャネルは、互換性のあるインターフェイスをバンドルすることによって作成します。静的ポート チャネル、または Link Aggregation Control Protocol（LACP）が実行されているポート チャネルのいずれかを設定および実行することができます。スタンバイは、複数の物理リンクを論理 1 に集約しますが、これは耐障害性を提供することのみを目的としています。
- 図 8-1 に、show running-config interface コマンドの注釈付き出力を示します。

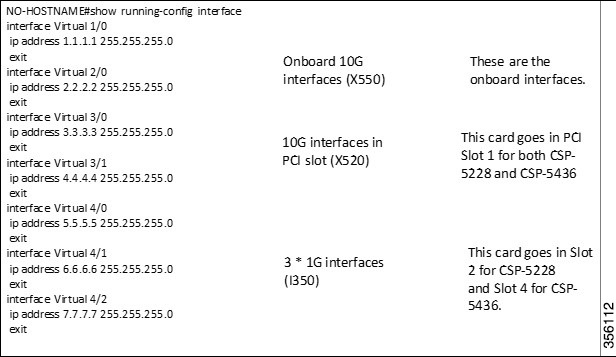

図 8-1 WAAS CLI の show running-config の注釈付き出力
スタンバイ インターフェイスの設定
2 つのポート チャネル グループを作成し、スタンバイ グループのアクティブおよびバックアップ メンバとして使用することができます。スタンバイ インターフェイスには、次の 2 つのモードがあります。
- Active-backup モード：スタンバイ インターフェイスを実装し、耐障害性を提供します。ボンド内の 1 つのサーバ インターフェイスのみがアクティブです。アクティブ サーバ インターフェイスに障害が発生した場合にのみ、別のサーバ インターフェイスがアクティブになります。
- SRC-DST-IP-PORT モード：ロード バランシングと耐障害性を提供します。このモードでは、同じ送信元と同じ宛先間のすべてのフレームが同じリンクを使用します。
スタンバイ インターフェイスでは、次の CLI コマンドを使用します。
WAAS CM に対する CSP 5000-W デバイスの登録および登録解除
WAAS CM への CSP 5000-W デバイスの登録
WAAS アプライアンスまたは vWAAS モデルを WAAS Central Manager（CM）に登録するには、次の手順に従います。
ステップ 1 データセンター CSP 5000-W CLI で、WAAS Central Manager の IP アドレス（例：10.78.99.141）を入力します。
（注） NFVIS 管理ポートに設定されている IP アドレスは、Central Manager からアクセスできません。
ステップ 2 cms コマンドを使用して、CSP W デバイスを登録します。
ステップ 3 copy running-config startup-config コマンドを使用して、実行コンフィギュレーションを保存します。
（注） このコマンドを使用しない場合、管理サービスはリロード時に開始されず、WAAS Central Manager はノードをオフラインとして表示します。
ステップ 4 デバイスが登録されると、そのデバイスは OE CSP として WAAS Central Manager に表示されます（図 8-2）。

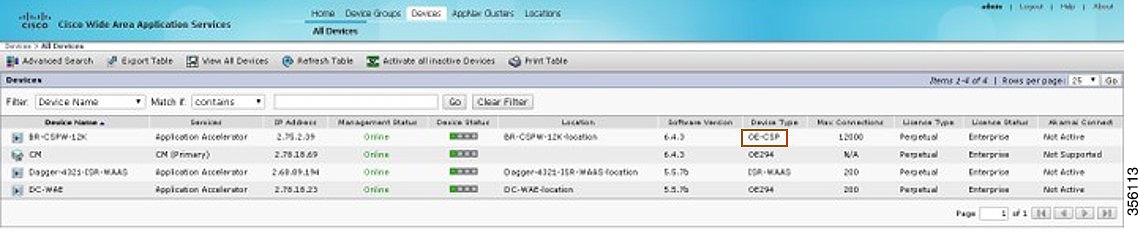

図 8-2 Central Manager のデバイス リスト ページに表示される CSP 5000-W デバイス
ステップ 5 ダッシュボードで CSP 5000-W デバイスを表示するには、[Devices] > [device-name] > [Dashboard] に移動します。
[Device Dashboard] ウィンドウが表示されます。デバイスについて表示される情報には、デバイス モデル、IP アドレス、代行受信方法、デバイス固有のチャートなどが含まれます。
ステップ 6 また、CSP 5000-W CLI を使用してデバイス情報を表示することもできます。
CSP 5000-W デバイスの登録解除
CSP 5000-W デバイスの登録を解除するには、以下の手順に従います。
ステップ 1 データセンター CSP 5000-W CLI で、cms deregister コマンドを使用してデバイスの登録を解除します。
ステップ 2 [yes] をクリックして登録解除プロセスを開始します。次のステータス メッセージが表示されます。
ステップ 3 copy running-config startup-config コマンドを使用して、実行コンフィギュレーションを保存します。
（注） このコマンドを使用しない場合、管理サービスはリロード時に開始されず、WAAS Central Manager はノードをオフラインとして表示します。
CSP 5000-W 上の vWAAS で使用される CLI コマンド
表 8-4 に、CSP 5000-W 上の vWAAS で使用されるコマンドを示します。
表 8-4 CSP 5000-W 上の vWAAS で使用されるコマンド
|
|
|
|
|---|---|---|
CSP 5000-W 上の vWAAS のアップグレードまたはダウングレードのガイドライン
次のアップグレードおよびダウングレードのガイドラインを考慮してください。
– WAAS バージョン 6.4.3a 以降用の vWAAS バンドル イメージと、WAAS で使用される関連 NFVIS バージョンのアップグレードがサポートされています。
– WAAS 6.4.3a より前の WAAS 用の vWAAS では、ダウングレードはサポートされていません。
– デバイス グループ レベルに複数のデバイス タイプが存在する場合、Central Manager は、各デバイス タイプでサポートされているアップグレードとダウングレードをサポートします。
（注） CSP 5000-W デバイスは、特定の vWAAS および NFVIS バージョンで動作します。vWAAS と NFVIS を一緒にアップグレードすることをお勧めします。これを個別にアップグレードしないでください。詳細については、「Cisco エンタープライズ NFVIS を使用する Cisco vWAAS」の「NFVIS での vWAAS のアップグレード ガイドライン」の項を参照してください。
