章のタイトル： Bulk Trace Analysis
Bulk Trace Analysis
Cisco Bulk Trace Analysis ツールは、Serviceability に付属のプラグイン ソフトウェア アプリケーションです。このツールは、1 つまたは複数の大きな（2MB を超える）XML トレース ファイルから入力データを取り出し、トレース データの分析に使用できるレポートを作成します。
•
「Bulk Trace Analysis のダウンロード」
• 「Bulk Trace Analysis プログラムのインストール」
Bulk Trace Analysis は、XML トレース ファイルを入力ファイルとして使用します。XML トレース ファイルを生成するには、Trace ツールを使用してください。XML トレース ファイルについては、次の章を参照してください。
Bulk Trace Analysis のダウンロード
Bulk Trace Analysis ツールを Serviceability からダウンロードし、クライアント PC にインストールします。
ここでは、Bulk Trace Analysis ツールのダウンロード方法を説明します。
ステップ 1 Serviceability ウィンドウから、 Application > Install Plugins の順に選択します。
Serviceability Install Plugins ウィンドウが表示されます。
ステップ 2 Bulk Trace Analysis アイコンをクリックします。
ステップ 3 ウィンドウで、Save the program to disk を選択します。
ステップ 4 Bulk Trace Analysis プログラムの保存先のファイル名と場所を入力します。
Bulk Trace Analysis プログラムのインストール
プラグインが Serviceability プログラムからダウンロードされたら、Bulk Trace Analysis プログラムを PC にインストールします。
ここでは、Bulk Trace Analysis プログラムをクライアント PC にインストールする方法を説明します。
ステップ 1 PC で、Bulk Trace Analysis アイコンまたはファイル名 TraceAnalysis_installation.exe をダブルクリックします。
ステップ 2 表示されるウィンドウで Next > ボタンをクリックします。
これで、インストールされたプログラムが使用できるようになりました。
Bulk Trace Analysis の使用
Bulk Trace Analysis は、1 つまたは複数の SDI XML トレース ファイルまたは SDL XML トレース ファイルを取り出し、トレース データの分析に使用できるレポートを作成します。Bulk Trace Analysis では、次のレポート機能がサポートされています。
• レポートの作成
• レポートの印刷
• ビュー情報の表示
Bulk Trace Analysis プログラムは、Cisco CallManager パブリッシャ システムまたはサブスクライバ システム以外の PC にインストールする必要があります。「Bulk Trace Analysis のダウンロード」および 「Bulk Trace Analysis プログラムのインストール」を参照してください。
PC 上でこのプログラムが起動され、実行中であることを確認してください。「プログラムの起動と終了」を参照してください。
プログラムの起動と終了
ここでは、Bulk Trace Analysis プログラムの起動および終了の方法を説明します。
ステップ 1 ［スタート］>［プログラム］> Cisco Bulk Trace Analysis Tool の順に選択します。
Bulk Trace Analysis Tool ウィンドウが表示されます。図 24-1 を参照してください。
ステップ 2 このセクションで説明されている手順に従って、レポートの作成、レポートのオープン、およびレポートの印刷を行います。
ステップ 3 File > Exit の順に選択して、プログラムを終了します。

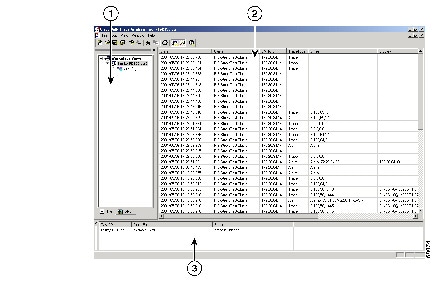

図 24-1 Bulk Trace Analysis ウィンドウ
|
|
|
|
|
|
|
|
レポートの作成
Bulk Trace Analysis では、SDI XML トレース ファイルまたは SDL XML トレース ファイルを使用してレポートが作成されます。次の入力トレース ファイルを使用してレポートを作成します。
• Bulk Trace Analysis プログラムの File Open ダイアログ ウィンドウで、Control キーを押したまま複数のファイル名を選択して、複数の XML ファイルを選択する。
• Bulk Trace Analysis プログラムの File Open ダイアログ ウィンドウにリモート Cisco CallManager ノードの IP アドレスを入力して、そのノードからファイルを選択する。ユーザ ID とパスワードを使用する必要があります。
• Cisco CallManager Serviceability から、Trace Collection ツールを使用して収集された zip ファイルを選択する。
ここでは、トレース ファイルからレポートを作成する方法を説明します。
ステップ 1 Bulk Trace Analysis ウィンドウから、 File > New Report の順に選択します。
ステップ 2 SDI トレース ファイルを選択する場合は、 SDI ボタンをクリックします。SDL トレース ファイルを選択する場合は、 SDL ボタンをクリックします。
ステップ 3 Browse ボタンをクリックして、トレース ソース ファイルを選択します。
ステップ 4 ファイルのリストから、ソース トレース ファイルを選択します。
New File ダイアログ ウィンドウが表示され、選択したファイルが Source File フィールドに表示されます。複数のファイルを選択するには、Control キーを押したままファイル名をクリックします。
ステップ 6 Save Report As フィールドに表示されたデフォルトのファイル名を使用してレポートを保存するには、 OK ボタンをクリックします。ステップ 10 に進みます。デフォルトのファイル名を使用しない場合は、ステップ 7 に進みます。
ステップ 7 別のファイル名を使用してレポートを保存するには、 Browse ボタンをクリックします。
ステップ 8 Save As ウィンドウで、ファイル名のフィールドにファイル名を入力するか、デフォルトを使用します。
New File ダイアログ ウィンドウが表示され、選択したファイル名が Save Report As フィールドに表示されます。
ソース ファイルのデータは、Report Table ペインに表示されます。レポート名は Workplace Views ペインに、レポートの状況は Task Control and Status ペインに表示されます。図 24-1 を参照してください。
ステップ 11 レポートを保存するには、 File > Save の順に選択します。
• 「Bulk Trace Analysis のダウンロード」
レポートのオープン
ここでは、すでに作成されているレポートを開く方法を説明します。「レポートの作成」を参照してください。
ステップ 1 Bulk Trace Analysis ウィンドウから、 File > Open Report の順に選択します。
ステップ 2 ファイルのリストから、レポート ファイルを選択します。
ソース ファイルのデータは、Report Table ペインに表示されます。レポート名は Workplace Views ペインに、レポートの状況は Task Control and Status ペインに表示されます。
• 「Bulk Trace Analysis のダウンロード」
レポートの印刷
ステップ 1 複数のレポートが開いている場合は、印刷するレポートを選択します。
ヒント レポートの印刷前に、File > Print Preview の順に選択してください。
ステップ 2 Bulk Trace Analysis ウィンドウで、 File > Print の順に選択します。
ヒント 用紙のレイアウトとして Landscape（横長）を選択してください。
• 「Bulk Trace Analysis のダウンロード」
マスタ レポートの保存
ここでは、マスタ レポートの保存方法を説明します。マスタ レポートとは、フィルタ基準のないレポートを指します。
ステップ 1 Workplace Views ペインから、保存するレポートを選択します。
• 「Bulk Trace Analysis のダウンロード」
レポート内のデータの検索
ここでは、レポート内のデータ（情報）を検索する方法を説明します。
ステップ 1 Workplace Views ペインから、検索するレポートを選択します。
ステップ 2 Edit > Find の順に選択するか、双眼鏡のアイコンをクリックします。
ステップ 3 検索基準（たとえば、Alarm）を入力します。
ステップ 4 表 24-1 を参考にして、その他の検索オプションを選択します。
|
|
|
|---|---|
ステップ 6 再度検索するには、 Find Next ボタンをクリックします。
ステップ 7 検索が終了したら、 Cancel ボタンをクリックします。
• 「Bulk Trace Analysis のダウンロード」
複数ビューを持つレポートの作成
ビューとは、トラブルシューティングに使用される特定の情報が表示されているレポートを指します。1 つのレポートに複数のビューを表示できます。複数のビューを使用すると、さまざまな観点からトレース情報を調べることができます。
Bulk Trace Analysis フィルタリング基準の設定は、Trace Analysis ツールのフィルタリング基準の設定とほぼ同じです（「トレース分析の設定」を参照）。トレース分析に組み込む情報のタイプ（たとえば、ホスト名、IP アドレス、相関タグ）を選択できます。
相関タグのフィルタリングを選択すると、相関タグのフィルタリングを選択しない場合よりも多くの情報が得られます。相関タグのフィルタリングでは、トレース相互間の関係が示されます。以下の例を参照してください。
トレース ファイルで、ユーザは Use Correlation Tag チェックボックスをオンにし、IP Address=172.21.10.55 および Trace type=Alarm のフィルタを選択するものとします。Bulk Trace Analysis は、この IP アドレスとトレース タイプを持つすべてのトレース レコードを探し、そのトレース レコードに関連した相関タグを持つすべてのトレース レコードを収集します。相関タグは、検出されたすべてのトレース レコードに適用され、再度フィルタに掛けられます。トレース フィルタは、次のレコードを検出します。
• レコード 1：IP Address=172.21.10.55, Trace type=Alarm, Ctag=3,65,100,1.1
• レコード 2：IP Address=172.21.10.55, Trace type=Error, Ctag=3,65,100,1.1
• レコード 3：IP Address=172.21.10.56, Trace type=Alarm, Ctag=3,65,100,1.1
• レコード 4：IP Address=172.21.10.57, Trace type=Trace, Ctag=3,65,100,1.3
Use Correlation Tag チェックボックスがオンになっているので、ビューには、レコード 1、レコード 2、およびレコード 3 が表示されます。
トレース ファイルで、ユーザは、Use Correlation Tag チェックボックスをオンにしないものとします。ユーザは、IP Address=172.21.10.55 および Trace type=Alarm のフィルタを選択します。Bulk Trace Analysis は、この IP アドレスとトレース タイプを持つすべてのトレース レコードを探し、そのトレース レコードに関連した相関タグを持つすべてのトレース レコードを収集します。相関タグは、検出されたすべてのトレース レコードに適用され、再度フィルタに掛けられます。トレース フィルタは、次のレコードを検出します。
• レコード 1：IP Address=172.21.10.55, Trace type=Alarm, Ctag=3,65,100,1.1
• レコード 2：IP Address=172.21.10.55, Trace type=Error, Ctag=3,65,100,1.1
• レコード 3：IP Address=172.21.10.56, Trace type=Alarm, Ctag=3,65,100,1.1
• レコード 4：IP Address=172.21.10.57, Trace type=Trace, Ctag=3,65,100,1.3
Use Correlation Tag チェックボックスがオンになっていないので、ビューにはレコード 1 だけが表示されます。
ここでは、フィルタ基準を選択し、別のビューとして保存することによって、特定情報が入っているレポートを作成する方法を説明します。
ステップ 1 Workplace Views ペインから、別のビューを作成する対象のレポートを選択します。
ステップ 2 View > New View の順に選択し、レポート名を右クリックするか、New View アイコンをクリックします。
ステップ 3 トレース レコードの CTag フィールドを使用する場合は、Use Correlation Tag チェックボックスをオンにします。「相関タグを使用した例」を参照してください。
ステップ 4 Selection Criteria 領域で、新しいビューに組み込む情報を選択します。 表 24-2 を参照してください。
|
|
|
|---|---|
ステップ 5 Time 領域で、特定の時刻と日付の範囲を選択します。
指定された基準に合うビューが、Report Table ペインに表示され、新しいビューの名前（たとえば、View 2）が、Workplace Views ペインの Task 名の下に表示されます。
ヒント レポートにビューを表示しない場合は、Windows のクローズ ボックスを使用してビューを閉じてください。
• 「Bulk Trace Analysis のダウンロード」
ビュー情報の表示
特定のビューのフィルタ情報を検出する必要がある場合は、その情報を表示できます。ここでは、ビューのフィルタ情報を表示する方法を説明します。
ステップ 1 Workplace Views ペインから、フィルタ情報を表示する対象のビューを選択します。
ステップ 3 ポップアップ メニューから View Information を選択します。
• 「Bulk Trace Analysis のダウンロード」
Report Table 見出しのカスタマイズ
レポート内の特定の列の情報を表示する場合には、それ以外の情報の列を削除できます。
ここでは、Report Table の見出しをカスタマイズする方法を説明します。
ステップ 1 Workplace Views ペインから、Report Table 見出しをカスタマイズする対象のレポートまたはビューを選択します。
ステップ 2 Edit > Customize Header の順に選択するか、Customize header アイコンをクリックします。
Customize columns ウィンドウが表示されます。
ステップ 3 列を削除するには、Columns to be shown and order 領域から列を選択します。
ステップ 5 列の順序を変更するには、Columns to be shown and order 領域から列を選択します。
ステップ 6 Move Up ボタンまたは Move Down ボタンをクリックします。
ステップ 7 列を追加するには、Columns not shown 領域から列を選択します。
見出しの配列が更新されたレポートが、Report Table ペインに表示されます。
• 「Bulk Trace Analysis のダウンロード」
