Cisco CallManager Serviceability アドミニストレーション ガイド Release 4.0(1)

ゲートウェイ詳細レポートの設定

ゲートウェイ詳細レポートを生成するのは、CAR 管理者だけです。特定のゲートウェイの問題を追跡する場合に、ゲートウェイ詳細レポートを使用します。

ここでは、選択したゲートウェイについての詳細情報を生成、表示、またはメール送信する方法を説明します。

手順

ステップ 1 Device Reports > Gateway > Detail の順に選択します。

Gateway Detail ウィンドウが表示されます。

ステップ 2 レポートに含めるゲートウェイのタイプを選択するには、ウィンドウの左側の列にある Gateway Types の横のアイコンをクリックします。

ツリー構造を展開すると、図 20-1 のように、ゲートウェイ タイプのリストが表示されます。

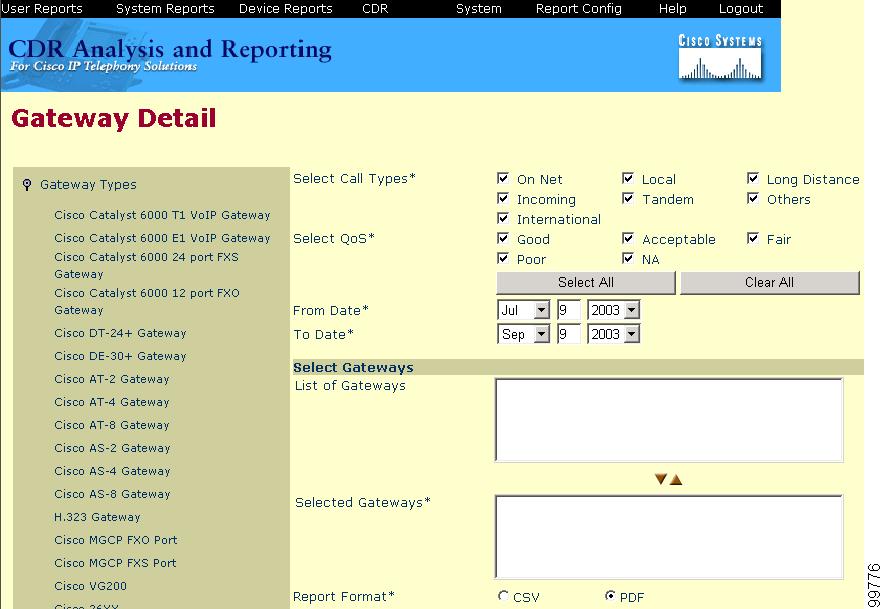

図 20-1 ツリー構造展開後のゲートウェイ タイプ表示画面

ゲートウェイ タイプではなく、特定のルート パターンを使用するゲートウェイだけを指定するには、ウィンドウの左側の列にある Route Patterns/Hunt Pilots の横のアイコンをクリックします。

ツリー構造を展開すると、図 20-2 のように、ルート パターンおよびハント リストのリストが表示されます。

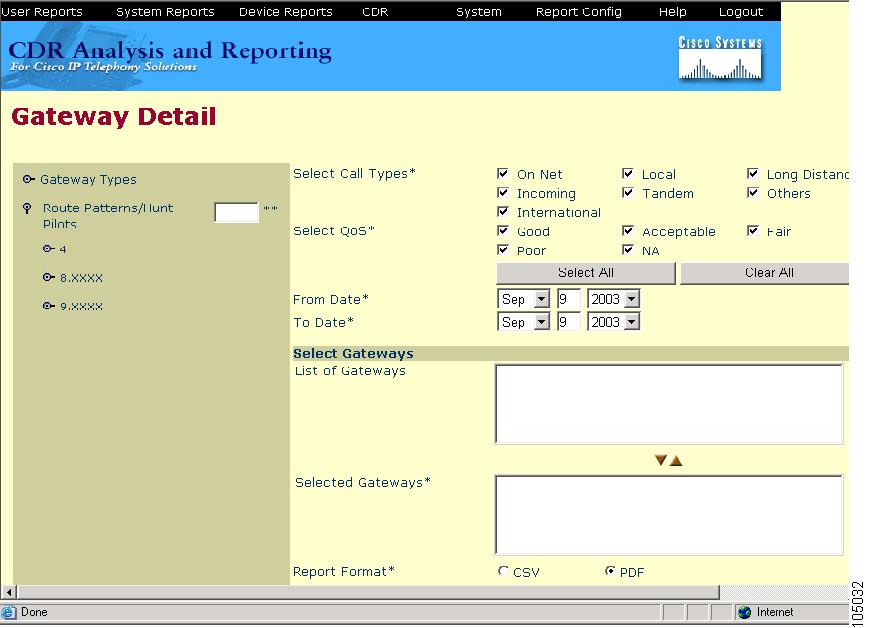

図 20-2 ツリー構造展開後のルート パターンおよびハント パイロット表示画面

（注） \ウィンドウ左側の列にある Route Patterns/Hunt Pilots ボックスにルート パターンまたはハント リストの名前の一部を入力して、特定のルート パターンまたはハント リストを検索することもできます。CAR は、検索文字列と一致するルート パターンまたはハント リストを検索します。

ステップ 3 リストからゲートウェイ タイプを選択します。

ゲートウェイの名前が List of Gateways ボックスに表示されます。

（注） List of Gateways ボックスには、選択したゲートウェイ タイプに設定されているゲートウェイが 200 個まで一覧表示されます。

ステップ 4 List of Gateways ボックスで、レポートに含めるゲートウェイを選択します。

（注） 一度に最大 15 個のゲートウェイにレポートを作成できます。

ステップ 5 下向き矢印アイコンをクリックして、選択したゲートウェイを Selected Gateways ボックスのリストに移動させます。

選択したゲートウェイが Selected Gateways ボックスに表示されます。

ステップ 6 Select Call Types 領域で、レポートに含めるコール タイプのチェックボックスをオンにします。 表 20-1 では、コール タイプについて説明します。

ステップ 7 Select QoS 領域で、レポートに含める音声品質カテゴリのチェックボックスをオンにします。「サービス品質（QoS）値の定義」で設定されたパラメータは、すべての音声品質カテゴリを決定する基準になります。

ステップ 8 通話情報を表示する期間の日付範囲を選択します。

（注） 1ヶ月を超える日時の範囲を指定することはできません。

ステップ 9 CSV 形式でレポートを表示する場合は、Report Format 領域で CSV (comma separated value) を選択します。PDF 形式でレポートを表示する場合は、Report Format 領域で PDF (portable document format) を選択します。

CSV ファイルは、CAR で表示するか、ディスクに保存して Microsoft Excel などのスプレッドシート アプリケーションを使用して表示できます。PDF ファイルは、Adobe Acrobat Reader を使用して CAR で表示できます。

ステップ 10 View Report ボタンをクリックします。

CSV を選択した場合、レポートが生成され、ファイルを表示するか、ディスクに保存するかを選択するように求められます。PDF を選択した場合は、レポートが表示されます。

ステップ 11 レポートをメールで送信する場合は、 Send Report ボタンをクリックします。レポートを送信するには、「レポートのメール送信」に記載されている手順を実行してください。

関連項目

• 「ゲートウェイ詳細レポートの結果」

ゲートウェイ要約レポートの設定

ゲートウェイ要約レポートを生成するのは、CAR 管理者だけです。このレポートは、ゲートウェイを通過したすべてのコールの要約を表示します。この情報は、ゲートウェイを通過するコールのトラフィックと QoS のモニタリングに使用できます。

システムが自動的に生成するレポートを表示するか、新しいレポートを生成することができます。レポートの自動生成をスケジュールできるのは、CAR 管理者だけです。詳細については、「CAR システムの設定」を参照してください。

ここでは、ゲートウェイについての要約情報を生成、表示、またはメール送信する方法を説明します。

手順

ステップ 1 Device Reports > Gateway > Summary の順に選択します。

Gateway Summary ウィンドウが表示されます。

ステップ 2 Available Reports フィールドで、自動的に生成されたレポート（入手可能な場合）を選択するか、デフォルトの Generate New Report を使用します。

ステップ 3 Select Call Types 領域で、レポートに含めるコール タイプのチェックボックスをオンにします。 表 20-3 では、コール タイプについて説明します。

ステップ 4 Generate New Report を選択した場合、レポートを生成する期間の日付範囲を選択します。

ステップ 5 CSV 形式でレポートを表示する場合は、Report Format 領域で CSV (comma separated value) を選択します。PDF 形式でレポートを表示する場合は、Report Format 領域で PDF (portable document format) を選択します。

CSV ファイルは、CAR で表示するか、ディスクに保存して Microsoft Excel などのスプレッドシート アプリケーションを使用して表示できます。PDF ファイルは、Adobe Acrobat Reader を使用して CAR で表示できます。

ステップ 6 View Report ボタンをクリックします。

CSV を選択した場合、レポートが生成され、ファイルを表示するか、ディスクに保存するかを選択するように求められます。PDF を選択した場合は、レポートが表示されます。

ステップ 7 レポートをメールで送信する場合は、 Send Report ボタンをクリックします。レポートを送信するには、「レポートのメール送信」に記載されている手順を実行してください。

関連項目

• 「ゲートウェイ要約レポートの結果」

ゲートウェイ使用率レポートの設定

ゲートウェイ使用率レポートを生成するのは、CAR 管理者だけです。このレポートは、特定の期間について、ゲートウェイの推定使用率（パーセント）を表示します。これは、正確な使用率ではありません。たとえば、11 時から 12 時までのゲートウェイの使用率は、（5 分間にゲートウェイを使用したコール数 *100）/（任意の時点でゲートウェイを使用可能な最大コール数）として計算されます。任意の時点でゲートウェイを使用可能な最大コール数は、CAR Gateway Configuration ページで設定されているゲートウェイの最大ポート数に等しい値です。1 時間全体について 5 分ごとのサンプルの使用率が計算されると、その 1 時間について得られた最大使用率の値が、11 時から 12 時までの使用率としてレポートに表示されます。同様に、1 日全体の使用率を取得する場合は、1 日を 5 分ごとのサンプルに分けて、最大使用率を計算します。毎日 1 時間ごと、または各週または各月の指定された日数に基づいて、使用状況を調べることができます。選択されたゲートウェイごとに、レポートが生成されます。

システムが自動的に生成するレポートを表示するか、新しいレポートを生成することができます。レポートの自動生成をスケジュールできるのは、CAR 管理者だけです。詳細については、「CAR システムの設定」を参照してください。

ここでは、ゲートウェイ使用率レポートを生成、表示、またはメール送信する方法を説明します。

手順

ステップ 1 Device Reports > Gateway > Gateway Utilization の順に選択します。

Gateway Utilization ウィンドウが表示されます。

ステップ 2 Generate Reports フィールドで、 表 20-4 の説明に従って、時間を選択します。

ステップ 3 Available Reports フィールドで、自動的に生成されたレポート（入手可能な場合）を選択するか、デフォルトの Generate New Report を使用します。

ステップ 4 レポートに含めるゲートウェイのタイプを選択するために、ウィンドウの左側の列にある Gateway Types をクリックします。

ツリー構造を展開すると、図 20-3 のように、ゲートウェイ タイプのリストが表示されます。

図 20-3 ツリー構造展開後のゲートウェイ タイプ表示画面

ゲートウェイ タイプのリストが表示されます。ゲートウェイ タイプではなく、特定のルート パターンを使用するゲートウェイだけを指定するには、ウィンドウの左側の列にある Route Patterns/Hunt Pilots をクリックします。

ツリー構造を展開すると、図 20-4 のように、ルート パターンおよびハント リストのリストが表示されます。

図 20-4 ツリー構造展開後のルート パターンおよびハント パイロット表示画面

（注） ウィンドウ左側の列にある Route Patterns/Hunt Pilots ボックスにルート パターンまたはハント リストの名前の一部を入力して、特定のルート パターンまたはハント リストを検索することもできます。CAR は、検索文字列と一致するルート パターンまたはハント リストを検索します。

ステップ 5 リストからゲートウェイ タイプを選択します。

ゲートウェイの名前が List of Gateways ボックスに表示されます。

（注） List of Gateways ボックスには、選択したゲートウェイ タイプに設定されているゲートウェイが 200 個まで表示されます。

ステップ 6 List of Gateways ボックスで、レポートに含めるゲートウェイを選択します。

（注） 一度に最大 15 個のゲートウェイにレポートを作成できます。

ステップ 7 下向き矢印アイコンをクリックして、選択したゲートウェイを Selected Gateways ボックスのリストに移動させます。

選択したゲートウェイが Selected Gateways ボックスに表示されます。

ステップ 8 Generate New Report を選択した場合は、コール情報を表示する期間の日付範囲を入力します。

（注） 1 ヶ月を超える日時の範囲を指定することはできません。

ステップ 9 CSV 形式でレポートを表示する場合は、Report Format 領域で CSV (comma separated value) を選択します。PDF 形式でレポートを表示する場合は、Report Format 領域で PDF (portable document format) を選択します。

CSV ファイルは、CAR で表示するか、ディスクに保存して Microsoft Excel などのスプレッドシート アプリケーションを使用して表示できます。PDF ファイルは、Adobe Acrobat Reader を使用して CAR で表示できます。

ステップ 10 View Report ボタンをクリックします。

CSV を選択した場合、レポートが生成され、ファイルを表示するか、ディスクに保存するかを選択するように求められます。PDF を選択した場合は、レポートが表示されます。

ステップ 11 レポートをメールで送信する場合は、 Send Report ボタンをクリックします。レポートを送信するには、「レポートのメール送信」に記載されている手順を実行してください。

関連項目

• 「ゲートウェイとルートの使用率レポートの結果」

ルートおよび回線グループ使用率レポートの設定

ルートおよび回線グループ使用率レポートを生成するのは、CAR 管理者だけです。このレポートは、特定の期間について、ルートおよび回線グループの推定最大使用率（ルートおよび回線グループ下にあるすべてのゲートウェイの累積使用率）をパーセントで表示します。これは、正確な使用率ではありません。使用率の計算方法はゲートウェイ使用率の場合と同じですが、計算結果は、ルートおよび回線グループ下にあるすべてのゲートウェイの累積使用率となります。毎日 1 時間ごと、または各週または各月の指定された日数に基づいて、使用状況を調べることができます。選択されたルートおよび回線グループごとに、レポートが生成されます。

システムが自動的に生成するレポートを表示するか、新しいレポートを生成することができます。レポートの自動生成をスケジュールできるのは、CAR 管理者だけです。詳細については、「CAR システムの設定」を参照してください。

ここでは、ルートおよび回線グループ使用率レポートを生成、表示、またはメールで送信する方法を説明します。

手順

ステップ 1 Device Reports > Route Plan > Route and Line Group Utilization の順に選択します。

Route and Line Group Utilization ウィンドウが表示されます。

ステップ 2 Generate Reports フィールドで、 表 20-5 の説明に従って、時間を選択します。

ステップ 3 Available Reports フィールドで、自動的に生成されたレポート（入手可能な場合）を選択するか、デフォルトの Generate New Report を使用します。

ステップ 4 特定のルート パターンを使用するルートおよび回線グループだけを選択するには、ウィンドウ左側の列にある Route Patterns/Hunt Pilots をクリックします。

ツリー構造を展開すると、図 20-5 のように、選択したルート パターンおよびハント リストが表示されます。

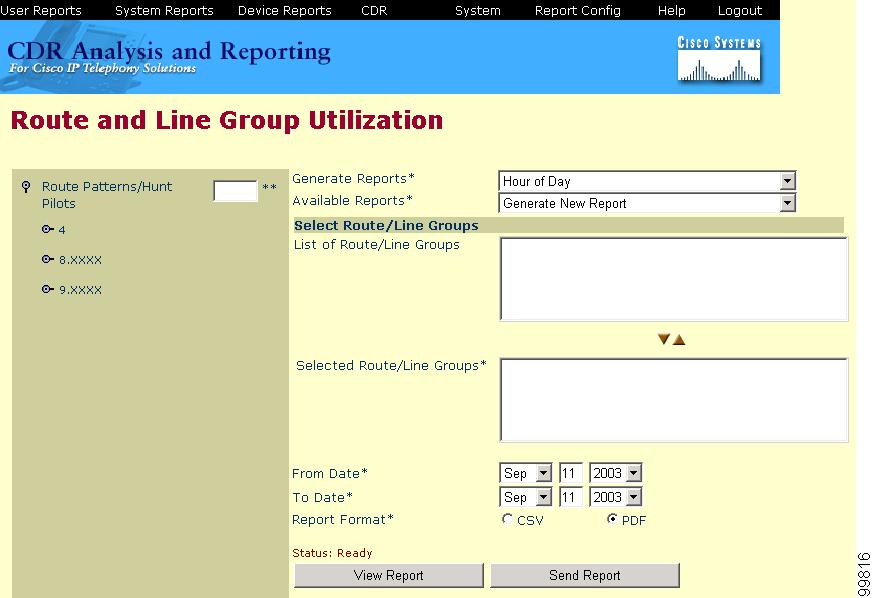

図 20-5 ツリー構造展開後のルート パターンおよびハント パイロット表示画面

（注） ウィンドウ左側の列にある Route Patterns/Hunt Pilots ボックスにルート パターンまたはハント リストの名前の一部を入力して、特定のルート パターンまたはハント リストを検索することもできます。CAR は、検索文字列と一致するルート パターンまたはハント リストを検索します。

ステップ 5 リストからルート パターンまたはハント リストを選択します。

このルート パターンまたはハント リストのルートおよび回線グループが、List of Route/Line Groups ボックスに表示されます。

（注） List of Route/Line Groups ボックスには、最大 200 個のルート グループが表示されます。

ステップ 6 List of Route/Line Groups ボックスで、レポートに含めるルートおよび回線グループを選択します。

（注） 一度に最大 15 個のルートおよび回線グループにレポートを作成できます。

ステップ 7 下向き矢印アイコンをクリックして、選択したルートおよび回線グループを Selected Route/Line Groups ボックスのリストに移動させます。

選択したルートおよび回線グループが Selected Route/Line Groups ボックスに表示されます。

ステップ 8 Generate New Report を選択した場合は、コール情報を表示する期間の日付範囲を入力します。

（注） 1 ヶ月を超える日時の範囲を指定することはできません。

ステップ 9 CSV 形式でレポートを表示する場合は、Report Format 領域で CSV (comma separated value) を選択します。PDF 形式でレポートを表示する場合は、Report Format 領域で PDF (portable document format) を選択します。

CSV ファイルは、CAR で表示するか、ディスクに保存して Microsoft Excel などのスプレッドシート アプリケーションを使用して表示できます。PDF ファイルは、Adobe Acrobat Reader を使用して CAR で表示できます。

ステップ 10 View Report ボタンをクリックします。

CSV を選択した場合、レポートが生成され、ファイルを表示するか、ディスクに保存するかを選択するように求められます。PDF を選択した場合は、レポートが表示されます。

ステップ 11 レポートをメールで送信する場合は、 Send Report ボタンをクリックします。レポートを送信するには、「レポートのメール送信」に記載されている手順を実行してください。

関連項目

• 「ゲートウェイとルートの使用率レポートの結果」

ルート/ハント リスト使用率レポートの設定

ルート/ハント リスト使用率レポートを生成するのは、CAR 管理者だけです。ルート/ハント リスト使用率レポートは、特定の期間について、ルート/ハント リストの推定最大使用率（ルート/ハント リスト下にあるすべてのゲートウェイの累積使用率）をパーセントで表示します。これは、正確な使用率ではありません。使用率の計算方法はゲートウェイ使用率の場合と同じですが、こちらの計算結果は、ルート/ハント リスト下にあるすべてのゲートウェイの累積使用率です。

毎日 1 時間ごと、または各週または各月の指定された日数に基づいて、使用状況を調べることができます。選択されたルート/ハント リストごとに、レポートが生成されます。

システムが自動的に生成するレポートを表示するか、新しいレポートを生成することができます。レポートの自動生成をスケジュールできるのは、CAR 管理者だけです。詳細については、「システム スケジューラの設定」を参照してください。

ここでは、ルート/ハント リスト使用率レポートを生成、表示、またはメールで送信する方法を説明します。

手順

ステップ 1 Device Reports > Route Plan > Route/Hunt List Utilization の順に選択します。

Route/Hunt List Utilization ウィンドウが表示されます。

ステップ 2 Generate Report フィールドで、 表 20-6 の説明に従って、時間を選択します。

ステップ 3 Available Reports フィールドで、自動的に生成されたレポート（入手可能な場合）を選択するか、デフォルトの Generate New Report を使用します。

ステップ 4 レポートに含めるルート/ハント リストを選択するために、ウィンドウの左側の列にある Route Patterns/Hunt Pilots をクリックします。

ツリー構造を展開すると、選択したルート パターンおよびハント パイロットが表示されます。

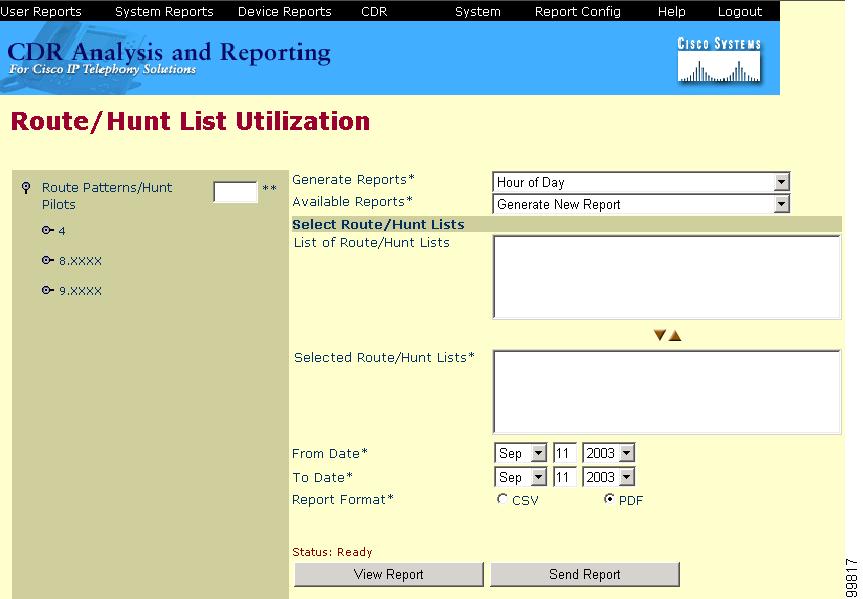

図 20-6 ツリー構造展開後のルート パターンおよびハント パイロット表示画面

（注） ウィンドウ左側の列にある Route Patterns/Hunt Pilots ボックスにルート パターンまたはハント リストの名前の一部を入力して、特定のルート パターンまたはハント リストを検索することもできます。CAR は、検索文字列と一致するルート パターンまたはハント リストを検索します。

ステップ 5 リストからルート/ハント リストを選択します。

ルート/ハント リストの名前が List of Route/Hunt Lists ボックスに表示されます。

（注） List of Route/Hunt Lists ボックスには、最大 200 のルート/ハント リストが表示されます。

ステップ 6 List of Route/Hunt Lists ボックスで、レポートに含めるルート/ハント リストを選択します。

（注） 一度に最大 15 のルート/ハント リストにレポートを作成できます。

ステップ 7 下向き矢印アイコンをクリックして、選択したルート/ハント リストを Selected Route/Hunt Lists ボックスのリストに移動させます。

選択したルート/ハント リストが Selected Route/Hunt Lists ボックスに表示されます。

ステップ 8 Generate New Report を選択した場合は、コール情報を表示する期間の日付範囲を入力します。

（注） 1 ヶ月を超える日時の範囲を指定することはできません。

ステップ 9 CSV 形式でレポートを表示する場合は、Report Format 領域で CSV (comma separated value) を選択します。PDF 形式でレポートを表示する場合は、Report Format 領域で PDF (portable document format) を選択します。

CSV ファイルは、CAR で表示するか、ディスクに保存して Microsoft Excel などのスプレッドシート アプリケーションを使用して表示できます。PDF ファイルは、Adobe Acrobat Reader を使用して CAR で表示できます。

ステップ 10 View Report ボタンをクリックします。

CSV を選択した場合、レポートが生成され、ファイルを表示するか、ディスクに保存するかを選択するように求められます。PDF を選択した場合は、レポートが表示されます。

ステップ 11 レポートをメールで送信する場合は、 Send Report ボタンをクリックします。レポートを送信するには、「レポートのメール送信」に記載されている手順を実行してください。

関連項目

• 「ゲートウェイとルートの使用率レポートの結果」

ルート パターン/ハント パイロット使用率レポートの設定

ルート パターン/ハント パイロット使用率レポートを生成するのは、CAR 管理者だけです。このレポートは、特定の期間について、ルート パターンおよびハント パイロットの推定最大使用率（ルート パターンおよびハント パイロット下にあるすべてのゲートウェイの累積使用率）をパーセントで表示します。これは、正確な使用率ではありません。使用率の計算方法はゲートウェイ使用率の場合と同じですが、こちらの計算結果は、ルート パターンおよびハント パイロット下にあるすべてのゲートウェイの累積使用率です。毎日 1 時間ごと、または各週または各月の指定された日数に基づいて、使用状況を調べることができます。選択されたルート パターンおよびハント パイロットごとに、レポートが生成されます。

システムが自動的に生成するレポートを表示するか、新しいレポートを生成することができます。レポートの自動生成をスケジュールできるのは、CAR 管理者だけです。詳細については、「システム スケジューラの設定」を参照してください。

ここでは、ルート パターン/ハント パイロット使用率レポートを生成、表示、またはメール送信する方法を説明します。

手順

ステップ 1 Device Reports > Route Plan > Route Pattern/Hunt Pilot Utilization の順に選択します。

Route Pattern/Hunt Pilot Utilization ウィンドウが表示されます。

ステップ 2 Generate Report フィールドで、 表 20-7 の説明に従って、時間を選択します。

ステップ 3 Available Reports フィールドで、自動的に生成されたレポート（入手可能な場合）を選択するか、デフォルトの Generate New Report を使用します。

ステップ 4 レポートに含めるルート パターンおよびハント リストを選択するために、ウィンドウの左側の列にある Route Patterns/Hunt Pilots をクリックします。

ツリー構造を展開すると、図 20-7 のように、選択したルート パターンおよびハント リストが表示されます。

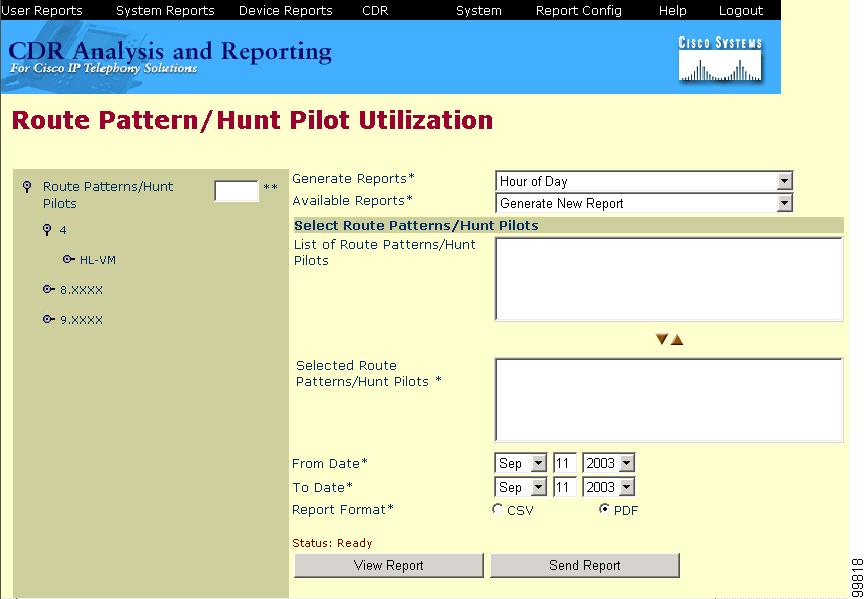

図 20-7 ツリー構造展開後のルート パターンおよびハント パイロット表示画面

（注） ウィンドウ左側の列にある Route Patterns ボックスにルート パターンまたはハント リストの名前の一部を入力して、特定のルート パターンまたはハント リストを検索することもできます。CAR は、検索文字列と一致するルート パターンまたはハント リストを検索します。

ステップ 5 リストからルート パターンまたはハント リストを選択します。

ルート パターンまたはハント リストの名前が List of Route Patterns/Hunt Pilots ボックスに表示されます。

（注） List of Route Patterns/Hunt Pilots ボックスには、最大 200 のルート パターンおよびハント リストが表示されます。

ステップ 6 List of Route Patterns/Hunt Pilots ボックスで、レポートに含めるルート パターンおよびハント リストを選択します。

（注） 一度に最大 15 のルート パターンおよびハント パイロットにレポートを作成できます。

ステップ 7 下向き矢印アイコンをクリックして、選択したルート パターンおよびハント リストを Selected Route Patterns/Hunt Pilots ボックスのリストに移動させます。

選択したルート パターンおよびハント リストが Selected Route Patterns/Hunt Pilots ボックスに表示されます。

ステップ 8 Generate New Report を選択した場合は、コール情報を表示する期間の日付範囲を入力します。

（注） 1 ヶ月を超える日時の範囲を指定することはできません。

ステップ 9 CSV 形式でレポートを表示する場合は、Report Format 領域で CSV (comma separated value) を選択します。PDF 形式でレポートを表示する場合は、Report Format 領域で PDF (portable document format) を選択します。

CSV ファイルは、CAR で表示するか、ディスクに保存して Microsoft Excel などのスプレッドシート アプリケーションを使用して表示できます。PDF ファイルは、Adobe Acrobat Reader を使用して CAR で表示できます。

ステップ 10 View Report ボタンをクリックします。

CSV を選択した場合、レポートが生成され、ファイルを表示するか、ディスクに保存するかを選択するように求められます。PDF を選択した場合は、レポートが表示されます。

ステップ 11 レポートをメールで送信する場合は、 Send Report ボタンをクリックします。レポートを送信するには、「レポートのメール送信」に記載されている手順を実行してください。

関連項目

• 「ゲートウェイとルートの使用率レポートの結果」
