Catalyst 3750 スイッチ ソフトウェア コンフィギュレーション ガイド Cisco IOS Release 12.1(19)EA1

Front Panel View

Front Panel Viewでは、クラスタ内の特定のスイッチ セットのFront Panelイメージが表示されます。このビューでは、複数のポートまたはスイッチを選択して同じ値で設定することができます。

詳細については、「CMSの表示」を参照してください。

Topology View

Topology Viewでは、スイッチ クラスタ、コマンド スイッチ、クラスタ メンバー、クラスタ候補、クラスタに参加する条件を満たしていない近接デバイス、およびリンク タイプを表すアイコンを使用するネットワーク マップを表示します。リンク レポートおよびリンク グラフの形式でリンク情報を表示することもできます。

このビューは、コマンド スイッチからCMSが起動されたときのみ利用できます。

詳細については、「CMSの表示」を参照してください。

CMSメニュー バー、ツールバー、機能バー

スイッチおよびスイッチ クラスタ設定用の設定およびモニタ オプションは、メニューバー、ツールバー、および機能バーで利用できます。

• メニュー バー（図 3-1を参照）は、単一のスイッチおよびスイッチ クラスタを管理する次のオプションを提供します。

–CMS ― 印刷オプションの選択、対話形式モードの選択、CMS Preferenceの表示、PCまたはワークステーションへのCMSクラスタ情報の保存、および機能バーの表示または非表示

（注） CMSを起動するごとに、CMSがブラウザにダウンロードされます。PCまたはワークステーションにCMSを永久的にインストールすることにより、CMSのロード速度を速めることができます。CMS から、> Installation and Distributionsを選択して、Installをクリックします。CMSはローカルにインストールされるので、次の起動時にはより高速でロードされます。

–ウィンドウ ― 現在オープンであるCMSウィンドウから選択

–ヘルプ ― オンライン ヘルプの起動

図 3-1 メニューバー

• ツールバーにより、スイッチとクラスタの設定オプションを一般的に使用するためのボタン、また凡例およびオンライン ヘルプなどの情報ウィンドウが提供されます。 表 3-1 に、ツール バーの左から右に表示されるツール バー オプションを示します。

表 3-1 ツールバーのボタン

ツールバーのオプション	アイコン	機能
Print		CMSウィンドウまたはヘルプ ファイルを印刷します。
Preferences1		ポーリング インターバル、CMS起動時に開くビュー、管理上のシャットダウン ポートのカラーなど、CMS表示プロパティを設定します。
Save Configuration2		フラッシュ メモリにクラスタまたはスイッチの設定を保存します。
Software Upgrade 2		クラスタまたはスイッチのソフトウェアをアップグレードします。
Port Security 1		スイッチのポート パラメータを表示および設定します。
VLAN 1		VLANメンバーシップを表示して、VLANにポートを割り当て、管理モードを変更します。
Inventory		デバイス タイプ、ソフトウェア バージョン、IPアドレスなど、スイッチに関する情報を表示します。
Refresh		最新のステータスで各ビューを更新します。
Front Panel		Front Panel Viewを表示します。
Topology3		Topology Viewを表示します。
Topology Options 3		Topology Viewに表示される情報を選択します。
Save Topology Layout 2 3		Topology Viewのクラスタ アイコンの配置をフラッシュ メモリに保存します。
Legend		アイコン、ラベル、およびリンクの凡例を表示します。
Help For Active Window		アクティブな開いているウィンドウのヘルプを表示します。アクティブなウィンドウから Help をクリック、またはF1キーを押すことによっても表示できます。

• 機能バーは、クラスタのデバイスで使用できる機能を示します。機能バーは、デフォルトで標準モードです。このモードでは、機能バーが常に表示されています。機能バーの幅は、増減が可能です。自動非表示モードでは、カーソルをCMSワークスペースの左端に移動した場合にのみ、機能バーが表示されます。

–機能バーをイネーブルにするには、 CMS から > Feature Bar をクリックして、 Standard Mode を選択します。

–機能バーを非表示にするには、 CMS から > Feature Bar をクリックして、 Autohide Mode を選択します。

図 3-2に、サンプルのクラスタで使用できる機能を示します。

図 3-2 機能バーおよび検索ウィンドウ

（注） 機能バーには、クラスタのデバイスでサポートされる機能だけが、表示されます。

クラスタで使用できる機能を検索するには、 Search をクリックして、機能名を入力します（図 3-2を参照）。

アクセス モードは、CMS機能のアベイラビリティに影響します。一部のCMS機能は、読み取り専用モードで使用できません。アクセス モードのCMSへの影響については、「権限レベル」を参照してください。

オンライン ヘルプ

CMSは、設定の理解および実行、CMSウィンドウからの作業のモニタを支援するために、総合的なオンライン ヘルプを提供します。

オンライン ヘルプは、クラスタのデバイスがサポートしている機能で使用できます。クラスタ メンバーによって、トピックの情報が異なる場合があります。この場合、右のパネルにすべてのバージョンのトピックが含まれ、それぞれが適用するメンバーのホスト名でラベル付けされています。

オンライン ヘルプには、次の機能があります。

• 機能固有のヘルプにより、機能の基本的な情報および概念が提供されます。

• ダイアログ固有のヘルプにより、タスクを実行するための手順が提供されます。

• オンライン ヘルプのトピックの索引

• 用語集：オンライン ヘルプで使用されている用語を解説しています。

設定モード

CMSの対話形式モードは、エキスパート モードまたはガイド モードに変更できます。エキスパートモードでは、機能のオプションの設定を行う設定ウィンドウを表示します。ガイド モードでは、1つずつ手順を追いながら各機能のオプションを紹介し、パラメータについて説明します。ウィザードもまた、いくつかの設定オプションに利用できます。ウィザードは利用できるオプションがほとんどないこと以外は、ガイドモード設定ウィンドウと同じです。

ガイド モード

ガイド モードは、1つずつ順に設定作業を実行したいユーザ向けです。このモードは、すべての機能で利用できるわけではありません。ガイド モードを利用可能にする機能の隣に、人のアイコンが表示されます（図 3-3を参照）。

Guide Mode をクリックし、ガイド モードをサポートする機能を選択すると、CMSがこの機能に特有のパラメータおよびこのパラメータに関する情報を表示します。機能を設定するには、ガイド モードの各ステップでCMSが要求する情報を入力し、最後のステップで Finish をクリックします。 Cancel をクリックすると設定作業を終了できます。この場合、変更は適用されません。

Guide Mode を選択したにもかかわらず、 Expert Mode を使用する場合は、メニュー バー、ツール バー、またはポップアップ メニューからオプションを選択する 前に 、 Guide をクリックします。設定オプションを選択したあとで対話形式モードを変更しても、別の設定オプションを選択するまでモード変更は有効になりません。

図 3-3 ガイド モードとウィザード

スイッチのアクセス レベルが読み取り専用の場合は、ガイド モードは利用できません。読み取り専用アクセス モードの詳細については、「権限レベル」を参照してください。

エキスパート モード

エキスパート モードは、ある機能のパラメータ フィールドをすべて1つのCMSウィンドウに表示します。 Help ボタンをクリックすると、パラメータ フィールドについての情報が表示されます。

Expert Mode を選択したにもかかわらず、 Guide Mode を使用する場合は、メニュー バー、ツール バー、またはポップアップ メニューからオプションを選択する 前に 、 Guide をクリックします。設定オプションを選択したあとで対話形式モードを変更しても、別の設定オプションを選択するまでモード変更は有効になりません。

ウィザード

ウィザードでは、ガイドモードと同様に、設定作業を1つずつ順に実行します。ガイドモードと異なるのは、ウィザードはすべての機能オプションの情報入力を要求するのではなく、最小限の情報の入力を指示します。残りのオプションについては、デフォルト設定を使用してデフォルト構成をセットアップします。

名前に Wizard が付く機能を選択すると、その機能に関するウィザードが起動します（ガイド モードとウィザードを参照）。

ウィザードは、いくつかの機能または読み取り専用アクセス レベルでは利用できません。読み取り専用アクセス モードの詳細については、「権限レベル」を参照してください。

権限レベル

CMSには、設定オプションに対する2つのアクセス レベルがあります。読み取り書き込みアクセスおよび読み取り専門アクセスです。ご使用の権限レベルが分かれば、クラスタにアクセスするのに使用するURLにそのレベルを指定します。たとえば、権限レベルが13の場合は、次のURLを入力します。

http://ip_address/level/13

サポート対象権限レベルは、0～15です。

• 権限レベル15では、CMSに読み取り書き込みアクセスを行います。これはデフォルト設定です。

• 権限レベル1～14では、CMSに読み取り専用アクセスを行います。スイッチまたはクラスタの設定を変更するCMSウィンドウ、メニューバー、ツールバー、およびポップアップ メニューのオプションは、読み取り専用モードでは表示されません。

• 権限レベル0では、CMSへのアクセスが拒否されます。

CMSにアクセスする場合、権限レベルを指定しないと、スイッチは権限レベルが15に設定されているかどうかを確認します。権限レベルが15でない場合は、CMSへのアクセスが拒否されます。権限レベル15が設定されている場合は、読み取り書き込みアクセスが許可されます。したがって、権限レベルが15である場合は、権限レベルを入力する必要がありません。0を入力すると、CMSへのアクセスが拒否されます。

（注） TACACS+またはRADIUSサーバ経由でCMSにアクセスするには、権限レベルが15である必要があります。

権限レベルの詳細については、「スイッチへの不正アクセスの防止」および「複数の権限レベルの設定」を参照してください。

クラスタ内の古いスイッチへのアクセス

クラスタに旧バージョンのソフトウェア リリースが稼働する次のメンバー スイッチがあり、このようなメンバー スイッチに読み取り専用でアクセスする場合、これらのスイッチの設定ウィンドウには不完全な情報が表示されることがあります。

• Cisco IOS Release12.0(5)WC2以下が稼働するCatalyst 2900 XLまたはCatalyst 3500 XLメンバー スイッチ

• Cisco IOS Release12.0(5)WC2以下が稼働するCatalyst 2950メンバー スイッチ

この制限の詳細については、リリース ノートを参照してください。

次のスイッチはCMSでの読み取り専用モードをサポートしません。

• Catalyst 1900およびCatalyst 2820スイッチ

• 4 MB CPU DRAM搭載のCatalyst 2900 XLスイッチ

読み取り専用モードでは、これらのスイッチは利用不可能なデバイスとして表示され、CMSで設定することはできません。

CMSの要件

ここでは、CMSを稼働するためのハードウェアおよびソフトウェアの要件について説明します。

• 「最低限必要なハードウェア構成」

• 「オペレーティング システムおよびブラウザのサポート」

• 「CMSのPlug-in要件」

• 「HTTPポートの指定（デフォルトでない設定の場合のみ）」

• 「認証方式の設定（デフォルトでない設定の場合のみ）」

（注） CMSを起動すると、ソフトウェア要件がCMSスタートアップ レポートによって、自動的に確認されます。詳細については、「CMSの起動方法」を参照してください。

最低限必要なハードウェア構成

最低PC要件は、64 MBのDRAMを搭載した233 MHzで稼働するPentiumプロセッサです。最低UNIXワークステーション要件は、64 MBのDRAMを搭載した1 MHzで稼働するPentiumプロセッサです。

表 3-2 は、CMSを稼働させる最低プラットフォームのリストです。

オペレーティング システムおよびブラウザのサポート

表 3-3 に記載されているオペレーティング システムおよびブラウザを使用して、CMSインターフェイスにアクセスできます。セッションが開始されると、CMSではブラウザのバージョンをチェックして、このブラウザがサポートされているか確認します。

CMSのPlug-in要件

CMSを実行するには、WindowsおよびSolarisからブラウザのPlug-inをインストールする必要があります。

Windows

WindowsでCMSを実行するには、CMS Plug-inが必要です。このPlug-inをダウンロードするには、次のURLにアクセスしてください。

http://www.cisco.com/pcgi-bin/tablebuild.pl/CMS-Plug-In-Win-1-0

このPlug-inには、CMSをトラブルシューティングする、またはWindowsのCMSからCLI（コマンドライン インターフェイス）コマンドを表示するのに使用できるコンソール ウィンドウが含まれます。CMSが稼働しているときに、CMSコンソールを表示または非表示にするには、 F2 を押します。CMSが送信するCLIコマンドを表示または非表示にするには、 F3 を押します。

（注） ウェブ ブラウザのアップグレードおよびCMS Plug-inのインストールの両方を行う必要がある場合は、先にブラウザをアップグレードしてください。CMS Plug-inをインストールしてから、ブラウザをアップグレードすると、Plug-inは新しいブラウザで登録されません。

（注） Solaris上にCMS Plug-inをインストールしないでください。

Solaris

SolarisでCMSを実行するには、Java 1.4.1-02 Plug-inが必要です。このPlug-inをダウンロードするには、次のURLにアクセスしてください。

www.cisco.com/public/sw-center/lan/java/1.4.1-02.html

Java Plug-inをインストールするには、README_FIRST.txtファイルの手順を実行します。Java Plug-inのインストールを完了したあと、ブラウザを終了して、再起動する必要があります。

クロス プラットフォームに関する考慮事項

CMSを使用してスイッチ クラスタを管理する場合は、クラスタでは、異なるCisco IOSリリースを使用するスイッチ モデルを混在できること、および以前のCisco IOSリリースおよび異なるスイッチ プラットフォームで稼働するCMSの表示や機能は、このCisco IOSリリースのCMSとは異なる場合があることに注意してください。

クラスタ メンバーについて Device > Device Manager を選択すると、新しいブラウザ セッションが開始され、そのスイッチのCMSのバージョンが表示されます。

Cisco IOSリリースとスイッチ プラットフォーム間でのCMSの違いを、次の例で示します。

• Cisco IOS Release 12.0(5)WC2以下またはCisco IOS Release 12.1(6)EA1以下が稼働するCatalystスイッチでは、これらのソフトウェア リリースのCMSのバージョンは、このリリースと外観は似ていますが、同じではありません。たとえば、このリリースでのTopology Viewは、以前のソフトウェア リリースのTopology ViewまたはCluster Viewと同じではありません。

• Catalyst 1900およびCatalyst 2820スイッチ上のCMSは、Switch Managerと呼ばれます。これらのスイッチでは、クラスタ管理オプションは利用できません。これはCMSの最も古いバージョンです。

CMSバージョンの詳細については、スイッチとそのCisco IOSリリース専用のマニュアルを参照してください。

CMSへのHTTPアクセス

CMSは、HTTPプロトコル（デフォルトは、ポート80）およびデフォルトの認証方式（イネーブル パスワード）を使用して、任意のイーサネット ポート経由でスイッチと通信し、標準のウェブ ブラウザでのスイッチ管理を可能にします。

特定の（デフォルトでない）HTTPポートを設定していない場合、およびスイッチへのアクセスにイネーブル パスワード（またはパスワードなし）を使用している場合は、「CMSの表示」に進みます。

HTTPポートの指定（デフォルトでない設定の場合のみ）

HTTPポートを変更する場合は、ブラウザの Location または Address フィールドにIPアドレスを入力するとき、新しいポート番号を指定する必要があります（たとえば、http://10.1.126.45:184の場合、184は新しいHTTPポート番号です）。接続対象のポート番号を書き留めておくことが必要です。スイッチのIP情報を変更する場合は、注意してください。

認証方式の設定（デフォルトでない設定の場合のみ）

デフォルトの認証方式（イネーブル パスワード）を 使用しない 場合は、スイッチで使用される認証方式で、HTTPサーバ インターフェイスを設定する必要があります。

HTTPサーバ インターフェイスを設定するには、イネーブルEXECモードで次の手順を実行します。

HTTPサーバ インターフェイスの設定が完了してから、CMSアクセス ページを表示します（CMSの起動方法を参照）。

CMSの起動方法

スイッチ アクセス ページを表示するには、次の手順を実行します。

ステップ 1 ブラウザにスイッチのIPアドレスを入力して、Returnを押します。

ステップ 2 プロンプトが表示されたら、ユーザ名およびパスワードを入力します。スイッチにユーザ名が設定されていない場合（デフォルト）は、パスワード フィールドにイネーブル パスワードのみを入力します（イネーブル パスワードが設定されている場合）。

スイッチ ホーム ページが表示されます（図 3-4を参照）。

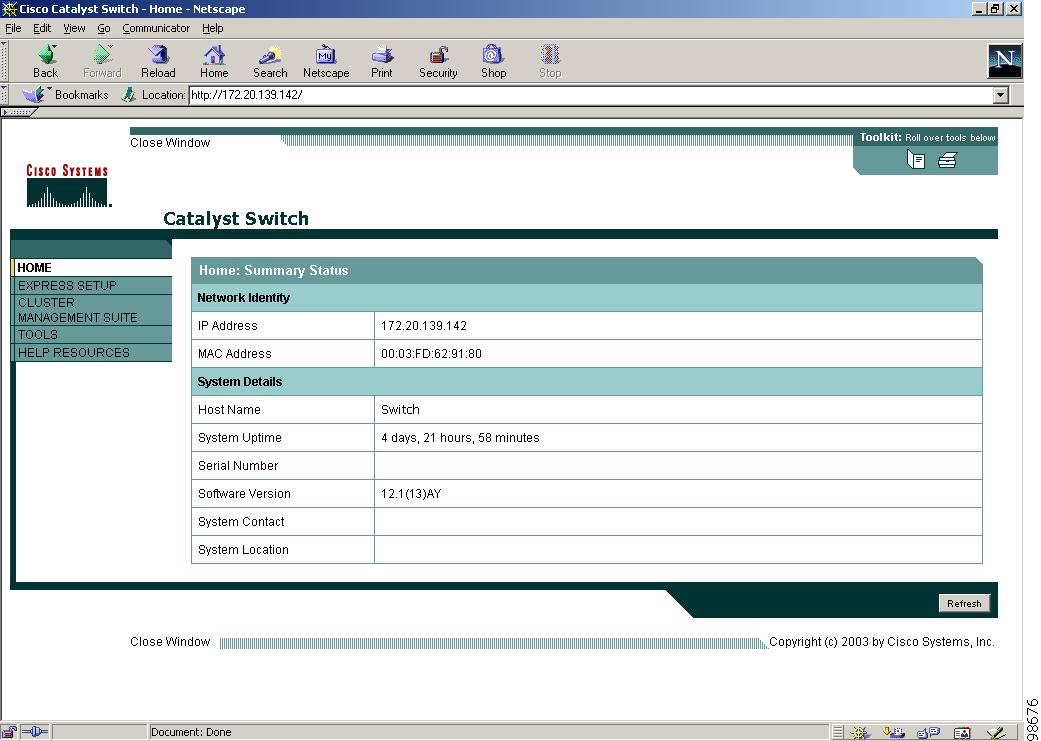

図 3-4 スイッチ ホーム ページ

スイッチ ホーム ページには、次のタブがあります。

• Express Setup ― Express Setupのページを開きます。

（注） Express Setupを使用すると、設定されていないスイッチにIPアドレスを割り当てることができます。詳細については、ハードウェア インストレーション ガイドを参照してください。

• Cluster Management Suite ― CMSを起動します。

• Tools ― Telnet、Extended Ping、および show interfaces イネーブルEXECコマンドなどの診断およびモニタリング ツールにアクセスします。

• Help Resources ― シスコのWebサイト、テクニカル ドキュメント、TACへのリンクが掲載されています。

（注） CMSを起動するごとに、CMSがブラウザにダウンロードされます。PCまたはワークステーションにCMSを永久的にインストールすることにより、CMSのロード速度を高速化することができます。CMS から、> Installation and Distributionsを選択して、Installをクリックします。CMSはローカルにインストールされるので、次の起動時にはより高速でロードされます。

ステップ 3 CMSインターフェイスを起動するには、 Cluster Management Suite をクリックします。CMS Startup Reportを実行して、ご使用のPCまたはワークステーションがCMSを適切に稼働できるかを確認します。

サポート対象ではないオペレーティング システム、ウェブ ブラウザ、CMS Plug-inまたはJava Plug-inを稼働している場合、またはPlug-inがイネーブルの場合は、CMS Startup Reportが表示されます（図 3-5を参照）。

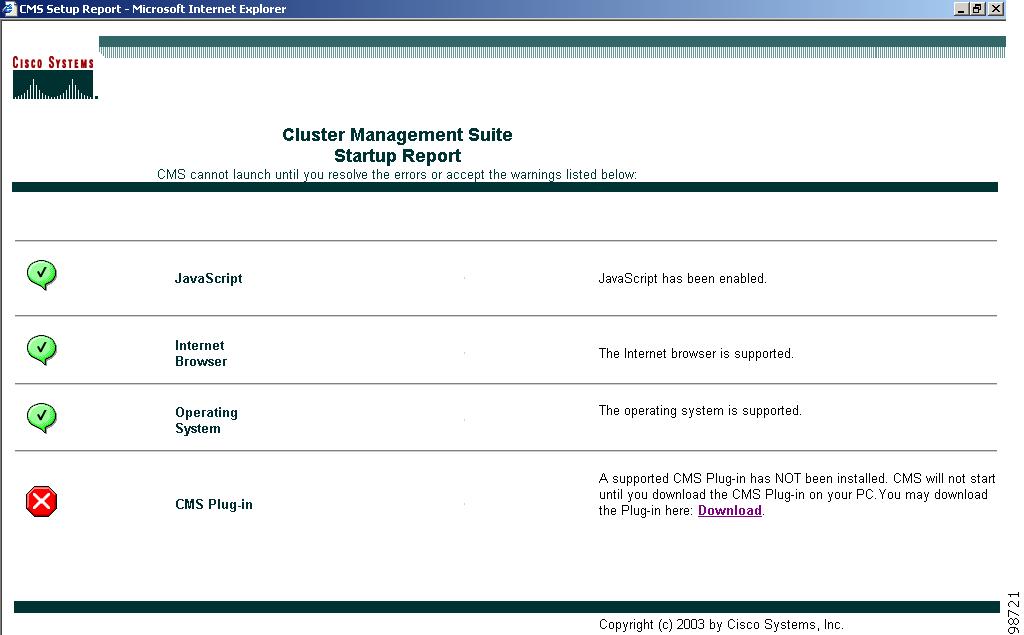

図 3-5 CMS Startup Report

CMS Startup Reportは、PCまたはワークステーションの適切な設定手順にリンクしています。CMS Startup Reportが表示された場合は、リンクをクリックして、PCまたはワークステーションの設定手順を実行してください。

（注） Windows上で、ウェブ ブラウザのアップグレードおよびCMS Plug-inのインストールの両方を行う必要がある場合は、先にブラウザをアップグレードしてください。CMS Plug-inをインストールしてから、ブラウザをアップグレードすると、Plug-inは新しいブラウザで登録されません。

（注） ご使用のPCまたはワークステーションで、CMSが適切に設定されている場合は、CMS Startup Reportは表示されません。

PCまたはワークステーションが適切に設定されると、CMSが起動します。

Front Panel View

非コマンド スイッチからCMSを起動した場合は、デフォルトでFront Panel Viewが表示され、特定のスイッチの前面パネル イメージのみがFront Panel Viewに表示されます。

コマンド スイッチからCMSを起動する場合は、ツール バーのFront PanelボタンをクリックしてFront Panel Viewを表示することができます（図 3-6を参照）。

図 3-6 ツールバー

Front Panel Viewでは、コマンド スイッチおよび選択された他のスイッチの前面パネル イメージが表示されます（図 3-7を参照）。また、さらに表示するスイッチを選択することもできます。

Front Panel Viewに表示されるスイッチを選択および設定することができます。表示されているスイッチをドラッグして、再度配置することができます。スイッチ ポート上で右クリックすることにより、このポートを設定できます。

図 3-7 Front Panel Viewおよびポートのポップアップ メニュー

（注） 図 3-7に、Catalyst 3550スイッチをコマンド スイッチとする場合のクラスタを示します。コマンド スイッチとしてのCatalyst 3750スイッチがあるクラスタで、メンバーとなるスイッチのリストについては、リリース ノートを参照してください。

（注） Catalyst 1900およびCatalyst 2820スイッチでは、CMSはDevice Managerと呼ばれます（または、Switch Manager）。Device Managerは個々のスイッチの設定用です。クラスタの特定のスイッチにDevice Managerを選択すると、別のCMSセッションが起動されます。Device Managerインターフェイスは、Catalystスイッチ プラットフォームごとに変えることができます。

Topology View

CMSをコマンド スイッチから起動すると、デフォルトでTopology Viewが表示されます。（このビューは、コマンド スイッチからCMSが起動されたときのみ、利用できます）。

ツール バーでTopologyボタンをクリックすると、Topology Viewでコマンド スイッチ（ *CMD* ラベルで表示）およびこれに接続するデバイスが表示されます（図 3-8を参照）。スイッチまたはリンク アイコン上で右クリックすることにより、このアイコンのメニューを表示できます。

図 3-8 Topology Viewおよびデバイスのポップアップ メニュー

（注） 図 3-8に、複数のポップアップ メニューを示します。CMSでは、一度に1つのポップアップ メニューだけを表示します。

Topology Viewは、スイッチ クラスタ内でのデバイスの接続や、スイッチ クラスタと他のクラスタおよびデバイスとの接続を表示します。このビューでクラスタ メンバーの追加や削除ができます。このビューには、ネットワーク トポロジーの詳細に関する2つのレベルがあります。

• Expand Cluster ― クラスタのアイコンを右クリックして Expand Cluster を選択すると、Topology Viewによりクラスタの詳細が表示されます。このビューには、クラスタ内のコマンド スイッチおよびメンバー スイッチが表示されます。また、クラスタに参加可能な候補スイッチも表示されます。このビューには、近隣スイッチ クラスタについての詳細は表示されません。

• Collapse Cluster ― コマンド スイッチのアイコンを右クリックして Collapse Cluster を選択すると、クラスタが縮小され、1つのアイコンで表示されます。このビューでは、他のクラスタ、候補スイッチ、およびクラスタに参加する条件を満たしていないデバイス（ルータ、アクセス ポイント、IP Phoneなど）とクラスタの接続を表示します。

（注） Topology Viewで表示されるのは、アクセスする特定のコマンド スイッチまたはメンバー スイッチのスイッチ クラスタとネットワーク ネイバに限られます。別のスイッチ クラスタを表示するには、そのクラスタのコマンド スイッチまたはメンバー スイッチにアクセスする必要があります。

CMSのアイコン

CMSで使用できるデバイスおよびリンク アイコンの詳細なリストについては、CMSメニュー バーから Help > Legend を選択してください。
