Cisco IOS Configuration Fundamentals コンフィギュレーション ガイド

イメージのタイプ

ルータで使用される可能性のあるイメージのタイプは主に次の 2 種類です。

• システム イメージ：Cisco IOS ソフトウェアすべて。このイメージは、ルータの起動時にロードされ、ほとんど常に使用されます。

大半のプラットフォームでは、イメージはフラッシュ メモリに入っています。複数のフラッシュ メモリ ファイル システム（フラッシュ、ブート フラッシュ、スロット 0、スロット 1 など）を持つプラットフォームでは、イメージは既存のフラッシュ ファイル システムのいずれにでも保存可能です。使用しているルータでサポートされているファイル システムを判断するには、 show file systems 特権 EXEC モード コマンドを使用します。これらのイメージがデフォルトで入っている場所については、ハードウェア マニュアルを参照してください。

• ブート イメージ：Cisco IOS ソフトウェアのサブセット。このイメージは、ネットワークの起動や、ルータへの Cisco IOS イメージのロードに使用されます。また、このイメージは、ルータが有効なシステム イメージを見つけられなかった場合にも使用されます。使用しているプラットフォームによっては、このイメージは xboot イメージ、rxboot イメージ、ブートストラップ イメージ、またはブート ローダ イメージ、ヘルパー イメージと呼ばれることもあります。

一部のプラットフォームでは、ブート イメージは ROM に入っています。また、ブート イメージがフラッシュ メモリに格納されているプラットフォームもあります。このようなプラットフォームでは、 boot bootldr グローバル コンフィギュレーション コマンドを使用して、ブート イメージとして使用するイメージを指定できます。使用しているルータで使用されているブート イメージについての情報は、ハードウェア マニュアルを参照してください。

イメージの命名規則

プラットフォーム、機能、イメージの場所は、イメージの名前から判断できます。命名規則は、イメージの platform-featureset-type です。

platform 変数は、このイメージを使用できるプラットフォームを示します。たとえば、rsp（RSP7000 搭載 Cisco 7000 シリーズ、および Cisco 7500 シリーズ）、c1600（Cisco 1600 シリーズ）、および c1005（Cisco 1005）などを platform 変数に使用できます。

featureset 変数は、イメージに含まれる機能パッケージを表します。Cisco IOS ソフトウェアは、特定の動作環境に合わせて設定、または特定の Cisco ハードウェア プラットフォーム用にカスタマイズされた機能セットに入っています。

type 変数は、次のように、イメージの特徴を示すコードです。

• f：イメージはフラッシュ メモリから実行されます。

• m：イメージは RAM から実行されます。

• r：イメージは ROM から実行されます。

• l：イメージは再配置可能です。

• z：イメージは zip 圧縮されています。

• x：イメージは mzip 圧縮されています。

コピー操作における一般的な出力規則

コピー操作中、次のいずれかの文字が画面に表示されることがあります。

• ポンド記号（#）は通常、フラッシュ メモリ デバイスがクリア、初期化されることを意味します（フラッシュメモリをクリアしていることを示す方法は、プラットフォームによって異なります）。

• 感嘆符（!）は、10 個のパケットが転送されたことを意味します。

• 連続する「V」文字は、ファイルをフラッシュ メモリに書き込んだ後で、ファイルのチェックサム検証が行われていることを意味します。

• 「O」1 個は、順番がずれているパケットを表します。

• ピリオド（.）は、タイムアウトを意味します。

出力の最終行は、コピーが成功したかどうかを示します。

TFTP を使用してフラッシュ メモリからイメージをコピー

システム イメージを TFTP ネットワーク サーバにコピーできます。一部の TFTP の実装では、最初に TFTP サーバで「ダミー」ファイルを作成し、これに読み書きおよび実行権限を与えてから、この上にファイルをコピーする必要があります。詳細については、ご使用の TFTP のマニュアルを参照してください。

TFTP ネットワーク サーバにシステム イメージをコピーするには、EXEC モードで次のコマンドを使用します。

copy 特権 EXEC コマンドの発行後、追加情報の入力や、アクションの確認を求めるプロンプトが表示されることがあります。このプロンプトは、 copy コマンドで入力した情報量および file prompt グローバル コンフィギュレーション コマンドの現在の設定によって異なります。

フラッシュ メモリから TFTP サーバにイメージをコピーする例

次に、 show flash: EXEC コマンドを使用して、システム イメージ ファイルの名前を調べ、 copy flash: tftp: EXEC コマンドを使用して、システム イメージを TFTP サーバにコピーする例を示します。

パーティションされたフラッシュ メモリから TFTP サーバにイメージをコピーする例

この例では、your-ios という名前のファイルを、スロット 0 にあるフラッシュ メモリ PC カードのパーティション 1 から、172.23.1.129 にある TFTP サーバにコピーします。このファイルは、リモート ユーザ名を持つディレクトリに対する dirt/sysadmin ディレクトリに your-ios という名前で保存されます。

フラッシュ メモリから rcp サーバにイメージをコピー

システム イメージをフラッシュ メモリから rcp ネットワーク サーバにコピーできます。

ファイル サーバとして使用されている PC にコンフィギュレーション ファイルをコピーする場合、このコンピュータでは Remote Shell（RSH; リモート シェル）プロトコルがサポートされている必要があります。

rcp プロトコルでは、クライアントは rcp 要求ごとにリモート ユーザ名をサーバに送信する必要があります。rcp を使用して、ルータからサーバにイメージをコピーする場合、Cisco IOS ソフトウェアは、次のうち、最初に発見した有効なユーザ名を送信します。

1. copy 特権 EXEC コマンドでリモート ユーザ名が指定されている場合は、そのユーザ名。

2. ip rcmd remote-username グローバル コンフィギュレーション コマンドで設定されたユーザ名（コマンドが設定されている場合）。

3. 現在の TTY（端末）プロセスに関連付けられているリモート ユーザ名。たとえば、ユーザが Telnet 経由でルータに接続しており、 username グローバル コンフィギュレーション コマンドで認証された場合、ルータ ソフトウェアにより Telnet ユーザ名がリモート ユーザ名として送信されます。

4. ルータのホスト名。

rcp コピー要求が実行されるためには、ネットワーク サーバ上でリモート ユーザ名のアカウントが定義されている必要があります。このサーバがディレクトリ構造をとっている場合、コンフィギュレーション ファイルまたはイメージは、サーバ上のリモート ユーザ名と関連付けられたディレクトリに関連して書き込まれるか、そのディレクトリからコピーされます。コピーされるすべてのファイルおよびイメージのパスは、リモート ユーザのホーム ディレクトリで始まります。たとえば、システム イメージがサーバ上のあるユーザのホーム ディレクトリに常駐している場合は、このユーザの名前をリモート ユーザ名に指定します。

サーバに書き込む場合、ルータ上のユーザからの rcp 書き込み要求を受け入れるように、rcp サーバを適切に設定する必要があります。UNIX システムの場合は、rcp サーバ上のリモート ユーザの .rhosts ファイルに対しエントリを追加する必要があります。たとえば、ルータに次の設定行が含まれているとします。

ルータの IP アドレスが Router1.domain.com に変換される場合、rcp サーバ上の User0 の .rhosts ファイルには、次の行が含まれます。

詳細については、ご使用の rcp サーバのマニュアルを参照してください。

システム イメージをフラッシュ メモリから rcp サーバにコピーするには、次のコマンドを使用します。

copy 特権 EXEC コマンドの発行後、追加情報の入力や、アクションの確認を求めるプロンプトが表示されることがあります。このプロンプトは、 copy コマンドで入力した情報量および file prompt グローバル コンフィギュレーション コマンドの現在の設定によって異なります。

フラッシュから RCP サーバへのコピーの例

次に、172.16.1.111 にあるネットワーク サーバに rcp とユーザ名 netadmin1 を使用して、c5200-ds-l という名前のシステム イメージをコピーする例を示します。

Slot1 から RCP サーバへのコピーの例

次に、rcp を使用して、test という名前のシステム イメージ ファイルを 2 つ目の Personal Computer Memory Card International Association（PCMCIA; パーソナル コンピュータ メモリ カード国際協会）スロットからネットワーク サーバにコピーする例を示します。リモート ユーザ名は netadmin1 です。コピー先のアドレスとファイル名が指定されていないため、ルータからこれらの情報を求めるプロンプトが表示されます。

フラッシュ メモリから FTP サーバにイメージをコピー

システム イメージをフラッシュ メモリから FTP ネットワーク サーバにコピーできます。

FTP ユーザ名およびパスワードの概要

FTP プロトコルでは、クライアントは FTP 要求ごとにリモート ユーザ名およびパスワードをサーバに送信する必要があります。FTP を使用して、ルータからサーバにコンフィギュレーション ファイルをコピーする場合、Cisco IOS ソフトウェアは、次のうち、最初に発見した有効なユーザ名を送信します。

1. copy 特権 EXEC コマンドでユーザ名が指定されている場合は、そのユーザ名。

2. ip ftp username グローバル コンフィギュレーション コマンドで設定されたユーザ名（コマンドが設定されている場合）。

3. 匿名。

ルータは次のうち、最初に発見した有効なパスワードを送信します。

1. copy 特権 EXEC コマンドでパスワードが指定されている場合は、そのパスワード。

2. ip ftp password グローバル コンフィギュレーション コマンドで設定されたパスワード（コマンドが設定されている場合）。

ルータは、 username @ routername . domain というパスワードを生成します。変数 username は現在のセッションに関連付けられたユーザ名、 routername は設定済みのホスト名、 domain はルータのドメインです。

ユーザ名およびパスワードは、FTP サーバ上のアカウントと関連付けられている必要があります。サーバに書き込む場合、ルータ上のユーザからの FTP 書き込み要求を受け入れるように、FTP サーバを適切に設定する必要があります。

このサーバがディレクトリ構造をとっている場合、コンフィギュレーション ファイルまたはイメージは、サーバ上のユーザ名と関連付けられたディレクトリに書き込まれるか、そのディレクトリからコピーされます。たとえば、システム イメージがサーバ上のあるユーザのホーム ディレクトリに常駐している場合は、このユーザの名前をリモート ユーザ名に指定します。

詳細については、ご使用の FTP サーバのマニュアルを参照してください。

ip ftp username および ip ftp password コマンドを使用して、すべてのコピーに対してユーザ名とパスワードを指定します。当該のコピー操作だけに対してユーザ名を指定する場合は、 copy コマンドにユーザ名を含めます。

フラッシュ メモリから FTP サーバにコピーする作業

FTP ネットワーク サーバにシステム イメージをコピーするには、特権 EXEC モードで始まる次のコマンドを使用します。

copy 特権 EXEC コマンドの発行後、追加情報の入力や、アクションの確認を求めるプロンプトが表示されることがあります。このプロンプトは、 copy コマンドで入力した情報量および file prompt グローバル コンフィギュレーション コマンドの現在の設定によって異なります。

フラッシュ メモリから FTP サーバへのコピーの例

次に、 show flash: 特権 EXEC コマンドを使用して、システム イメージ ファイルの名前を調べ、 copy flash: tftp: 特権 EXEC コマンドを使用して、システム イメージ（c3640-c2is-mz）を TFTP サーバにコピーする例を示します。ルータはデフォルトのユーザ名とパスワードを使用します。

Slot1 から FTP サーバへのコピーの例

次に、 show slot1: 特権 EXEC コマンドを使用して、2 つ目の PCMCIA スロットにあるシステム イメージ ファイルの名前を表示し、ファイル（test）を FTP サーバにコピーする例を示します。

パーティションされたフラッシュ メモリから FTP サーバへのコピーの例

この例では、your-ios という名前のファイルを、スロット 0 にあるフラッシュ メモリ PC カードのパーティション 1 から、172.23.1.129 にある TFTP サーバにコピーします。このファイルは、リモート ユーザ名を持つディレクトリに対する dirt/sysadmin ディレクトリに your-ios という名前で保存されます。

ファイルの名前付けに関する制約事項

フラッシュ メモリ内のファイル名は最大 63 文字です。大文字、小文字は区別されませんが、常に小文字に変換されます。

（注） 宛先ファイル名は英数字で表す（すべて英字、または英字と数字の組み合わせ）必要があります。たとえば、「1」は無効なファイル名です。

ファイル名は大文字でも、小文字でもかまいません。システムは大文字小文字の違いを無視します。大文字小文字に関係なく、フラッシュに同じ名前のファイルを複数個コピーした場合、最後にコピーしたファイルが有効なファイルになります。

フラッシュ メモリ領域に関する考慮事項の概要

フラッシュ メモリにファイルをコピーする前に、十分な領域が使用できることを確認してください。 show flash-filesystem : 特権 EXEC コマンドを使用して、コピーするファイルのサイズと、使用可能なフラッシュ メモリの領域のサイズを比較します。使用可能な領域が必要なサイズよりも小さい場合、 copy 特権 EXEC コマンドは部分的に実行されますが、ファイル全体がフラッシュ メモリにコピーされることはありません。エラーメッセージ「buffer overflow - xxxx / xxxx 」が表示されます。ここで、 xxxx / xxxx には、ソース ファイルから読み込まれたバイト数とコピー先デバイスで使用可能なバイト数が入ります。

（注） Cisco 3600 シリーズのルータで、ネットワーク サーバにアクセスできないときに、システム イメージをダウンロードしなければならない場合、Xmodem または Ymodem プロトコルを使用して、ローカルまたはリモート コンピュータ（PC、UNIX ワークステーション、または Macintosh）からイメージをコピーする必要があります。この章の「Xmodem または Ymodem を使用したシステム イメージの回復」を参照してください。

Cisco 2500、Cisco 3000、および Cisco 4000 システムでは、フラッシュ メモリにダウンロードされるファイルが圧縮されていないシステム イメージである場合、 copy コマンドはダウンロード中のファイルのサイズを自動的に判断し、フラッシュ メモリで使用できる領域に適したサイズであるかどうかを確認します。

クラス B フラッシュ ファイル システムでは、書き込み前に、フラッシュ メモリ内の既存のコンテンツを消去するかどうかを確認するメッセージが表示されます。空いているフラッシュ メモリがない場合、またはこれまでフラッシュ メモリにファイルを書き込んだことがない場合、新しいファイルをコピーできるようにするには、消去ルーチンが必要です。フラッシュ メモリに十分な空きがある場合、書き込み前に、既存のフラッシュ メモリを消去するかどうかを確認するメッセージが表示されます。システムはこのメッセージでこのような条件を知らせ、ユーザからの応答を求めます。

（注） 「Erase flash before writing?」プロンプトに続けて n と入力すると、コピー処理が続行されます。y と入力し、消去を確認すると、消去ルーチンが開始されます。フラッシュ メモリに十分な領域があることを確認してから、消去プロンプトに n を入力してください。

フラッシュ メモリにすでに入っているファイルをコピーしようとすると、同じ名前のファイルがすでに存在することを知らせるプロンプトが表示されます。先にフラッシュ メモリに入っていたファイルは、新しいファイルをコピーすると削除されます。

• クラス A および B フラッシュ ファイル システムでは、最新バージョンが優先されるため、先に入っていたファイルはそのままフラッシュ メモリに残りますが使用できない状態になり、 show flash-filesystem : 特権 EXEC コマンドを実行すると、「deleted」タグつきでリストされます。コピー処理を打ち切ると、ファイル全体がコピーされず、有効にはならないため、新しいファイルが「deleted」とマークされます。この場合、フラッシュ メモリに先に入っていたファイルが有効で、システムはこのファイルを使用できます。

• クラス C フラッシュ ファイル システムでは、先に入っていたファイルが削除されます。

フラッシュ メモリには、通常のイメージ、または圧縮したイメージをコピーできます。圧縮したシステム イメージは、どのような UNIX プラットフォームでも、 compress インターフェイス コンフィギュレーション コマンドを使用して作成できます。 compress コマンドの正確な使用方法については、ご使用の UNIX プラットフォームのマニュアルを参照してください。

一部のプラットフォームでは、フラッシュ メモリに書き込みできるようにするには、フラッシュ セキュリティ ジャンパの設定が必要です。さらに、一部のプラットフォームには、書き込み保護スイッチがあり、フラッシュ メモリに書き込むためには、このスイッチを unprotected に設定する必要があります。

イメージのダウンロード プロセスに対する出力

出力とダイアログは、プラットフォームによって異なります。

パーティションされたフラッシュ メモリに対する出力

コマンドの入力後、ファイルのダウンロード方法を示すために、次のプロンプトの 1 つが表示されます。

• None：このファイルはコピーできません。

• RXBOOT-Manual：イメージをコピーするには、ROM 内の rxboot イメージを手動でリロードする必要があります。

• RXBOOT-FLH：コピーは、ブート ROM に入っているフラッシュ ロード ヘルパー ソフトウェア経由で自動的に行われます。

• Direct：コピーは直接行われます。

ファイルを複数のパーティションにダウンロードできる場合は、パーティション番号の入力が求められます。ヘルプを表示するには、パーティション番号の代わりに、次の文字のいずれかを入力します。

• ? ：すべてのパーティションのディレクトリ リストを表示します。

• ?1 ：1 つ目のパーティションのディレクトリを表示します。

• ?2 ：2 つ目のパーティションのディレクトリを表示します。

• q ： copy コマンドを終了します。

フラッシュから実行されるシステムでのフラッシュ メモリへのコピー

フラッシュ メモリからシステムを実行し、同時にこのメモリにコピーすることはできません。したがって、フラッシュから実行されるシステムでは、フラッシュにコピーする前に、次の作業のいずれかを実行します。

• フラッシュ メモリからコピーしている間に、フラッシュ メモリからシステムを実行できるようにするには、フラッシュ メモリをパーティションするか、フラッシュ ロード ヘルパーを使用します。

• システムをリロードして、ブート ROM にあるシステム イメージを使用します。

フラッシュから実行されるシステムの詳細については、このマニュアルの「 Maintaining System Memory 」の章にある「Understanding Memory Types and Functions」の項を参照してください。

使用しているコンフィギュレーションで必要なジャンパ設定に関する詳細については、該当するハードウェアの設置および保守に関するマニュアルを参照してください。

TFTP サーバからフラッシュ メモリ ファイル システムへのイメージのコピー

システム イメージ、またはブート イメージをフラッシュ メモリにコピーする前に、現在のソフトウェア イメージ、またはブートストラップ イメージのバックアップ コピーを作成しておく必要があります。詳細は「フラッシュ メモリからネットワーク サーバにイメージをコピー」を参照してください。

システム イメージを TFTP サーバからフラッシュ メモリ ファイル システムへコピーするには、EXEC モードで次のコマンドを使用します。

copy 特権 EXEC コマンドの発行後、追加情報の入力や、アクションの確認を求めるプロンプトが表示されることがあります。このプロンプトは、 copy コマンドで入力した情報量および file prompt グローバル コンフィギュレーション コマンドの現在の設定によって異なります。

TFTP サーバからフラッシュ メモリへのコピー：例

次の例では、TFTP サーバから Slot1 にファイルをコピーしています。

次に、フラッシュ メモリがいっぱいでファイルをコピーできない場合に、igs-p-l というシステム イメージを TFTP サーバから クラス B フラッシュ ファイル システムにコピーする例を示します。

同じ名前のファイルがすでに存在するときに、TFTP サーバからフラッシュへコピー：例

次に、igs-p-l というシステム イメージを、igs-p-l というファイルがすでに存在する現在のフラッシュ コンフィギュレーションにコピーする方法の例を示します。

セキュリティ ジャンパが設定されていないときに、TFTP サーバからフラッシュへコピー：例

次の例では、フラッシュ セキュリティ ジャンパが設定されていないため、フラッシュ メモリへファイルを書き込めません。

TFTP サーバからパーティションされたフラッシュへのコピー：例

次の例では、172.23.1.129 にある TFTP サーバ上の c3600-i-mz というファイルを、内蔵フラッシュ メモリの 1 つ目のパーティションにコピーします。

rcp サーバからフラッシュ メモリ ファイル システムにイメージをコピー

rcp ネットワーク サーバからフラッシュ メモリ ファイル システムへシステム イメージをコピーできます。

ファイル サーバとして使用されている PC にコンフィギュレーション ファイルをコピーする場合、このコンピュータでは rsh がサポートされている必要があります。

rcp ユーザ名の概要

rcp プロトコルでは、クライアントは rcp 要求ごとにリモート ユーザ名をサーバに送信する必要があります。rcp を使用して、ルータからサーバにイメージをコピーする場合、Cisco IOS ソフトウェアは、次のうち、最初に発見した有効なユーザ名を送信します。

1. copy 特権 EXEC コマンドでリモート ユーザ名が指定されている場合は、そのユーザ名。

2. ip rcmd remote-username グローバル コンフィギュレーション コマンドで設定されたユーザ名（コマンドが設定されている場合）。

3. 現在の TTY（端末）プロセスに関連付けられているリモート ユーザ名。たとえば、ユーザが Telnet 経由でルータに接続しており、 username グローバル コンフィギュレーション コマンドで認証された場合、ルータ ソフトウェアにより Telnet ユーザ名がリモート ユーザ名として送信されます。

4. ルータのホスト名。

rcp コピー要求が実行されるためには、ネットワーク サーバ上でリモート ユーザ名のアカウントが定義されている必要があります。このサーバがディレクトリ構造をとっている場合、コンフィギュレーション ファイルまたはイメージは、サーバ上のリモート ユーザ名と関連付けられたディレクトリに関連して書き込まれるか、そのディレクトリからコピーされます。コピーされるすべてのファイルおよびイメージのパスは、リモート ユーザのホーム ディレクトリで始まります。たとえば、システム イメージがサーバ上のあるユーザのホーム ディレクトリに常駐している場合は、このユーザの名前をリモート ユーザ名に指定します。

rcp サーバからフラッシュ メモリへのコピー

rcp サーバからフラッシュ メモリにイメージをコピーするには、特権 EXEC モードで始まる次のコマンドを使用します。

copy 特権 EXEC コマンドの発行後、追加情報の入力や、アクションの確認を求めるプロンプトが表示されることがあります。このプロンプトは、 copy コマンドで入力した情報量および file prompt グローバル コンフィギュレーション コマンドの現在の設定によって異なります。

rcp サーバからフラッシュ メモリへのコピーの例

次に、mysysim1 というシステム イメージを IP アドレスが 172.16.101.101 のリモート サーバ SERVER1.CISCO.COM にある netadmin1 ディレクトリからフラッシュ メモリにコピーする例を示します。コピーするシステム イメージを保存するために十分な領域をフラッシュ メモリに確保するために、Cisco IOS ソフトウェアでは、まず、フラッシュ メモリの内容を消去できます。

rcp サーバからパーティションされた Slot0 へのコピー：例

次の例では、IP アドレス 172.23.1.129 の rcp サーバにある c3600-i-mz というファイルを、スロット 0 のパーティション 3 にコピーします。ユーザ名が指定されていないため、ルータはデフォルトの rcp リモート ユーザ名を使用します。

FTP サーバからフラッシュ メモリ ファイル システムにイメージをコピー

FTP サーバからフラッシュ メモリ ファイル システムへシステム イメージをコピーできます。

FTP ユーザ名およびパスワードの概要

FTP プロトコルでは、クライアントは FTP 要求ごとにリモート ユーザ名およびパスワードをサーバに送信する必要があります。FTP を使用して、ルータからサーバにコンフィギュレーション ファイルをコピーする場合、Cisco IOS ソフトウェアは、次のうち、最初に発見した有効なユーザ名を送信します。

1. copy 特権 EXEC コマンドでユーザ名が指定されている場合は、そのユーザ名。

2. ip ftp username グローバル コンフィギュレーション コマンドで設定されたユーザ名（コマンドが設定されている場合）。

3. 匿名。

ルータは次のうち、最初に発見した有効なパスワードを送信します。

1. copy 特権 EXEC コマンドでパスワードが指定されている場合は、そのパスワード。

2. ip ftp password コマンドで設定されたパスワード（コマンドが設定されている場合）。

ルータは、 username @ routername . domain というパスワードを生成します。変数 username は現在のセッションに関連付けられたユーザ名、 routername は設定済みのホスト名、 domain はルータのドメインです。

ユーザ名およびパスワードは、FTP サーバ上のアカウントと関連付けられている必要があります。サーバに書き込む場合、ルータ上のユーザからの FTP 書き込み要求を受け入れるように、FTP サーバを適切に設定する必要があります。

このサーバがディレクトリ構造をとっている場合、コンフィギュレーション ファイルまたはイメージは、サーバ上のユーザ名と関連付けられたディレクトリに書き込まれるか、そのディレクトリからコピーされます。たとえば、システム イメージがサーバ上のあるユーザのホーム ディレクトリに常駐している場合は、このユーザの名前をリモート ユーザ名に指定します。

詳細については、ご使用の FTP サーバのマニュアルを参照してください。

ip ftp username および ip ftp password コマンドを使用して、すべてのコピーに対してユーザ名とパスワードを指定します。当該のコピー操作だけに対してユーザ名を指定する場合は、 copy コマンドにユーザ名を含めます。

FTP サーバからフラッシュ メモリへのコピー

システム イメージを FTP サーバからフラッシュ メモリ ファイル システムへコピーするには、特権 EXEC モードで始まる次のコマンドを使用します。

copy 特権 EXEC コマンドの発行後、追加情報の入力や、アクションの確認を求めるプロンプトが表示されることがあります。このプロンプトは、 copy コマンドで入力した情報量および file prompt グローバル コンフィギュレーション コマンドの現在の設定によって異なります。

FTP サーバからフラッシュ メモリへのコピーの例

次に、ユーザ名 myuser、パスワード mypass を使用して、FTP サーバから c7200-js-mz というファイルをコピーする例を示します。

フラッシュ メモリ内のイメージの確認

フラッシュ メモリから起動する前に、 verify 特権 EXEC コマンドを使用して、フラッシュ メモリ内のイメージのチェックサムが、システム ソフトウェア イメージとともに配布された README ファイルに記載されているチェックサムと一致することを確認します。フラッシュ メモリ内のイメージのチェックサムは、 copy 特権 EXEC コマンドを発行してイメージをコピーしたときに、画面の下部に表示されます。この README ファイルは、サーバにシステム ソフトウェア イメージをインストールしたときに、自動的にネットワーク サーバにコピーされています。

フラッシュ メモリのコンテンツ リストには、個々のファイルのチェックサムは含まれていません。イメージをフラッシュ メモリまたはフラッシュ メモリ デバイスにコピーした後でイメージ チェックサムを再計算し、確認するには、特権 EXEC モードで次のコマンドを使用します。

コマンドでファイル名を指定しなかった場合、ルータからプロンプトが表示されます。デフォルトでは、フラッシュ内の最後の（最新の）ファイルの入力が求められます。デフォルト ファイルのチェックサムを再計算するには、Return キーを押すか、プロンプトに別のファイルの名前を入力します。ただし、マイクロコード イメージのチェックサムは、常に 0x0000 です。

次に、slot0 内の c7200-js-mz というイメージを確認する例を示します。

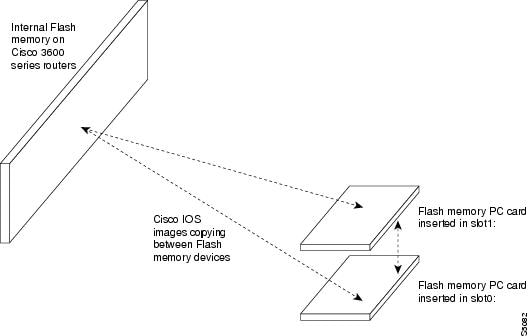

ローカル フラッシュ メモリ デバイス間でファイルをコピーする例

次に、new-ios というファイルを内部フラッシュ メモリのパーティション 1 からスロット 0 にコピーする例を示します。

フラッシュ メモリからのシステム イメージのロード

ルータがフラッシュ メモリから起動されるように設定するには、次の項で説明する作業を実行します。フラッシュ メモリにより、ネット経由でしかアクセスできないファイルへの依存度が小さくなるため、ネットワーク障害の影響を受けにくくなります。

フラッシュ メモリの設定

フラッシュ メモリ内のシステム イメージをロードするように、ルータを設定するには、次の手順を実行します。

フラッシュ メモリ内のイメージからルータの自動起動を設定

フラッシュ メモリ内のイメージから自動的に起動するようにルータを設定するには、特権 EXEC モードで始まる次のコマンドを使用します。

パーティションされているルータについては、パーティションを指定しなかった場合、ルータは 1 つ目のパーティションから起動します。ファイル名を指定しなかった場合、ルータはパーティション内で発見された最初の有効なイメージから起動します。

複数のイメージ ファイル名を入力した場合、ルータはこれらのファイル名を、入力された順に試行します。

コンフィギュレーション ファイルからファイル名を削除するには、 no boot system flash グローバル コンフィギュレーション コマンドを入力し、ファイルの場所を指定します。

（注） no boot system コンフィギュレーション コマンドは、引数に関係なく、すべての boot system コンフィギュレーション コマンドをディセーブルにします。no boot system コマンドに対して flash キーワード、または filename 引数を指定すると、これらの引数で指定されたコマンドだけがディセーブルになります。

フラッシュ メモリからのルータの起動を設定する例

次に、フラッシュ メモリ内のイメージから自動的に起動するようにルータを設定する例を示します。

ネットワーク サーバからのシステム イメージのロード

FTP、TFTP、rcp、または MOP を使用して、ネットワーク サーバからシステム イメージをロードするように、Cisco IOS ソフトウェアを設定できます。

MOP を使用してネットワーク サーバから起動することがなく、FTP、TFTP、または rcp を指定していない場合、デフォルトでは、指定したシステム イメージは、TFTP 経由でネットワーク サーバから起動されます。

（注） ネットワーク サーバとして Sun ワークステーション、ファイルの転送に TFTP を使用している場合は、User Datagram Protocol（UDP; ユーザ データグラム プロトコル）チェックサムの確認と生成ができるように、ワークステーションを設定します。詳細は、Sun のマニュアルを参照してください。

パフォーマンスと信頼性を向上させるには、rcp を使用して、ネットワーク サーバからシステム イメージを起動します。rcp 実装では TCP が使用されます。これにより、データが確実に配信されるようになります。

boot ROM モニタ コマンドを発行する場合、リモート ユーザ名を具体的に指定することはできません。代わりに、ルータのホスト名を使用します。リモート サーバが UNIX システムと同様にディレクトリ構造を持っている場合、rcp を使用して、ネットワーク サーバからルータを起動すると、Cisco IOS ソフトウェアは、このリモート ユーザ名を持つディレクトリに対するサーバ上のシステム イメージを検索します。

また、ネットワーク サーバ上の圧縮されたイメージから起動することもできます。圧縮されたイメージを使用する理由の 1 つは、格納用メモリを十分に確保することにあります。EPROM に ROM から実行されるイメージが含まれていないルータでは、ルータがネットワーク サーバからソフトウェアを起動した場合、起動されるイメージと実行中のイメージの両方がメモリに収まらなければなりません。実行中のイメージが大きい場合、メモリには、ネットワーク サーバから起動されるイメージを使用できる余地がない可能性があります。

ネットワーク サーバから通常のイメージを起動するのに十分な余地がメモリにはない場合、どのような UNIX プラットフォームでも、 compress インターフェイス コンフィギュレーション コマンドを使用して、圧縮されたソフトウェア イメージを作成できます。 compress コマンドの使用方法については、ご使用の UNIX プラットフォームのマニュアルを参照してください。

FTP ネットワーク サーバからのシステム イメージのロードを指定するには、特権 EXEC モードで始まる次のコマンドを使用します。

次の例では、ルータは rcp を使用して、IP アドレス 172.16.0.1 のネットワーク サーバにある testme5.tester システム イメージ ファイルを起動しています。

次の項では、 boot system mop コマンドを使用して起動されるようにシステムを設定した場合に、要求の再試行回数と頻度を変更する方法を説明します。

MOP 要求パラメータの変更

MOP を使用して、ネットワーク サーバから起動（ boot system mop グローバル コンフィギュレーション モード コマンドを使用）するようにルータを設定している場合、このルータは、始動中、コンフィギュレーション ファイル要求を MOP ブート サーバに送信します。デフォルトでは、MOP ブート サーバからの応答を必要とする要求を送信したときに、このサーバが応答しなかった場合、このメッセージは 4 秒後に再送信されます。この再送信は最高 8 回行われます。MOP デバイス コードは、デフォルトでシスコ デバイス コードに設定されています。

MOP ブート サーバとルータが低速のシリアル リンクで分断されている場合、ルータがメッセージへの応答を受け取るまでには 4 秒以上かかる可能性があります。したがって、このようなリンクを使用している場合は、4 秒以上待ってからメッセージを再送信するように、ソフトウェアを設定することができます。また、MOP 要求や MOP デバイス コードについては、最大再試行回数を変更することもできます。

MOP サーバへの起動要求の送信に使用される Cisco IOS ソフトウェア要求パラメータを変更するには、特権 EXEC モードで始まる次のコマンドを使用します。

次の例では、ルータがメッセージを送信してから 10 秒以内に MOP ブート サーバが応答しなかった場合、メッセージが再送信されます。

ROM からのシステム イメージのロード

ROM システム イメージをバックアップとしてコンフィギュレーション ファイルのその他のブート指示にロードするには、特権 EXEC モードで始まる次のコマンドを使用します。

次の例では、ルータは ROM から起動されるように設定されています。

（注） Cisco 7000 シリーズのルータを ROM からロードすることはできません。

耐障害性のある起動ストラテジの使用

ネットワーク障害により、ネットワーク サーバからの起動が不可能になることがあります。ネットワーク障害の影響を抑えるために、次の起動ストラテジを検討してください。フラッシュを取り付け、設定した後で、次の順序でルータが起動されるように設定します。

1. イメージをフラッシュから起動

2. イメージをネットワーク サーバから起動

3. ROM イメージから起動

この順序で起動すると、最も耐障害性が強くなります。特権 EXEC モードで始まる次のコマンドを使用して、ルータをまずフラッシュから起動し、次にネットワーク サーバのシステム ファイルから、最後に ROM から起動します。

次の例では、ルータはまず、内部フラッシュ イメージ gsxx を起動するように設定されています。このイメージが失敗したら、ルータはネットワーク サーバからコンフィギュレーション ファイル gsxx を起動します。この方法も失敗した場合は、ROM から起動します。

このストラテジでは、ルータ 1 つあたり、起動源を 3 種類、使用できることになります。これらの起動源は、ネットワークやファイル サーバの不具合による悪影響の軽減に役立ちます。

Cisco IOS ソフトウェアを使用した Xmodem 転送

次に、Cisco IOS ソフトウェア、および Xmodem プロトコルを使用したファイル転送作業を示します。Ymodem プロトコルの場合も、 copy ymodem: 特権 EXEC コマンドを使用して、同様の手順で行います。

（注） この機能が使用できるのは、Cisco 3600 シリーズのルータだけです。

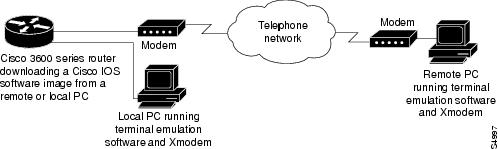

端末エミュレーション ソフトウェアと Xmodem プロトコルが稼動しているコンピュータから Cisco IOS イメージを転送するには、次の手順を実行します。

ステップ 1 Cisco IOS ソフトウェア イメージをリモート コンピュータのハード ドライブに保存します。イメージは Cisco.com からダウンロードできます。

ステップ 2 リモート コンピュータから転送するには、モデムを Cisco 3600 シリーズ ルータの AUX ポートと標準電話ネットワークに接続します。AUX ポートはデフォルトで速度 9600 bps、2 ストップ ビット、パリティなしに設定されています。最高速度は 115200 bps です。 modem inout ライン コンフィギュレーション コマンドを入力して、受信コールと発信コールの両方についてルータを設定します。

リモート コンピュータと電話ネットワークにモデムを接続します。リモート コンピュータは電話ネットワークにダイヤルして、ルータに接続します。

ローカル コンピュータから転送するには、null モデム ケーブルを使用して、ルータの AUX ポートをコンピュータのシリアル ポートに接続します。ルータで設定されている AUX の速度は、ローカル コンピュータで設定されている転送速度と一致していなければなりません。

ステップ 3 コンピュータの端末エミュレータ ウィンドウの特権 EXEC プロンプトに対して、 copy xmodem: flash: 特権 EXEC コマンドを入力します。

ステップ 4 Enter キーを押して、続行します。

ステップ 5 Cyclic Redundancy Check（CRC; 巡回冗長検査）ブロック チェックサムを使用するかどうかを指定します。CRC はデータがコンピュータからルータに正確に転送されたことを検証するテストです。使用しているコンピュータで CRC ブロック チェックサムがサポートされていない場合は、プロンプトに no と入力します。

ステップ 6 ソフトウェアが不良データ ブロックの受信を試行する回数の上限を決定します。この回数を超えると、コピー操作は失敗であると宣言されます。デフォルトの試行回数は 10 回です。ノイズの多い電話回線では、この回数を大きめに設定する必要が生じる場合があります。再試行回数を無制限に設定することができます。

ステップ 7 このファイルが、有効な Cisco 3600 シリーズ イメージであることを確認するかどうかを決定します。

転送の開始後、イメージが有効であれば、ソフトウェアにより転送に必要なフラッシュ メモリの空き容量がルータ上に存在するかどうかが判断されます。

ステップ 8 転送先のファイル名を入力します。

ステップ 9 ファイル転送の前に内蔵フラッシュ メモリの内容を消去する必要がない場合は、 no を入力します。

ステップ 10 コンピュータ上の、ルータにシステム イメージを送信している端末エミュレーション ソフトウェアを使って、Xmodem または Ymodem 転送操作を開始します。ファイル転送を実行する手順については、使用しているエミュレーション ソフトウェア アプリケーションのマニュアルを参照してください。使用しているアプリケーションによっては、エミュレーション ソフトウェアから、ファイル転送の進捗状況が表示されることがあります。

ROM モニタを使用した Xmodem 転送

ここでは、ROM モニタ、および Xmodem プロトコルを使用したファイル転送について説明します。Ymodem プロトコルを使用して送信するには、 xmodem -y ROM モニタ コマンドを使用します。

Cisco 3600 シリーズのルータでは、コピー先がフラッシュ メモリである場合でも、転送中のファイルを保存できるだけの容量がルータの DRAM に必要です。イメージは内蔵フラッシュ メモリの最初のファイルにコピーされます。フラッシュ メモリ内の既存のファイルは消去されます。フラッシュ パーティション、または 2 番目のファイルの位置にファイルをコピーすることはできません。

ステップ 1 Cisco IOS ソフトウェア イメージをリモート コンピュータのハード ドライブに保存します。イメージは Cisco.com、または Feature Pack（Cisco 1600 シリーズのルータだけの機能）からダウンロードできます。

ステップ 2 リモート コンピュータから転送するには、モデムをルータのコンソール ポートと標準電話ネットワークに接続します。モデムとコンソール ポートの通信速度は同じでなければなりません。これはモデムでサポートされている速度によっても異なりますが、9600 ～ 115200 bps（Cisco 3600 シリーズ ルータ）、または 1200 ～ 115200 bps（Cisco 1600 シリーズ ルータ）になります。ルータのコンソール ポート転送速度の設定には、 confreg ROM モニタ コマンドを使用します。Cisco 1600 シリーズのルータでは、 -s オプションを使用して、転送速度を設定することもできます。

リモート コンピュータと電話ネットワークにモデムを接続します。リモート コンピュータは電話ネットワークにダイヤルして、ルータに接続します。

ローカル コンピュータから転送するには、null モデム ケーブルを使用して、ルータのコンソール ポートをコンピュータのシリアル ポートに接続します。ルータで設定されているコンソール ポートの速度は、ローカル コンピュータで設定されている転送速度と一致していなければなりません。

（注） ローカル コンピュータから転送する場合、Request To Send（RTS; 送信要求）信号または Data Terminal Ready（DTR; データ端末動作可能）信号を無視するように、端末エミュレーション プログラムを設定する必要があります。

ステップ 3 端末エミュレーション ウィンドウに ROM モニタ プロンプトが表示されます。

xmodem ROM モニタ コマンドを入力します。このとき、必要なコピー オプションや、オプションで Cisco IOS イメージのファイル名を指定することができます。デフォルトでは、イメージはフラッシュ メモリにロードされます。代わりに DRAM にダウンロードするには、 -r オプションを使用します。このイメージは、通常、ファイル転送の最後に実行されます。実行されないようにするには、 -x オプションを使用します。 -c オプションは CRC-16 チェックサムの指定を表します。これは標準のチェックサムよりも洗練され、徹底的なチェックサムですが、一部のコンピュータではサポートされていません。

ステップ 4 Xmodem 転送操作を開始します。これは、リモート コンピュータ上の、ルータにシステム イメージを送信している端末エミュレーション ソフトウェアから開始されます。Xmodem ファイル転送を実行する手順については、使用しているエミュレーション ソフトウェア アプリケーションのマニュアルを参照してください。

ステップ 5 Cisco IOS イメージが転送、実行されます。リモート コンピュータから転送している場合、新しい Cisco IOS イメージの実行が開始された後でも、このコンピュータはコンソール ポートの制御権を持ち続けます。制御をローカル端末に戻すには、リモート コンピュータのルータ プロンプトから speed bps ライン コンフィギュレーション コマンドを入力して、ルータのコンソール ポートの速度が、ローカル端末の速度と一致するように再構成します。

リモート接続が解除されます。この結果、モデムをコンソール ポートから切断し、端末回線を再接続できるようになります。

マイクロコード イメージの概要

マイクロコードは ROM に保存され、新しい機械語命令を追加できるようにします。新しい命令が必要になったときに、電子回路に組み込む必要はありません。マイクロコード イメージには、さまざまなハードウェア デバイスから実行できるマイクロコード ソフトウェアが含まれます。たとえば、マイクロコードは、Cisco 7500 シリーズ ルータの Channel Interface Processor（CIP; チャネル インターフェイス プロセッサ）や、Cisco 7200 シリーズ ルータの Channel Port Adapter（CPA; チャネル ポート アダプタ）でアップデートできます。

デフォルトでは、Cisco IOS システム ソフトウェア イメージにバンドルされたマイクロコードがロードされます。このマイクロコードはデフォルト マイクロコード イメージと呼ばれます。しかし、フラッシュに格納されているマイクロコードを使用するようにルータを設定できます。

RSP7000 を搭載した Cisco 7000 シリーズのルータ、および Cisco 7500 シリーズのルータには、マイクロコードを格納するための Writable Control Store（WCS）があります。アップデート後のマイクロコードは、ブート フラッシュ、または Route/Switch Processor（RSP; ルート スイッチ プロセッサ）カードの PCMCIA スロットの 1 つに挿入されたフラッシュ メモリ カードから WCS にロードできます。

copy 特権 EXEC コマンドを使用して、マイクロコードをフラッシュ ファイル システムにコピーすることにより、物理的にルータにアクセスすることなく、マイクロコードをアップデートできます。

マイクロコード イメージの場所の指定

マイクロコード イメージのロード元を指定するには、特権 EXEC モードで始まる次のコマンドを使用します。

マイクロコード イメージをダウンロードしようとしたときにエラーが発生した場合は、デフォルトのシステム マイクロコード イメージがロードされます。

（注） マイクロコード イメージは圧縮できません。

マイクロコード イメージのリロード

ロードされるマイクロコードを指定するコンフィギュレーション コマンドは次の 3 つのイベントのいずれかに続けて実装されます。

• システムの起動

• カードの挿入、または取り出し

• microcode reload グローバル コンフィギュレーション コマンドの発行

マイクロコード コンフィギュレーション コマンドを入力し、これらのイベントの 1 つが発生した後で、すべてのカードがリセットされ、適切なソースからマイクロコードがロードされます。その後、テストされ、動作可能になります。

マイクロコード コンフィギュレーション コマンドがすべて入力され、プロセッサ カードをリロードすべきであることをシステムに知らせるには、グローバル コンフィギュレーション モードで次のコマンドを使用します。

microcode reload グローバル コンフィギュレーション コマンドを入力した直後、Return キーを押すと、すべてのマイクロコードがリロードされます。グローバル コンフィギュレーション モードはイネーブルのままです。リロードの完了後、 exit グローバル コンフィギュレーション コマンドを入力して、特権 EXEC プロンプトに戻ります。

カードの取り出し、または挿入中でフラッシュ メモリが使用中である場合、またはフラッシュのロック中に microcode reload コマンドを実行した場合、これらのファイルは使用できず、ボード上の ROM マイクロコードがロードされます。フラッシュ メモリが使用可能になったら、もう一度、 microcode reload コマンドを実行すると、適切なマイクロコードがロードされます。 show flash 特権 EXEC コマンドは、別のユーザやプロセスがフラッシュ メモリをロックしているかどうかを表示します。

（注） フラッシュの使用中には、microcode reload コマンドを使用してはいけません。たとえば、copy {ftp: | rcp: | tftp:} flash-filesystem、または show flash-filesystem: 特権 EXEC コマンドがアクティブであるときに、このコマンドを使用してはいけません。

すべてのプロセッサを ROM からロードするというシステムのデフォルト動作を変更するマイクロコード コマンドを発行すると、 microcode reload コマンドが自動的に実行中のコンフィギュレーションに追加されます。

次に、メモリに書き込まれたマイクロコード コンフィギュレーション コマンドに従って、すべてのコントローラをリセットし、指定されたマイクロコードをロードしてから、CxBus complex を再初期化する例を示します。

マイクロコード イメージ情報の表示

マイクロコード イメージ情報を表示するには、特権 EXEC モードで次のコマンドを使用します。

特定プラットフォームでのマイクロコードの使用

マイクロコードを操作するためのコマンドは、プラットフォームによって異なります。この項では、その他の Cisco IOS マニュアルに記載されている特別な設定情報を紹介します。

System Processing Engine（SPE）を使用した、Cisco アクセス サーバ（Cisco AS5800 など）にあるモデムへのマイクロコード（モデムのファームウェアおよびポートウェア）のダウンロードについては、『 Cisco IOS Dial Technologies Configuration Guide Release 12.4 』を参照してください。

Cisco 7000、7200、および 7500 シリーズ ルータのアダプタへの CIP および CPA マイクロコードのロードに関する詳細は、『 Cisco IOS Bridging and IBM Networking Configuration Guide 』の「IBM Networking」にある「Configuring Cisco Mainframe Channel Connection Adapters」の章を参照してください。

Cisco 12000 インターネット ルータへのマイクロコード イメージのロード

インターネット ルータに常駐する Cisco IOS イメージに加えて、Cisco 12000 シリーズのライン カードそれぞれが Cisco IOS イメージを持っています。ルータがリロードされると、指定された Cisco IOS イメージが GRP にロードされ、このイメージがすべてのライン カードに自動的にダウンロードされます。

通常、インターネット ルータとライン カードすべてでは同じ Cisco IOS イメージが使用されます。しかし、テストや不具合の修復を目的として、ライン カードの 1 つを新しいバージョンのマイクロコードでアップグレードする必要がある場合は、そのライン カードにすでに入っているものとは異なるマイクロコード システム イメージをロードすることができます。また、ライン カードの 1 つだけに影響を与えている問題に対処する場合も、このライン カードに新しいイメージをロードする必要があるでしょう。

ライン カードに Cisco IOS イメージをロードするには、まず、 copy tftp 特権 EXEC コマンドを使用して、Cisco IOS イメージを、PCMCIA フラッシュ カードの 1 つにあるスロットにダウンロードします。フラッシュ カードに Cisco IOS イメージをダウンロードしたら、グローバル コンフィギュレーション モードの始めに次のコマンドを使用します。

Cisco 12000 シリーズ ルータでの設定情報の詳細については、Cisco IOS Release 11.2、Cisco IOS Release 12.0S、および Cisco IOS Release 12.2S のマニュアルを参照してください。これらは、Cisco.com にあります。プラットフォーム固有のマニュアルについては、http://www.cisco.com/univercd/cc/td/doc/product/core/ を参照してください。

Cisco and the Cisco Logo are trademarks of Cisco Systems, Inc. and/or its affiliates in the U.S. and other countries. A listing of Cisco's trademarks can be found at www.cisco.com/go/trademarks . Third party trademarks mentioned are the property of their respective owners. The use of the word partner does not imply a partnership relationship between Cisco and any other company. (1005R)

このマニュアルで使用している IP アドレスは、実際のアドレスを示すものではありません。マニュアル内の例、コマンド出力、および図は、説明のみを目的として使用されています。説明の中に実際のアドレスが使用されていたとしても、それは意図的なものではなく、偶然の一致によるものです。

© 2007 Cisco Systems, Inc.
All rights reserved.

Copyright © 2007-2011, シスコシステムズ合同会社.
All rights reserved.
