ダイナミック ランダムアクセス メモリ（DRAM）

Dynamic Random-Access Memory（DRAM; ダイナミック ランダムアクセス メモリ）には、次の 2 種類のメモリがあります。

• プライマリ、メイン、またはプロセッサ メモリ。CPU で Cisco IOS ソフトウェアを実行し、実行コンフィギュレーションおよびルーティング テーブルを保持するために予約されています。

• 共有、パケット、または I/O メモリ。ルータのネットワーク インターフェイスにより送受信されるデータをバッファに入れます。

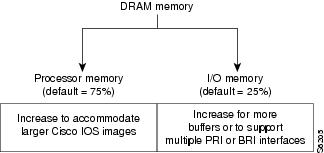

Cisco 3600 シリーズ ルータで、メイン メモリおよび共有メモリに割り当てる DRAM の割合を設定するには、 memory-size iomem コマンドを使用します。

DRAM は通常 Dual in-line Memory Module（DIMM）に搭載されます。

EPROM

Erasable Programmable Read-Only Memory（EPROM）は単純に ROM と呼ばれることもあります。シスコ デバイスでは、EPROM には次のものが含まれます。

• ROM モニタ ソフトウェア。ROM のトラブルシューティング用のユーザ インターフェイスを提供します。

• ブート ローダ/ヘルパー ソフトウェア。有効な Cisco IOS イメージをフラッシュ メモリで検出できない場合にルータ ブートをサポートします。

NVRAM

Non-Volatile Random-Access Memory（NVRAM; 不揮発性 RAM）は、次の情報を格納します。

• クラス A フラッシュ ファイル システム プラットフォームを除く、すべてのプラットフォームのスタートアップ コンフィギュレーション ファイル（クラス A フラッシュ ファイル システム プラットフォームでは、スタートアップ コンフィギュレーションの場所は、CONFIG_FILE 環境変数により異なります）。

• ソフトウェア コンフィギュレーション レジスタ。ルータのブート時に使用するイメージの判別に使用されます。

フラッシュ メモリ

フラッシュ メモリは、Cisco IOS ソフトウェア イメージを格納します。ほとんどのプラットフォームでは、ブート イメージまたはコンフィギュレーション ファイル、あるいはこれらの両方を格納できます。

ハードウェア プラットフォームによっては、フラッシュ メモリを EPROM、Single In-line Memory Module（SIMM; シングル インライン メモリ モジュール）Dual in-line Memory Module（DIMM）、フラッシュ メモリ カードとして使用できます。各プラットフォームで使用できるフラッシュ メモリのタイプについては、該当するハードウェア インストールおよびメンテナンス ガイドを参照してください。

プラットフォームによっては、フラッシュ メモリを次の形式で使用できます。

• 内部フラッシュ メモリ

– 内部フラッシュ メモリにはシステム イメージが含まれます。

– プラットフォームによっては、1 つのインライン メモリ モジュール（つまり 1 つの SIMM）に複数バンクのフラッシュ メモリが使用されます。SIMM で 2 バンクのフラッシュ メモリが使用される場合、これは、 デュアル バンク フラッシュ メモリ と呼ばれます。バンクは、個別の論理デバイスにパーティショニングできます。フラッシュ メモリをパーティショニングする方法については、 フラッシュ メモリのパーティショニングの項を参照してください。

• ブートフラッシュ

– ブートフラッシュには、通常、ブート イメージが含まれます。

– ブートフラッシュには、ROM モニタが含まれることもあります。

• フラッシュ メモリ PC カードまたは PCMCIA カード

Personal Computer Memory Card International Association（PCMCIA; パーソナル コンピュータ メモリ カード国際協会）スロットに挿入されるフラッシュ メモリ カード。このカードは、システム イメージ、ブート イメージおよびコンフィギュレーション ファイルの格納に使用されます。

（注） Cisco 3600 シリーズおよび Cisco 7000 ファミリなど、一部のプラットフォームによっては、いくつかの場所からイメージをブートし、コンフィギュレーション ファイルを読み込むことができます。このようなシステムでは、特殊な ROM モニタ環境変数を使用して、ルータがさまざまな機能で使用するイメージおよびコンフィギュレーション ファイルの場所とファイル名を指定します。

通常、Cisco ルータは、システム イメージをフラッシュ ストレージから RAM にロードし、Cisco IOS を実行します。ただし、Cisco 1600 シリーズおよび Cisco 2500 シリーズなど、一部のプラットフォームは、Cisco IOS オペレーション システムをフラッシュ メモリから直接実行します。このようなプラットフォームは、run-from-Flash メモリ システムです。

フラッシュ メモリをパーティショニングする場合、再配置可能なイメージを使用する必要があります。再配置可能なイメージは、フラッシュの任意の場所から実行でき、イメージを任意の場所にダウンロードできます。再配置不可能なイメージを再配置可能なイメージにアップグレードする場合、イメージがフラッシュ メモリの最初のファイルとしてダウンロードされるように、ダウンロード中にフラッシュ メモリを消去する必要があります。Cisco IOS リリース 11.0 以降の run-from-Flash プラットフォームでは、すべてのイメージが再配置可能です。イメージがフラッシュから実行される（run-from-Flash）イメージか、再配置可能かを判別するには、「 システム イメージのロードおよびメンテナンス 」の章の「 イメージの命名規則 」の項を参照してください。

フラッシュ メモリは、偶発的な消去やプログラミング変更に対する書き込み保護を提供します。プラットフォームによっては、書き込み保護ジャンパがあります。このジャンパを取り外すと、フラッシュ メモリのプログラミング変更を防ぐことができます。プログラミングが必要な場合、このジャンパを取り付けます。また、プラットフォームによっては、フラッシュ メモリ カードで書き込み保護が提供されています。この機能は、データの保護に使用できます。フラッシュ メモリ カードにデータを書き込むには、このスイッチを 非保護 に設定する必要があります。セキュリティ ジャンパおよび書き込み保護スイッチについては、ご使用のハードウェアのマニュアルを参照してください。

（注） システムの内部フラッシュおよびフラッシュ メモリ カードは、フラッシュ メモリの連続するバンクとして使用することはできません。

パーティショニングをサポートするシステム

フラッシュ メモリをパーティショニングするには、少なくとも 2 バンクのフラッシュ メモリが必要です。バンクは、4 チップのセットです。また、システムが、2 バンクのフラッシュ メモリを使用するシングル SIMM をサポートしている必要があります。パーティショニングの最小サイズは、バンクのサイズです。

（注） CiscoFlash MIB 変数は、パーティショニングされたフラッシュをサポートしています。

フラッシュ メモリをパーティショニングするメリット

フラッシュ メモリをパーティショニングすると、次のようなメリットがあります。

• システムでは、1 つの論理フラッシュ メモリ デバイスを使用するのではなく、パーティショニングすることで、フラッシュ メモリのさまざまなファイルをより簡潔に管理できます。これは、特に、フラッシュ メモリのサイズが大きい場合に有効です。

• フラッシュ メモリからコードを実行するシステムでは、パーティショニングすることで、フラッシュ メモリ バックのファイル システムに新しいイメージをダウンロードしつつ、他のバンクのファイル システムから、イメージを実行することができます。ダウンロードは簡単で、ネットワーク停止やダウンタイムも発生しません。ダウンロードが完了したら、必要なときに、新しいイメージに切り替えることができます。

• 1 つのシステムで 2 種類の異なるイメージを保持し、その 1 つをもう一方のバックアップとして使用できます。そのため、ダウンロードされたイメージが何らかの理由でブートできない場合、それよりも前に実行していた正常なイメージを利用できます。各バンクは、個別のデバイスとして扱われます。

フラッシュ ロード ヘルパーとデュアル フラッシュ バンク

フラッシュ ロード ヘルパーは、フラッシュ メモリのシングル バンクが 1 つある run-from-Flash システムでシステム ソフトウェアをアップグレードできるソフトウェア オプションです。これは、1 つの SIMM で 2 バンクのフラッシュ メモリを必要とする、デュアル バンク フラッシュよりも低コストなソフトウェア アップグレード ソリューションです。フラッシュ ロード ヘルパーは、Cisco 2500 シリーズ、Cisco 3000、Cisco 5200 など、run-from-Flash プラットフォームだけで使用できます。

次のいずれかの場合、フラッシュを 2 つのバンクにパーティショニングせずに、フラッシュ ロード ヘルパーを使用します。

• 現在のシステム イメージが実行されているバンクと同じバンクに新しいファイルをダウンロードする。

• バンクよりサイズの大きいファイルをダウンロードするため、シングル バンク モードに切り替える。

• シングル バンク Flash SIMM が 1 つだけインストールされている。この場合、フラッシュ ロード ヘルパーは、ソフトウェアのアップグレードに最適です。

フラッシュ ロード ヘルパーの使用については、 フラッシュ ロード ヘルパーを使用した Run-from-Flash システムでのソフトウェアのアップグレードの項を参照してください。

フラッシュ メモリのパーティショニング

フラッシュ メモリをパーティショニングするには、グローバル コンフィギュレーション モードで、次のコマンドをいずれかの形式で使用します。

この作業が正常に行われるのは、システムに少なくとも 2 バンクのフラッシュ メモリがある場合だけです。パーティショニングにより、フラッシュ メモリの既存のファイルがパーティション間で分割されることはありません。

Cisco 1600 シリーズおよび Cisco 3600 シリーズ以外のすべてのプラットフォームでは、フラッシュ メモリは 2 つのパーティションだけにパーティショニングできます。

Cisco 1600 シリーズおよび Cisco 3600 シリーズでは、フラッシュ メモリ デバイスで作成できるパーティションの数は、デバイスのバンクの数と同じになります。フラッシュ メモリ デバイスのバンクの数を表示するには、 show flash-filesystem : all コマンドを入力します。設定するパーティション サイズ エントリの数は、指定するパーティションの数と同じでなければなりません。たとえば、 partition slot0: 2 8 8 コマンドは、各サイズ 8 MB の 2 つのパーティションを設定します。最初の 8 は、最初のパーティションに対応し、2 番目の 8 は、2 番目のパーティションに対応します。

（注） このパーティションを削除するには、no partition コマンドを使用します。

フラッシュ ロード ヘルパーの機能

フラッシュ ロード ヘルパーは、次の機能を実行します。

• 指定サーバの指定ソース ファイルへのアクセスを確認してから、フラッシュ メモリを消去し、実際のアップグレードの ROM イメージにリロードします。

• ダウンロードされるイメージがシステムに適切でない場合、警告します。

• システムで自動ブートが設定されていないで、ユーザがコンソール端末上にない場合、フラッシュ アップグレードの ROM イメージへのリロードを防ぎます。アップグレード中に重大な障害が発生した場合、フラッシュ ロード ヘルパーは、ROM モニタがコンソール端末からの入力を求めるまでシステムに強制的に待機させるのではなく、最後の手段としてブート ROM イメージを起動できます。

• フラッシュ ダウンロードは自動的に 6 回まで再試行されます。この再試行は次のように行われます。

– 初回の試行

– すぐに再試行

– 30 秒後に再試行

– ROM イメージをリロードして再試行

– すぐに再試行

– 30 秒後に再試行

• システム イメージを終了する前に行った設定の変更を保存できます。

• 予期せぬ接続の切断が行われないように、間もなくブート ROM イメージへの切り替えが行われることを、システムにログインしているユーザに通知します。

• フラッシュ ロード ヘルパー動作中のコンソール出力を、システム リロード前後でも保持されるバッファに記録します。バッファの内容は、実行中のイメージから取得できます。この出力は、コンソール アクセスが使用できない場合、またはダウンロード動作中に障害が発生した場合に役立ちます。

フラッシュ ロード ヘルパーは、フラッシュ メモリ パーティショニングをサポートする複数バンクのフラッシュ メモリのシステムでも使用できます。フラッシュ ロード ヘルパーを使用すると、システムがイメージを実行しているパーティションと同じパーティションに新しいファイルをダウンロードできます。

システムが 2 種類のイメージを保持できるように複数バンクのフラッシュ メモリをパーティショニングする方法については、 フラッシュ メモリのパーティショニングの項を参照してください。

フラッシュ ロード ヘルパーを使用したファイルのダウンロード

フラッシュ ロード ヘルパーを使用して新しいファイルをフラッシュ メモリにダウンロードするには、ブート ROM がフラッシュ ロード ヘルパーをサポートしていることを確認して、特権 EXEC モードで次のいずれかのコマンドを使用します。

Telnet セッションを使用していて、システムが手動ブートに設定されている場合（コンフィギュレーション レジストリのブート ビットがゼロの場合）、次のエラー メッセージが表示されます。

フラッシュ メモリ アップグレード中に重大な障害が発生した場合、このエラー メッセージにより、システムが ROM モニタ モードになり、リモート Telnet ユーザが制御できなくなる可能性が最小限に押さえられます。

システムは、イメージをフラッシュ メモリからブートできない場合、少なくともブート ROM イメージを起動しようとします。 copy: コマンドを再実行する前に、 config-register グローバル コンフィギュレーション コマンドを使用して、コンフィギュレーション レジスタ ブート フィールドをゼロ以外の値に設定する必要があります。

copy コマンドは、応答する必要がある一連のプロンプトを開始します。次のようなダイアログが表示されます。

フラッシュ ロード ヘルパーの動作は、リモート サーバからシングル ブロックをコピーしようとすることで、実行中のイメージから要求を確認します。次に、フラッシュ ロード ヘルパーが実行され、システムが ROM ベースのシステム イメージをリロードします。ファイルがシステムの有効なイメージではないと思われる場合、警告が表示され、この確認が求められます。

設定が変更されたが、まだ保存されていない場合、設定を保存するよう要求されます。

オープン Telnet 接続を使用している場合、次のように、システム リロードが通知されます。

コピー プロセスが失敗すると、コピー操作が最高 3 回まで再試行されます。コピー操作の途中で失敗し、ファイルの一部だけがフラッシュ メモリに書き込まれた場合、消去操作を指定するまで、再試行によりフラッシュ メモリが消去されることはありません。一部だけ書き込まれたファイルには、削除マークが付けられ、同じ名前の新しいファイルが開きます。このプロセス中、フラッシュ メモリの空き容量がなくなると、コピー操作は終了します。

フラッシュ ロード ヘルパーがコピーを終了すると（コピー操作が成功したかどうかに関係なく）、次のように、コンフィギュレーション レジスタ ブート フィールドのビット ゼロの値に従って、自動ブートまたは手動ブートを自動的に試行します。

• ビット ゼロが 0 の場合、システムは、フラッシュ メモリからデフォルト ブートを試行して、フラッシュ メモリの最初のブート可能ファイルを読み込みます。このデフォルト ブートは、ROM モニタ プロンプトで boot flash コマンドを手動で入力した場合と同じです。

• ビット ゼロが 1 の場合、システムは、ブート コンフィギュレーション コマンドに基づいてブートを試行します。ブート コンフィギュレーション コマンドが存在しない場合、システムは、フラッシュ メモリからデフォルト ブートを試行、つまり、フラッシュ メモリの最初のブート可能ファイルを読み込もうとします。

フラッシュ ロード ヘルパーの動作中に生成されるシステム コンソール出力を表示するには、フラッシュ メモリのアップグレード後にブートしたイメージを使用します。特権 EXEC モードで次のコマンドを使用します。

コンソール接続なしでフラッシュ アップグレードを実行するリモート Telnet ユーザの場合、この作業を実行することで、Telnet 接続が ROM イメージへの切り替えのために終了した場合にコンソール出力を表示できます。この出力は、ダウンロード中に何が発生したかを示します。これは、特にダウンロードが失敗した場合に役立ちます。

フラッシュ メモリ フォーマット プロセス

次の手順に従い、フラッシュ メモリをフォーマットします。ブートフラッシュなど、内部フラッシュ メモリをフォーマットする場合、最初の手順を飛ばしてもかまいません。フラッシュ メモリ カードをフォーマットする場合、両方の手順を完了します。

ステップ 1 新しいフラッシュ メモリ カードを PCMCIA スロットに差し込みます。この手順の説明については、ご使用のルータのハードウェア マニュアルで、ルータのメンテナンスおよび PCMCIA カードの交換に関する説明を参照してください。

ステップ 2 フラッシュ メモリをフォーマットします。

フラッシュ メモリをフォーマットするには、次の EXEC モード コマンドを使用します。

次に、スロット 0 に挿入されているフラッシュ メモリ カードをフォーマットする format コマンドの例を示します。

ルータが EXEC プロンプトに戻ると、新しいフラッシュ メモリ カードが正常にフォーマットされ、使用できるようになります。

ロックされたブロックの回復

ロックされたブロックを回復するには、フラッシュ メモリ カードを再フォーマットします。フラッシュ メモリは、電源を損失した場合、または書き込みや消去操作中にフラッシュ メモリ カードの電源が抜かれた場合、ブロックがロックされます。フラッシュ メモリのブロックがロックされると、書き込みまたは消去ができなくなり、その後も特定のブロックでのこれらの操作が失敗します。ロックされたブロックを回復する唯一の方法は、 format コマンドを使用してフラッシュ メモリ カードを再フォーマットすることです。

プロセッサ メモリおよび I/O メモリの再割り当ての例

次に、DRAM の 40% を I/O メモリに、残りの 60% をプロセッサ メモリに割り当てる例を示します。この例では、メモリの現在の割り当てを表示し、この割り当てを変更して保存し、変更が有効になるようにルータをリロードします。 show memory コマンド出力の Free(b) カラムは、使用できる I/O メモリの容量を示しています。

メモリ スキャンの設定および確認

この機能をイネーブルにするには、グローバル コンフィギュレーション モードで memory scan コマンドを使用します。

メモリ スキャンが実行コンフィギュレーションにあるか確認するには、特権 EXEC モードで more system:running-configuration コマンドを使用します。

システムでのパリティ エラーの数およびタイプを監視するには、 show memory scan コマンドを使用します。 show memory scan コマンドは、特権 EXEC モードで使用します。次の例では、この機能がイネーブルにされ、パリティ エラーは検出されません。

メモリ スキャン機能が設定されていない場合、またはディセーブルにされている場合、 show memory scan コマンドはレポートを生成します。次の例では、メモリ スキャンはディセーブルです。

システムでエラーが検出されると、 show memory scan コマンドは、エラー レポートを生成します。次の例では、メモリ スキャンは、パリティ エラーを検出しました。

エラー レポート フィールドの説明については、『Release 12.2 Cisco IOS Configuration Fundamentals Command Reference 』の「Router Memory Commands」の章で show memory scan コマンドに関する詳細を参照してください。
