FSPF の例

ここではトポロジおよびアプリケーションの例を使用して、FSPF の利点を示します。

（注） FSPF 機能は任意のトポロジで使用できます。

フォールトトレラント ファブリックの例

図18-1 に、部分メッシュ トポロジを使用するフォールトトレラント ファブリックを示します。ファブリック内のどの場所でリンクが切断されても、各スイッチはファブリック内のその他のすべてのスイッチと通信することができます。同様に、どのスイッチがダウンしても、ファブリックの残りの接続は維持されます。

図18-1 フォールトトレラント ファブリック

たとえば、すべてのリンクの速度が同じ場合、FSPF は A から C への 2 つの同等パス（A-D-C［グリーン］と A-E-C［ブルー］）を計算します。

冗長リンクの例

図18-1 のトポロジを改良するには、任意のスイッチ ペア間の接続をそれぞれ重複させます。スイッチ ペア間には、リンクを複数設定できます。図18-2 に、この配置を示します。Nexus 5000 シリーズ スイッチはポート チャネルをサポートしているため、FSPF プロトコルは物理リンクの各ペアを単一の論理リンクとして認識します。

物理リンク ペアをバンドルすると、データベース サイズの縮小とリンク アップデートの頻度の削減により、FSPF の効率が大幅に向上します。物理リンクを集約すると、障害は単一リンクでなく、SAN ポート チャネル全体に関係するようになります。このような設定は、ネットワークの復元力も向上します。SAN ポート チャネルのリンクに障害が発生しても、ルートは変更されないため、ルーティング ループ、トラフィック消失、またはルート再設定のためのファブリック ダウンタイムが生じるリスクが軽減されます。

図18-2 冗長リンクを備えたフォールトトレラント ファブリック

たとえば、すべてのリンクの速度が同じで、SAN ポート チャネルが存在しない場合、FSPF は A から C への 4 つの同等パス（A1-E-C、A2-E-C、A3-D-C、および A4-D-C）を計算します。SAN ポート チャネルが存在する場合、計算されるパスは 2 つに削減されます。

SPF 計算ホールド タイムの概要

SPF 計算ホールド タイムは、VSAN 上の連続した 2 つの SPF 計算間の最小時間を設定します。小さな値を設定すると、FSPF が VSAN 上のパスを再計算して、すべてのファブリック変更への応答時間が短縮されます。SPF 計算ホールド タイムが小さいと、スイッチの CPU 使用時間が増加します。

LSR の概要

新しいスイッチをファブリックに追加するたびに、Link State Record（LSR）が隣接スイッチに送信されて、ファブリック全体にフラッディングされます。

表18-1 に、スイッチ応答に関するデフォルト設定を示します。

LSR 最小着信時間は、この VSAN で LSR アップデートを受信する間隔です。LSR 最小着信時間前に着信した LSR アップデートは、すべて廃棄されます。

LSR 最小インターバルは、このスイッチが VSAN で LSR アップデートを送信する間隔です。

VSAN での FSPF の設定

Fabric Manager を使用して VSAN 全体に FSPF 機能を設定する手順は、次のとおりです。

ステップ 1 Fabric を展開し、VSAN を展開してから、FSPF を設定する VSAN に対して FSPF を選択します。

Information ペインに FSPF 設定が表示されます（図18-3 を参照）。

図18-3 FSPF の一般情報

RegionID、Spf Comp Holdtime、LSR Min Arrival、および LSR Min Interval に値を入力できます。これらの値は、VSAN 上のすべてのインターフェイスに適用されます。

ステップ 2 これらの変更を保存する場合は、Apply Changes をクリックします。保存されていない変更を廃棄する場合は、Undo Changes をクリックします。

FSPF のデフォルト設定へのリセット

Fabric Manager を使用して FSPF VSAN のグローバル設定を出荷時の設定に戻す手順は、次のとおりです。

ステップ 1 Fabric を展開し、VSAN を展開してから、FSPF を設定する VSAN に対して FSPF を選択します。

Information ペインに FSPF 設定が表示されます（図18-3 を参照）。

ステップ 2 スイッチの SetToDefault チェックボックスをオンにします。

ステップ 3 これらの変更を保存する場合は、Apply Changes をクリックします。保存されていない変更を廃棄する場合は、Undo Changes をクリックします。

FSPF のイネーブル化またはディセーブル化

Fabric Manager を使用して FSPF をイネーブルまたはディセーブルにする手順は、次のとおりです。

ステップ 1 Fabric を展開し、VSAN を展開してから、FSPF を設定する VSAN に対して FSPF を選択します。

Information ペインに FSPF 設定が表示されます（図18-3 を参照）。

ステップ 2 FSPF をイネーブルにする場合は、Status Admin ドロップダウン リストを up に設定します。FSPF をディセーブルにする場合は、down に設定します。

ステップ 3 これらの変更を保存する場合は、Apply Changes をクリックします。保存されていない変更を廃棄する場合は、Undo Changes をクリックします。

FSPF リンク コストの概要

FSPF はファブリック内のすべてのスイッチのリンク ステートを追跡し、データベース内の各リンクにコストを関連付けて、最小コストのパスを選択します。インターフェイスに関連付けられたコストを管理上変更して、FSPF ルート選択を実行することができます。コストを指定する整数値の有効範囲は 1 ～ 65,535 です。1 Gbps のデフォルト コストは 1000、2 Gbps のデフォルト コストは 500 です。

FSPF リンク コストの設定

Fabric Manager を使用して FSPF リンク コストを設定する手順は、次のとおりです。

ステップ 1 Physical Attributes ペインで、Switches > Interfaces を展開して、FC Physical を選択します。

Information ペインにインターフェイス設定が表示されます。

ステップ 2 FSPF タブをクリックします。

Information ペインに FSPF インターフェイスの設定が表示されます（図18-4 を参照）。

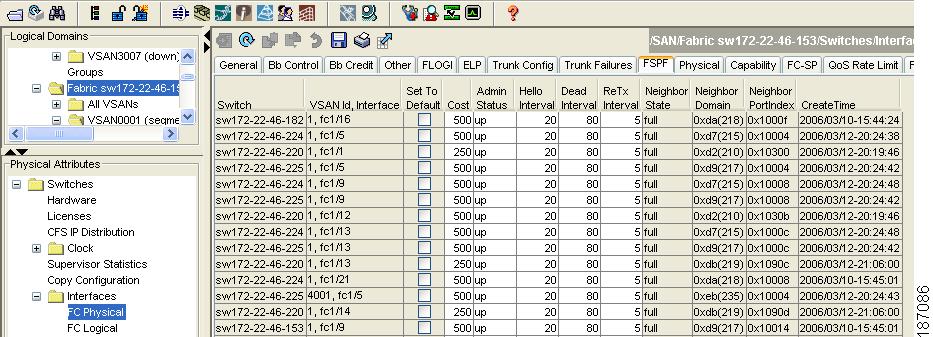

図18-4 ファイバ チャネルの物理 FSPF インターフェイス

ステップ 3 スイッチの Cost フィールドをダブルクリックして、値を変更します。

ステップ 4 これらの変更を保存する場合は、Apply Changes をクリックします。保存されていない変更を廃棄する場合は、Undo Changes をクリックします。

ハロー タイム インターバルの概要

FSPF ハロー タイム インターバルを設定して、リンク状態を検証するために定期的に送信される hello メッセージのインターバルを指定できます。指定できる値は、整数値で 1 ～ 65,535 秒です。

（注） この値は、ISL の両端のポートで同じ値にする必要があります。

ハロー タイム インターバルの設定

Fabric Manager を使用して FSPF ハロー タイム インターバルを設定する手順は、次のとおりです。

ステップ 1 Physical Attributes ペインで、Switches > Interfaces を展開して、FC Physical を選択します。

Information ペインにインターフェイス設定が表示されます。

ステップ 2 FSPF タブをクリックします。

Information ペインに FSPF インターフェイスの設定が表示されます（図18-4 を参照）。

ステップ 3 スイッチの Hello Interval フィールドを変更します。

ステップ 4 これらの変更を保存する場合は、Apply Changes をクリックします。保存されていない変更を廃棄する場合は、Undo Changes をクリックします。

デッド タイム インターバルの概要

FSPF デッド タイム インターバルを設定し、hello メッセージが受信される最大間隔を指定することができます。この期間を過ぎると、ネイバーは存在しないとみなされ、データベースから削除されます。指定できる値は、整数値で 1 ～ 65,535 秒です。

（注） この値は、ISL の両端のポートで同じ値にする必要があります。

デッド タイム インターバルの設定

Fabric Manager を使用して FSPF デッド タイム インターバルを設定する手順は、次のとおりです。

ステップ 1 Physical Attributes ペインで、Switches > Interfaces を展開して、FC Physical を選択します。

Information ペインにインターフェイス設定が表示されます。

ステップ 2 FSPF タブをクリックします。

Information ペインに FSPF インターフェイスの設定が表示されます（図18-4 を参照）。

ステップ 3 スイッチの Dead Interval フィールドをダブルクリックして、新しい値を入力します。

ステップ 4 これらの変更を保存する場合は、Apply Changes をクリックします。保存されていない変更を廃棄する場合は、Undo Changes をクリックします。

再送信インターバルの概要

確認応答されていないリンク ステート アップデートをインターフェイスから送信するまでの時間を指定します。再送信インターバルを指定する値には、1 ～ 65,535 秒の整数値を指定できます。

（注） この値は、インターフェイスの両端のスイッチで同じ値にする必要があります。

再送信インターバルの設定

Fabric Manager を使用して FSPF 再送信タイム インターバルを設定する手順は、次のとおりです。

ステップ 1 Physical Attributes ペインで、Switches > Interfaces を展開して、FC Physical を選択します。

Information ペインにインターフェイス設定が表示されます。

ステップ 2 FSPF タブをクリックします。

Information ペインに FSPF インターフェイスの設定が表示されます（図18-4 を参照）。

ステップ 3 ReTx Interval フィールドをダブルクリックして、値を入力します。

ステップ 4 これらの変更を保存する場合は、Apply Changes をクリックします。保存されていない変更を廃棄する場合は、Undo Changes をクリックします。

特定のインターフェイスに対する FSPF のディセーブル化の概要

選択したインターフェイスに対して、FSPF プロトコルをディセーブル化することができます。デフォルトでは、FSPF はすべての E ポートおよび TE ポートでイネーブルです。このデフォルトをディセーブルにするには、インターフェイスをパッシブに設定します。

（注） FSPF プロトコルを機能させるには、インターフェイスの両端で FSPF をイネーブルにする必要があります。

特定のインターフェイスに対する FSPF のディセーブル化

選択したインターフェイスに対して、FSPF プロトコルをディセーブルにすることができます。デフォルトでは、FSPF はすべての E ポートおよび TE ポートでイネーブルです。このデフォルトをディセーブルにするには、インターフェイスをパッシブに設定します。

Fabric Manager を使用して特定のインターフェイスに対して FSPF をディセーブルにする手順は、次のとおりです。

ステップ 1 Physical Attributes ペインで、Switches > Interfaces を展開して、FC Physical を選択します。

Information ペインにインターフェイス設定が表示されます。

ステップ 2 FSPF タブをクリックします。

Information ペインに FSPF インターフェイスの設定が表示されます（図18-4 を参照）。

ステップ 3 Admin Status ドロップダウン リストで、down を選択します。

ステップ 4 これらの変更を保存する場合は、Apply Changes をクリックします。保存されていない変更を廃棄する場合は、Undo Changes をクリックします。

選択したインターフェイスに対して、FSPF プロトコルをディセーブルにすることができます。デフォルトでは、FSPF はすべての E ポートおよび TE ポートでイネーブルです。このデフォルトをディセーブルにするには、インターフェイスをパッシブに設定します。

FSPF データベースの表示

指定された VSAN の FSPF データベースには、次の情報が格納されています。

• LSR タイプ

• LSR 所有者のドメイン ID

• アドバタイジング ルータのドメイン ID

• LSR の経過時間

• LSR を示す番号

• リンク数

Device Manager を使用して FSPF データベースを表示する手順は、次のとおりです。

ステップ 1 FC > Advanced > FSPF を選択します。

FSPF ダイアログボックスが表示されます（図18-5 を参照）。

図18-5 Device Manager の FSPF ダイアログボックス

ステップ 2 LSDB LSRs タブをクリックします。

FSPF データベース情報が表示されます（図18-6 を参照）。

図18-6 LSDB LSRs タブの FSPF データベース情報

ステップ 3 Close をクリックして、ダイアログボックスを閉じます。

FSPF 統計情報の表示

Fabric Manager を使用して FSPF 統計情報を表示する手順は、次のとおりです。

ステップ 1 Fabric を展開し、VSAN を展開してから、Logical Domains ペインで FSPF を選択します。

FSPF 設定ダイアログボックスが表示されます。

ステップ 2 Statistics タブをクリックします。

Information ペインに FSPF VSAN 統計情報が表示されます（図18-7 を参照）。

図18-7 FSPF VSAN 統計情報

ステップ 3 Interface Statistics タブをクリックします。

Information ペインに FSPF インターフェイスの統計情報が表示されます。

ファイバ チャネル ルートの概要

各ポートは、FC ID に基づいてフレームを転送する転送ロジックを実行します。指定されたインターフェイスおよびドメインの FC ID を使用すると、スイッチ内の特定のルート（FC ID 111211 およびドメイン ID 3 など）にドメイン ID 1 を設定することができます（図18-8 を参照）。

図18-8 ファイバ チャネルのルート

ファイバ チャネル ルートの設定

FSPF をディセーブルにした場合は、ファイバ チャネル ルートを手動で設定できます。Device Manager を使用してファイバ チャネル ルートを設定する手順は、次のとおりです。

ステップ 1 FC > Advanced > Routes をクリックします。

FC Static Route Configuration ダイアログボックスが表示されます（図18-9 を参照）。

図18-9 Fibre Channel Static Route Configuration ダイアログボックス

ステップ 2 Create をクリックして、スタティック ルートを作成します。

Create Route ダイアログボックスが表示されます（図18-10 を参照）。

図18-10 Create Fibre Channel Route ダイアログボックス

ステップ 3 このルートを設定している VSAN ID を選択します。

ステップ 4 ルートを設定しているデバイスの宛先アドレスおよび宛先マスクを入力します。

ステップ 5 この宛先に到達するために使用するインターフェイスを選択します。

ステップ 6 ネクストホップのドメイン ID およびルート メトリックを選択します。

ステップ 7 local または remote オプション ボタンを選択します。

ステップ 8 これらの変更を保存するには、Create をクリックします。変更を保存せずに終了するには、Close をクリックします。

ネットワーク フレーム順序の再設定の概要

ネットワーク内のルートが変更された場合は、新規に選択されたパスが古いルートよりも高速であったり、輻輳がが少なかったりすることがあります。

図18-11 ルート変更配信

図18-11 では、スイッチ 1 からスイッチ 4 への新しいパスの方が高速です。このシナリオでは、フレーム 3、フレーム 4 が、フレーム 1、フレーム 2 よりも先に配信されることがあります。

順序保証機能がイネーブルな場合、ネットワーク内のフレームは次のように配信されます。

• ネットワーク内のフレームは、送信時に順序どおりに配信されます。

• ネットワーク遅延ドロップ期間内に順序どおりに配信されなかったフレームは、ネットワーク内でドロップされます。

SAN ポート チャネル フレーム順序の再設定の概要

SAN ポート チャネル内でリンクが変更されると、同じ交換処理または同じフロー内のフレームが、元のパスから、より高速な別のパスに切り替えられることがあります。

図18-12 リンク輻輳配信

図18-12 では、古いパスのポート（レッドの点）が輻輳しています。この場合、フレーム 3、フレーム 4 が、フレーム 1 およびフレーム 2 よりも先に配信されることがあります。

順序どおりの配信機能がイネーブルな場合に、ポート チャネル リンクが変更されると、SAN ポート チャネルを経由するフレームは次のように配信されます。

• 古いパスを使用するフレームは、新しいフレームが着信する前に配信されます。

• 新しいフレームは、ネットワーク遅延ドロップ期間が経過して古いフレームがすべて一度に削除されたあとに、新しいパスを介して配信されます。

ネットワーク遅延ドロップ期間内に、古いパスを介して順序どおりに配信できなかったフレームはドロップされます。「ドロップ遅延時間の設定」を参照してください。

順序どおりの配信のイネーブル化の概要

特定の VSAN またはスイッチ全体で、順序どおりの配信機能をイネーブルにすることができます。Nexus 5000 シリーズ スイッチでは、順序どおりの配信はデフォルトでディセーブルです。

ヒント この機能は、順序どおりではないフレームを処理できないデバイスがスイッチ内にある場合に限り、イネーブルにすることを推奨します。通常のファブリック処理中は、Nexus 5000 シリーズ スイッチ内のロード バランシング アルゴリズムによって、フレームの順序どおりの配信が保証されます。送信元 FC ID、宛先 FC ID、および OX ID に基づくロード バランシング アルゴリズムはハードウェア内で実行され、パフォーマンスは低下しません。ただし、順序どおりの配信機能がイネーブルな場合にファブリックに障害が発生すると、ファブリック転送が意図的に停止し、無秩序に転送された可能性のあるフレームがファブリックから除去されるため、リカバリが遅れます。

順序どおりの配信のグローバルなイネーブル化

順序どおりの配信パラメータがスイッチのすべての VSAN で一様になるように設定するには、順序どおりの配信をグローバルにイネーブル化します。

順序どおりの配信は、ファブリック全体で必要な場合のみグローバルにイネーブル化してください。それ以外の場合は、IOD 機能が必要な VSAN に対してのみ、IOD をイネーブルにしてください。

特定の VSAN に対する順序どおりの配信のイネーブル化

VSAN を作成すると、グローバルな順序保証値が自動的に継承されます。このグローバル値を上書きするには、新しい VSAN の順序保証をイネーブルまたはディセーブルにします。

Fabric Manager を使用して、マルチキャスト ツリー計算に値が最も小さなドメイン スイッチを使用する手順は、次のとおりです。

ステップ 1 ファブリックを展開して、 All VSANS を選択します。

ステップ 2 Attributes タブをクリックします。

Information ペインに一般的な VSAN 属性が表示されます（図18-13 を参照）。

図18-13 一般的な VSAN 属性

ステップ 3 InOrder Delivery チェックボックスをオンにして、スイッチに対して IOD をイネーブルにします。

ステップ 4 これらの変更を保存する場合は、Apply Changes をクリックします。保存されていない変更を廃棄する場合は、Undo Changes をクリックします。

ドロップ遅延時間の設定

スイッチ全体またはスイッチ内の特定の VSAN のデフォルトの遅延時間を変更できます。

Fabric Manager を使用して特定のスイッチのドロップ遅延時間を設定する手順は、次のとおりです。

ステップ 1 ファブリックを展開して、All VSANS を選択します。

Information ペイン内に VSAN の設定が表示されます。

ステップ 2 Attributes タブをクリックします。

Information ペインに一般的な VSAN 属性が表示されます（図18-14 を参照）。

図18-14 一般的な VSAN 属性

ステップ 3 Network Latency フィールドをダブルクリックして、値を変更します。

ステップ 4 これらの変更を保存する場合は、Apply Changes をクリックします。保存されていない変更を廃棄する場合は、Undo Changes をクリックします。
