章のタイトル： 仮想インターフェイスの設定
仮想インターフェイスの設定
ここでは、Nexus 5000 シリーズ スイッチの仮想インターフェイス設定について説明します。この章の内容は、次のとおりです。
仮想インターフェイスの概要
Nexus 5000 シリーズ スイッチは、I/O Consolidation（IOC）をサポートしています。IOC では、スイッチとサーバ間の同一の物理イーサネット接続でファイバ チャネルおよびイーサネット トラフィックを伝送できます。 IOC の詳細については、 第 1 章「製品概要」 を参照してください。
仮想インターフェイスの概念は、同一物理イーサネットで伝送される論理接続のエミュレートに使用されます。Nexus 5000 シリーズ スイッチは、仮想イーサネットおよび仮想ファイバ チャネル インターフェイスをサポートしています。
設定の目的で、仮想イーサネットまたは仮想ファイバ チャネル インターフェイスが物理イーサネット インターフェイスのレイヤ 2 サブインターフェイスとして実装されます。イーサネット インターフェイスに設定できる論理機能（VLAN や ACL など）は、それぞれの仮想イーサネット インターフェイスに設定できます。論理ファイバ チャネル機能（VSAN など）は、仮想ファイバ チャネル インターフェイスに設定できます。
（注） 仮想インターフェイスは、管理ステートが down に設定されている状態で作成されます。仮想インターフェイスを作動させるには、管理ステートを明示的に設定する必要があります。
仮想インターフェイスの設定
ここでは、仮想インターフェイスの設定方法について説明します。ここで説明する内容は、次のとおりです。
•
「物理イーサネット インターフェイスへの VIG のバインド」
VIG の作成
Virtual Interface Group（VIG）を作成する手順は、次のとおりです。
ステップ 1 Physical Attributes ペインで、 Switches > Interfaces > Ethernet > FCoE を展開して、 Virtual Interface Groups を選択します。
Information ペインに Virtual Interface Groups が表示されます（図9-1 を参照）。

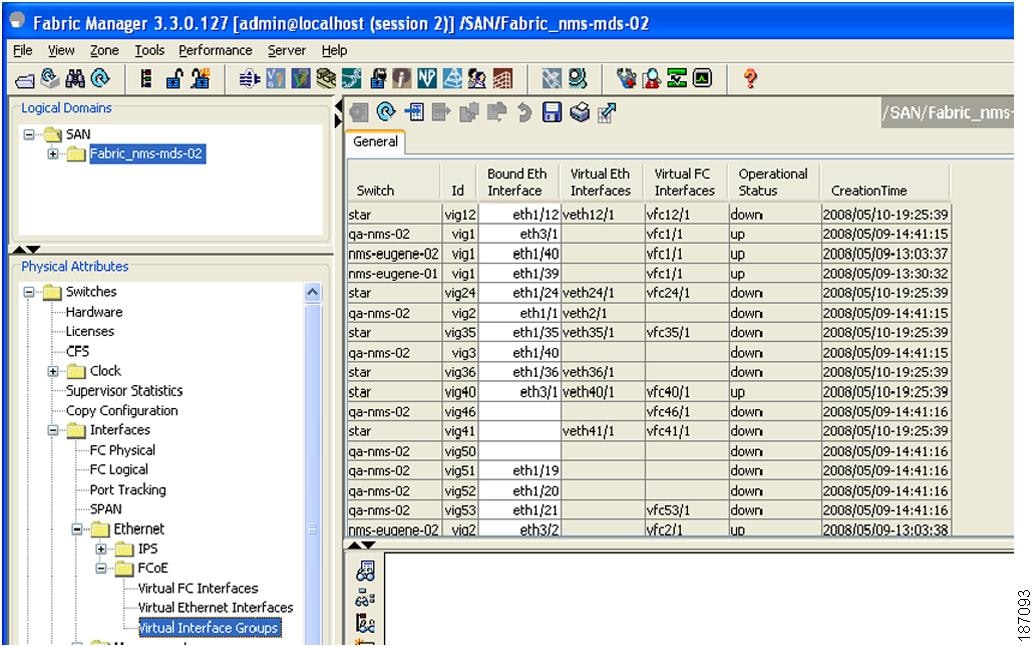

図9-1 Virtual Interface Group Information ペイン
ステップ 2 Virtual Interface Group Information ペイン ツールバーで、 Create Row アイコンをクリックします。
Create VIG ダイアログボックスが表示されます（図9-2 を参照）。
ステップ 3 Switch プルダウン メニューからスイッチを選択します。
ステップ 4 Id フィールドに、VIG 番号を入力します。
ステップ 5 （任意）VIG にバインドする物理イーサネット インターフェイスを選択します。
Virtual Interface Groups テーブルに、新しく作成した VIG が表示されます。Create Virtual Interface Group ダイアログボックスの Id フィールドが 1 ずつ増加します。
ステップ 6 （任意）さらに VIG を作成するには、ステップ 3 ～ 6 を繰り返します。
VIG ウィザードの使用
VIG ウィザードを使用して VIG を作成する手順は、次のとおりです。
ステップ 1 ツールバーで Virtual Interface Group ボタンをクリックします。
Virtual Interface Group ウィザード ダイアログボックスが表示されます（図9-3 を参照）。

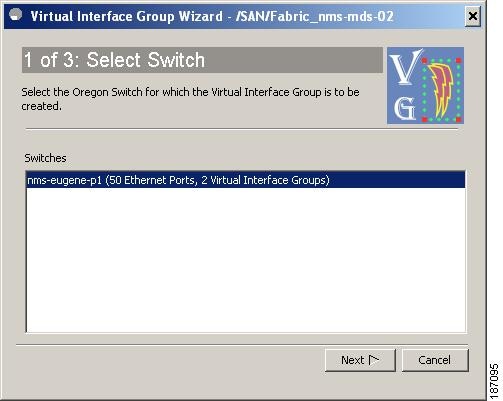

図9-3 Virtual Interface Group ウィザード
ステップ 2 Virtual Interface Group ウィザード の指示に従います。VIG が作成されるスイッチ、VIG に関連付けられる物理イーサネット ポート、および VIG ID を選択します。
ステップ 3 Finish をクリックして、その変更をコミットして配信します。
物理イーサネット インターフェイスへの VIG のバインド
物理イーサネット ポートに VIG をバインドする手順は、次のとおりです。
ステップ 1 Physical Attributes ペインで、 Switches > Interfaces > Ethernet > FCoE を展開して、 Virtual Interface Groups を選択します。
Information ペインに Virtual Interface Groups が表示されます（図9-1 を参照）。
ステップ 2 変更する必要がある VIG の Bound Eth Interface エントリをクリックします。物理インターフェイスを入力します。
ステップ 3 Apply Changes をクリックして、その変更をコミットして配信します。
VIG の削除
ステップ 1 Physical Attributes ペインで、 Switches > Interfaces > Ethernet > FCoE を展開して、 Virtual Interface Groups を選択します。
Information ペインに Virtual Interface Groups が表示されます（図9-1 を参照）。
ステップ 3 Delete Row アイコンをクリックします。
ステップ 5 Apply アイコンをクリックして、変更を適用します。
VI ウィザードの使用
ステップ 1 ツールバーで Virtual Interface ボタンをクリックします。

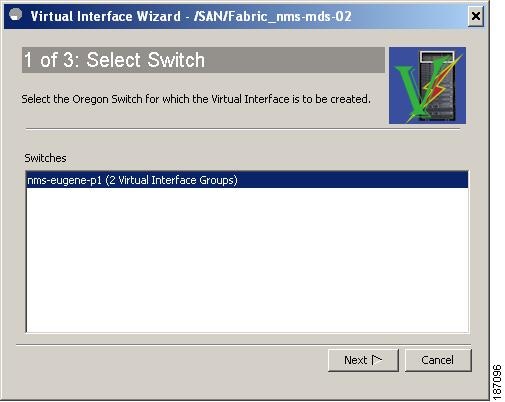

Virtual Interface Wizard ダイアログボックスが表示されます（図9-4 を参照）。
ステップ 2 Virtual Interface ウィザード の指示に従います。Virtual Interface（VI）が作成されるスイッチ、VI を含める VIG を選択し、VI タイプ（イーサネットまたはファイバ チャネル）を指定します。ウィザードは、VI ID を 1 に設定します。
ステップ 3 Finish をクリックして、その変更をコミットして配信します。
仮想イーサネット インターフェイスの作成
仮想イーサネット インターフェイスを作成する手順は、次のとおりです。
ステップ 1 Physical Attributes ペインで、 Switches 、 Interfaces 、 Ethernet 、 FCoE 、 Virtual Interfaces の順に展開して、 Ethernet を選択します。
Virtual Ethernet Information ペインが表示されます（図9-5 を参照）。
ステップ 2 Information ペイン ツールバーで、 Create Row アイコンをクリックします。
Virtual Ethernet ダイアログボックスが表示されます（図9-6 を参照）。
ステップ 3 Switch プルダウン メニューからスイッチを選択します。
ステップ 4 VIG ID フィールドに、VIG ID を入力します。VI ID は、1 に設定されます。
ステップ 6 Apply アイコンをクリックして、変更を適用します。
仮想イーサネット インターフェイスの削除
仮想イーサネット インターフェイスを削除する手順は、次のとおりです。
ステップ 1 Physical Attributes ペインで、 Switches > Interfaces > Ethernet > FCoE を展開して、 Virtual Ethernet Interfaces を選択します。
Virtual Ethernet Information ペインが表示されます（図9-5 を参照）。
ステップ 2 Information ペインの Virtual Ethernet の行を選択します。
ステップ 3 Information ペイン ツールバーで、 Delete Row アイコンをクリックします。
仮想ファイバ チャネル インターフェイスの作成
仮想ファイバ チャネル インターフェイスを作成する手順は、次のとおりです。
ステップ 1 Physical Attributes ペインで、 Switches > Interfaces > Ethernet > FCoE を展開して、 Virtual FC Interfaces を選択します。
ステップ 2 Information ペイン ツールバーで、 Create Row アイコンをクリックします。
Virtual Ethernet ダイアログボックスが表示されます（図9-7 を参照）。
ステップ 3 Switch プルダウン メニューからスイッチを選択します。
ステップ 4 VIG ID フィールドに、VIG ID を入力します。インターフェイス ID は、1 の値に設定されています。
仮想ファイバ チャネル インターフェイスの削除
仮想ファイバ チャネル インターフェイスを削除する手順は、次のとおりです。
ステップ 1 Physical Attributes ペインで、 Switches > Interfaces > Ethernet > FCoE を展開して、 Virtual FC Interfaces を選択します。
Virtual Fibre Channel Information ペインが表示されます。
ステップ 2 Information ペインの仮想ファイバ チャネルの行を選択します。
ステップ 3 Information ペイン ツールバーで、 Delete Row アイコンをクリックします。
