IPsec VPN ハイ アベイラビリティ拡張機能

IPsec VPN ハイ アベイラビリティ拡張機能:逆ルート注入(RRI)およびホットスタンバイ ルータ プロトコル(HSRP)と IPsec。これらの 2 つの機能を一緒に使用すると、VPN におけるネットワーク設計を簡素化できるほか、ゲートウェイ リストを定義する場合にリモート ピアの設定の複雑さを低減することができます。


Note


セキュリティに対する脅威は、脅威からの保護に役立つ暗号化技術と同様に絶え間なく変化しています。シスコの暗号化に関する最新の推奨事項の詳細は、『Next Generation Encryption』(NGE)ホワイトペーパーを参照してください。


IPsec VPN ハイ アベイラビリティ拡張機能に関する情報

Reverse Route Injection

逆ルート注入(RRI)は、冗長性やロード バランシングが求められるバーチャル プライベート ネットワーク(VPN)のネットワーク設計を簡素化します。RRI は、ダイナミック クリプト マップとスタティック クリプト マップのどちらを使用する場合でも適用できます。

RRI には次の利点があります。

  • 複数の(冗長な)VPN ヘッドエンド デバイスがある環境で、IPsec トラフィックを特定の VPN ヘッドエンド デバイスにルーティングできます。

  • 特に、リモート デバイスのルート フラッピングが多く発生する環境で IKE キープアライブを使用するとき、ヘッドエンド デバイス間のリモート セッションの予測可能なフェールオーバー時間を保証します(ルート収束の効果は考慮されません。これは、使用されるルーティング プロトコルとネットワークの規模によって異なるためです)。

  • ルートが動的にアップストリーム デバイスで学習されるので、アップストリーム デバイス上でスタティック ルートを管理する必要はありません。

ダイナミック クリプト マップと連動する場合、リモート ピアが RRI 対応のルータとの IPsec セキュリティ アソシエーション(SA)を確立すると、スタティック ルートが、そのリモート ピアによって保護されたサブネットまたはホストごとに作成されます。スタティック クリプト マップの場合、スタティック ルートが拡張アクセス リスト ルールの各宛先に対して作成されます。アクセス コントロール リスト(ACL)を持つスタティック クリプト マップで RRI を使用すると、IPsec SA のネゴシエーションがなくても、ルートは常に存在します。


Note


RRI を使用する ACL では、any キーワードを使用できません。


作成されたルートは任意のダイナミック ルーティング プロトコルに注入され、周囲のデバイスに配布されます。このトラフィック フローでは、IPsec を正しい SA 全体に転送するために適切な RRI ルータに誘導し、IPsec ポリシーの不一致およびパケット喪失を回避する必要があります。

次の図は、RRI 設定機能のトポロジを示します。リモート A にルータ A がサービスを提供し、リモート B はルータ B に接続します。このようにして、セントラル サイトにある VPN ゲートウェイ全体にロードバランシングを提供します。セントラル サイトのデバイスの RRI により、ネットワーク内部の他のルータは、正しい転送判断を自動的に実行できるようになります。また、RRI により、内部ルータのスタティック ルートを管理する必要がなくなります。

Figure 1. 逆ルート注入設定機能を示すトポロジ

ホットスタンバイ ルータ プロトコルおよび IPsec

ホットスタンバイ ルータ プロトコル(HSRP)は、1 つのルータのアベイラビリティに頼らなくても、イーサネット ネットワークのホストから IP トラフィックをルーティングすることで、ネットワークのハイ アベイラビリティを実現します。HSRP は、ICMP Router Discovery Protocol(IRDP)などのルータ ディスカバリ プロトコルをサポートしないホスト、および選択したルータがリロードしたときまたはオフになったときに新しいルータに切り替える機能を備えていないホストには特に便利です。この機能がないと、ルータ障害が原因でデフォルト ゲートウェイを失うルータはネットワークと通信できません。

HSRP は、スタンバイ コマンドライン インターフェイス(CLI)コマンドを使用して LAN インターフェイス上に設定できます。インターフェイスから、ローカル IPsec ID またはローカル トンネル エンドポイントとしてスタンバイ IP アドレスを使用できます。

スタンバイ IP アドレスをトンネル エンドポイントとして使用すると、HSRP を使用してフェールオーバーを VPN ルータに適用できます。リモート VPN ゲートウェイは、HSRP グループ内のアクティブ デバイスに所属するスタンバイ アドレスを使用してローカル VPN ルータに接続します。フェールオーバーの際、スタンバイ デバイスはスタンバイ IP アドレスの所有権を引き継いで、リモート VPN ゲートウェイへのサービスを開始します。

フェールオーバーは、HSRP を使用して VPN ルータに適用できます。リモート VPN ゲートウェイは、HSRP グループ内のアクティブ デバイスに所属するスタンバイ アドレスを使用してローカル VPN ルータに接続します。この機能では、定義の必要があるのは HSRP スタンバイ アドレスだけなので、ゲートウェイ リストの定義に関してリモート ピア上での設定の複雑さが軽減されます。

次の図は、拡張 HSRP 機能のトポロジを示します。トラフィックは、スタンバイ グループのアクティブ装置である、アクティブ ルータ P でサービスが提供されています。フェールオーバーが発生した場合、トラフィックは、元のスタンバイ装置であるルータ S に迂回されます。ルータ S は新しいアクティブ ルータの役割を想定し、スタンバイ IP アドレスの所有権を引き継ぎます。

Figure 2. ホットスタンバイ ルータ プロトコル機能を示すトポロジ

Note


フェールオーバーの場合、HSRP は、VPN ルータ間の IPsec 状態情報の転送を促進しません。つまり、この状態の転送が行われない場合、リモートに対する SA が削除され、インターネット キー交換(IKE)および IPsec SA を再確立する必要があります。IPsec フェールオーバーをさらに効率的に行うために、IKE キープアライブをすべてのルータ上でイネーブルにすることを推奨します。


IPsec VPN ハイ アベイラビリティ拡張機能の設定方法

ダイナミック クリプト マップでの逆ルート注入の設定

標準スタティック クリプト マップ エントリのようなダイナミック クリプト マップ エントリは各セットにグループ化されます。セットは、すべて同じダイナミック マップ名を持つダイナミック クリプト マップ エントリのグループですが、ダイナミック シーケンス番号はそれぞれ異なります。セットの各メンバーは、RRI に設定できます。

ダイナミック クリプト マップ エントリを作成し、RRI をイネーブルにするには、この項の手順を実行します。

SUMMARY STEPS

  1. enable
  2. configure terminal
  3. crypto dynamic-map map-name seq-num
  4. set transform-set
  5. reverse-route

DETAILED STEPS

  Command or Action Purpose

Step 1

enable

Example:


Router> enable

特権 EXEC モードを有効にします。

  • パスワードを入力します(要求された場合)。

Step 2

configure terminal

Example:


Router# configure terminal

グローバル コンフィギュレーション モードを開始します。

Step 3

crypto dynamic-map map-name seq-num

Example:


Router(config)# crypto dynamic-map mymap

ダイナミック クリプト マップ エントリを作成し、クリプト マップ コンフィギュレーション モードを開始します。

Step 4

set transform-set

Example:


Router(config-crypto-m)#set transform-set

このクリプト マップ エントリで許可するトランスフォーム セットを指定します。複数のトランスフォーム セットをプライオリティの順に表示します(最もプライオリティの高いものを先頭に表示)。

このエントリは、ダイナミック クリプト マップ エントリで必要とされる唯一の設定文です。

Step 5

reverse-route

Example:


Router(config-crypto-m)#reverse-route

送信元プロキシの情報を作成します。

スタティック クリプト マップでの逆ルート注入の設定

スタティック クリプト マップに RRI を設定する前に、次の内容に注意してください。

  • 逆ルートが mymap 2 でイネーブルになっていない場合、ルートはアクセス リスト 102 に基づいて作成されません。RRI は、デフォルトでイネーブルになっておらず、ルータ設定に表示されません。

  • アップストリーム デバイスに VPN ルートを配布するには、ルーティング プロトコルをイネーブルにしてください。

  • RRI 用に設定された VPN ルータ上でシスコ エクスプレス フォワーディング(CEF)が実行されている場合は、ネクスト ホップ デバイスを使用して、RRI 注入されたネットワークごとに隣接を設定する必要があります。これらのルートに対してネクスト ホップがルーティング テーブルで明示的に定義されていないので、プロキシ ARP をネクスト ホップ ルータ上でイネーブルにする必要があります(このルータによりそのデバイスのレイヤ 2 アドレスを使用して CEF 隣接関係を設定できます)。RRI 注入ルートが多い場合、RRI ルートが表す各サブネットからエントリがデバイスごとに作成されるので、隣接関係テーブルが非常に大きくなることがあります。

スタティック クリプト マップ セットに RRI を追加するには、この項の手順を実行します。

SUMMARY STEPS

  1. enable
  2. configure terminal
  3. crypto map map-name seq-num ipsec-isakmp
  4. set peer ip-address
  5. reverse-route
  6. match address
  7. set transform-set transform-set-name

DETAILED STEPS

  Command or Action Purpose

Step 1

enable

Example:


Router> enable

特権 EXEC モードを有効にします。

  • パスワードを入力します(要求された場合)。

Step 2

configure terminal

Example:


Router# configure terminal

グローバル コンフィギュレーション モードを開始します。

Step 3

crypto map map-name seq-num ipsec-isakmp

Example:


Router(config)#crypto map mymap 3 ipsec-isakmp

ダイナミック クリプト マップ セットをスタティック クリプト マップ セットに追加し、インターフェイス コンフィギュレーション モードを開始します。

Step 4

set peer ip-address

Example:


Router(config-if)#set peer 209.165.200.248

クリプト マップ エントリに対して IPsec ピアの IP アドレスを指定します。

Step 5

reverse-route

Example:


Router (config-if)#reverse-route

スタティック ルートをクリプト アクセス コントロール リスト(ACL)に基づいて動的に作成します。

Step 6

match address

Example:


Router(config-if)# match address

クリプト マップ エントリの拡張アクセス リストを指定します。

Step 7

set transform-set transform-set-name

Example:


Router (config-if)# set transform-set my_t_set1

このクリプト マップ エントリで許可するトランスフォーム セットを指定します。複数のトランスフォーム セットをプライオリティ順(最高のプライオリティのものが最初)に列挙します。

IPsec を使用した HSRP の設定

IPsec を使用して HSRP を設定する場合、次の条件を満たさなければならないことがあります。

  • スタンバイ IP アドレスまたはスタンバイ名をインターフェイス上で変更した場合、HSRP をインターフェイス上のクリプト マップに適用するときに、クリプト マップを再度適用する必要があります。

  • HSRP がインターフェイス上のクリプト マップに適用され、そのインターフェイスからスタンバイ IP アドレスまたはスタンバイ名を削除した場合、暗号トンネル エンドポイントは、そのインターフェイスの実際の IP アドレスに再初期化されます。

  • IPsec フェールオーバーの要件があるインターフェイスにスタンバイ IP アドレスおよびスタンバイ名を追加する場合、適切な冗長情報を使用してクリプト マップを再度適用する必要があります。

  • スタンバイ プライオリティは、アクティブ ルータとスタンバイ ルータ上で等しくなる必要があります。等しくない場合、プライオリティが高いルータがアクティブ ルータを引き継ぎます。以前アクティブだったルータが再度アップ状態になり、ただちにアクティブ ロールを引き継いたためスタンバイの報告がされず同期化しない場合、接続は廃棄されます。

  • HSRP 追跡されるインターフェイスの、スタンバイ ルータおよびアクティブ ルータ上の IP アドレスは、他方のルータより低く、あるいは高くする必要があります。プライオリティが等しい(HA 要件)場合、HSRP はアクティブ状態に基づいた IP アドレスを割り当てます。ルータ A のパブリック IP アドレスはルータ B のパブリック IP アドレスよりも低いが、プライベート インターフェイスに関してはその逆になるようなアドレッシング方式が存在する場合、アクティブ/スタンバイとスタンバイ/アクティブのように分裂した状況が発生し、接続が切断される可能性があります。


Note


IPsec を使用せずに HSRP を設定するには、『IP Application Services Configuration Guide』の「Configuring IP Services」モジュールを参照してください。


インターフェイスにクリプト マップ セットを適用するには、この項の手順を実行します。

SUMMARY STEPS

  1. enable
  2. configure terminal
  3. interface type slot / port
  4. standby name group-name
  5. standby ip ip-address
  6. crypto map map-name redundancy [standby-name ]

DETAILED STEPS

  Command or Action Purpose

Step 1

enable

Example:


Router>enable

特権 EXEC モードを有効にします。

  • パスワードを入力します(要求された場合)。

Step 2

configure terminal

Example:


Router#configure terminal

グローバル コンフィギュレーション モードを開始します。

Step 3

interface type slot / port

Example:


Router(config)#interface GigabitEthernet 0/0

インターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。

Step 4

standby name group-name

Example:


Router(config-if)#standby name mygroup

スタンバイのグループ名を指定します。

Step 5

standby ip ip-address

Example:


Router(config-if)#standby ip 209.165.200.249

スタンバイ グループの IP アドレスを指定します。

  • グループ内のデバイスごとにこのコマンドが必要です。

Step 6

crypto map map-name redundancy [standby-name ]

Example:


Router (config-if)#crypto map mymap redundancy

IPsec のトンネル エンドポイントとして IP 冗長アドレスを指定します。

VPN IPsec 暗号設定の確認

SUMMARY STEPS

  1. enable
  2. show crypto ipsec transform-set
  3. show crypto map [interface interface | tag map-name ]
  4. show crypto ipsec sa [map map-name | address | identity ] [detail ]
  5. show crypto dynamic-map [tag map-name ]

DETAILED STEPS

  Command or Action Purpose

Step 1

enable

Example:


Router> enable

特権 EXEC モードを有効にします。

  • パスワードを入力します(要求された場合)。

Step 2

show crypto ipsec transform-set

Example:


Router#show crypto ipsec transform-set

トランスフォーム セットの設定を表示します。

Step 3

show crypto map [interface interface | tag map-name ]

Example:


Router#show crypto map tag mycryptomap

クリプト マップ コンフィギュレーションを表示します。

Step 4

show crypto ipsec sa [map map-name | address | identity ] [detail ]

Example:


Router#show crypto ipsec sa address detail

IPsec SA に関する情報を表示します。

Step 5

show crypto dynamic-map [tag map-name ]

Example:


Router#show crypto dynamic-map tag mymap

ダイナミック クリプト マップに関する情報を表示します。

HSRP を使用した仮想トンネルインターフェイスでのハイアベイラビリティ冗長性の設定

Hot Standby Router Protocol(HSRP)を使用して、仮想トンネルインターフェイス(VTI)で IPsec のハイアベイラビリティ(HA)冗長性を設定し、アクティブ HSRP デバイスとリモートデバイスの間で IPsec セッションを確立できます。このトポロジでは、リモートデバイスが、優先順位設定に基づいて HSRP アクティブデバイスとの IPsec セッションを確立します。優先順位が高いデバイスが、アクティブデバイスとして動作します。アクティブデバイスがダウンすると、スタンバイデバイスから新しい IPsec セッションが確立されます。

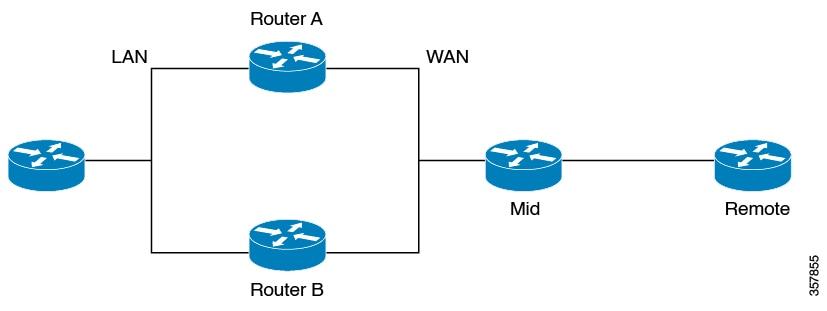

図 3. HSRP を使用した仮想トンネルインターフェイスの冗長性ハイアベイラビリティを示すトポロジ

HSRP を使用して仮想トンネルインターフェイスの HA 冗長性を設定するには、次の手順を実行します。

  • デバイス A とデバイス B を HA 設定で設定します。

  • VTI トンネルの送信元アドレスは、物理インターフェイスの VIP アドレスを指す必要があります。

  • HSRP ペアのアクティブデバイスへの IPsec セッションを確立するようにリモートデバイスを設定します。

デバイス A および B の IPsec 仮想トンネルインターフェイスでの HA の設定

SUMMARY STEPS

  1. enable
  2. configure terminal
  3. crypto IPsec profile profile-name
  4. set transform-set transform-set-name [transform-set-name2...transform-set-name6]
  5. set ikev2 profile ikev2 profile-name
  6. crypto ikev2 dpd interval retry-interval {on-demand | periodic}
  7. exit
  8. interface type number
  9. ip address address mask
  10. tunnel source ip address
  11. tunnel mode ipsec ipv4
  12. tunnel destination ip-address
  13. tunnel protection IPsec profile profile-name
  14. exit
  15. interface type slot/port number
  16. ip address address mask
  17. standbygroup-number ip [IP [secondary]]
  18. standbygroup-number priority priority name
  19. standbygroup-number preempt
  20. standbygroup-number name name
  21. standbygroup-number track type [interface-priority]
  22. negotiate auto
  23. exit
  24. interface type slot/port number
  25. ip address address mask
  26. standbygroup-number ip [IP [secondary]]
  27. standbygroup-number priority priority name
  28. standbygroup-number preempt
  29. standbygroup-number track type [interface-priority]
  30. negotiate auto
  31. exit
  32. 同じ手順を繰り返して、デバイス B を設定します。

DETAILED STEPS

  Command or Action Purpose

Step 1

enable

Example:


Device> enable

特権 EXEC モードを有効にします。

  • パスワードを入力します(要求された場合)。

Step 2

configure terminal

Example:


Device# configure terminal

グローバル コンフィギュレーション モードを開始します。

Step 3

crypto IPsec profile profile-name

Example:


Device(config)# crypto IPsec profile TUNNEL-PROFILE-SITE

2 つの IPsec デバイス間の IPsec 暗号化に使用される IPsec パラメータを定義して、IPsec プロファイル コンフィギュレーション モードを開始します。

Step 4

set transform-set transform-set-name [transform-set-name2...transform-set-name6]

Example:


Device(config-ipsec-profile)# set transform-set tset1

使用可能なトランスフォーム セットを指定します。

Step 5

set ikev2 profile ikev2 profile-name

Example:


Device(config-ipsec-profile)# set ikev2-profile ikev2profile

使用可能なトランスフォーム セットを指定します。

Step 6

crypto ikev2 dpd interval retry-interval {on-demand | periodic}

Example:


Device(config-ikev2-profile)# crypto ikev2 dpd 10 2 periodic

この手順は任意です。(任意)プロファイルと一致したピアの Dead Peer Detection(DPD; デッドピア検出)をグローバルに設定します。デフォルトでは、Dead Peer Detection(DPD; デッドピア検出)は無効化されています。

Step 7

exit

Example:

Device(ipsec-profile)# exit

IPsec プロファイル コンフィギュレーション モードを終了して、グローバル コンフィギュレーション モードを開始します。

Step 8

interface type number

Example:


Device(config)# interface tunnel 10

トンネルが設定されるインターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。

Step 9

ip address address mask

Example:


Device(config-if)# ip address 10.10.10.1 255.255.255.0

IP アドレスおよびマスクを指定します。

Step 10

tunnel source ip address

Example:


Device(config-if)# tunnel source 2.2.2.1

トンネル送信元アドレスを指定します。IPsec HA の場合、このトンネル送信元アドレスは、トンネルを終端する物理インターフェイスの HSRP VIP(仮想 IP)アドレスを指す必要があります。

Step 11

tunnel mode ipsec ipv4

Example:

Device(config-if)# tunnel mode ipsec ipv4

トンネルのモードを定義します。

Step 12

tunnel destination ip-address

Example:


Device(config-if)# tunnel destination 3.3.3.5

トンネルの宛先の IP アドレスを指定します。

Step 13

tunnel protection IPsec profile profile-name

Example:


Device(config-if)# tunnel protection IPsec profile TUNNEL-PROFILE-SITE

トンネル インターフェイスを IPsec プロファイルに関連付けます。

Step 14

exit

Example:

Device(config-if)# exit

インターフェイス コンフィギュレーション モードを終了し、特権 EXEC モードに戻ります。

Step 15

interface type slot/port number

Example:


Device(config)# interface GigabitEthernet0/0/0

ギガビット イーサネット インターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。

Step 16

ip address address mask

Example:


Device(config-if)# ip address 2.2.2.2 255.255.255.0

IP アドレスおよびマスクを指定します。

Step 17

standbygroup-number ip [IP [secondary]]

Example:


Device(config-if)# standby 1 ip 2.2.2.1

Hot Standby Router Protocol(HSRP)をアクティブにするスタンバイ IPアドレスを指定します。

Step 18

standbygroup-number priority priority name

Example:


Device(config-if)# standby 1 priority 105

Hot Standby Router Protocol(HSRP)をアクティブにするスタンバイ優先順位を指定します。

Step 19

standbygroup-number preempt

Example:


Device(config-if)# standby 1 preempt

Hot Standby Router Protocol(HSRP)をアクティブにするスタンバイプリエンプトを指定します。

Step 20

standbygroup-number name name

Example:


Device(config-if)# standby 1 name IPSEC-VTI-HA

Hot Standby Router Protocol(HSRP)をアクティブにするスタンバイ名を指定します。

Step 21

standbygroup-number track type [interface-priority]

Example:


Device(config-if)# standby 1 track 200 decrement 10

他のインターフェイスを追跡するインターフェイスを指定します。これにより、他のインターフェイスの 1 つがダウンした場合は、そのデバイスのホットスタンバイ優先順位が減少します。

Step 22

negotiate auto

Example:


Device(config-if)# negotiation auto

ギガビット イーサネット インターフェイスの速度、デュプレックス、および自動フロー制御を自動ネゴシエーションプロトコルで設定できるようにします。

Step 23

exit

Example:

Device(config-if)# exit

インターフェイス コンフィギュレーション モードを終了し、特権 EXEC モードに戻ります。

Step 24

interface type slot/port number

Example:


Device(config)# interface GigabitEthernet0/0/1

ギガビット イーサネット インターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。

Step 25

ip address address mask

Example:


Device(config-if)# ip address 1.1.1.2 255.255.255.0

IP アドレスおよびマスクを指定します。

Step 26

standbygroup-number ip [IP [secondary]]

Example:


Device(config-if)# standby 2 ip 1.1.1.1

Hot Standby Router Protocol(HSRP)をアクティブにするスタンバイ IPアドレスを指定します。

Step 27

standbygroup-number priority priority name

Example:


Device(config-if)# standby 2 priority 105

Hot Standby Router Protocol(HSRP)をアクティブにするスタンバイ優先順位を指定します。

Step 28

standbygroup-number preempt

Example:


Device(config-if)# standby 2 preempt

Hot Standby Router Protocol(HSRP)をアクティブにするスタンバイプリエンプトを指定します。

Step 29

standbygroup-number track type [interface-priority]

Example:


Device(config-if)# standby 2 track 100 decrement 10

他のインターフェイスを追跡するインターフェイスを指定します。これにより、他のインターフェイスの 1 つがダウンした場合は、そのデバイスのホットスタンバイ優先順位が減少します。

Step 30

negotiate auto

Example:


Device(config-if)# negotiation auto

ギガビット イーサネット インターフェイスの速度、デュプレックス、および自動フロー制御を自動ネゴシエーションプロトコルで設定できるようにします。

Step 31

exit

Example:

Device(config-if)# exit

インターフェイス コンフィギュレーション モードを終了し、特権 EXEC モードに戻ります。

Step 32

同じ手順を繰り返して、デバイス B を設定します。

リモートデバイスでの IPsec 仮想トンネルインターフェイスの設定

SUMMARY STEPS

  1. enable
  2. configure terminal
  3. crypto IPsec profile profile-name
  4. set transform-set transform-set-name [transform-set-name2...transform-set-name6]
  5. set ikev2 profile ikev2 profile-name
  6. crypto ikev2 dpd interval retry-interval {on-demand | periodic}
  7. exit
  8. interface type number
  9. ip address address mask
  10. tunnel source interface-type interface-number
  11. tunnel mode ipsec ipv4
  12. tunnel destination ip-address
  13. tunnel protection IPsec profile profile-name
  14. exit
  15. interface type slot/port number
  16. ip address address mask
  17. negotiate auto
  18. exit

DETAILED STEPS

  Command or Action Purpose

Step 1

enable

Example:


Device> enable

特権 EXEC モードを有効にします。

  • パスワードを入力します(要求された場合)。

Step 2

configure terminal

Example:


Device# configure terminal

グローバル コンフィギュレーション モードを開始します。

Step 3

crypto IPsec profile profile-name

Example:


Device(config)# crypto IPsec profile TUNNEL-PROFILE-SITE

2 つの IPsec デバイス間の IPsec 暗号化に使用される IPsec パラメータを定義して、IPsec プロファイル コンフィギュレーション モードを開始します。

Step 4

set transform-set transform-set-name [transform-set-name2...transform-set-name6]

Example:


Device(config-ipsec-profile)# set transform-set tset1

使用可能なトランスフォーム セットを指定します。

Step 5

set ikev2 profile ikev2 profile-name

Example:


Device(config-ipsec-profile)# set ikev2-profile ikev2profile

使用可能なトランスフォーム セットを指定します。

Step 6

crypto ikev2 dpd interval retry-interval {on-demand | periodic}

Example:


Device(config-ikev2-profile)# crypto ikev2 dpd 10 2 periodic

この手順は任意です。(任意)プロファイルと一致したピアの Dead Peer Detection(DPD; デッドピア検出)をグローバルに設定します。デフォルトでは、Dead Peer Detection(DPD; デッドピア検出)は無効化されています。

Step 7

exit

Example:

Device(ipsec-profile)# exit

IPsec プロファイル コンフィギュレーション モードを終了して、グローバル コンフィギュレーション モードを開始します。

Step 8

interface type number

Example:


Device(config)# interface tunnel 10

トンネルが設定されるインターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。

Step 9

ip address address mask

Example:


Device(config-if)# ip address 10.10.10.254 255.255.255.0

IP アドレスおよびマスクを指定します。

Step 10

tunnel source interface-type interface-number

Example:


Device(config-if)# tunnel source 3.3.3.5

トンネルの送信元インターフェイスを指定します。

Step 11

tunnel mode ipsec ipv4

Example:

Device(config-if)# tunnel mode ipsec ipv4

トンネルのモードを定義します。

Step 12

tunnel destination ip-address

Example:


Device(config-if)# tunnel destination 2.2.2.1

トンネルの宛先の IP アドレスを指定します。

Step 13

tunnel protection IPsec profile profile-name

Example:


Device(config-if)# tunnel protection IPsec profile TUNNEL-PROFILE-SITE

トンネル インターフェイスを IPsec プロファイルに関連付けます。

Step 14

exit

Example:

Device(config-if)# exit

インターフェイス コンフィギュレーション モードを終了し、特権 EXEC モードに戻ります。

Step 15

interface type slot/port number

Example:


Device(config)# interface GigabitEthernet0/0/1

ギガビット イーサネット インターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。

Step 16

ip address address mask

Example:


Device(config-if)# ip address 3.3.3.5 255.255.255.0

IP アドレスおよびマスクを指定します。

Step 17

negotiate auto

Example:


Device(config-if)# negotiation auto

ギガビット イーサネット インターフェイスの速度、デュプレックス、および自動フロー制御を自動ネゴシエーションプロトコルで設定できるようにします。

Step 18

exit

Example:

Device(config-if)# exit

インターフェイス コンフィギュレーション モードを終了し、特権 EXEC モードに戻ります。

IPsec VPN ハイ アベイラビリティ拡張機能の設定例

例:ダイナミック クリプト マップでの逆ルート注入の設定

次の例では、ダイナミック クリプト マップ テンプレートの定義で reverse-route コマンドを使用することにより、接続しているリモート IPsec ピアによって保護されている、すべてのリモートプロキシ(サブネットまたはホスト)に対してルートが確実に作成されるようにします。


crypto dynamic mydynmap 1
 set transform-set my-transform-set
 reverse-route

このテンプレートは、「親」クリプト マップ文に関連付けられてから、インターフェイスに適用されます。


crypto map mymap 3 ipsec-isakmp dynamic mydynmap
 interface FastEthernet 0/0
 crypto map mymap

例:スタティック クリプト マップでの逆ルート注入の設定

RRI は、暗号化されたトラフィックを VPN ルータに転送し、他のトラフィックをすべて別のルータに転送する必要があるトポロジに適したソリューションです。このようなシナリオでは、RRI により、デバイスにスタティック ルートを手動で定義する必要はなくなります。

単一の VPN ルータが使用され、すべてのトラフィックがそのルータのネットワークのパスに出入りするときに VPN ルータを通過する場合、RRI は不要です。

リモート プロキシの VPN ルータに手動でスタティック ルートを定義し、これらのルートを永続的にルーティング テーブルにインストールする場合には、同じリモート プロキシをカバーするクリプト マップ インスタンスで RRI をイネーブルにしないでください。この場合、ユーザ定義のスタティック ルートが RRI によって削除されません。

ルーティング コンバージェンスの影響で、ルートのアドバタイズ(リンク状態と定期的な更新)に使用される、ルーティング プロトコルに基づくフェールオーバーの成否が左右されることがあります。ルーティング ステートの変更が検出された直後に、ルーティング アップデートが確実に送信されるようにして、コンバージェンス時間を短縮するには、OSPF などのリンク ステート ルーティング プロトコルを使用することを推奨します。

次の例では、RRI が mymap 2 に対してではなく、mymap 1 に対してイネーブルにされています。インターフェイスにクリプト マップが適用されると、ルートが次のようなアクセス リスト 101 に基づいて作成されます。


IP route 172.17.11.0 255.255.255.0 FastEthernet 0/0
crypto map mymap 1 ipsec-isakmp
 set peer 172.17.11.1
 reverse-route
 set transform-set my-transform-set
 match address 101
crypto map mymap 2 ipsec-isakmp
 set peer 10.1.1.1
 set transform-set my-transform-set
 match address 102
access-list 101 permit ip 192.168.1.0 0.0.0.255 172.17.11.0 0.0.0.255
access-list 102 permit ip 192.168.1.0 0.0.0.255 10.0.0.0 0.0.255.255
interface FastEthernet 0/0
 crypto map mymap

例:IPsec を使用した HSRP の設定

次の例では、すべてのリモート VPN ゲートウェイを、192.168.0.3 を介してルータに接続する方法を示します。インターフェイス上のクリプト マップは、このスタンバイ アドレスを mymap のすべてのインスタンスのローカル トンネル エンドポイントとしてバインドすると同時に、group1 と呼ばれる同じスタンバイ グループに属しているアクティブ デバイスとスタンバイ デバイスの間で HSRP フェールオーバーが確実に行われるようにします。

RRI により、HSRP グループ内のアクティブ デバイスだけが、リモート プロキシへのネクスト ホップ VPN ゲートウェイとして、内部のデバイスにアドバタイズできることにも注意してください。フェールオーバーが発生すると、ルートは、以前アクティブだったデバイス上から削除され、新たにアクティブになったデバイス上に作成されます。


crypto map mymap 1 ipsec-isakmp
 set peer 10.1.1.1
 reverse-route
 set transform-set esp-aes-sha
 match address 102
Interface FastEthernet 0/0
 ip address 192.168.0.2 255.255.255.0
 standby name group1
 standby ip 192.168.0.3
 crypto map mymap redundancy group1
access-list 102 permit ip 192.168.1.0 0.0.0.255 10.0.0.0 0.0.255.255

スタンバイ名はスタンバイ グループ内のすべてのデバイスに設定する必要があり、スタンバイ アドレスはグループの少なくとも 1 つのメンバーに設定する必要があります。スタンバイ名がルータから削除されると、IPsec SA は削除されます。スタンバイ名が再度追加された場合、使用される名前が同じかどうかにかかわらず、(冗長オプションを使用して)クリプト マップをインターフェイスに再度適用する必要があります。

例:HSRP を使用した VTI での HA 冗長性の設定

次に、HSRP を使用して VTI の HA 冗長性を設定し、内部ネットワーク内のデバイスとリモートデバイス間の IPsec セッションを確立する例を示します。

Device A

crypto ipsec profile TUNNEL-PROFILE-SITE
 set transform-set tset1
 set ikev2-profile ikev2profile
crypto ikev2 dpd 10 2 periodic
!
interface Tunnel10
 ip address 10.10.10.1 255.255.255.0
 tunnel source 2.2.2.1
 tunnel mode ipsec ipv4
 tunnel destination 3.3.3.5
 tunnel protection ipsec profile TUNNEL-PROFILE-SITE
!
interface GigabitEthernet0/0/0
 ip address 2.2.2.2 255.255.255.0
 standby 1 ip 2.2.2.1
 standby 1 priority 105
 standby 1 preempt
 standby 1 name IPSEC-VTI-HA
 standby 1 track 200 decrement 10
 negotiation auto
!
interface GigabitEthernet0/0/1
 ip address 1.1.1.2 255.255.255.0
 standby 2 ip 1.1.1.1
 standby 2 priority 105
 standby 2 preempt
 standby 2 track 100 decrement 10
 negotiation auto
Device B

crypto ipsec profile TUNNEL-PROFILE-SITE
 set transform-set tset1
 set ikev2-profile ikev2profile
crypto ikev2 dpd 10 2 periodic
!
interface Tunnel10
 ip address 10.10.10.2 255.255.255.0
 tunnel source 2.2.2.1
 tunnel mode ipsec ipv4
 tunnel destination 3.3.3.5
 tunnel protection ipsec profile TUNNEL-PROFILE-SITE
!
interface GigabitEthernet0/0/0
 ip address 2.2.2.3 255.255.255.0
 standby 1 ip 2.2.2.1
 standby 1 priority 110
 standby 1 preempt
 standby 1 name IPSEC-VTI-HA
 standby 1 track 200 decrement 10
 negotiation auto
!
interface GigabitEthernet0/0/1
 ip address 1.1.1.3 255.255.255.0
 standby 2 ip 1.1.1.1
 standby 2 priority 110
 standby 2 preempt
 standby 2 track 100 decrement 10
 negotiation auto
 Remote Device

crypto ipsec profile TUNNEL-PROFILE-SITE
 set transform-set tset1
 set ikev2-profile ikev2profile
crypto ikev2 dpd 10 2 periodic
!
interface Tunnel10
 ip address 10.10.10.254 255.255.255.0
 tunnel source 3.3.3.5
 tunnel mode ipsec ipv4
 tunnel destination 2.2.2.1
 tunnel protection ipsec profile TUNNEL-PROFILE-SITE
!
interface GigabitEthernet0/0/1
 ip address 3.3.3.5 255.255.255.0
 negotiation auto


その他の参考資料

関連資料

関連項目

マニュアル タイトル

Cisco IOS コマンド

『Cisco IOS Master Command List, All Releases』

IPsec を使用しない HSRP の設定

IP Application Services Configuration Guide』の「Configuring IP Services」モジュール

IP security(IPsec)用のステートフル フェールオーバーの設定

Security Configuration Guide: Secure Connectivity』の「Stateful Failover for IPsec」モジュール

推奨される暗号化アルゴリズム

『Next Generation Encryption』

MIB

MIB

MIB のリンク

なし

選択したプラットフォーム、Cisco ソフトウェア リリース、およびフィーチャ セットの MIB を検索してダウンロードする場合は、次の URL にある Cisco MIB Locator を使用します。

http://www.cisco.com/go/mibs

シスコのテクニカル サポート

説明

リンク

右の URL にアクセスして、シスコのテクニカル サポートを最大限に活用してください。これらのリソースは、ソフトウェアをインストールして設定したり、シスコの製品やテクノロジーに関する技術的問題を解決したりするために使用してください。この Web サイト上のツールにアクセスする際は、Cisco.com のログイン ID およびパスワードが必要です。

http://www.cisco.com/cisco/web/support/index.html

IPsec VPN ハイ アベイラビリティ拡張機能の機能情報

次の表に、このモジュールで説明した機能に関するリリース情報を示します。この表は、ソフトウェア リリース トレインで各機能のサポートが導入されたときのソフトウェアリリースだけを示しています。その機能は、特に断りがない限り、それ以降の一連のソフトウェアリリースでもサポートされます。

プラットフォームのサポートおよびシスコ ソフトウェアイメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator にアクセスするには、www.cisco.com/go/cfn に移動します。Cisco.com のアカウントは必要ありません。
Table 1. IPsec VPN ハイ アベイラビリティ拡張機能の機能情報

機能名

リリース

機能情報

IPsec VPN ハイ アベイラビリティ拡張機能

Cisco IOS XE 3.1.0S

IPsec VPN ハイ アベイラビリティ拡張機能は次の 2 つの機能から構成されます。逆ルート注入(RRI)およびホットスタンバイ ルータ プロトコル(HSRP)と IPsec。これらの 2 つの機能を一緒に使用すると、VPN におけるネットワーク設計を簡素化できるほか、ゲートウェイ リストを定義する場合にリモート ピアの設定の複雑さを低減することができます。

次のコマンドが導入または変更されました。crypto map (インターフェイス IPsec)、reverse-route
